Tình hình là em nghiên cứu mạch này lâu rồi mà bây giờ mới dám làm.Mưu đồ là làm tầng IV cho mấy con DAC,bác nào thích thì làm buffer hay Pre cũng được.Rất nhiều củ khoai tây đã dùng con này làm Pre và khen nức nở. Mạch này do cụ John Curl , kĩ sư thiết kế của Mark Levison thiết kế.Đặt tên là JC-2. Sau đây là mạch : Cái mạch này trông khá đơn giản nhưng lựa chọn linh kiên khá là phức tạp. Các cặp Fet vi sai phải match , cặp bjt tầng sau cũng nên match và chọn loại băng thông lớn một chút. Rồi việc bias cho Fet và Bjt thế nào cũng có nhiều phương án lựa chọn. Em xin Post một cấu hình nguyên của mạch : R6 : trimmer 5K R3,R5 : 20R R2,R4 : 820R R1 : 1M R7 : 4.7M C5,C6 : 10p C1,C4 : 20p C2,C3 : 47uf/50V Q6 : 2N4401 Q5 : 2N4403 Q1,Q2 : 2SK170BL Q3,Q4 : 2SJ74BL Ngoài ra còn rất nhiều cấu hình nữa.Cấu hình trên em đưa ra là hiện nay khá nhiều diy đã mod theo.Tuy nhiên theo cấu hình này Q5,Q6 bias hơi bị cao ( cao hơn khuyến cáo của John ) thế nên cần có tản nhiệt.Nếu xài 2SJ109/2SK389 thì khỏi cần match luôn. Do kiến thưc điện tử em có hạn nên nhờ các cụ phân tích và tìm ra cấu hình tốt nhất cho mạch.
Ủng hộ bác cho bên BD đỡ lạnh lẽo Về nguyên lý mạch thì rất cơ bản cũng chả còn gì để bàn. Vấn đề lớn nhất là linh kiện, nếu bác có nguồn nhập về thì dự án mới có tính khả thi. Một hướng khác là tập hợp đc một số lượng người kha khá cùng lắp rồi nhờ một shop nào đứng ra mua hộ như vài dự án AE đã từng làm. Muốn thế bác cố kiếm linh kiện làm thỏ trước, lắp xong review lên đây về chất âm, thông số, giá cả...để mọi người biết và cùng làm thì topic mới tránh đc nguy cơ chìm xuồng như nhiều dự án khác. Nếu bác làm thì lưu ý mấy điểm : - Dù dùng J109 & K389 vẫn phải match kỹ từng cặp - Tụ C1, C4 ảnh hưởng nhiều đến chất âm, bác xem kỹ xem ông JC này dùng loại tụ gì - Đi mạch và sắp xếp linh kiện rất quan trọng, nếu có hình PCB của JC bác cũng cho lên luôn để AE tham khảo Thân.
em cũng muốn thử em này, theo ké hoạch là làm em này dùng cho IV dac tivoi's kitshop nhưng vứng linh kiện nên vẫn xếp đó bác làm xong hú em phát em thử cho bộ da nhà em xem sao, dạo này bế quan ko có diy được cái dì sất hichci
hahah tí biệt cụ Супер, có mà cụ ấy hỗ trợ tí linh kiện đấy ah :lol: Cụ Супер cho tí xin vài con k j nhé :lol: về việc matching, nếu lười matching tí nghỉ nên thêm mạch current mirro, mạch này sẽ giúp 2 nhánh cân bằng cho dùng con ko cân b.r
Hình như bác Cynep đang ở nước ngoài mà, chuyện linh kiện chắc bác ấy source được. Em nghĩ mấy con tụ vài chục pF này để lọc nhiễu và chống tự kích thôi, cứ tụ gốm hoặc gấu nữa thì silver mica. J109 hoặc K389 có 2 con song sinh trong một vỏ, match gì nữa bác hoàng thân ơi?
Mạch cho thì em đã làm xong rồi.Em đang thi công nốt cái mạch nguồn để chạy thử.Em phải làm cái mạch nguồn thật ngon vì em nghĩ nó cũng rất là quan trọng. Về linh kiện nếu có nhiều cụ đu theo em sẽ ship về giúp ( EMS mất 20$,nhìu nhìu ng thì chia nhau sẽ rẻ ) Về PCB thì em cũng mua đc như mạch trên.Nhưng nếu có cụ nào muốn chỉnh sửa sao thì em nghĩ các cụ tự đặt ở VN.Chất lượng giờ cũng quá ngon rồi. C5,C6 chống tự kích cho 2 con bjt con này xài tụ gốm là được rồi,silver mica thì quá tốt nhưng em nghĩ hơi thừa. C1,C4 là triệt nhiễu tần số cao,chống tự kích toàn mạch,em thấy dùng silver mica là ổn (giống mấy con tụ các cụ hay lắp ngõ vào của phono đó ).Con này em thấy mạch gốc không có.Thế nên nếu linh kiện chọn lựa tốt,match kĩ càng,chống nhiễu tốt thì bỏ đi cũng được. Cái em đang băn khoăn là để trở hồi tiếp giá trị bao nhiêu,và bias cho fet,bjt bao nhiu là ngon. Em thích cái mạch này vì nó dung Fet đầu vào và đặc tuyến của em Fet này rất chi là đẹp. @tivoi:em gửi cho cụ theo đường postcard hả :mrgreen:
Theo em đoán mò thì tác dụng của em thì tác dụng của 4 con tụ là như nhau, không cần thiết phải phân biệt đối xử mà chỗ này xài mica, chỗ kia xài ceramic. Bác Su pép đang ở nhà với mẹ mà bác class A :lol:
Ông này lại đi theo phá mình.Em đã nói em mù điện tử.Em thấy amp nó hay để mấy con hồi tiếp tần số cao cho bjt là tụ gốm,còn mấy con thoát tần số cao ở đầu vào là silver mica nên em nói thế thui.Em nói là "em nghĩ" rồi mà cụ còn vặn vẹo em.Tất nhiên là nhà giàu táng hết sỉlve mica cũng được,không thì bỏ tụ gốm vô có chít ai đâu.

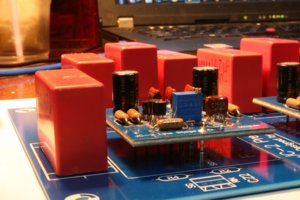

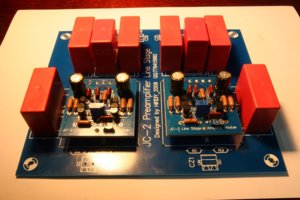

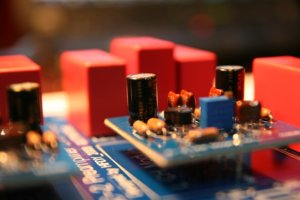

Em xin làm vài cái ảnh về tiến độ cho máu.R2,4,6 em chưa hàn vì đang phân vân chưa biết bias bao nhiêu.
Em post tiếp cái mạch nguồn em đang làm : Thông số : Current of the Output Noise: <50uV (20Hz-20KHz) Input Voltage Range: AC 15V to 38V Output Voltage Range: + /-12V to + /-45V Output Current Range :0-500mA
