Cùng làm Pre HAY-RẺ-DỄ - Đăng ký board đợt mới Tr.132

Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Gain ở chế độ NFB như mạch dưới đây khoảng 7-10 lần, tùy bóng.
Chế độ FB thì nhỏ hơn tí xíu ~ 5-10%
Nếu Bác thích chế độ FB cho tiếng vững và cân bằng hơn thì giảm R1 từ 220k xuống ~ 47k-100k.

Zout < 100 Ohm.



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Thui chết, mới xem lại mớ Dên nơ đóa là 1N4763A ~ 91V.
So-ry Thím nha, mai qua Em đổi lại loại 1N4760 :mrgreen:



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Với mạch dưới đây, các Bác muốn ở chế độ No FB mà BW vẫn rộng thì có thể thay R3 = 1k, Khi đó R1 có thể chọn trong khoảng từ 4.7k - 15k



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

hơ hơ , em cám ơn thím mới phải :lol: .



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Hơ hơ, hôm rồi đi ngã tư 4 xã có thu thập được chiến lợi phẩm gì hay không vậy bác?



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

ngã tư dạo ni hết hàng , em chỉ kiếm được chục quả 6h1 về cắm preHRZ , vài quả lựu đạn khói :shock: .



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Chị qua Em lấy Dên nơ về gắm dô bo.



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

sáng mai em tranh thủ qua Thím , còn nghe Sumo TBG nữa chứ :wink: .



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

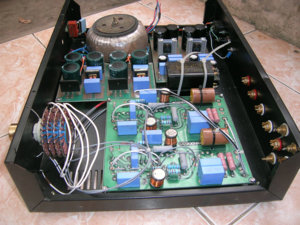

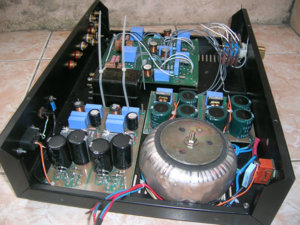

Báo cáo: em định bố trí như hình đính kèm được hông bác Đíp?
Cắm nguồn+cầu chì nằm ở trên bên trái;
Cọc tín hiệu ra+vào nằm ở trên bên phải;
Công tắc+đèn Led nằm dưới bên trái, kế bên biến áp nguồn;
Volume nằm dưới bên phải.

Bo cao áp sẽ dịch sang bên trái để gắn hai cục Choke.

Tks,
ACNN



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Hình như bác chưa gắn 2 con trở 5W trên board cao áp.



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Âu kơ!
Quá ổn rồi Cụ ạ.



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Nghỉ được ngày thứ bảy -> tiến độ chỉ tới đây thôi ạ.
Em định nối đầu vào cục choke với bo cao áp, còn đầu ra thì nối thẳng qua bo pre được không bác?

À, nguồn đốt tim em quấn 7.5V theo lời bác nhưng em thắc mắc là sau khi nắn xong thì nó lên thêm một khúc nữa.
Vậy cái gì làm cho nó sụt xuống còn 6.3V?

Cám ơn,
ACNN



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

sao bác không mua ổ cắm điện có lọc cho nó cơm-lê ?
Mới hình trước hình sau mà bác đã nâng cấp .



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Bác Lover ơi,
Cái Pre của em hôm nay sao nó lại trở chứng, bác bắt mạch dùm em cái ạ.
Một bên nó xì xèo quá, bình thường k sao mà, nó bị gì thế ạ. Nguyên nhân đầu tiên cần kiểm tra là gì ạ.
EM kiểm tra ngõ ra thì cái bên xì xèo, không thể chỉnh ngõ ra về 0 V được, nó nhảy loạn xạ hết.
Thân.



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Của Em đang đốt tim ac 1bên ko ù 1bên ù nhẹ đo chỉnh rất cân,thay thử hết chỉ còn mấy con trở là chưa đảo sang thôi nhưng dc cái là bỏ ra thì nghe ko dc nữa Ù MỚI HAY câu này bác nào nói nhỉ hi............



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Bác đổi bóng từ kênh này qua kênh kia xem sao. Nếu vẫn bị thì đo điện áp anod, cathod các đèn của 2 kênh so sánh xem có khác biệt chỗ nào rồi tính tiếp.



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Bác DIY-Lover cho hỏi tí board đợt 3 khong biết có chưa bác. Em muốn làm tết nghe chất âm đèn của pre. Thấy các bác làm em nôn quá.



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

báo cáo lô zen của thím Lọ tèo hết , em kiếm ra chỗ mua 8) , số đuôi là 62A , áp ra là 19x v , gắn bừa vô bo pre thì phát hiện ra 2 con tụ out của em rò thấy ớn :mrgreen: , DC trước tụ khá cao , lệch tầm 150v so 2 kênh . Đổi bóng tới lui vẫn vậy , lật ngửa em nó chưa phát hiện gì lạ , 2 con R anode 22k em không có sẵn nên quất đại 2k7 - (quá hớp) :mrgreen: . Có lẽ nào ...



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Bó tay Thím!!!
sao không dùng con 2,2 Ohm cho nó tèo luôn bóng đèn cho dễ phát hiện :lol:



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

em đã sữa chữa sai sót ạ , áp trước tụ xuất bi giờ còn -25v . Em chỉ thay đổi chút R13=6.2k , R18+19=22k . Chỉnh biến trở không xi nhê , tăng R18&19 lên thím Lọ hí :idea: .

, output đưa về mo được rồi , áp rất chuẩn thím Lọ ới :twisted: , không bị nhảy lăn tăn như HDz ver 1.0 :mrgreen: . Chỉ còn ù xì AC ngõ ra 0.5v - em đốt tim AC ???



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Hic. Chắc phải mang đi khám quá.



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

À xem xin nói thêm về tấm hình trên cho rõ:

A. Màu dây trên bo cao áp (ngoài cùng bên phải:

Trắng cam: cao áp -
Đỏ trắng: Cao áp +
Cam xám: Mass chassis
Xám: Mass bo cao áp qua bo pre

B. Mối hàn trên bo pre: hàng trên cùng đếm từ trái qua phải:

1: Cao áp -
2: Mass
3: Cao áp +

4: Mass tín hiệu out (đi thẳng)
5: + tín hiệu out (đi thẳng)

6: Mass tín hiệu out (qua tụ)
7: + tín hiệu out (qua tụ)

Mong các bác xem vậy đúng chưa ạ.

Cám ơn,
ACNN



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Bác kiểm tra kỹ lại các mối hàn của mạch in. Các mối nối giữa hai mặt. Các mối này phải có dây dẫn thông qua mới tiếp xúc được. Chân đèn bắt vào mạch cũng có vài mối nối với mặt bên kia, bác phải đo đạc lại các mối nối này.

Em ráp liền 2 cái rất OK.

Bé con gái em 3 tuổi thấy bố hí hoáy nó cũng xông vào vặt của em mất nguyên 1 bộ bóng...



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82

Bác coi lại con trở đốt tim 100 um còn xài được ko . Cuộn đốt tim của em chạy qua bo mất hơn 1v .
Tăng kích cỡ dây các loại , từ cao áp đến đốt tim , ù tại hắn . dây bác chạy em nhìn quen quen , thêm mỗi thứ 1 cọng như vậy hoặc thay hết đi .
Coi lại các mối nối như bác anhlongtranf nói .
Xong 3 bước này là oke .
Pre của em chỉ bị xì , vặn min hay max volume nó vẫn ... xì :| .



Re: Cùng làm Pre HAY-RẺ-DỄ Phiên bản đặc biệt DL-FX Pre,Từ Tr.82
