mạch trễ mình lắp ở đầu vào tín hiệu à , vậy nó đâu có ảnh hưởng gì đến việc ghép với pow đâu? nếu vậy thì mình chưa bật cáp cpd thì cũng như có lắp relay vầy nhưng mà cái của em không có mạch relay nếu bật cái pre và pow cùng lúc thì nghe nổ ở loa ớn luôn



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Mạch trễ ở ngõ ra bác ơi.
Đây là relay chọn tín hiệu ngõ vào, chọn bằng relay, thay cho selector.
Không biết em có nói bừa không, nếu sai, các bác sửa giúp em nhé. :lol:



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Bác Lover cho em hỏi lại cái chỗ tụ 33uF, em dùng tụ lớn hơn có ảnh hưởng gì không ạ. Ví dụ từ 100uF - 470uF ?
Thanks.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Cũng được nhưng sẽ phức tạp thêm vì cái tụ to quá đấy.

@hanhnguyen: Phần mạch trễ Em sẽ post sau đây.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

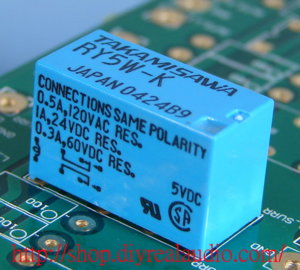

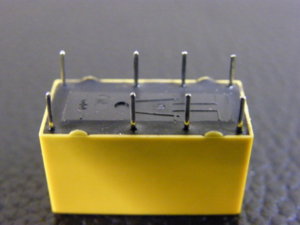

Hình ảnh một số loại Relay dùng cho bo mạch này:



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Phần mạch đóng trễ



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Bác nào xong hàng rồi thì show lên cho em đỡ ghiền cái nào. :lol:



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

các bác cho em hỏi là cái bóng đèn thì nó nằm ở phía nào của bo mạch ,ở cùng phía với linh kiện hay là ngược lại .



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Bác ơi! Chân ngược lại ạ. của em chạy rùi. Em chưa kiếm được Đồ Tốt nên chưa bàn được về chất âm. Cảm Ơn 2 Bác Thi Văn.
fuji_alpha



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Danh sách nhận tại Hà Nội:

1.Phantran
2.Trinhngoc
3.ongkhoi(ống khói): 0972148383
4.Cynep(xách dép)
5.Vancao
6.Ducanhle
7.mrhung751
8. Hailh
9. mesl45
10. thedung

Tình hình là có vài bác bỏ của chạy lấy người rồi, bác nào ở Hà Nội muốn lắp thì qua em lấy bo nhé.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Em quên không báo với bác là em vừa rùi phải đi công tác sớm quá. Em có lấy đó bác ui sao lại bỏ của chạy lấy người



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

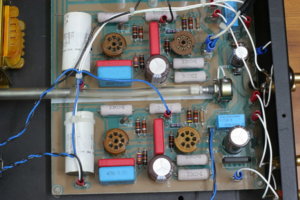

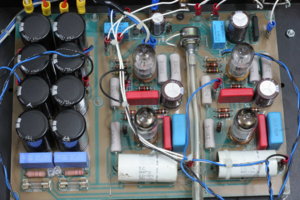

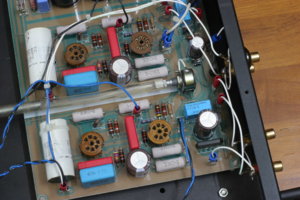

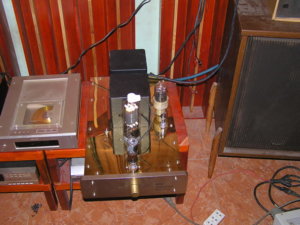

Hôm nay mới nhận lại máy ảnh, Em chụp cận cảnh Pre post lên các Bác xem
Đây là phiên bản thử nghiệm đã hoàn tất và có một số Bác đến nhận bo và nghe thử



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

>>>



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

>>>



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

>>>



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

>>>



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

>>> Công tắc hồi tiếp, Em bổ sung thêm giữa 2 tiếp điểm con trở 82k, các Bác thích thì thêm vào, không thì gỡ ra



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

>>> Phần mạch



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Choke: ~ 2-10H 100mA

Cách quấn theo kinh nghiệm:
FE 22 - Dùng FE nguồn tháo máy nhật (Ra bà Chín hỏi FE 22 đen)
Dây: 0.15
Số vòng: ~ 3000v
Xếp E một bên, I một bên, cách ly nhau bằng giấy mỏng
Xong nhúng vecni
Các Bác sẽ có một choke ~ 5H rất tốt.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

>>> Phần mạch đóng trễ ngõ ra , chú ý C1815 hàn giống như hình chụp
