2 cuộn 130V 100mA, 1 cuộn 6.3V 1.5A bác ạ.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Nguyên văn của bác chủ topic đây ạ.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

cảm ơn bác ,dạo này đầu em nó làm sao ấy ,hôm trước đã thấy nó rồi lại quên .chắc độ này theo nhiều dự ớn quá



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

mấy hôm nay mạng lỗi ko vào được nên có mấy vấn đề muốn hỏi màbaay giờ mới được .

Các bác cho hỏi ở phần chọn ngõ vào thì có hai điểm nằm ở giữa relay và vôlum thì nối tắt lại phải ko ạ .

Công tắc nhấn seletor theo em hiểu thì phải là công tắc đôi cho 2 kênh có phải ko ,hay chỉ là công tắc chỉ có tác dụng đóng ngắt 2 điểm đó với nhau .Bác nào đã xong cho em chút ý kiến



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

chỉ là công tắc chỉ có tác dụng đóng ngắt 2 điểm đó với nhau, công tắc này dùng để đóng cắt nguồn cấp cho Relay => chuyển kênh.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Bác DIY còn mạch nguyên lý post cho e xin với ạ!



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

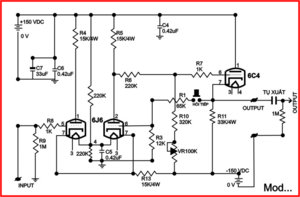

Em thì lắp theo sơ đồ nguyên lý & giá trị linh kiện như thế này, các bác xem giúp em đã ổn chưa ạ ?



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Ôi, Bác sáng tạo thì được nhưng sáng tạo nhiều chỗ sai nguyên lý mạch như vầy thì kết quả sẽ không tốt.
Mạch Em đã thí nghiệm nhiều và đã tối ưu với nhiều bài đo đạc khác nhau. Theo Em Bác nên theo đúng sơ đồ linh kiện Em đã làm.

Có mấy chỗ sai nguyên lý, phải chỉnh lại như sau
- Bỏ C7 & C6
- R10 & VR quá nhỏ so với R6, giá trị R6 khoảng = (R10+VR)/2
- R6 nối với Anode đèn 6J6 tại R5 chứ không phải R4

Chỗ không hợp lý:
- Bỏ C5 đi
- Giảm R8 xuống giá trị ~ 1k
- Nếu muốn dùng R4=R5=15k thì R13~15k



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Cảm ơn bác DIY đã góp ý cho em
- Em đã nhầm ở C6, C7 phải nối với +150VDC mới đúng
- Riêng R6 em thay trên PCB nối với chân số 1 của Anode đèn 6J6 đấy chứ
- Trên PCB em cũng thấy có 1 tụ C5 nối chân 3 đốt tim với Mass, cái này cũng không cần thiết hả bác ?
Những giá trị còn lại em sẽ điều chỉnh cho phù hơp theo hướng dẫn của bác.
Cảm ơn bác nhé !



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Ôi, Bác sáng tạo thì được nhưng sáng tạo nhiều chỗ sai nguyên lý mạch như vầy thì kết quả sẽ không tốt.
Mạch Em đã thí nghiệm nhiều và đã tối ưu với nhiều bài đo đạc khác nhau. Theo Em Bác nên theo đúng sơ đồ linh kiện Em đã làm.


Hix.Bác có thì post cho e xin với.Vì cái file ảnh của bác mờ wa mấy chỗ e ko nhìn rõ giá trị lk.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Bác chịu khó đọc vài trang trước giúp Em, có đầy đủ cả, Em post đi post lại mấy lần rồi đấy (hết cả tài nguyên diễn đàn roài :lol: )



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

1/ cho em hỏi tí! sao playout 2 con trở dưới 2 tụ 0,47uF là 220k mà bác chủ lại gắn 2 trị số khác nhau hình như 1 con là R2,R27= 47k và 1 con phía dưới là R14,R28=10k ạ?
2/ 2 con trở nguồn thì 1 con là 47k và 1 con là 27k phải không ạ? hình màu mờ quá em dịch không ra?!
3/ con diod nguồn này đi mua thì hỏi mã số gì ạ? và 2 bóng lead mấy vol ?
THANKS!



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Em xin được trả lời thay bác DIY, có gì sai các bác sửa giùm em nhé
1/ Trường hợp này bác DIY dùng mạch cầu phân áp để cân bằng điện áp, có thể dùng để bù áp nếu trường hợp đốt tim không đủ điện áp, và chống nhiễu.
Về nguyên lý thì bác xem hình nhé. U sau khi qua cầu phân áp = (U nguồn x R1)/ (R1+R2)
Cho nên nếu R1=R2 thì điện áp out cân bằng=chống nhiễu
2/ 2 con trở nguồn bác nói chính là trở tải cho đèn Led, nếu nguồn của bác là +/-150v thì trở tải cho Led tạm tính là 47k cho an toàn
3/ Con diot nguồn bán đầy ở chợ, bác xem con nào vừa chân PCB thì gắn vào, em nhớ hình như mã của nó là 606 thì phải (600v -6a)
Led thường thì điện áp 3v, nếu bác dùng led lớn thì phải chọn trở lớn ( tính dòng từ 3mA đến 8mA tuỳ led lớn hay nhỏ)

Có gì sai các bác chỉnh giùm em, đừng mắng em tội nghiệp



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

cảm ơn bác chủ



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Bác chủ lại cho em hỏi chút là FB em nên lấy trước tụ xuất âm thì hay hơn hay là sau tụ xuất như trong hình vẽ thì tốt hơn



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Em thử thì thấy trước tụ và sau tụ âm thanh không khác gì nhau, trước tụ có FB cả DC nên mạch cần cân chỉnh khá khó chịu nên Em mới chuyển qua sau tụ để FB AC thui, dễ làm đạt kết quả hơn nhiều.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Vâng ,cảm ơn bác nhiều



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

hôm nay không lựa giờ tốt đóng điện nên bị bóc khói 1 cục choke nên buồn chưa biết tại sao!



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

chắc là Bác gắn lộn chân cục choke roài, kiểm tra kỹ lại xem



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

choke em gắn đúng mừ! chắc do 2 con diod quá! em hỏi mua con 606 nó không có nên nó đưa em con RS 507 về gắn vào thế là cục nguồn của em cũng nóng hổi lun ! mấy bác tra dùm em con 507 với! thanks



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Bác có cái hình chụp Em này trên bo hông, xem dễ phát hiện nguyên nhân hơn.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

[quote="DIY-lover

Bác có cái hình chụp Em này trên bo hông, xem dễ phát hiện nguyên nhân hơn.[/quote]
Xem giúp em nhé! thanks



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Xem giúp em nhé! thanks[/quote]

Nóng cục nguồn thì cũng có thể do diode ko tốt nhưng nếu cháy choke ( choke có 2 cục 1 cục nối đầu dương của tụ lọc nguồn 2 tụ bên này với dương 2 tụ bên kia , tương tự choke còn lại cho cực âm ) thì bác tháo choke hút thuốc đó ra đo hai bên chấu cắm cầu chì ( lắp cầu chì chưa cháy vào đo ) xem có bị chập xuống mass ( chỗ mạch đồng mặt trên ghi chữ GROUND ấy ) ko rồi tính ạ .



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Xem giúp em nhé! thanks[/quote]

Nhiều khả năng mấy con tụ nguồn 250V/470uF mà Bác đang dùng là tụ dỏm, loại này là tụ cũ ở Nhật Tảo người ta thay áo mới (nhìn giống y như tụ mới) nhưng làm lộn cực, Bác lắp vào nó ngắn mạch luôn. Bác tháo mấy con tụ này ra thay bằng tụ xịn tháo máy chắc ăn hơn.

Để có âm thanh tốt hơn thì Bác nên thay mấy con trở 33k loại tốt một tí, loại đang dùng tiếng chát lắm.
