Cùng làm Pre HAY-RẺ-DỄ - Đăng ký board đợt mới Tr.132

Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Cám ơn bác! em muốn nó kiu trước rùi em sẽ cân chỉnh linh kiện tốt vào nhưng kiểu này thì có lẽ không tiết kiệm được òi! thanks các bác đã nhanh chóng giúp đỡ ạ!



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

sáng nay gỡ hết tụ nguồn ra cho điện chạy qua 2 con diod thì thấy dòng điện cấp trước 2 con diod này giảm xuống còn 59,2 vols và nguồn xuyến nóng lên-> diod điểu! chán thiệt . từ từ em đóng điện báo cáo tiếp ạ!
thanks



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Không phải diod đểu đâu. Mà là loại không chịu được áp cao. Bác kiếm diod chịu áp cao là ok ngay...



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Bác kiểm tra diot trước khi lắp vào sẽ hạn chế được phần nào : dùng đồng hồ kim để x1 đo 2 chân + và - xem có bị rò không rồi mới lắp vào.
Khi lắp nhớ tháo 2 cầu chì ra đo điện áp xem đã đúng & ổn định chưa rồi mới đóng cầu chì lại.
Chúc bác sớm thành công.

P/s : bác ra chợ NT ghé mấy chổ bán đồ tivi cũ mua mấy con diot 606 về tha hồ lắp, em mua 10con = 10k



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Em thấy bác ấy dùng RS507 là loại chịu áp 1000v như thế là đủ cao rùi mà bác



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Bác coi lại xem có lắp ngược chân, hoặc nó hỏng rồi không chứ cái này rẻ bèo chẳng ai làm diod điểu đâu, lấy tạm con 1N4007 thử vào xem



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

em mới quấn xong cục nguồn ,mắt mũi nhìn thế nào mà lại quấn tới 2 cuộn 6,3 v .,thừa mất 1 cuộn .Điện áp 6,8 v có ổn ko các bác .,cao áp em đo được 133v cân nhau chắc ổn rồi .Bác nào giúp em về điện áp làm việc tại các điểm chân đèn với ,máy em chẳng hiểu sao ko đọc được các file ipg ,bác nào giúp thì ghi rõ hộ em là đo chân số mấy của tùng đèn nhé ,chứ cứ anod với ca tot em chưa hiểu rõ lắm .Cảm ơn sự giúp đỡ của các bác



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Bây giờ em có đăng ký thêm Board nữa được không các bác? Đúng là người mới nhìn cái gì cũng thèm.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

bác lover ơi em cũng muốn có 1 boar có được không ạ, em mua đồ nghề rồi chờ mãi không được món nào ráp



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

các Bác cần board thì qua chỗ Em lấy.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

tí một giờ em chạy sang bác ngay mừng quá có cái nghịch rồi.....thanks bác nhiều



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

bác lover ơi nãy em mới ghé bác lấy boar đấy ạ. Em về mò mẫm nhìn theo hình ghi lại list linh kiện hoa hết cả mắt. Khổ cái trên boar trống trơn không có R1, 2,3,4 gì gì hết. Em lần đầu cầm mỏ hàn bác ơi, bác có cái list linh kiện thì post lại hộ em với. Em xem hình gắn theo thì được ạ. Với cho em hỏi nếu thay choke 4H - 25 mA quân sự có được không ạ?? Cám ơn bác



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

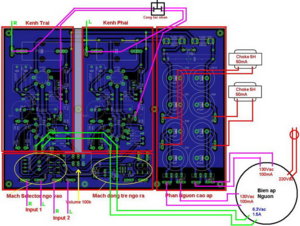

bác cho hỏi là choke gắn thế nào thì đúng chân với ,em đang ko hiểu chỗ này .Đốt tim của em 6,8 v thì có cao ko .Bác cho ý kiến giúp .



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

bác lover ơi, bác cho em tấm hình của bo này nhưng là toàn cảnh và to to lên được không ạ bo của em lấy nó y như thế này, khác vài chổ với bo cũ ạ, phần con trở 82k và phần chổ mạch đóng trễ ngõ ra có thêm mấy con trở xung quanh em không biết là gì



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Choke 4H-25mA cũng rất OK roài, Bác cứ yên tâm mà dùng.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Cái bo mới này Em chưa lắp, để vài bữa làm xong Em chụp lên nhé. Em chỉ tinh chỉnh và chỗ trong phần mạch đóng trễ nên Bác cứ làm các phần kia trước, cho nó kệu, các phần mạch khác thì lắp thêm sau cũng được.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Đốt tim 6.8V cũng OK, trong datasheet đèn thì đốt tim thường cho phép tới 6.9V.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Bác xem lại từ trang 106 Em đã chụp hình đầy đủ.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

chào văn
hiện nay công việc cũng tương đối rảnh rỗi thì lại ngứa nghề rồi, em còn board này không vậy, nếu còn anh đặt 01 bộ đi.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

em hỏi bác chủ một chút ,em đã đóng điện cho mạch lọc cao áp và em đo ở chân cầu chì là 165v vế (+) nhưng vế( - )lại là 170v ,như vậy thì có đúng ko ạ .Em định dùng led để giảm áp cho vế (-)170 xuống cho bằng nhau thì có được ko ,hay là dùng trở để hạ áp .Nếu em dùng trở thì dùng trở thường hay trở công suất vậy .Bác cho ý kiến giúp ,em xin cảm ơn



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Điện áp vậy cũng ổn, không cần nguồn (+) và Nguồn (-) phải bằng nhau đâu.



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

em mua gần đủ linh kiện rồi (có điều hông biết đúng hông vì toàn mò mẫm hình chụp của cái main cũ ). Nếu em có con relay 24vdc - 5A thì có dùng được không bác lover ơi (chắc điện thế cao hơn không dùng đc bác huh?).
ah còn bóng led em có loại 3 chân rất nhiều do rã một cái dàn 5 đĩa xưa của sony, có xài cho 2 cái led được không bác, còn 1 cục OPT của Bando nữa nhưng chỉ toàn dây lòi ra không ghi chữ nào cả nên em mù tịt không biết có lấy làm OPT cho cái pre này được không?



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

bác chủ giúp em tìm nguyên nhân với .
Em cứ cắm bóng vào là bên nguồn dương ko có điện và cục choke vế đó nóng lắm ,mặc dù mới cắm điện có vài phút ,khi em tháo bóng ra đo thì điện áp ổn định ,nguồn mát ,ko nóng .Em đã kiểm tra kỹ các chân đèn em hàn đúng ,các linh kiện khác ko sai so với sơ đồ .Liệu có phải do một trong số các bóng của em bị chết ko .nếu chết bóng thì làm thế nào kiểm tra xem bóng nào chết .Bác giúp em nhé



Re: Cùng làm Pre HAY-RẺ-DỄ - Thiết kế hoàn chỉnh nhất - Page 102

Bác có vài bóng để cắm thử xem nếu tất cả các bóng đều như vậy thì Bác lắp có vần đề. Nếu Bác có tấm hình cận cảnh thì tốt quá.
