Cùng làm Pre HAY-RẺ-DỄ - Đăng ký board đợt mới Tr.132

Discussion in 'Đèn điện tử' started by DIY-lover, 10/2/09.

Page 130 of 149
  1. tuanhaitin

    tuanhaitin Advanced Member

    Joined:
    18/4/10
    Messages:
    1.587
    Likes Received:
    16
    Location:
    Phú Nhuận-HCM
    Re: Cùng làm Pre HAY-RẺ-DỄ

    - Vâng, 2 con tụ trắng em dùng liên lạc nhưng không biết áp nó chịu bao nhiêu nên không dám chắc trước khi đóng điện. Tối về em chụp rồi post lên. Mấy thông số ghi trên board thì không chính xác lắm. đợt board trước cũng bị như vậy.

    tuanhaitin, 8/12/11
    #3226
  2. tranguyennguyen

    tranguyennguyen Advanced Member

    Joined:
    20/4/11
    Messages:
    3.526
    Likes Received:
    24
    Location:
    Hà Nội
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Nếu là tụ Liên xô thì điện áp 160 V, chắc ổn bác ạ :mrgreen:

    tranguyennguyen, 8/12/11
    #3227
  3. leht

    leht Advanced Member

    Joined:
    16/3/09
    Messages:
    320
    Likes Received:
    0
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Em thấy có đến 4 hay 6 con trở 270R mà không thấy bác lover đề cập không biết thay bằng con gì vậy? còn tụ nguồn thấy bảo có 4 con 470mf/250v mà em thấy có 6 chỗ cắm không biết dùng thế nào? mấy con tụ này khó kiếm tụ ngon quá bác ơi. Tụ liên lạc em sẽ đảo lại vị trí vì 2 con tụ này của em là tesla mua của bac hungbo 0,47mf/400v

    leht, 8/12/11
    #3228
  4. tuanhaitin

    tuanhaitin Advanced Member

    Joined:
    18/4/10
    Messages:
    1.587
    Likes Received:
    16
    Location:
    Phú Nhuận-HCM
    Re: Cùng làm Pre HAY-RẺ-DỄ

    - Tụ nguồn 470mF/250v có 6 con, Em xem lộn với version trước. Tụ này trong chợ nhật tảo thì nhiều lắm, chỉ tốn thời gian ngồi lựa thôi. Điện trở 270R dùng để chỉnh Hum (ù xì). Nếu Biến áp tốt thì vấn đề hum sẽ giảm nhiều.

    tranguyennguyen: Cảm ơn Bác, vì trên thân em nó không ghi áp chịu nên hơi ngại.Chắc em kiếm em khác cho nó lành.

    tuanhaitin, 8/12/11
    #3229
  5. Pointed

    Pointed Advanced Member

    Joined:
    1/12/08
    Messages:
    2.557
    Likes Received:
    66
    Location:
    ...Sáng áo bông ...Tối áo phông
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Hai con tụ trắng này bác coi kỹ xem nó có ghi tiếng nga không, tiếng Nga "B" = Volt, thường là ghi áp một chiều. Theo mấy cái tụ em hay xem thì loại này ghi áp chịu được khoảng 160B hay 250B.

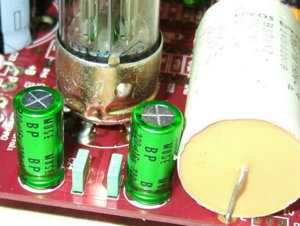

    Hôm nay mới nhìn kỹ thấy mấy cái tụ (trắng và đen hình chữ nhật) bác Thi thiết kế sát đèn quá nhỉ, hàn mặt sau hoặc dùng tụ loại lùn chạy với mấy bóng đốt tim dòng thấp thì k0 sao chứ với 6H1P thì có chú khoai phải thốt lên - cái con "tiểu yêu" (little evil) này nóng khủng khiếp :lol: bác cứ cắm khoảng 10' rồi sờ vào vỏ đèn thì sẽ có khái niệm ngay :mrgreen:

    Pointed, 8/12/11
    #3230
  6. hoangcool

    hoangcool Advanced Member

    Joined:
    1/1/09
    Messages:
    462
    Likes Received:
    124
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Thế có biện pháp nào để giảm thiếu không hả bác?
    :D


    hoangcool, 8/12/11
    #3231
  7. leht

    leht Advanced Member

    Joined:
    16/3/09
    Messages:
    320
    Likes Received:
    0
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Em lắp lại rổi đặt 2 con tụ tròn dài làm tụ liên lạc trông bo mạch đẹp hơn hẳn, Em làm gần xong, bây giờ đang nghĩ sợ mấy cái đèn (6h6p-i) không biết có nướng mấy cái tụ của em thành món đậu phụ dán không. Chiều em đi mua mấy cái đế đèn về hàn tiếp là xong cơ bản rôi. Không biết nên dùng loại nào nhẹ nhiệt (và nhẹ tiền nữa) một tí các bác nhỉ

    leht, 9/12/11
    #3232
  8. eng.tuananh

    eng.tuananh Advanced Member

    Joined:
    26/11/08
    Messages:
    2.223
    Likes Received:
    502
    Location:
    Ha Noi
    Re: Cùng làm Pre HAY-RẺ-DỄ

    dùng 12axx thì dòng đốt tim nhỏ. Các cụ chơi hết 12AU7 xem nó như thế nào? Chứ chơi với mấy anh 6h6p, 5687, 6h1p thì ... mát lắm

    eng.tuananh, 9/12/11
    #3233
  9. leht

    leht Advanced Member

    Joined:
    16/3/09
    Messages:
    320
    Likes Received:
    0
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Biến áp em quấn cho đèn 6v đốt tim rồi. Chắc phải dùng 6dj rồi. Chết tiền rồi. Không biết có biện pháp nào để tản nhiệt không? hay là lắp tụ tròn dài trị số bé hơn vì tụ này nằm sát dưới, nhiệt lại bốc lên cao chắc sẽ đỡ

    leht, 9/12/11
    #3234
  10. Pointed

    Pointed Advanced Member

    Joined:
    1/12/08
    Messages:
    2.557
    Likes Received:
    66
    Location:
    ...Sáng áo bông ...Tối áo phông
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Cụ thử dùng:
    1/. đế đèn loại lắp chassis có gắn được chụp, phía dưới đế có cái bát sắt ôm lấy phần dưới đèn, sẽ hạn chế phát nhiệt ra xong quanh đế;

    2/. gắn tụ xuống mặt dưới bo rồi kê cao bo lên (nếu chassis còn đủ chỗ);
    3/. Chơi mấy bóng dòng Hung/Tiệp như e88cc của TSR, hay PCC88, đốt tim có 300mA chắc chắn "hấp hối" tiền chứ k0 chết được. :D


    Attached Files:

    Pointed, 9/12/11
    #3235
  11. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    87
    Location:
    TBG - HCMC
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Các Cụ lo quá làm gì cho mệt, Em chạy cả ngày vẫn mát rười rượi . . .

    DIY-lover, 9/12/11
    #3236
  12. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    87
    Location:
    TBG - HCMC
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Toàn bộ tụ dùng cho phần cao áp mạch này chỉ cần chịu áp 200VDC là đủ, do đó gần như các loại tụ nguồn tháo máy đều dùng được.

    DIY-lover, 9/12/11
    #3237
  13. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    87
    Location:
    TBG - HCMC
    Re: Cùng làm Pre HAY-RẺ-DỄ

    6H8C rất ok Bác ạ.
    Chỉ cần hàn đổi chân cho chính xác là được .

    DIY-lover, 9/12/11
    #3238
  14. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    87
    Location:
    TBG - HCMC
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Nếu dùng trở 39k thì cũng ok, khi đó dòng qua bóng đệm cathod là 150V/39k ~ 3.8mA -----> âm thanh sẽ dịu đi chút xíu

    DIY-lover, 9/12/11
    #3239
  15. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    87
    Location:
    TBG - HCMC
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Hai con trở 1M Bác dùng cho đèn led 3 chân phía trước là quá lớn, đèn led không sáng được. Trở này thì tùy vào led mà ta set độ sáng khác nhau, con trở này có giá trị ~ vài trăm Ohms đến vài kilo


    Attached Files:

    DIY-lover, 9/12/11
    #3240
  16. leht

    leht Advanced Member

    Joined:
    16/3/09
    Messages:
    320
    Likes Received:
    0
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Cảm ơn bác LOVER đã có ý kiến để giải thắc mắc của em. Bo dày và đẹp nhưng nếu bác tráng thêm ít thiếc và tăng thêm độ rộng xung quang chân khoan thì hàn dễ và mối hàn sẽ đẹp hơn nhiều

    leht, 9/12/11
    #3241
  17. motvisao25

    motvisao25 Advanced Member

    Joined:
    17/11/09
    Messages:
    355
    Likes Received:
    0
    Location:
    Bình Dương new city
    Re: Cùng làm Pre HAY-RẺ-DỄ

    khu vực phía Nam chuẩn bị có board chưa bác LOVE ơi, nếu có mai đi SUMO em xin nhận luôn ạ, ở vùng sâu vùng xa, nên ưu tiên giải quyết em trước nhá

    motvisao25, 9/12/11
    #3242
  18. tuanhaitin

    tuanhaitin Advanced Member

    Joined:
    18/4/10
    Messages:
    1.587
    Likes Received:
    16
    Location:
    Phú Nhuận-HCM
    Re: Cùng làm Pre HAY-RẺ-DỄ

    - CẢm ơn Bác, em thấy tên board ghi 820k nên gằn vô và con đèn led 3 chân cũng in hình con transitor nên nghĩ nó là C1815 nên :) . Để tối về thay đổi lại.
    Pointed: Đúng là có chữ B đằng sau, Tu Nga em ít dùng nên không biết, Phần tản nhiệt cho mấy tụ loc nguồn gần đèn chắc em cho em nó xuống dưới, chứ đóng họp rồi thì không an tâm. Cảm ơn Bác
    - Bác cáo các Bác em mần đến chừng này. Tranh thủ mấy ngày nghĩ cuối năm mần mấy cục BA nữa là cho em nó hót.
    [​IMG]


    Attached Files:

    tuanhaitin, 9/12/11
    #3243
  19. leht

    leht Advanced Member

    Joined:
    16/3/09
    Messages:
    320
    Likes Received:
    0
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Em xin hỏi các bác là chỗ ghi 1815 có 3 chân là led hay là bóng bán dẫn 1815. Em ra chợ họ đưa cho em như là bóng bán dẫn chứ có phải là led đâu ah? Mà led 3 chân là gì ah? em chưa nghe thấy bao giờ

    leht, 9/12/11
    #3244
  20. tuanhaitin

    tuanhaitin Advanced Member

    Joined:
    18/4/10
    Messages:
    1.587
    Likes Received:
    16
    Location:
    Phú Nhuận-HCM
    Re: Cùng làm Pre HAY-RẺ-DỄ

    - Led 3 chân là đèn led bao gồm hai đèn led nối chung một chân. Khi chế tạo nó tích hợp thanh một con led có 3 chân. Còn 2SC1815 là con transitor, nếu gọi theo tiếng đèn là bóng bán dẫn. Bác cứ xem trên hình em post sẽ rõ.

    tuanhaitin, 9/12/11
    #3245
  21. leht

    leht Advanced Member

    Joined:
    16/3/09
    Messages:
    320
    Likes Received:
    0
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Theo hình vẽ em thấy bác cũng giống em là lắp bóng bán dẫn 1815 đấy chứ. Còn 2 con trở // với cầu chì thì bác lắp trị số bao nhiêu vậy (2 con trắng trắng ấy). Bóng led 3 chân mua thì gọi là gì để người bán hàng hiểu ah?

    leht, 9/12/11
    #3246
  22. tranguyennguyen

    tranguyennguyen Advanced Member

    Joined:
    20/4/11
    Messages:
    3.526
    Likes Received:
    24
    Location:
    Hà Nội
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Bảo họ là led đa sắc, 1 chân chung, 1 chân đỏ, 1 chân xanh, cùng sáng xanh - đỏ thành màu vàng cam.
    Các bác có biết chỗ mua giắc đực loại hàn pcb này không, em tìm mãi không ra :?:


    Attached Files:

    • giac.jpg
      File size:
      16,5 KB
      Views:
      198
    tranguyennguyen, 9/12/11
    #3247
  23. tuanhaitin

    tuanhaitin Advanced Member

    Joined:
    18/4/10
    Messages:
    1.587
    Likes Received:
    16
    Location:
    Phú Nhuận-HCM
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Giắc này trong chợ Nhật tảo có Bán. Em thì không có tiền nên chỉ đi lượm đồ ve chai về tháo ra rồi cắm vào. :mrgreen:
    - 2 con này bác mua con trị số 100 k

    tuanhaitin, 9/12/11
    #3248
  24. Thahi

    Thahi Advanced Member

    Joined:
    31/7/07
    Messages:
    82
    Likes Received:
    8
    Location:
    vietnam
    Re: Cùng làm Pre HAY-RẺ-DỄ

    lỡ...lỡ....lỡ........................................................................................................

    Thahi, 9/12/11
    #3249
  25. leht

    leht Advanced Member

    Joined:
    16/3/09
    Messages:
    320
    Likes Received:
    0
    Re: Cùng làm Pre HAY-RẺ-DỄ

    Hôm qua đi mua được ít linh kiện em theo đúng mạch của bác Lover em hàn:
    2,4M em hàn 1M
    1k sát mấy chân cắm (Bác Tuanhaitin hàn 100R) em hàn 1k
    270R em hàn 270
    56R em hàn 47r (vì em chỉ có 47r) chứ không nối tắt
    33k em hàn 39k(vì không có 33k)\
    10k em hàn 10k
    1k em hàn 1k
    Còn trở 820k thoát lưới em không tìm được trở này em định hàn khoảng 560k
    Còn các đầu ra và chiết áp em đang tìm chỗ hàn.
    Em đang chờ mấy con đế đèn 9 chân hàn vào rổi xông điện. Không biết nó có chạy không? Bác nào ngang qua góp ý em với

    leht, 10/12/11
    #3250
