Cùng làm Pre HAY-RẺ-DỄ - Đăng ký board đợt mới Tr.132

Re: Cùng làm Pre HAY-RẺ-DỄ

Các bác cho em hỏi, cái relay mà em thấy loại 5V không vừa chân, loại 12V lại vừa chân với mạch. Vậy em cắm cái 12V có ổn không các bác!

Cám ơn các bác nhiều!



Re: Cùng làm Pre HAY-RẺ-DỄ

Ngoài chợ giời bán đầy rơ le 5v mà giá chuẩn 15.000/cái rất mới. khi đi mua mang theo cục pin điện thoại gí vào nếu nó kêu tách cái là được rồi



Re: Cùng làm Pre HAY-RẺ-DỄ

Sumo đã kết thúc. Em rất ấn tượng với 2 cỗ xe tăng của bác, nội công thâm hậu nhất giải.
Thôi đành an ủi dù sao cũng lọt vào top ten, có 2 ngày chạy rà thế là oai rồi :mrgreen:



Re: Cùng làm Pre HAY-RẺ-DỄ

Bây giờ nhìn kỹ mới thấy chỗ có 3 lỗ nhỏ ở phía trước bác Đáng lẽ gắn led bác tuấn lại gắn bóng bán dẫn. Làm em cứ tưởng là chỗ 2 con bán dẫn là 2 con led. Bây giờ thì đã hiểu. Trước cú lăn tăn. Xin hỏi các bác chỗ 2 con tụ không phân cực của nguồn em gắn tụ EC 33mf/500V được không? vì em sợ trị số nó quá lớn và em có 2 con cũng định dùng cho pre



Re: Cùng làm Pre HAY-RẺ-DỄ

Vậy thì relay sẽ không đủ điện áp để đóng, Bác nên mua loại 5V- 6V thôi.



Re: Cùng làm Pre HAY-RẺ-DỄ

Hehe . . . top 8 là ngoong roài, chỉ sợ không kịp kêu thoai . . .
Bây giờ Em mới có thời gian để mà thẩm âm sumo và hoàn thiện nó đây.
à, còn cái mạch Pre, Em sẽ post lên để các Bác ngâm cứu.



Re: Cùng làm Pre HAY-RẺ-DỄ

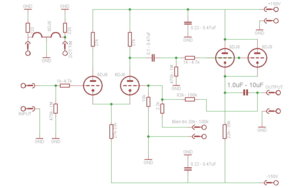

Sơ đồ nguyên lý mạch Pre mới, các giá trị nằm trong khoảng Em cho phép



Em xin giải thích một số chỗ có thể thay đổi để các Bác tiện đường Mốt miết luôn nhé:

- Điện trở cathode đèn 6DJ8 ngõ vào: giá trị R Em set ở đây là 27-33k, khi đó dòng qua 2 triode được tính là:
+ I x R = Vgk + 150V
=> I = (150 + Vgk)/R
Với R = 27k (Vgk vô cùng bé) => I = 150V/27k = 5.5mA
Ta thấy rằng giá trị I qua bóng không phụ thuộc vào bóng gì mà phụ thuộc chính là vào con trở R

Vd: Với bóng 6H30 thì ta có thể set dòng 20mA cho 2 triode, khi đó R = 150/20mA = 7.5k
Chọn áp làm việc cho 6H30 là 75V thì khi đó 2 con trở 27k ở trên anode phải thay đổi lại là R1 = R2 = (150-75)/10 = 7.5k

Phần con trở Cathode của bóng 6DJ8 chập đôi OUTPUT cũng tính tương tự



Re: Cùng làm Pre HAY-RẺ-DỄ

Cảm ơn bác, mới vừa kết thúc sumo mà bác đã vẽ xong cho anh em rồi.
Em định làm thử 3 loại bóng, bác xem dòng được không nhé:
- 6H8C: 8 mA mỗi cặp triode,
- ECC 88: 6 mA mỗi cặp triode,
- 6H6Pi: 15 mA mỗi cặp triode.
Thanks



Re: Cùng làm Pre HAY-RẺ-DỄ

6H8 đâu có cắm được vào bo này.

còn nhiều bóng 9 chân rất hay mà bác có thể thử qua như 6n2p-eb, 6n1p ... nhất là họ 12A.., 6201, E180CC, 5751... chỉ thay đốt tim thành 12.6V là được. hoặc dùng PCC88 đốt tim 7.5V.

bác chủ, nếu em hem thích dùng mạch common cathode như bác vẽ mà chuyển thành parallel triode được hông ? lúc này em bỏ luôn hồi tiếp cho nó phẻ :wink:



Re: Cùng làm Pre HAY-RẺ-DỄ

Cảm ơn bác.
Em sẽ chơi thử cả 6h1pi, 12 au7. 6n2p và 12 ax 7 em sợ gain cao quá.
Thấy bác chủ bảo 6h8c cũng xài được nếu chuyển chân mà bác :mrgreen:



Re: Cùng làm Pre HAY-RẺ-DỄ

Được chứ, nhưng mà Em không vẽ đâu, Bsi hàn P-2-P dùm cho nhanh đi, mệt quá :mrgreen: :lol:

Mạch này Bsi biết có cái gì lợi không ? đó là không dùng tụ Cathode, rất có lợi cho âm thanh, khỏi phải lo mua tụ mắc tiền làm giề. Mà nếu có được cái ỎPT củ chuối nào gắn vô chỗ ngõ ra là bỏ luôn tụ xuất đấy . .



Re: Cùng làm Pre HAY-RẺ-DỄ

Thì Bác làm cái đế chuyển từ 8 ----> 9 chân bằng cách đập 1 bóng 6H1P (10 ngan ) lấy chân cắm rồi hàn cái đế 8 chân vào là có ngay



Re: Cùng làm Pre HAY-RẺ-DỄ - Sơ đồ mới nhất (Trang 131)

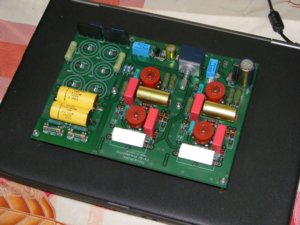

Em làm được thế này rồi, em đang còn thiếu mấy cái đế đèn, một cầu điot và 4 con trở 820k. Em đang định dùng trở 560k em đang có. Hôm nay thấy bác lover bảo trở này cần trị số từ 470-820k thì em đỡ phải mua



Re: Cùng làm Pre HAY-RẺ-DỄ - Sơ đồ mới nhất (Trang 131)

Nào thì ngụp lặn cùng các bác :mrgreen:
Bác leht cho em hỏi bác mua dàn tụ 680uf ở đâu mà đẹp thế???



Re: Cùng làm Pre HAY-RẺ-DỄ - Sơ đồ mới nhất (Trang 131)

Trời, 2 con trở lọc nguồn Bác xài Kiwame 5W 27k lận à? chỗ đấy là khoảng 470 Ohms - 1.5k thoai

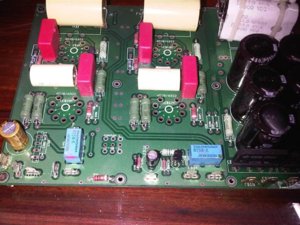

Để Em chụp cận cảnh cái bo hoàn thiện để các Bác soi cho nhanh, Em quên chỉnh số giá trị linh kiện mất roài, sorry



Re: Cùng làm Pre HAY-RẺ-DỄ - Sơ đồ mới nhất (Trang 131)

Hơ hơ, em nhìn bo của cụ leht thấy cũng dùng 33K, quả này bác phải đưa hình chuẩn lên để các cụ ấy sửa chứ ko thì gay to :lol:



Re: Cùng làm Pre HAY-RẺ-DỄ - Sơ đồ mới nhất (Trang 131)

Ặc, em cũng đang định thắc mắc vì nếu giá trị to như vậy thì cao áp ra còn chắc vài vol, tiện tay em lại hàn luôn... quả này chít đòn em rùi.



Re: Cùng làm Pre HAY-RẺ-DỄ - Sơ đồ mới nhất (Trang 131)

Các bác làm ơn cho em hỏi, nếu dùng OPT thì thông số thế nào ạ?

Em có cặp biến thế có ghi như sau:
Signal Transformer
A41-43-24
115V/230V
12/24VB
Class F-1
50Hz/60Hz
43VA
C9617

Liệu có làm biến thế xuất âm cho pre này được không ạ

Cảm ơn các bác nhiều!



Re: Cùng làm Pre HAY-RẺ-DỄ - Sơ đồ mới nhất (Trang 131)

Cái này là biến thế nguồn, không dùng được Bác ơi.



Re: Cùng làm Pre HAY-RẺ-DỄ - Sơ đồ mới nhất (Trang 131)

Hì, cám ơn bác nhiều!



Re: Cùng làm Pre HAY-RẺ-DỄ - Sơ đồ mới nhất (Trang 131)

1. Vụ CRLC bên trên, chứng tỏ cụ Star chưa kĩ học bài "mắt lọc" rồi !! :lol:
2 .Nhà (em) ngoèo, tụ xuất lởm
Dúi vô nghe như ăn lương khô k uống nước :lol:

..Bữa trước em oánh liều, chơi Pre P2P...k tụ xuất :mrgreen: (trong chục phút với Pow k Relay): Phê !! :mrgreen:

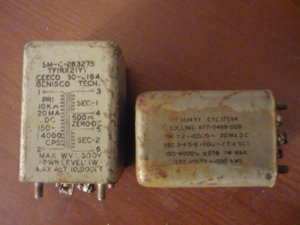

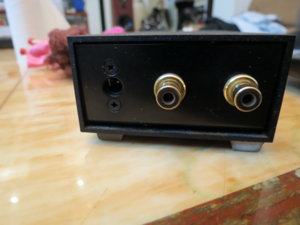

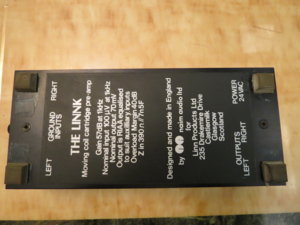

Có cùng câu hỏi giống bác bên trên, mong Thím "Sumô" tư zấn dzườm em 2 củ chuối này :



Re: Cùng làm Pre HAY-RẺ-DỄ - Sơ đồ mới nhất (Trang 131)

Nhìn thông số cặp của bác em thấy dải tần đáp ứng từ 150-4000Hz => đánh giải trung trầm đc chứ dải cao chưa tới, dải siêu trầm cũng không tới luôn :lol:



Re: Cùng làm Pre HAY-RẺ-DỄ - Sơ đồ mới nhất (Trang 131)

Nhìn thông số thì có vẻ là không đạt, tuy nhiên cũng nên gắn vô đo thử vì thông số của cục OPT này là thiết kế dùng cho hội thoại nên họ không cần ghi thông số hái èn là giề. Chú ý:
- OPT này thì Bác đấu nối tiếp 2 cuộn thứ 600Ohms lại để có tỉ lệ BA là 2:1, Cuộn sơ thì 1 chân nối vào cathode đèn, 1 chân nối vào GND.



Re: Cùng làm Pre HAY-RẺ-DỄ - Sơ đồ mới nhất (Trang 131)

Trời, 2 con trở lọc nguồn Bác xài Kiwame 5W 27k lận à? chỗ đấy là khoảng 470 Ohms - 1.5k thoai
Để Em chụp cận cảnh cái bo hoàn thiện để các Bác soi cho nhanh, Em quên chỉnh số giá trị linh kiện mất roài, sorry[/quote]
Bác Ơi thế là chết em rồi. Em dùng giũa giũa mãi mới cho chân vào được bây giờ không biết có cho ra được không. Bác show ảnh và chỉ dẫn luôn đi để em về em còn bắt tay vào cho nó ra



Re: Cùng làm Pre HAY-RẺ-DỄ - Sơ đồ mới nhất (Trang 131)

- Mấy con trở chỗ cần chỉnh sửa Bác nên gắn cái pin cái để thuận tiện trong quá trình tháo lắp, kinh nghiệm em làm đợt trước là khi gắn lên rồi thì em nó mới chỉ biết hót thôi chứ chưa biết ca nên cần phải cân cân chỉnh chỉnh nhiều lắm. Chúc các Bác đầu tuần làm việc hiệu quả.
