Cùng làm Pre HAY-RẺ-DỄ - Đăng ký board đợt mới Tr.132

hố hố... ngược hả bác. Trên mạch có 6 cái chấu ;
1/ gần nguồn (chỗ 2 con đèn bán dẫn) có 2 chấu , ghi trên bo là left4; right4 ==> đây là OUTPUT ợ?
2/ gần volume có 2 chấu, ghi là left1; right1 ===> cái này là INPUT ợ?
3/ gần con tụ 1000mf có 2 chấu; ghi là left2;right2 ===> cái này là INPUT ợ .

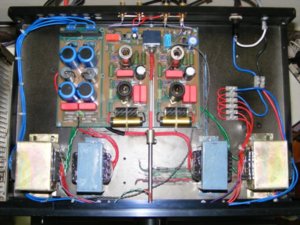

Em có lắp relay đầy đủ ợ, 2 cái con yonglin màu vàng của tung cẩu đấy ợ. bác ngó hộ theo link dưới , nếu mà em lắp lộn thì.... tuyệt ạ. chỉ cần đổi lại là ok ợ. em gắn sẵn zắc, chỉ việc nhổ ra đổi lại... hố hố hố
http://upnhanh.sieuthinhanh.com/tmpimag ... 80457.jpeg
http://upnhanh.sieuthinhanh.com/tmpimag ... 27891.jpeg



- Bác thử đổi bóng giữa 2 kênh xem sao? Em nghi bóng đèn có chuyện.



Chính xác như thế đấy ợ :mrgreen:



Vâng, chính xác, nghĩa là e không phải làm gì cả, chỉ việc thay đổi đấu ghép từ bên ngoài (Vì 6 cái chấu này left- right riêng biệt, có 1 điểm chung là mass). . Nó kêu rồi ợ, 2 kênh rất cân nhau ..... NHƯNG : TIẾNG VẪN BÉ VÀ Ù NỀN THỈ KHỦNG KHIẾP.
1/ SỜ VÀO ĐƯỜNG INPUT (RỤP..... ) GIẬT CẢ MÌNH :shock:
2/ SỜ VÀO CÁI NÚM VOLUME (KỂ CẢ VỎ NHỰA) : THÌ ...( RẦM RẦM RẦM ) .... GIẬT HẾT CẢ NẢY .... :shock:
3/ SỜ VÀO ĐẦU CON ĐÈN GẦN CHỖ ĐƯỜNG INPUT (GẦN CON TỤ 1000M) CŨNG ZZAAMF ZAAM ZE U U U :roll:
4/ HÁT THÌ NÓ VẪN HÁT NHƯNG KÈM TIẾNG Ù CÒN TO HƠN Ợ.

CHOÁNG... HẾT Ợ :cry:



- Chúc mừng Bác vừa xả gió pre H-R-D xong.
P/S: em làm oto nên mỗi khi gặp pan khó mà không biết nguyên nhân thì gọi là xả gió (trong hệ thống phanh)



không biết nó thiếu mass ở đâu . dây mass em đấu từ bo ra vỏ máy, ở chỗ đó cũng có kẹp chung với mass của in-out put .
Các bác ơi em BÓ TAY.CƠM.MẮM TÔM gồi....



Ở xa quá và bận nhiều việc nên không xuống xem thực tế được,bác PM cho bác Cuongnm đi nếu bác ấy đồng ý thì đem đến tận nơi bác ấy xem cho,chắc là bác ấy giúp đấy vì bác ấy cũng nhiệt tình với anh em lắm.
Đầu năm đừng vẩy mắm tôm vào pre đen lắm.



Hehehe . . . Bác bình tĩnh . . .
Theo Em thì 99% là Bác lắp lộn ở đâu đó roài, Nếu có Bác nào kinh nghiệm thì chỉ 5' là tìm ra ngay:
- Đầu tiên là nối tín hiệu sau volume để xem ngõ ra thế nào, nếu tín hiệu ra tốt thì chỉ lo xử lý cái vụ Relay và volume ngõ vào.
- Nếu vẫn không hát thì nối tắt qua cái Relay Output xem có hát không:
+ Nếu không hát : Kiểm tra mạch khuyếch đại
+ Nếu hát : Cái Relay Output có vấn đề.



Bác chủ ơi, bao giờ có kế hoạch đặt đợt mạch tiếp theo ah?
Mạn phép bác chủ và các bác trên Forum xin lập danh sách PCB: H-R-D đợt này, mong các bác khác có nhu cầu ghi tên tiếp theo để danh sách đặt PCB đợt này dc dài thêm, xin cảm ơn, có gì ko phải mong bác chủ lượng thứ ạ
Danh sách PCB Pre H-R-D đợt mới
1- hoakd = 2PCB



Em vừa hoàn thành song pre HRD nhưng...
Rơle có nhảy nhưng khi nhảy thì nổ bụp cái ra loa em rật cả mình :shock:
Tiếp thêo là kem theo là tiêng ù,sôi... :roll:
Chịu đựng tiêng ù sôi em quyết định cắm dây tín hiệu vào thì kết quả ngoài mong đợi im re không kêu tẹo nào dù đổi các kểu các vế...thôi em di ngủ đã mai tìm nguyên nhân sau ạ...
Mệt quá các cụ ạ..... :wink:

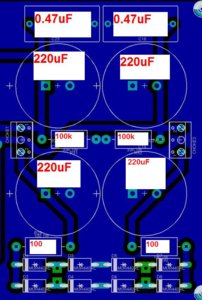

Các bác tham khảo ver1 và ver2, tụ bypass rất chi là quan trọng. nguồn nguyên bản đo trên ố sì lồ phẳng đét nhưng vẫn chưa đủ. Các bác chú ý phải nối mass vỏ volume nữa nếu như chưa lắp vào chassis



Bác chủ ơi, bao giờ có kế hoạch đặt đợt mạch tiếp theo ah?
Mạn phép bác chủ và các bác trên Forum xin lập danh sách PCB: H-R-D đợt này, mong các bác khác có nhu cầu ghi tên tiếp theo để danh sách đặt PCB đợt này dc dài thêm, xin cảm ơn, có gì ko phải mong bác chủ lượng thứ ạ
Danh sách PCB Pre H-R-D đợt mới
1- hoakd = 2PCB[/quote]
2- vuthehoa =1PCB em đăng ký thêm lỡ có người nào xin nhượng em có cái để mà nhượng lại ạ



Danh sách PCB Pre H-R-D đợt mới
1- hoakd = 2PCB[/quote]
2- vuthehoa =1PCB em đăng ký thêm lỡ có người nào xin nhượng em có cái để mà nhượng lại ạ
3-dothanhsonxd (bo đợt trước em bị nhà sản xuất cắt đứt mạch, rùi phủ nhựa xanh lên - hic)



em chưa hiểu ý của bác DIY-lover lắm, em có mấy loại bóng mới cũ đủ cả, theo các bác thì cái nào dùng cho tầng đầu, cái nào dùng cho tầng sau. hay là chơi cả bộ 4 bóng giống nhau???
em có những bóng này ECC88, ECC83, 6H23P-EV, 6H6P-IR, 6J52P
tư vấn giúp em với. thanks



Nối mass vỏ VOLUME? .... nó có 6 cái chấu, 2 cái cắm xuống mass rùi?

Vỏ nó bằng nhựa thì nối kiểu giề hở bác ????

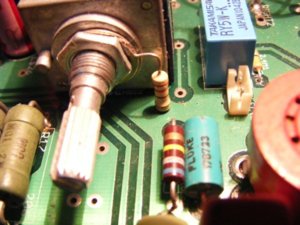

em đã tự sờ lần và thấy CON TRỞ 1K , MỘT CHÂN CẮMM VÀO MASS VÀ 1 CHÂN NỐI VÀO 1 CÁI LỖ.... LỖ NÀY CHẲNG NỐI VỚI CÁI GÌ CẢ!!!! :roll:
có lẽ vấn đề của e là đây ợ ?



Em mò ra được cái đoạn này
......
2 tầng liên lạc với nhau bằng tụ ---> các linh kiện điện trở sẽ ìt đi
- Phần leđ báo sẽ chuyển màu khi relay đóng.
- Phần ground được nối qua con trở 100 Ohm ---> giảm noise trong một số trường hợp phối ghép.
. . . .

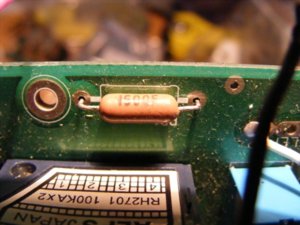

hỏi các bác là cái con ttrowr 100ohm này nối như thế nào? trong mạch là 1 đầu nó cắm xuống mass, 1 đầu chạy vào 1 cái......LỖ????

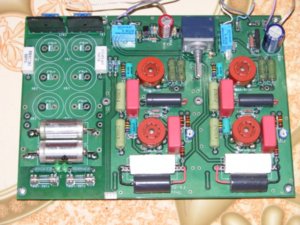

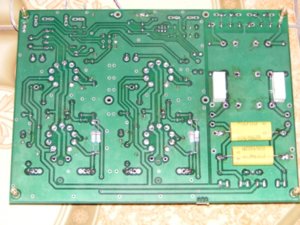

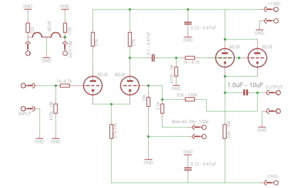

Mạch cũ thì nó như vầy bác ơi, em không có mạch version mới nên không rõ nhưng chắc là giống nhau.



Cấp báo cấp báo pre của em đã kêu ngon lành cành đào...em chỉnh chọt bây giờ chỉ hơi sôi một chút chắc là do dây in out chưa kiếm được day ngon...
Chỉ còn một thứ dui nhất mà em không thể hiểu nồi là khi relay đóng ngõ out thì kèm thêo một tiếng nổ bụp mà em chưa thể rõ nguyên nhân...các bác giúp em với a...



Chúc mừng nhé,cố gắng tìm nguyên nhân tiếp đi,cái pre của anh không bị vậy đâu.



BÁO CÁO CÁC BÁC.

Tưởng đã phải BOTAY.COM thì em thấy bác STAR bảo là nối mass cái VOLUME. e làm riêng 1 dây, siết ốc ghép vào mass.... bật lên : IM PHĂNG PHẮC !!!! KHI RƠLE ĐÓNG ...... RẦM.... TIẾNG HÁT VÚT LÊN TRONG TRẺO... KHÔNG Ù XÌ..... EM NGỒI NGHỆT RA, DỎNG TAI TRÂU LÊN VÀ .... THƯỞNG THỨC. MỪNG QUÁ E CHẠY LÊN GÁC CẨN CÁO CÁC BÁC TRONG KHI NÓ VẪN HÁT Ợ .
XIN CẢM ƠN TẤT CẢ CÁC BÁC ĐÃ GIÚP EM HOÀN THÀNH CÁI DỰ ỚN NÀY . CHÚC CÁC BÁC NÀO CHƯA HOÀN THÀNH THÌ NHANH CHÓNG HOÀN THÀNH MỸ MÃN Ợ......



Bác cho em hỏi thế nó có sôi hay ù không a,khi bác bật hồi tiếp thì có còn sôi không a.



em chưa làm hồi tiếp ợ,chỉ có mỗi cái nút nhấn chọn đường vào thôi. sau khi nối mass cái volume thì PHĂNG PHĂNG IP ợ. em ngồi dỏng tai trâu lên nhưng không nghe ù xì gì cả.... :lol:



Bác cho em hỏi bác dang chạy bóng gì ạ em chạy tâng đàu là 6h1 nên hơi bị sôi
Thân



Em úp hình rõ hơn cho các bác tham khảo, nối mass vỏ volume và mass chassis, cáo lỗ bác hỏi để siết ốc bắt vào chassis :mrgreen:......................
