Cùng làm Pre HAY-RẺ-DỄ - Đăng ký board đợt mới Tr.132

Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

Theo em khó nhất là tiếng bass phải gọn và sâu, nghe các bác bảo mid và bass ổn treble hơi dính vậy là quá đủ với em rồi !..đợt này em nhất quyết xuống đao, mong bác DIY-lover cho thông số của linh kiện và sơ đồ lắp ráp để anh em dễ bề tìm kiếm và không phụ lòng mong mõi của bác. Em thiết nghĩ với mạch này dành cho 20 người hoặc hơn nữa lắp ráp khác nhau mà lại cho ra hơn 20 chất âm khác nhau thì cũng là một cái gì đó ly kỳ lắm !..lúc đó cái mình làm lại không khoái mà khoái cái của người khác thì chết (!) :roll: Em không kìm hãm được thú tính nên nói dông dài vài lời...em xin mạn phép các bác ạ !..



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

CÁC BÁC CHUẨN BỊ BIẾN ÁP NHÉ


Thông số Biến Áp nguồn cho GỀ HAM GẺ DỞ


INPUT
- 220VAC


OUTPUT:
- 120VAC - 50mA
- 120VAC - 50mA
- 6.3VAC - 600mA
- 6.3VAC - 600mA



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

Vỗ đùi cái đéc! Thật là đúng ý em thiết kế cái gề "Ham Gẻ Dở" này mục đích là tận dụng rất nhiều biến thế xuyến cách ly từ của Tung Của (VN ?) có sẵn và rẻ trên thị trường; sau đó chỉ cần quấn chồng dùng dây kẹp đôi lên biến thế có sẵn cỡ hơn chục vòng là có 2 cuộn 6.3VAC - 7.5VAC thì sẽ có hết mọi thứ. Thậm chí nắn điện và lọc xong không cần LM317 hay xxx chỉnh ổn áp chính xác đến 6.3VDC mà thích lười hơn chút nữa là kiếm 7806 ra được 6.0VDC vẫn xài tốt mà không ảnh hưởng chất lượng hay tuổi thọ của đền.

Đúng là thím Lọ "danh bất hư truyền HA GẺ DỄ"



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

Cho em bon chen xin 1 bộ được không ah, em kiếm được sư phụ rùi, làm xong ampli em bắt tay qua PRe hay rẻ rẻ.
Thank DIYlover



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

- Để bớt hoặc hết dính thì nên thuốc vào 1 lon MEK (loại này đặc biệt và khủng hơn WIMA MKP) :mrgreen:

- Em đã giải thích với các thím í là truyện dính là truyện "thêm hài lẻ vào" nhiều hơn là thực chất nguồn âm hay nguyên thủy nó có. Truyện đã xảy ra thời thập kỷ 80 khi thiên hạ tìm ra kho bóng 6DJ8/6922/7308 toàn đồ khủng (loại chân dzàng hay Em pơ rếch hay Si ê men lúc đó chỉ dưới 10USD) vì các hãng Tektronix và khối NATO xả kho ra với số lượng khủng khiếp vì nó được thay thế bằng bán dẫn ... đồng thời TFK hay Mu là 12AX7 đã lên giá vài chục USD nên người ta xoay qua chơi 6DJ8/6922/7308 nhất là cái ma lực của 6DJ8/6922/7308 là biệt danh "chi tiết hơn sợi dây đi thẳng". Người ta đã kiểm tra âm thanh nối trực tiếp và qua bóng 6DJ8 thì thấy qua bóng 6DJ8 âm thanh chi tiết hơn cũng tương tự như thím Lọ vừa mới ệch xờ pi ri ân. Đơn giản là nó ngoài có méo bậc chẵn nhiều như những bóng 3 cực khác thì nó còn có méo bậc lẻ khá nhiều tương tự bán dẫn nên với cấu hình đơn giản dòng tube 6DJ8/6922/7308 vừa đem lại nhạc tính của tube 3 cực từ cổ kim mà còn thêm "chi tiết" sắt bén ở giải cao mà tube Audio khác bình thường không có vì do méo bậc lẻ đặc trưng của nó. Bán dẫn tuy có méo nhiều bậc lẻ nhưng lại ít chẵn cộng thêm thiết kế cần nhiều hồi tiếp hoặc nhiều cấu trúc phức tạp nên nhạc tính mất đi rất nhiều. Cũng vì vậy nên họ 6DJ8/6922/7308 do chi tiết hơn nguồn âm, lại giá rẻ so với 12AX7, chất lượng lại rất cao (do hãng khủng và ứng dụng đặc trưng của nó) và lại ít ồn, hỗ dẫn cao, ... nên được tận dụng triệt để trong làn Hí ÈND thời đó ... cho đến khi kiệt hàng khủng thì Saratov 6H23P-EV của anh Hai ra cứu vớt và đương nhiên dòng 6H23P-EV tiếng giải cao lại "dính" hơn dòng 6DJ8/6922/7308 bởi vì ... nó thường ít méo và ít ồn hơn dòng của Âu Mẽo. Đây là lý do 6H23P-EV không làm mây làm gió và thay thế được dòng 6DJ8/6922/7308 của Âu Mẽo bởi vì chung chung là ... nó tốt hơn về mặt kỹ thuật

Hết 6DJ8/6922/7308 khủng roài thì ta kiếm thứ khác và BAT đã kiếm ra được 6H30P-DR với chất lượng kỹ thuật vượt 2,3 lần 6DJ8/6922/7308 hay 6H23P-EV mà lẫn nữa lại cho âm thanh giải cao chi tiết như bán dẫn cũng vị méo lẻ đặc trưng. Kỳ này may mắn hơn là Liên Bang Xô Viết vừa xụp đổ thì cây 6H30P-DR rẻ cự kỳ nên BAT hốt chắc đâu đó mấy ngàn bóng 6H30P-DR rồi quảng cáo hô hào tưng bừng. Đương nhiên là nó tốt thật đã vậy Âu Mẽo không có bóng tương đương nên 6H30P-DR chỉ mấy năm giá tăng vùn vụt và bây giờ trở nên sừng tê. Sovtek sx lại 6H30P nhưng chất lượng không tốt đã không bền mà méo hài lẻ xem ra còn cao hơn nên âm thanh nhiều người cảm nhận quá giống bán dẫn mà không ngọt ngào như 6H30P-DR nguyên thủy. Thực chất thì họ 6H30P giải trung không nhạc tính bằng họ 6DJ8/6922/7308 ngay cả 6H23P-EV vì tỉ số giữa hài chẵn và lẻ của 6H30 thấp hơn họ 6DJ8. Nhưng ngược lại cho 1 cấu hình đơn giản tải trở Anode như của cụ PC-Chip thì 1 cây 6H30P hiệu quả bằng 2-3 cây 6DJ8/6H23P-EV nên nhạc tính/méo/..ngay cả tâm linh thì người ta thích 6H30P hơn. Cũng vì vậy nếu các bác để ý là cả Conrad Johnson và BAT cả 2 đều có gề khủng dùng cả 2 loại đèn 6H23P-EV (Sovtek hoặc EH 6922) và 6H30P nguyên do là sự thiên về nhạc tính hoặc tâm linh hoặc cái gì gì đó ... nhiều hơn cái kia.

Đương nhiên nhiều người không thích âm thanh "chi tiết hơn nguồn âm" của dòng 6DJ8/6922/7308 hoặc 6H23P-EV hay 6H30P mà lại thích sự ít méo hoặc nhạc tính tự nhiên như dòng 6SN7 hoặc méo bậc chẵn nhiều kiểu "nhạc tính dơ" của 12AX7. Và đương nhiên truyện đúng sai về tâm linh thì không có bài kết ... Và truyện tâm lý xem hãng Hí Ènd khủng xài bóng gì hoặc cấu hình gì thì tôi xài bóng đó (thậm chí kiếm cùng loại bóng nhưng hãng xịn hơn) và cấu hình đó thì đương nhiên là ... bố đỉnh cũng vẫn thường luôn xảy ra.
:mrgreen:



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

Cụ nói tận dụng mấy biến áp xuyến trên thị trường thì mấy cuộn đốt tim còn dễ, 2 cuộn 120vac tính sao Cụ?



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

Ở chỗ em thì biến áp xuyến cách lý đều là 120-0-120 IN/ 120-0-120 OUT. Đơn giản và tiện nợi thế đấy thím ạ



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

Hic, chỗ bác thì có chứ ở VN thì không có rồi. Thông dụng là biến áp xuyến đổi điện 220-110V tự ngẫu thôi.
Cũng chỉ có cách mua nguồn ngoài chợ rồi về quấn lại thứ cấp là nhanh nhất
Mà 2 cuộn 110V có được không bác?



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

Em viết có sai đôi chút. Chính xác là nó "120-0 & 120-0 IN"/ "120-0 & 120-0 OUT". Tổng cộng 4 cuộn rời nên nối kết kiểu gì cũng lợi.
Không sao đâu thím vì TQ làm rất nhiều loại biến thế em nói trên cho thị trường thế giới. Cứ có cầu là tự nhiên có cung. Ước gì Hoàn Cầu hay Lioa quấn sẵn mấy cái xuyến từ 300VA trở lên như em nói thì DIY sẽ còn Rẻ Dễ nữa



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

Lioa thì có làm đó bác, chính là BACL



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

Đấu kiểu back2back đi bác, 1 cục 220VAC/9VAC và 1 cục 6VAC/220VAC CT là xong



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

Quên nói cho Cụ Dze biết là hôm rồi thi đấu có một thông số mà không ai bàn tới là Noise, Con Hay Rẻ Dễ thắng tuyệt đối 2 con kia. Không ù, không xì, không lè xè nho nhỏ gì cả.
Em đã đo đạc Output khi không có tín hiệu vào có noise <1mV.

Đốt tim Em dùng là 6.3VAC trực tiếp luôn - Lạ chưa nhỉ ???

Không phải chuyển qua 6.3VDC làm gì vì khi đưa con 780x vào thì nhiễu sẽ tăng lên, giải thích tại sao thì dài dòng nhưng Thực tế đã kiểm chứng nó như vậy đó các Bác ạ.



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

Gắn 780x vào mà ồn hơn có thể có vấn đề chung quanh truyện GND hoặc leo áp cho nó. Truyện này em không ngạc nhiên nhưng kinh nghiệm em nếu mọi sự ổn thỏa thì tim đèn DC luôn cho ít ồn hơn tim đèn AC cùng lắm là bằng.

Đương nhiên cái gề "Ham Gẻ Dở" không biết em đã bàn truyện này từ trước chưa nhưng thuộc loại "Noi sờ iz nơn ệch dzít !" ấy thế nên đã chắc như bắp cờn vinh sờ thím Nô Bờ Gờ là tham số "Xích Lôn thu Loi Rấy Xi ô" cái gề này là ... oăn ớp dzờ bét sờ tờ khi thím ấy bẩu chị em ta chỉ lo chú trọng cái băng thông. :wink: :mrgreen:



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

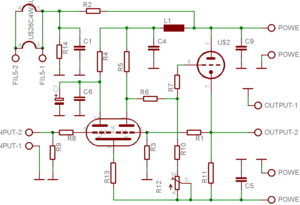

Chuẩn bị linh kiện nhé các Bác:



ĐIỆN TRỞ:

- R4=R5=R13 = 27k 2-3W (có thể thay đổi trong tầm từ 18k - 27k)
- R9 = 47k - 100k 1/4W (nếu không dùng Volume), 470k - 1M (nếu có Volume ở trước nó)
- R7 = R8 = 1k - 10k 1/4W
- R6 = 200k 1/4W
- R10 = 330k - 390k
- R12 = 100k - 50k (biến trở tinh chỉnh)
- R11 = 27k - 39k
- R1 = 100k
- R3 = 12k -15k

TỤ ĐIỆN:

- Bỏ con C7, C6 không dùng, khi này Gain ~ 3.8 lần.
- Nếu có C7, C6 thật tốt thì mới nên gắn vào để tăng gain chút đỉnh ~ 4.8 lần.

- Các con tụ khác, thích thì bỏ vào, không thích thì bỏ ra :mrgreen:

- L1 nếu có thì gắn vô cho đẹp, không có thì dùng dây điện Cadivi nối tắt lại :lol:



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

Bác lover dậy sớm vậy :shock:



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

Chuẩn bị linh kiện nhé các Bác:



ĐIỆN TRỞ:

- R4=R5=R13 = 27k 2-3W (có thể thay đổi trong tầm từ 18k - 27k)
- R9 = 47k - 100k 1/4W (nếu không dùng Volume), 470k - 1M (nếu có Volume ở trước nó)
- R7 = R8 = 1k - 10k 1/4W
- R6 = 200k 1/4W
- R10 = 330k - 390k 1/4W
- R12 = 100k - 50k (biến trở tinh chỉnh)
- R11 = 27k - 39k 3W-5W
- R1 = 100k 1/4W
- R3 = 12k -15k 1/4W

- R2 = R14 = 47k 1W


TỤ ĐIỆN:

- Bỏ con C7, C6 không dùng, khi này Gain ~ 3.8 lần.
- Nếu có C7, C6 thật tốt thì mới nên gắn vào để tăng gain chút đỉnh ~ 4.8 lần.

- Các con tụ khác, thích thì bỏ vào, không thích thì bỏ ra :mrgreen:

- L1 nếu có thì gắn vô cho đẹp, không có thì dùng dây điện Cadivi nối tắt lại :lol:



Re: Cùng hiện thực hóa Rề HAY - RẺ - DỄ nhất mọi thời đại

Bác DIY-Love post luôn cho anh em linh kiện của bo nguồn nhé, để anh em mua luôn cho tiện. Cảm ơn bác nhiều.



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

Em ngại mỗi khoản biến áp, các thứ khác có thể mua hoặc xin được chứ biến áp ngoài HN đặt người ta còn không nhận làm



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

Bác thử qua bác Phương - Nguyễn trãi xem sao. Em nghe bảo bác ấy chuyên BA thì phải



Re: Cùng hiện thực hóa Rề HAY - RẺ - DỄ nhất mọi thời đại

Có bác nào đăng ký nhận bo mà không làm thì để lại suất cho em nhé. Em khoái làm con này mà đấu nối P2P thì ngại quá.

Thank các bác.



Re: Cùng hiện thực hóa Rề HAY - RẺ - DỄ nhất mọi thời đại

Y chang như cái nguồn của phần công suất của Ampli Ham Rẻ Dở đó Bác



Re: Đăng ký bo mạch Rề HAY - RẺ - DỄ nhất mọi thời đại

CÁC BÁC CHUẨN BỊ BIẾN ÁP NHÉ


Thông số Biến Áp nguồn cho GỀ HAM GẺ DỞ


INPUT
- 220VAC


OUTPUT:
- 120VAC (hay 110VAC cũng được) - 50mA
- 120VAC (hay 110VAC cũng được) - 50mA
- 6.3VAC - 600mA
- 6.3VAC - 600mA



Re: Cùng hiện thực hóa Rề HAY - RẺ - DỄ nhất mọi thời đại

Các thím mà ngại biến áp cho 2 nguồn +/- thì còn cách này còn gẻ và dễ nữa đó là dùng thẳng điện 220VAC rồi tách nó ra bằng điện trở. Chỉ còn phải bận tâm 2 nguồn 6.3VAC đốt tim nữa mà thôi nhưng cái này thì dễ. Chịu khó để ý đầu dây trung tính 1 chút mà nếu có lỡ dựt điện thì em không chịu trách nhiệm vì em chỉ có nhiệm vụ xúi người ta nàm thôi ạ "Một người vì mỗi người; mỗi người ... tự lo lấy thân!"



Re: Cùng hiện thực hóa Rề HAY - RẺ - DỄ nhất mọi thời đại

Em xin Cụ, Cụ sử bậy mà có chuyện gì xảy ra thì bà con tới nhà Em réo chít luôn, Cụ ở bển ai qua tới mà réo nổi :evil: :evil:

Hôm nay Em mới thử con Gề này với bóng 12DZ9, công nhận bóng này hay thiệt, nghe thử trên JBL K2 hay TANNOY WY phê quá, mấy con Gề mấy xấp có mà xách dép cũng không kịp. Khuya rảnh Em post hình và thông số đo đạc lên các Cụ nhận xét nha.



Re: Cùng hiện thực hóa Rề HAY - RẺ - DỄ nhất mọi thời đại

Công nhận cái thím Lọ này trong kho có nhiều bóng thật! Ấy vậy mờ thím ấy cứ bảo chỉ có độc 1 cái tube bên mình :evil:
