Cùng làm Pre HAY-RẺ-DỄ - Đăng ký board đợt mới Tr.132

Diy-chassis cho Pre HRD

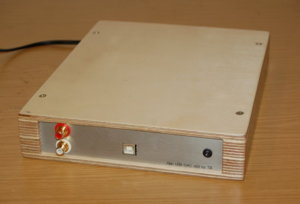

Em sưu tầm trên mạng thấy mẫu chassis bằng gỗ dễ làm và nhìn rất dễ thương, rất phù hợp cho pre này :lol: giới thiệu với các bác. Nếu bác nào có điều kiện đứng ra làm số lượng cho anh em luôn thì quá tốt.



Re: Diy-chassis cho Pre HRD

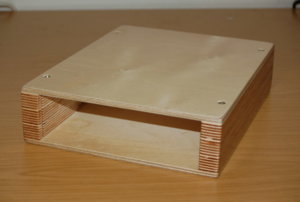

Đây nữa



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

vậy là bác sibachao làm luôn 2pre à?sao em ra tân phước theo như bác chỉ mà không thấy tiệm nào bán biến áp hết?hay bác nhớ nhầm đường?



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

kính thưa các cụ .Em định xài 12au7 và 6H23pi thì phải chỉnh các R ntn và phần nguồn là bao nhiêu vôn cho B+/B- .Bác Đíp Lốp chủ topic hay các cụ thần đèn ơi ,chỉ em vài chiêu với !!!!



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Em đang vào ngó ra trông cái ni đây !!!khi nào ra lò cụ Dzê ới ơi !!!!



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Bác cho em hỏi thêm tí nhe : nếu mua 1 cục BA H. Cầu loại 100W rồi mình chơi 2 đường 120v và 2 đường 6v3 luôn có có chịu nổi hay không ?
Nhờ bác mách hộ em tí nhe



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Bác cho em hỏi thêm tí nhe : nếu mua 1 cục BA H. Cầu loại 100W rồi mình chơi 2 đường 120v và 2 đường 6v3 luôn có có chịu nổi hay không ?
Nhờ bác mách hộ em tí nhe [/quote]
===============
Vô tư đi bác:
Công suất tiêu thụ của Pre là: (120v x 0,05 A) x2 + (6,3V x 0,6A) x2 = 12W + 7,56W = 19,56W vậy bác dùng BA 100W là OK.( Gấp 5 lần yêu cầu)
Theo em cách hay nhất là ở OUT bác quấn 1 cuận 120V - 0,1A và 1 cuận 6,3V - 1,2A rồi chia ra theo kiểu đấu // để cấp nguồn cho 2 File là đảm bảo về cân bằng điện áp và dòng ở 2 File của Pre cân bằng nhau, lại ít nhiễu nhất .



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Tính sai rùi bác ui , Rề gì mà hoạt động với dòng cao áp 100ma dữ vậy.
Công suất tính theo yêu cầu bác Lớp đưa ra là:
P = (120v x 0,05A) x 2 + (6,3V x 0,6A) x 2 = 12W+7.56=19.56W[/quote]
=============
Hì hì, em nhớ lộn thông số BA , nhưng khng ảnh hướng gì đến Hòa bình vì hệ số an toàn càng cao hơn.



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

===============
Vô tư đi bác:
Công suất tiêu thụ của Pre là: (120v x 0,05 A) x2 + (6,3V x 0,6A) x2 = 12W + 7,56W = 19,56W vậy bác dùng BA 100W là OK.( Gấp 5 lần yêu cầu)
Theo em cách hay nhất là ở OUT bác quấn 1 cuận 120V - 0,1A và 1 cuận 6,3V - 1,2A rồi chia ra theo kiểu đấu // để cấp nguồn cho 2 File là đảm bảo về cân bằng điện áp và dòng ở 2 File của Pre cân bằng nhau, lại ít nhiễu nhất .[/quote]
Vấn đề nhiểu do BA ....hình như em đang bị đó bác , em xài 2 cuc BA cách ly 220v ra 110v và 2 BA đốt tim riêng thì chinh DCV về 0 thì rất ok . em vừa đặt 1 BA mới EI 2 cao áp 120 và 2 đốt tim , khi lắp vào thì không chỉnh DCV out trở về 0 DCV được , làm cách gì cung chênh lệch 1 vế > 1v DCV out , vế ít thì 0,5DCV vế nhiều thì < 1,5 DCV out , coi như cái BA EI vừa làm là đê qua 1 bên rồi nên em tham khảo BA xuyến .
Theo như bác thì em phải xài 2 nguồn xuyến cho cân bằng , nếu xài 2 nguồn thi em mua loai < 80 W cho lành và củng hơi rẻ được thêm chút
Thân



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Vấn đề nhiểu do BA ....hình như em đang bị đó bác , em xài 2 cuc BA cách ly 220v ra 110v và 2 BA đốt tim riêng thì chinh DCV về 0 thì rất ok . em vừa đặt 1 BA mới EI 2 cao áp 120 và 2 đốt tim , khi lắp vào thì không chỉnh DCV out trở về 0 DCV được , làm cách gì cung chênh lệch 1 vế > 1v DCV out , vế ít thì 0,5DCV vế nhiều thì < 1,5 DCV out , coi như cái BA EI vừa làm là đê qua 1 bên rồi nên em tham khảo BA xuyến .
Theo như bác thì em phải xài 2 nguồn xuyến cho cân bằng , nếu xài 2 nguồn thi em mua loai < 80 W cho lành và củng hơi rẻ được thêm chút
Thân[/quote]

Theo em nghĩ không phải biến áp mới EI của bác có vấn đề đâu! :wink:
Vấn đề ở đây có thể là do sai điện thế phân cực của đèn đầu. Vì bác đang xài cao áp 110V,nay chuyển sang 120V bác nên xem lại con điện trở Cathode(chân7)và 2 con điện trở ở anode(chân 1&2).



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Theo em nghĩ không phải biến áp mới EI của bác có vấn đề đâu! :wink:
Vấn đề ở đây có thể là do sai điện thế phân cực của đèn đầu. Vì bác đang xài cao áp 110V,nay chuyển sang 120V bác nên xem lại con điện trở Cathode(chân7)và 2 con điện trở ở anode(chân 1&2).[/quote]
Bác truongchi69 có thể nói rỏ thêm tí nửa ....nếu có thể có hình minh họa thì may ra có thể em hiểu , còn nói thì em chưa hiểu Cathode , anode là cái gì chổ nào đâu bác truongchi69 ( em bị mù mà khoái chơi nên như vậy )
Theo ý của bác em nghỉ là bác kêu em thay mấy con trở mà bác nói bằng trị số khác ..?
Sau khi xem lai bo mạch theo bác có phải là 3 con trở có trị số sau : 15k 1/2 W thấy con trở nầy nối với chân 7 và 27k 2 W nối chân 1 , 2 ... có phải là mấy con nầy hay không bác ,
Nếu thay thì bao nhiêu là thích hợp , em làm đúng theo trị số mà bác DIY_lover đã bót lên ?



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

"Em sẽ tranh thủ viết bài thật cặn kẽ về cách cân chỉnh Gề HRD này đạt hiệu quả âm thanh tốt nhất trong vòng 1 tuần nữa ..."

Em chờ bài này của bác "chủ xị" nè



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

em cung đang chờ đây ạ, bộ của em lắp xong rồi, đang chạy thử nhưng vẫn thấy chưa ổn lém
điện áp tại chân 7 của đèn 6c4 là -1,3 - 2.9 v, không biết có ổn không bác chủ topic ơi :lol:



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Bác diy lover ơi!
Em đã chuẩn bị hòm hòm rồi, chỉ còn chassis và bộ kit của bác thôi. Chassis thì đơn giản, còn bộ kít của bác bao giờ có vậy? Có là bác pm cho em cái để em còn chuyển khoản nhé.
Cái relay của bác có phải loại H3Y-4 KHÔNG?



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Chính hắn đó bác ...... Nhưng em hơi dở không tính nên mua loại dùng nguồn 12V giờ phải thêm 1 cái nguồn nhỏ 12V cấp cho relay timer .
Cái relay của bác hiệu Omron cho trể nhất 30 giây , nếu mà đúng vậy thì em và bác đang cùng xử dụng



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

@ Bác Linhmoi:
Em không biết các con trở ở đèn đầu này bác đang xài với trị số là bao nhiêu?Nếu bác đang xài con 33K// 27K cung cấp cao thế cho đèn(nối vào chân 1 và 2) thì bác thay con 33K đó bằng con 27K luôn(nghĩa là hai con 27K // với nhau).Lúc này bác đo vào chân 1 và 2 sẽ có cao thế khoảng 70V.
Bác đo volt ở chân số 7 (cathode) xem bao nhiêu volt?Bác điều chỉnh điện trở ở chân này sao cho điện áp ở chân này xê dịch từ 1->2v.
Chúc bác thành công!
Ui! bác đang xài con R 15K ở chân số 7 à? Bác thay con này bằng con 27K như bộ kít xem sao! :wink:



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Relay của em là 60s. Mà toi rồi, nguồn của em cũng ko có đường cấp 12v. Mà hình như con này của em dùng nguồn nuôi 220v thì phải. Các bác xem hộ nhé.



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Theo em nghĩ không phải biến áp mới EI của bác có vấn đề đâu! :wink:
Vấn đề ở đây có thể là do sai điện thế phân cực của đèn đầu. Vì bác đang xài cao áp 110V,nay chuyển sang 120V bác nên xem lại con điện trở Cathode(chân7)và 2 con điện trở ở anode(chân 1&2).[/quote]
==========

Em hơi băn khăn là sao lại vậy
Xin hỏi bác: 2 cặp cuộn OUT 120V và 6,3 V có cho điện áp ra bằng nhau không ạ ( cùng 120V và 6,3 V ).
Em nghĩ cách cuốn của em lả chỉ cuốn 1 cuộn Out 120V và 6,3V rồi nuôi cả 2 vế của Pre thí cao áp ( 120V) và đốt tim ( 6,3v) cả 2 vế là bằng nhau tuyệt đối mà.( Chú ý chỉ tăng cỡ dây lên để đú cấp dòng cho 2 vế : Cao áp 0,05a/vế x 2 vế = 0,1 A; đốt tim: 0,6 A/vế x 2=1,2A).



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Tuyệt đối không được làm như vậy!
nên làm đúng như Em đã trình bày vì Em đã thử nghiệm rất nhiều phương án rồi, trừ khi bác muốn tự tìm ra chân lý



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Đúng là Bác dùng nguồn 220V cấp cho relay . . . cho khỏe



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Còn Volume, công tắc, RCA . . . nhiều lắm ạ
Khi nào bác show hết các thứ đó thì Em sẽ có KIT :mrgreen:



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Vậy à bác truongchi69 2 con trở chân 1,2 là 2 con 27k 2W đấu // mà bác vậy thì chỉ thay con 15k ở chân 7 thôi bác truongchi ui , nảy em đo thử thì chân 7 em để thang 2,5DCV kim chỉ nhích chút xíu em đoán chưa đến 1v còn chân 1, 2 thì khoảng >55 DCV , em đo là đang xài cao áp 110v , chút nửa em lắp BA 120v vào rồi đo lại coi sao , có khi em thấy chỉ thay con trở 15k ở chân 7 lên 27k là vừa



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Trời! Các Cụ mod cái mạch tùm lum vậy cà, Em đã mô phỏng và thử nghiệm nhiều mới ra các giá trị tối ưu đó đó . . . :wink:



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

vinh67 wrote:
. . . Em nghĩ cách cuốn của em lả chỉ cuốn 1 cuộn Out 120V và 6,3V rồi nuôi cả 2 vế của Pre thí cao áp ( 120V) và đốt tim ( 6,3v) cả 2 vế là bằng nhau tuyệt đối mà.( Chú ý chỉ tăng cỡ dây lên để đú cấp dòng cho 2 vế : Cao áp 0,05a/vế x 2 vế = 0,1 A; đốt tim: 0,6 A/vế x 2=1,2A).Trời Ổng này ........... Bác Thi cho Ổng quấn +- 120V hoặc 240V rút giữa bỏ qua bỏ lại mấy con điốt cho Ổng tẩu luôn đi.................
Em chuồn......................



Re: Cùng làm Rề QUÁ HAY - RẺ - DỄ nhất mọi thời đại

Những cái này nhỏ mà bác, một buổi đi chợ là xong thôi. AE đang khát quá rồi bác ơi! Em định mua mấy quả jac RCA loại rẻ tiền rồi mạ bạc hoặc tráng thiếc, theo bác có được không?
