Cùng làm Pre HAY-RẺ-DỄ - Đăng ký board đợt mới Tr.132

Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Sắp có Kit cho món này chưa các cụ ơi ?



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

thanks bác Via , mấy câu hỏi khác em tự - từ từ trả lời .



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Từ từ, bên hay rẻ dễ réo suốt ngày nè Bác ơi :lol:



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Hôm nay Em téc thử cái mạch RỂ HAY NHỨT MỌI THỜI ĐẠI xem thử nó hay tới cỡ nào :mrgreen:

KẾT QUẢ THẬT BẤT NGỜ

Em cho chạy Rà trên pc mấy tiếng thấy mạch rất ổn định, thông số thuộc loại không thể có Rề nào qua mặt được.

ĐÂY CHÍNH LÀ THIẾT KẾ RỀ VÔ ĐỊCH

Sơ đồ y như Cụ dze thiết kế

Thông số :


- Gain ~ 10dB (hơn 3 lần tí xíu)
- Băng thông 0Hz - 50kHz : phẳng tuyệt đối
- THD: 0.023% với output = 3.5Vp-p



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Với thiết kế Rề này nếu các Bác fan bán dẫn không khoái đốt tim đèn rối rắm thì có thể thay bằng IXCP10M45S vẫn chạy tuốt



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Cụ Dze ơi, Em thấy bóng 6H1P-EV còn dẻ nên định hỏi Cụ nếu dùng bóng này vô có cần chỉnh mạch lại không ạ ?
nếu được vậy thì cái Pre này cho âm thanh vô địch với giá cũng vô địch rẻ luôn



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Theo em thì ... không nên!
Tuy nhiên thím đã nắm vững được mạch cộng với mô phỏng thì chiệng thay đổi thiết kế trên bench nhanh như chớp. Quá lắm là bay cục ampli hay loa mà thôi. Thím cự tự sướng thử xem sao? :mrgreen:



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Cái rề này âm thanh trung thực kiểu... mười hai a u bẩy



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Dạ, Em cắm rút trên Còm bu tơ thì thấy thay bóng mô dô chỉ cần chỉnh cái pot chút xíu là chạy ok liền hà, Công nhận cái mạch Cụ thiết kế siêu thiệt!
chính vậy nên Em lại nảy ra ý định là đổi tên mạch này thành :

PRE HAY NHỨT MỌI THỜI ĐẠI - PRE CẮM RÚT THẬT THOẢI MÁI

xin Cụ cho ý kiến xem như vậy có được không ???



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Em thì thấy lúc thì âm thanh kiểu Sá ớt ên bả, lúc lại Sá chém hưa hưa, có lúc lại Sá hát hưa boa . . .



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

@Dze: Cụ không nên gọi là các thím, nghe kinh chết đi được! :mrgreen:



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Em đồng ý với Thím Úp!
Thím Dze dút kinh nghiệm nha :mrgreen:



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Lệnh ông không bằng cồng bà! Thím đã là mạnh nhất không còn chức vụ nào cao hơn đâu các thím ạ ! :mrgreen:

Ờ mà em nhớ giá trị R4 ở G-spot của U2B là 10k chứ đâu phải 1 Ohm như trên côm pu tơ mạch của cụ đâu cà?



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Zin của R4 là 0k mờ Cụ, mà Em tét roài, từ 0k - 10k thì kết quả cũng như nhau



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Hớ hớ em nộn! :evil: Mà cũng tại cái mô phỏng của thím gắn thêm cái điện trở giá trị 1 Ohm vào làm em tưởng thím lộn trị số nên đâu có dòm lại mạch nguyên thủy của GVTeam nên mới "mắng" lầm thím :mrgreen:



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Hay quá, các cụ ra PCB đi ạ



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Đang ra từ từ . . .



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

C . . o . . ó . . . r . ồ . i



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

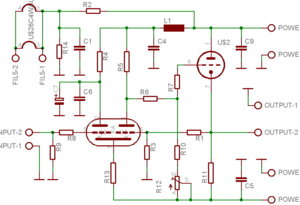

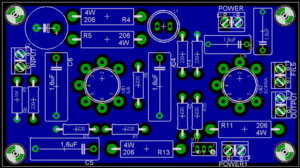

Bản chính thức



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

>>



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

>>>



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

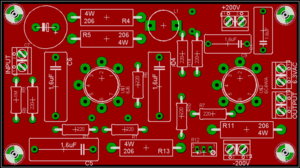

làm xong ra trông nó giống như thía này



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Bắt chước Cụ Via, cây đèn đầu Em dùng 6J6 cho nó đồng hạng cân :mrgreen:
Cây sau thì Em chịu thua thiệt chút xíu (vì tìm đâu ra 5842 ) phải dùng 6C4WA
Xét về tiêu chí Rẻ Đẹp thì Em ăn đứt Cụ Via roài :lol:

Cụ Via ơi, ấn định thời gian thi đấu được roài . . .



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

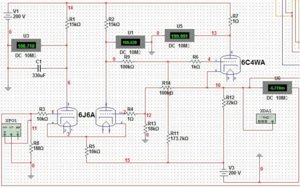

Xin phép Cụ Dze em chỉnh cái mạch lại chút xíu để chạy bóng 6J6A và 6C4WA, kết quả cũng khá ổn.



Re: Rề OTL OCL - PRE HAY RẺ DỄ NHẤT MỌI THỜI ĐẠI

Giản đồ Bode
