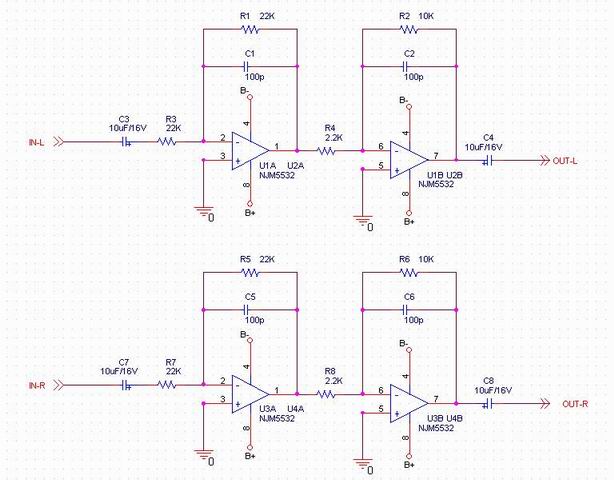

Em lướt qua vài shop audio DIY thì nhận ra Volume relay( nhiều bác rất có nhu cầu) nhưng giá thành còn cao quá không hợp với đa số dân DIY như anh em nhà ta nên nảy sinh ý định làm volume relay cùng các bác về cái Volume này thì sẽ có các tiêu chí sau:. 1.nó là loại logarit 2.cái kit bán sẳn thì cho tín hiệu qua nhiều điện trở nối tiếp nhau quá ,mà điện trở thì luôn có sai số+ồn,cộng nhiều điện trở sẽ cho sai số lớn+ồn nhiều( như vậy là không hí-èn rồi),anh em ta sẽ làm loại qua ít điện trở nhất 3.Volume dự định làm sẽ có 33 nấc từ -64dB đến 0dB 4.Trở kháng tương đương là 10K 5.là loại xì tê Các bác cùng làm với em nhé! Em có sơ đồ tham khảo sau và giá trị điện trở trong file PDF:
Em tìm được loại relay EC2-5NJ của hãng NEC có dòng tiêu thụ thấp và có 6 tiếp điểm lại rất nhỏ gọn nữa. Em chơi luôn 100 cái.
Không biết bác Tuấn chuối có làm cái volume này chưa? Nếu chưa thì mời bác chuối và các bác cùng tham gia nhé nếu đã làm rồi thì rì viu cho em để em học hỏi chút kinh nghiệm ạ! Bác Tuấn chuối ới ời!

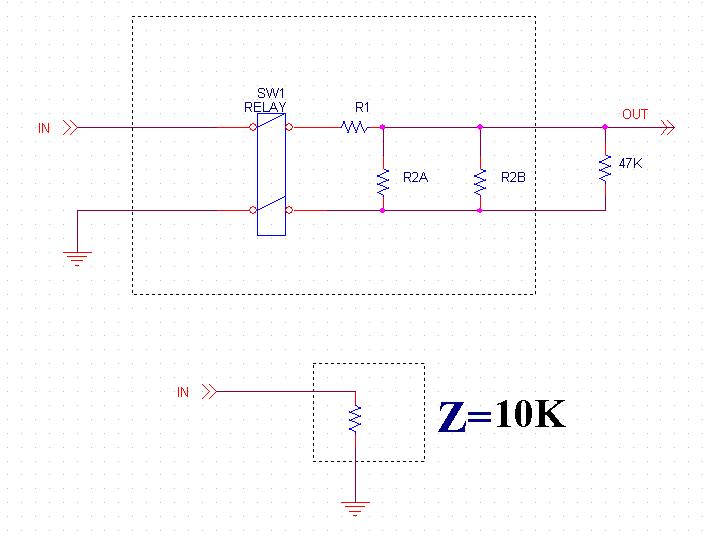

mạch relay này chỉ đóng từng relay đơn lẻ thôi nên không tiêu thụ dòng lớn và sẽ không gây nhiểu ù gì lên tín hiệu âm tần cả,khi 1 relay đóng(2 cái khi ghép xì tê) thì tất cả các relay còn lại được hở ra, tín hiệu chỉ qua 1 điện trở duy nhất trước khi đi ra .
Dạ có em Em cũng máu vụ này nhưng chưa làm bao giờ , hiện đang tìm hiểu sơ đồ của bác là cái răng - Theo em nên làm theo kiểu order group . Linh kiện nhiều, thêm nữa lại có cả vi điều khiển 89C51 nên mình sẽ đặt hàng qua trang digikey.com là tốt nhất. Cái nào dễ tìm thì mua ở VN . Tiếp theo là những ai làm theo mạch này thì đăng ký, tùy theo nhu cầu trở kháng thì sẽ ra trị số điện trở khác nhau. Sau đó mới lên được list linh kiện , order 1 lần là xong , em có thể lo vụ này - Điện trở nên tìm loại metal film 1% là ổn - Em băn khoăn con vi khiển 89C51 kia lập trình thế nào ? - Chân số 13 bắc ghi là IR nối vào em VS0308, có nghĩa lấy từ con progammable sensor interface ? Em chưa hiểu lắm - Chân A, B, C, E1, E2 là mã hóa địa chỉ . Sau đó vào con 74HC4515 để giải mã địa chỉ ra chân M1-32 , lại vào 7404 để đảo P1-32, rồi lại qua darlington ULN2803 ra R1-32. Nếu thế thì chỗ mạch đóng rơ le phải là R1-32 điều khiển đóng mở chú bác nhỉ ? Sao lại là M1-32 ? Em không hiểu ? - Làm riêng PCB phần pre và phần relay điều khiển bác nhỉ ? - Nếu em làm volume balance thì gấp đôi linh kiện và sử dụng cả chân P0.0-0.7 bác nhỉ ?
Phần điều khiển chơi PIC đi các bác ơi, vừa gọn nhẹ mà vừa chuyên nghiệp, có thể tăng thêm chức năng điều khiển từ xa, chuyển mạch đầu vào luôn. @bác Tuấn chuối : 8051 HN đầy, rẻ rề có 20k 1 con. Còn nếu các bác thích dùng PIC thì cũng thế, PIC 16F628 khoảng 30k 1 chú, em mua lâu nên ko nhớ chính xác lắm.
Hi bác Tuấn chuối! Bác Tuấn chuối thắc mắc 4 chổ em sẽ trả lời tuần tự theo ý của em nhé 1-chân 13 nối vào mắt thu hồng ngoại em option sẳn để sau này mình dùng cho điều khiển từ xa 2-chân ra của ULN2803 sẽ được nối vào trạm 40 pin để đóng relay mà (R1-R32) bác xem lại ,có lẽ bác chuối nhầm! hay bác nhìn bên cái board relay, thôi chết board này em ký hiệu 1 đằng board kia em ghi 1 kiểu rồi! :lol: 3-PCB mình sẽ làm riêng phần control+driver luôn,phần pre + relay làm chung PCB 4-Em chưa hiểu? em làm cho 2 kênh rồi không hiểu ý bác muốn phát triển thêm gì? phần linh kiện tạm thời em có gần đủ,nhưng chắc là phải bỏ đi nấc -64dB vì anh em ta chỉ có 32 chân điều khiển relay thôi. phần lập trình thì em biết chút ít nhưng nếu có bác nào chuyên hơn thì em xin nhờ Bác chuối và các bác đóng góp thêm ý tưởng em sẽ hoàn thiện
Có điều kiện làm thì thích thật, đứa con tinh thần thật là có giá trị Nhưng có ý nì "Đơn giản đến mức có thể" (Câu danh ngôn nghe thoáng đâu đó, quên mất nhưng đại loại ý nghĩa là thế này) sẽ hay hơn (về mọi phương diện) --------------------------- Nói ngắn họn, xúc tích, có thể hơi khó hiểu, nhưng hiểu rùi thì rất ... đúng :mrgreen:
Các anh em đang lấy cái phức tạp làm cái đơn giản nhất ấy bác ạ! Tín hiệu đi qua cái volume giờ đây chỉ còn qua duy nhất 1 con điện trở thôi.
Đồng ý với bác, Trước hết bác tự làm "đơn giản" bài post của mình bằng cách: 1) không bôi màu lòe loẹt; 2) dùng cỡ font chữ mặc định cho dễ đọc, dễ nhìn. Cảm ơn.
89c51 lập trình bằng asm hoặc c đều được nhưng để dảm bảo hiệu suất thì nên dùng asm ah, con này bán đầy ngoài chợ ko quá 20k 1 em ah
Không hiểu anh Tí ơi? Vừa điều khiển trên máy vừa remot mừ? Em có người giao phần lập trình rồi he he...anh Tí giúp cái này nhé!
volume xung là cái volume anh hien nói đấy, có 2 xung a b dấy mờ. dạo này em lu bu wa chắc ko dám đảm nhận vụ này đâu ah
Anh Tí giúp dùm 1 tay anh Tí ơi! Em nhận phần Schematic+layout Bác Tuấn chuối lo cái vụ Part lits+order Pcb và schematic em làm tới đâu post lên tới đó,chắc là file orcad luôn để các bác khác có thể chỉnh sửa tùy theo nhu cầu sử dụng. Giúp nhé

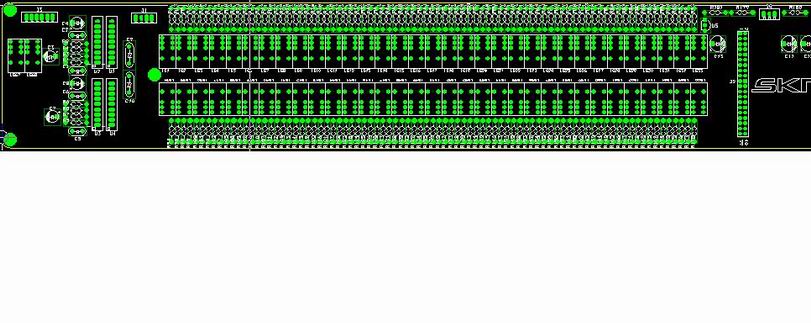

Báo cáo các anh em trên diển đàn là phần cứng của Volume relay(PCB+Schematic) hiện giờ em đã làm xong. Vì file orcad có dung lượng quá lớn nên không post lên được. Em chia sẽ hoàn toàn free tới tất cả các anh em ,các anh em nào cho địa chỉ mail em sẽ gửi ngay hoặc ai biết cách post file lớn thì chỉ giúp để em post lên dùng chung. Riêng phần lập trình và part lists thì chờ Bác Tuấn chuối + 1 anh em nào đó có thể giúp thì pm cho em, em sẽ trình bài rõ ràng là chân nào dùng để làm gì và phối hợp với phần cứng ra sao. Em đã hoàn thành nhiệm vụ. :lol: Thân.
