Cùng nhau tự quấn biến áp nguồn

Ô H13 chưa chỉnh lại theo ô B13 , lúc đó 2 bên tương đương nhau .
Ô H13 để chỉnh số vòng trên vôn cho chẵn ( các điện áp thấp ) dễ quấn, phục vụ quấn có CT ...



Trước đây em dùng Fe 4 dầy 5.5 nên giá trị ở cột G và H same nhau nên em nghĩ cột H là làm tròn.
Giờ dùng Fe 3.2, dầy 5 thấy nó chênh lệch nhiều quá. Em chưa hiểu ý anh RÙM lắm. Cụ thể em quấn không có CT, vậy em phải chọn số vòng dây tc ở cột G hay H?



Làm gì thì cũng có gốc chứ .

1. Ô G là số vòng tính theo số vòng trên vôn của ô D13 ( cái này do diện tích lõi Fe quyết định ) - nhưng thường là lẻ , không thực tế cho tất cả các mức điện áp .

2. Ô H là số vòng tính theo Số vòng trên vôn của ô H13, đã được cân chỉnh cho phù hợp với từng biến áp cụ thể .

Vậy cái ta cần là cái thực tế chứ không phải lý thuyết ( thực tế nó chạy quanh lý thuyết chứ không áp hẳn vào )

Ví dụ nhé : nếu theo công thức ta tính 6.3V là 12.6 vòng thì quấn làm sao ?



Thanks anh RUM. Giờ em đã hiểu.



Xin chào các bác,

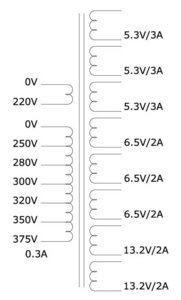

Em dự tính quấn cái nguồn đầu tay. Nhưng chẳng hiểu em sinh ra vào cái giờ nào mà em tham thế, em tính làm một cái nguồn "n trong một", tức là cho ra càng nhiều ngõ càng tốt để sau này dùng cho nhiều dự án và mod vô tư, trước mắt là cho dự án GU50. Cái "tham vọng" của em được thể hiện trong file đính kèm. Các bác coi dùm em:
(1) Có khả thi không?
(2) Cần phải chỉnh sửa những chỗ nào để đạt hiệu quả sử dụng tối ưu?
(3) Nên bỏ bớt hoặc thêm vào những gì? (lại tham lam nữa).

Em cảm ơn các bác.



Chắc mua Fe cỡ ngoại hạng 60 mà quấn
Mua luôn tẻminal điện lực để ra dây .



Quả đầu tiên thì làm vừa phải thôi bác ơi, không có vấn đề j mà bác bỏ đi nhiều dây thế cũng phí :lol: (160K/1k dây đó bác) Hic bác tham thật.
Chưa dám nói đến FE đến các đầu dây mà bác phải cho ra (Nếu các cuộn đốt tim có CT nữa) thì em cũng chạy. :lol:



Bác rùm cũng phải bó tay với đề bài này, thảo nào donquyhote dám đánh nhau với cả cối xay gió(spam tí bác đừng giận).
Theo em, nếu muốn nguồn đa năng thì làm BA đốt tim thông dụng và BA cao áp riêng. Nếu bác định làm 1 BA thì theo em bắt trước bác rùm làm cao áp ra:0V- 10V-270V-300V-350V> như vậy bác sẽ có :260, 270, 290, 300, 340, 350v, Đốt tim theo em chỉ cần 1 con 5.3v, 2 con 6.5v, 2 con 13.2v thế là quá đủ dùng rồi!!!
Mong bác sớm hoàn tất dự án.

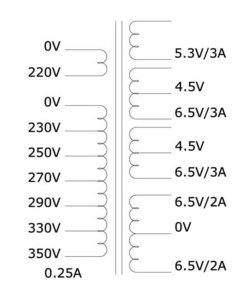

Không đủ cửa sổ để quấn, đừng tham quá .Cục nguồn bác nên có thông số như sau :
Sơ cấp : 220V
Thứ cấp 1 : 230,250,270,290,330,350 V , I =250mA (Min)
Thứ cấp 2 : 1cuộn 5V (3A), 1 cuộn 12.6V (2A min) (6.3V - 0 - 6.3)
2 cuộn 6.3 V (2A min) có thể quấn (0 -4.5V-6.3V)
Regards,



híhí...hôm qua gặp mặt, các bác chửi em quá chừng vì cái tội tham lam (chắc bà con xa với Hốt Tất...Liệt). Túm lại là cái dự án của em nó mang phong cách AlQueda... Bác nào đọc qua đề bài này cũng đều lắc đầu ... ngao ngán. Cũng tại vì em nhập vô cái file excel thấy thêm vài cuộn nữa mà nó còn khoảng trống hoài, nghĩ bụng càng quấn nhiều thì càng dẻo tay nên cứ làm tới tới.
Gút lại là em sẽ theo phương án của bác HUNGHKQ: (nghe bác ấy giải thích thì quả là chí lý, và một cao thủ nói là phưng án đó là quá ok rồi)
- Sơ cấp : 220V
- Thứ cấp 1 : 230,250,270,290,330,350 V , I =250mA (Min)
- Thứ cấp 2 : 1cuộn 5V (3A), 1 cuộn 12.6V (2A min) (6.3V - 0 - 6.3)
2 cuộn 6.3 V (2A min) có thể quấn (0 -4.5V-6.3V)

Em vẫn trừ hao một ít phòng sụt áp (5 --> 5.3; 6.3 --> 6.5;..) có ổn không các bác?
Theo bảng excel thì tính ra số vòng/vôn = 1.78, nhưng em chọn 2.15 để cho an toàn và số vòng dây đốt tim chẵn một chút có được không?

Cảm ơn các bác đã tận tình chỉ giáo.



các cuộn đốt tim bác nên quấn dư thêm một chút . Trong TH nếu dư thì dùng điện trở R=0.1 - 0.2ohm đè xuống là OK
Cuộn 5V (5.3V) nên quấn cở 12vòng
Cuộn 6.3V (6.5V) nênquấn cở 15 vòng
Cuộn 12.6V (13V) nên quấn cở 29 vòng

dây nên mua loại : D 065-0.70mm : 450g
D0.35 : 300g
D1.2mm : 100g
Nếu dư dây 0.35mm và 0.70mm thì chập lại để quấn cuộn đốt tim 6.3 V và 12.6 V là OK
Regards,



Về FE em nghĩ tầm 40 là được rồi, 45 thì hơi lớn chút.



Em sẽ đi mua đồ đúng theo liều lượng các bác đã tư vấn. Cảm ơn các bác nhá.
Như vậy là xong khâu chuẩn bị. Bắt đầu vào hành trình dệt lụa.

Mà sao em post bài khó thế nhỉ, hay bị "cannot find sever" lắm.



Chào các bác
Em định mod lại con ampl el34 TQ của em nhưng hiện tại phần biến áp của nó không có quận 5V 3A cho đèn nắn.
Để sử lý em định dùng 1 biến áp khác nhỏ hơn vì không còn đủ không gian.
Xin các bác cho em hỏi:
Biến áp chỉ có quận sơ cấp 220V và 1 thứ cấp 5 V 3A thì dùng fe bao nhiêu là đủ (càng nhỏ càng tốt vì không có nhiều diện tích)
Nếu dùng Fe đó thì các bác cho em chỉ số dây, số vòng quận sơ, số vòng quận thứ.



Nếu mua mấy đồ quấn sẵn ngoài chợ của TQ thấy ghi 5A và nhiều đường ra 6 V; 9V; 12 V có được không.
Muốn biết nó có đủ dòng không thì làm cách nào?



Em đang bị về biến áp nguồn, các bác cứu với.
Số là con pre của em chạy áp danh định cho anot là 200 v. em có lõi b/a của Nga cửa sổ 10,5cm2 tính ra 4,3v/vôn, quấn 250v xoay chiều,nắn bằng đèn van 5u4c của Nga (E không đánh được chữ cái Nga ) đấu vào mạch áp 1 chiều chạy có tải chỉ còn 110v. Dây em quấn 0,25mm,dòng tiêu thụ chỉ 65mA .Sao áp tụt thê thảm vậy nhỉ.Em đo xoay chiều lúc đó là 225v .các bác xem và chỉ bệnh giúp em



Có khi do cách nắn chứ có phải biến áp đâu .



Dạ, đèn 5u4c của Nga có 4 chân. 2 chân đốt tim thì đo được bằng đồng hồ thang om,2 chân còn lại phải là anot ah
Biến áp em quấn có rút giữa mà, đốt tim em dùng b/a riêng 5,5v lận



Chào các bác
Em thấy mình cứ phải dùng nhiều quận khó quấn mà rất nhiều đầu.
Không biết làm như thế này có được không?
2 quận 6,3 V em chỉ quấn 1 quận nhưng dùng dây to hơn (có thể to gấp đôi) sau đó khi đốt tim thì cứ chia ở 1 đầu ra có được không?
Nhờ các bác chỉ rúp



Được bác à nhưng với điều kiện đó là đèn đốt gián tiếp, còn đèn đốt trực tiếp thì không nên. Cỡ dây thì bác cứ tính sao cho đủ dòng của cả 2 đèn bác định đốt + thêm 20% cho nó chắc



Các bác ơi tư vấn giúp em!

Người ta cho em cục nguồn mà bị mất hết thông số, các bác chỉ giúp em cách tìm ra in out thế nào. Cảm ơn các bác nhiều!



Re: Các bác ơi tư vấn giúp em!

Mang qua nhà em tìm giúp.



hi!

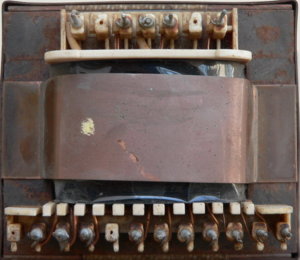

em vừa mới quấn xong 01 cục biến áp nguồn như công thức của anh rum chưa ngâm chỉ mới vô phe xiết ốc chạy thử xem có bịnóng không . thông số hơi lệch tí không biết có sao không . cuộn 350 đo được 330v (đo bằng đòng hồ số(03 cuộn 6.3 thì 01 cuộn 6.5 còn 02 cuộn 6.3 đủ , 5.2 đủ . vậy không biết có ỏn không vậy anh rum . đang chuẩ bị quấn tiếp 02 opt hteo công thức của anh teablue , em định nhờ anh rum cho lại sơ đồ mạch để ráp .
chân thành kính báo!



Re: hi!

Còn chờ gì nữa, xiết luôn đi .
6.3V là hơi yếu ( nhưng phải xem áp vào có đúng 220V không )

<ạch của bác AudioTo đây :


http://vnav.net/forum/viewtopic.php?t=2 ... &start=280

Thú thật là em hổng nhớ là có bao nhiêu bác thành công theo mạch này :lol:

Nghe nói Bác Virgo có fe để quấn OPT trong chương trình cạnh tranh với tanBinhGroup đó :lol:



Xin chào anh Nobita, anh vui lòng vào topic này xem nhe
