Cùng nhau tự quấn biến áp nguồn

Các bác ơi, làm ơn hướng dẫn em DIY cái nguồn cho 6Pi3C với, hiện tại em vừa gỡ cái biến áp UPS được 1 đám EI có thông số sau:
Lưỡi = 38mm
Dày = 40mm
Các bác làm ơn hướng dẫn hoặc tính toán dùm thông số con nguồn lắp cho mạch SE & PP đèn 6Pi3C với!
Đây là prj đầu tay của em, em sốt ruột quá rồi.
Cảm ơn các bác nhiều!

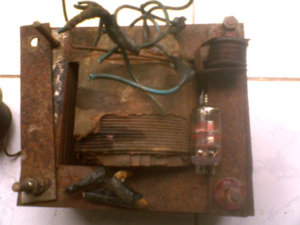

Em vừa moi ra được 1 cái biến áp 220/15A của Taiwan , cũ lắm rồi , chỉ còn cái cục dưới hình thôi . Mấy huynh hiến kế giùm em xem cái này làm được gì không ?



Nếu là em, em sẽ rã ra hết, rửa sạch sẽ và quấn lại theo mong muốn



Không có máy đo sao tự quấn được hèm . Cọng đồng nó có bọc 1 lớp gì lạ lắm , không giống vecni cách điện . Em nghe nói đồng thời trước tốt hơn bi giờ , nên em mới vác lên đây hỏi ah' .



Quấn xong mà không đo thì sao biết nó được hay không ?
nếu mà đo chất lượng Fe thì thuộc trường phái cao siêu rồi, nó chỉ áp dụng cho project lớn, phục vụ cho nhiều mục đích, quấn chơi thì cứ vô tư đi .
đồng thời trước tốt hơn bây giờ thì em mới nghe, nhưng em chắc là dùng dây cũ quấn lại sẽ khó khăn và lãng phí thời gian vì hiệu quả không như mong đợi .



Bác Rum nói vậy là em hiểu rồi .



Cám ơn bác Rùm đã cho em từ khóa "Excel". Nhu cầu của em là:

U1= 385 VAC , 220 mA
U2=288-290VAC , 70 mA
U3=12.6 VAC , 4 A
U4=6.3 VAC 1.5A
U5= 5VAC , 3-5A

Sau khi cân chỉnh tới lui cho chẵn kich thước dây, em có kết quả sau. Nhờ các bác kiểm tra xem em tính có đúng không (em định dùng bộ Fe rộng 4.5cm, dày 4.5 luôn). Mà nghe nói lõi nhựa nó lên đến 5, Fe thì chỉ có 4.5, nếu sự thật như vậy có cần mua thêm Fe lèn vào cho chặc không ạh?



Dự án gì đây! Anh đã xong sơ cấp rồi, tới thứ cấp luôn đi.



em làm cái GU50. Cái lõi nhựa em cưa bớt 1 khúc cho vừa với bộ Fe (4.5x4.5). Đã xong cuộn sơ cấp 0-110-220. Trưa mai em đi mua dây các cuộn kia .. tình hình đang tương đối thuận lợi . Vecni và dung dịch pha loãng mua ở đâu vậy các bác?



Mua vecnni ở Nhật Tảo luôn! Mua nhiều nhiều cho em ngâm ké với! :lol:



Em đã quấn xong, ngâm vecni xong hết rồi, cắm điện đo không tải thì thấy ko rung, không nóng, các cuộn đốt tim đều ra đúng tính toán (5.4V, 6.7V, 12.8V). Nhưng các cuộn cao áp thì đều sụt xuống chỉ còn khoảng 98% tính toán. Ví dụ cuộn 420V thì còn 413V, 360V thì chỉ có 353V. Điện vào đo đúng 220V. Kết quả như vậy có bình thường không hã các bác?

Em ngâm thẳng vào vecni loãng mua sẵn, ko pha xilen, bây giờ cái cục nó vằn vện đen vàng lẫn lộn, không biết có vấn đề gì không.



Bình thường thôi, có tải mới có thể " không bình thường"

bác ngâm verni không pha thì chịu khó đợi 1 tuần mới khô nha .



Muốn khô nhanh thì lấy cái khăn lông cuốn biến áp lại rồi đem phơi nắng! Khoảng 1-2 ngày là nó khô ngay ấy mà!



Có một sự thay đổi nhỏ về thời gian, dự án GU50 sẽ được tạm hoãn, nhường chỗ cho dự án GVPre. Cục nguồn này em sẽ cất vào tủ, tha hồ cho nó .. khô . Em bắt đầu quấn cục khác cho cái pre đây. Cục này cũng xài cho pre được (vì có đường 280V/80mA và đủ các loại đốt tim), nhưng to nặng quá, và em cũng ... ghiền quấn biến áp mất rồi.

Post cái hình lên cám ơn bác Rùm.



Các bác quấn biến áp nguồn ơi, tôi còn có vấn đề này phân vân chưa biết thế nào đây khi quấn cuộn thứ cấp:

Ví dụ cần cao áp B+ là 300V và dòng là 0.2A
Trường hợp 1 : Khi dùng nắn 2 diot và cuộn cao áp có rút giữa thì quấn 2 cuộn 300v+300v dây cỡ 0.3mm
Trường hợp 2: Khi nắn cầu 4 diot thì chỉ cần 1 cuộn 300V dây 0.3mm

Như vậy thì trường hợp 1 sẽ tốn dây hơn làm chật cửa sổ Fe và không kinh tế. Hay là khi cuấn cao áp cho trường hợp 1 thì tiết diện dây chỉ cần nhỏ bằng 1/2 dây của trường hợp 2.



Ví dụ cần cao áp B+ là 300V và dòng là 0.2A
Trường hợp 1 : Khi dùng nắn 2 diot và cuộn cao áp có rút giữa thì quấn 2 cuộn 300v+300v dây cỡ 0.3mm .

Nếu quấn theo cách này bác dùng dây 0.25mm là được

Trường hợp 2: Khi nắn cầu 4 diot thì chỉ cần 1 cuộn 300V dây 0.3mm

Trường hợp này bác phải dùng dây 0.35 mới đủ dòng



Em quấn một cục Fe 36, dày 50 (fe mới ở NTao), các cuộn như sau:
Sơ: 220V, dây 0.5, 610 vong.
Cao áp: 280V/80mA, dây 0.2, 776 vòng (có ra thêm 220V, 290V, 340V nũa nhưng ko dùng).
Đốt tim: 2 cuộn 6.5V/3A, dây 1.25, 18 vòng.
1 cuộn 5V/3A, dây 1.25, 15 vòng.

Đã ngâm verni theo tỉ lệ 2 xị xilen 1 xị verni (hơi loãng). Để khô 1 tháng.

Gắn cục trên vào mạch nắn điện DC, tất cả đều chạy tốt, không rung không nóng, điện áp DC cho đốt tim là 7.43VDC (có dùng 1 con trở 0.1 ôm/5W).

Sau khi chích 2 cuộn 6.5V vào đốt tim, mỗi cuộn đốt cho một bóng 6C5 và 6H8, thì cuộn dây nóng lên rất nhanh, trong vong 30 giây là phỏng tay. Fe vẫn mát lạnh. Theo datasheet thì dòng đốt tim cho 2 bóng này là 0.3 + 0.7 = 1A, nhỏ hơn 3A rất nhiều.

Các bác tư vấn cho em biết với, what went wrong??? hic.



1. Mắc ntn vậy bác? Nối tiếp hay ... song song tim đèn?
2. Coi chừng lại mấy cái đèn nó ... tèo rồi.

@ Hồi trước bác nonew cho em 2 cây đèn. 1 cây đang chạy yên lành. Rút ra, cắm cây kia vô thử thì biến áp y chang như bác vậy (nổ lách tách nữa mới kinh chứ). Hên là không phải quấn lại.



1. Nối tiếp bác ạh, để sụt áp. Chú ý khi chưa gắn đèn thì ko có gì xảy ra.
2. Cái amp em đã ráp xong rồi, ca hát um sùm (nhưng chỉ dám bật trong 30 giây). Áp đốt tim đo được là một bên 6.25VDC, một bên 6.45VDC



Bác kiểm tra mục số 2 của em xem sao.



Mục số 2 em đã trả lời rồi đó, sau khi đốt tim thấy vấn đề như vậy, em vẫn tiếp tục ráp hết, và đã hát tốt cả 2 bên. Đèn ko bị sao hết.



Có khi nào do sắp FE không tốt mà cuộn dây bị nóng không các bác ơi? Chứ em quấn kỹ lắm, sắp dây cẩn thận, cách điện giữa lớp giấy 1ly, giữa 2 cuộn giấy 3ly (có phim nữa). Chắc là em mua Fe mới rồi kiếm bác nào chỉ cho em vào FE lại thôi .



Em đã tìm ra nguyên nhân và khắc phục luôn rồi. Nguyên nhân là em thấy các bác Nhật tảo lắp E trước rồi nhét I vào mà đóng, em bắt chước đóng rầm rầm, sau tìm hiểu thì mới biết các lá Fe phải cách điện với nhau, đóng như vậy thì vừa không đúng chiều dập, vừa làm trầy Fe - mất cách điện. Tháo hết ra vứt bộ Fe cũ, thay Fe mới, ráp E và I cùng lúc, thì hết nóng nực rồi. Hehehhe.



Bác RumBeng ơi giúp em mấy cục này với:
-2 cục Nguồn: vào 220V; ra 425V-0-425V, 7.5V, 5V3A, 6.3V600mA
Nếu Bác nhận quấn giúp e luôn thì rất tốt, còn không thì Bác có thể hướng dẫn chi tiết giúp e vê fe, dây, số vòng, thứ tự quấn... để e DIY cũng được.
Số là e có dự án 300B PSE (có hình kèm theo), e chuẩn bị gần đủ đồ rồi, chỉ thiếu các cuồn nguồn thôi
E rất cảm ơn Bác, mong nhận được tin Bác.
