Cùng nhau tự quấn biến áp nguồn

Cho em hỏi các bác thế ngoài chợ trời tại Hà Nội có bán cái máy cuốn dây không nhỉ.
Em đang bập bẹ tiến hành DIY theo các bác.
Cám ơn các bác.



Chờ trời bán rất nhiều, có cả loại có đếm vòng nhẩy số và loại đếm nhìn vào mặt số như mặt đồng hồ, khó nhìn hơn, chênh nhau đâu 30K



Cám ơn bác danchu. mai em phải đi mua 1 cái mới được hehe.



Em định DIY 1 cái biến áp nguồn nhưng lại băn khoăn 1 điều:

Nếu dùng đèn nắn thì biến áp nguồn nhất thiết phải là loại center-tapped có phải không ạ ? vd: 350-0-350. Vì em xem trong các mạch của nước ngoài họ đều dùng như vậy. Điểm 0v ở giữa nối mass, còn hai điểm cao áp 350v sẽ nối với hai cực anode của đèn nắn.

Nếu em chỉ làm 1 cuộn cao áp, ví dụ 0-300v. Như vậy sẽ đấu nối với 2 cực của đèn nắn thế nào ạ ??

Có phải điểm 0v sẽ nối mass, còn điểm 300v tách ra làm 2 cấp cho 2 chân anode của đèn nắn không ạ ?

Em ko có kiến thức về điện tử, rất mong các bác giải đáp dùm.

Cảm ơn các bác.



Em cũng dùng biến áp chỉ có 0-320V, bác đấu cả 2 đầu của cuộn cao áp vào 2 chân đèn nắn, sau đó dùng 2 con diode nối từ 2 chân đó xuống mass là OK.



Bác xem bài này nhé, có hình vẽ dễ hình dung hơn.
http://vnav.vn/forum/viewtopic.php?t=11458&highlight=



Em LÍNH MỚI xin chào Các BÁC nha,
Các Bác cho Em hỏi các Bác chút xíu nhá,
Em có cái dự án GU-50 SE 2 kênh ( theo Chân Các BÁC ) ,em vừa hoàn thành 1 em nguồn
Fe =36 x 60
sơ cấp (có sẵn ) -0v-180v-208v-220v-230v.
thứ cấp (em quấn theo D.án )
- 0v-20v -280v -300v -320v -340v dây =0,45mm
- 6,5 V x3 dây =1mm(chập 3 sợi lại )
Em sơ cua thêm ; cuộn ; 50v dây = 0,35mm

(em nắn =cầu Diot)
với thông số như trên có dùng cho GU-50 SE 2 kênh đc ko ?
Các Bác giúp em với !
Được vậy Em xin chân thành cám ơn Các Bác nhiều ....
EM LÍNH MỚI mong hồi âm của Các Bác

EM



Em xin chào các Bác nha .
Em có việc gì đáng TỘI ko nhể ..........
Em nó còn NHỎ DẠI mong Các Bác đánh CHỮ ĐẠI XÁ , và Em mong Các Bác dơ cao DÁNG ...............giúp chút xíu kinh nghiẹm , để Em theo các D.án DIY cùng Các Bậc tiền Bối với ,
Em LÍNH MỚI xin chân thành cám ơn CÁC BÁC nhiều nhiều ,,,,,



Em góp ý tí nhé
- Nếu bác nắn bằng cầu diode thì điện áp thứ cấp max chỉ cần 320 là lớn lắm rồi. Đầu ra 20V nên bỏ đi vì sơ cấp bác đã có nhiều lựa chọn rồi.
- Đốt tim thì bác phải chú ý đến điện áp đốt tim của GU là 12,6V - 0.8A. Dây 1 ly em tính ra dòng tối đa là 1,9A. Nếu bác dùng 1 dây 1 ly đốt cho 2 đèn GU thì không còn dự phòng dây này sẽ nóng lắm đấy. Bác phải thêm số cuộn đốt tim lên nhé. Bác nên tách nguồn đốt tim rời nhau để về sau dễ sử dụng chứ chập 3 dây 1 ly lại thì bác chỉ có 1 cuộn đốt tim thôi.
- Cuộn 50V theo em là không cần, auto bias vẫn được ưa thích sử dụng hơn bác ợ



Hôm nay em ra chợ thấy có hàng bán kha khá nhiều lõi Fe mới các cỡ 22, 28, 32, 40, 50. Tuy nhiên chất lượng không biết thế nào vì lá tôn có màu ghi sáng, khá dầy (gần 5 dem). Em liều mua về 1 bộ với giá 30k/kg, không biết như vậy có bị chém đẹp không hả các bác.
Với lõi Fe như vậy thì khi quấn biến áp nguồn mình tính toán thế nào hả các bác.
Theo tham khảo của em thì với chất liệu GOSS (Grain Oriented Silicon Steel) ta có:
VA = 1.06xSxTxTxT/10000
N/V = 5000?(TxS)
trong đó: VA là công suất, N/V là số vòng/volt, T là bề rộng lõi còn S là bè dày lõi (mm)
Vậy với loại lõi Fe em mua được thì nên tính thế nào?



Các bác hướng đẫn em quấn cái BA nguồn cho 6h8c kô ah. em co 2 bóng 6H8C , bóng nắn em dùng bóng cua nga 5y3,các bác giúp em chon mua Fe , cho em số vòng và cỡ đây của các quân sơ cấp và thứ cấp nhé . Cảm ơn các bác nhìu
Kính



Chào các bác cao thủ,

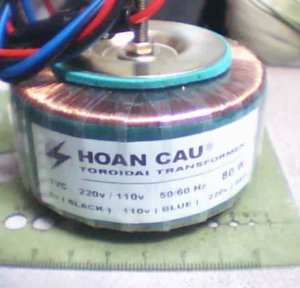

Em mới lòng vòng Nhật Tảo và vô tình khuân được 1 cục biến áp xuyến như hình dưới.
Nó chỉ có 3 cọng dây ra Đen, Xanh biển, Đỏ. Em nghĩ nó chỉ có cuộn sơ cấp, còn thứ cấp ta phải quấn thêm. Em đưa cho thợ thì thợ nó chê không quấn. Thế là em phải tự quấn tay. Em cần quấn ra 20v đôi để làm nguồn cho LM3876 ạ

Bác cao thủ nào từng trị cái cục xuyến này rồi thì giúp em trị nó với. Em chả biết nên quấn thế nào đây và quấn ra sao nữa. Trước giờ mấy cục biến áp vuông em toàn đem ra thợ nói nó mình cần thế nào là nó quấn lấy cho hết cả.

Kính các bác.



Bác lấy 1 miếng bìa cứng hoặc nhựa cứng cắt thành cái thoi dài dài, có hình dạng thế này: >=< sao cho đủ chui lọt qua cái lỗ của cục xuyến, quấn dây quanh cái thoi này rồi cứ thế luồn con thoi qua cục xuyến mà quấn thôi.
Chắc bác cần nguồn đôi 20V, vậy bác cứ chập đôi dây mà quấn 2 cuộn một lúc cho nhanh.
Trước khi quấn dây thì bác quấn tạm 10 vòng trên cục xuyến đó, cắm điện và đo điện áp thu được trên 10 vòng đó, từ đó suy ra số vòng/volt, và suy ra số vòng cần quấn cho mỗi cuộn. Sau đó bác đo chiều dài 1 vòng dây, nhân với số vòng để ra chiều dài dây quấn, từ đó tính ra khối lượng dây cần dùng (cái này có thể tra bảng hoặc tính nhẩm với giả thiết dây đồng có khối lượng riêng ~9000kg/m3). Làm việc này là ước lượng được lượng dây cần quấn trên con thoi, đỡ thừa hoặc thiếu dây nhiều quá.



Chào bác,
Cách này hay nhỉ, em mường tượng được chút ít rồi.
Em còn một ít vấn đề thắc mắc: có cần phải cách điện giữa thứ và sơ không và cách điện như thế nào? Chiều quấn dây có cần cùng chiều nhau giữa thứ và sơ không, hay ngược chiều cũng chả sao? Gỡ cái dải nhựa nó bọc biến áp ra rồi quấn xong quấn dải nhựa này lại à.

Kỳ này chắc em dẹp mấy cái cục biến EI hết chuyển sang biến thế xuyến hết luôn .

Cảm ơn bác nhiều.



Ấy bác cứ để nguyên dải nhựa ấy quấn dây chồng lên luôn ( coi như là cách ly giữa sơ với thứ mà ) nếu dây không quá dài thì khỏi cần làm thoi, bác cột 1 đầu dây cố định vô song cửa sổ, tay trái cầm cục hoàn cầu, tay phải cầm dây cuốn cũng dễ thôi. Em thường dùng cách này để làm cuộn đốt tim đèn, nhưng bắt vợ em cầm 1 đầu dây chạy tới chạy lui để em xỏ qua sẽ nhanh hơn nhiều. Sau khi cuốn xong đo thử ngon lành rồi thì lấy 1 bao nilon loại dày cắt ra vài dải băng rộng 2 cm cuốn bọc bên ngoài cho an toàn.

Chúc bác thành công



Em chào các Bác ,chào Bác quyen nha .
Vậy em dùng thêm 1 Fe nữa để quấn đốt tim CS (dây=1,2-->1.5mm)nếu khe từ còn dư quấn thêm cuộn 5,5v (dự phòng dùng nắn =đèn van) ,Em làm như vậy có đc ko các Bác ?
Các Bác cho em hỏi chút nữa em có Fe 2,2 x 2,8 cm(EI-66) có quấn CHOKE đc ko ?(nếu dùng đc thì quấn có giống quấn OPT ko hay quấn ko cần fải cách lớp) ?
Em cám ơn Các Bác nhiều ...

EM



1 biến áp đốt tim riêng là ngon rồi

Nếu còn tiếp tục dư thì bác nên quấn thêm 1 cả điện áp đốt tim khác phòng về sau chán GU50 thì còn cái để nghịch ngợm.

Em chưa quấn choke bao giờ nhưng em biết là choke thì chỉ có quấn dây từ đầu cho đến khi đầy bôbin thì kết thúc. Fe EI66 của bác không biết có đủ mỏng để có được trị số henry cao hay không. Nếu Fe dầy thì em thấy là nó chỉ có tác dụng tí chút thôi (có tác dụng hơn cái điện trở)



Cách quấn thì các bác đã hướng dẫn hết rồi tuy nhiên bác xem lại coi LM3876 yêu cầu công suất nguồn là bao nhiêu nhé, theo em thì cục này không đủ công suất cho 2 kênh đâu trừ trường hợp bác làm monoblock thì được ,nhìn hình bác chụp em thấy nó chỉ có 80w



Em chào Các Bác ,chào Bác quyen nha .
Ko ,em ko thêm đốt tim nữa đâu, Em thích mạch PSE GU-50 của Bác và Bác Bacuc lắm rùi đó ,em kiếm đồ cũng tạm rùi đèn đóm cũng có mấy loại ,nguồn tạm ổn ,chasi hôm nay đang khoan lỗ ,em chỉ còn thiếu đèn 6c3p và cặp choke 6H ,8H (theo mạch nguồn của Bác Bacuc ,nếu khó khăn quá thì đành nắn=CRC vậy ) và khổ nhất là cặp OPT (Em đang nhờ Bác Teablue tính giúp ) . vậy đó Bác à !

EM

(LẠI MỘT THÊM MỘT ĐÊM NỮA MẤT NGỦ vì .... )



Nếu bác nhờ bác teablue cái OPT thì nhờ luôn cái cục choke luôn, đỡ phải dùng điện trở để lọc. Mạch PSE GU50 em vẽ chỉ là ý tưởng thôi, chưa chạy đâu nên chưa chắc đã kêu ra tiếng



Bác nào giúp em cái BA có quận thứ cấp như sau với
270 - 0 - 270v 50mA
0 - 6,3v 3A
0 - 5v 3A
sơ cấp 220
Cho em biêt mua Fe cõ nào , cỡ và số vòng các cuộn với
thanks!



Vâng, em cũng nghĩ đến rồi ạ, em sẽ cho chạy thử với 2 con 3876. Với AC = 20v thì dòng DC sau khi nắn sẽ là 28v, và sẽ rớt áp xuống thấp hơn khi có tải còn khoảng 25v. Dòng cấp được tối đa là 80w/20v = 4A, dòng này em thấy tạm ổn.

Em có một file excel tính toán sẵn đầy đủ các thông số của mạch chạy LM3875, LM3876, LM3886. Em thấy rằng khi cho điện thế hoạt động ở mức +/- 28v và với loa 4ohm (nếu như em em có mắc song song 2 cái loa 8ohm) thì công suất tiêu thụ của mạch mono tối đa là 40.56w. Vậy với 2 cái mono thì cục transformer của em nó chạy vừa đủ. Nếu cung cấp điện thế đầu vào là +/- 20v và dùng loa 8 ohm bình thường thì công suất tiêu thụ của mạch tối đa chỉ là 10.73w. Lần trước em có làm một cục 3886 chạy với biến áp vuông 8A. Em thấy biến áp vuông này chỉ được cái nhiều sắt nên chiếm chỗ hơn thôi chứ lõi đồng chắc còn thua cái biến áp em quấn lại. Vậy mà cái biến áp này kéo dư sức 2 em 3886 với loa 4 ohm, áp đo được cấp cho mạch là +/- 31v.

Theo như những gì em tính toán và từ kinh nghiệm với biến áp EI, em nghĩ cục biến xuyến này chịu được cho 2 em 3876 ạ, dùng thêm 1 cục nữa để đánh dual mono block thì em thấy hơi lãng phí.

Chiều nay em cũng đã quấn xong thêm vài cuộn dây thứ cấp vào biến áp này: 2 cuộn 20v, 1 cuộn 8.4v, 1 cuộn 2.2v . 2 cuộn 20v sẽ đánh cho 3876. Cuộn 8.4v sau khi nắn dòng sẽ được chừng 11v đủ để chạy mạch buffer. còn cuộn 2.2v để chạy con led power. Có thể mạch 3876 đánh ở 20v sẽ không được "to mồm" như ở 30v. Nhưng em nghe nói một số bác khoai tây cũng chạy ở 20v như thế.

Cảm ơn bác Mạnh Tường đã có ý kiến, cảm ơn bác VIA và bác Đầu Sắt giúp đỡ em hoàn thành cục biến áp vừa ý. :hug:



Biến áp tự ngẫu có hiệu suất cao hơn biến áp cách ly, do đó nếu như cục xuyến của bác có công suất 80VA đúng như ghi trên vỏ thì sau khi trừ đi suy giảm các loại chắc chỉ cung cấp được 40-50W một chiều thôi. Nếu như có điều kiện, bác dùng 2 cục cho 2 vế vẫn hơn.



Re:

"Chè chai lông vịt bán!!!" :lol: :lol:



Vâng, thế thì gay thật ạ, chắc em phải làm thêm 1 cục xuyến nữa thôi.

Cảm ơn bác nhiều nhiều.

PS: mà cho em hỏi cái cái biến áp tự ngẫu với biến áp cách ly nó khác nhau chỗ nào ạ. Hix, biết vậy hồi đó cấp 3 em chịu khó nhai kỹ cái môn vật lý - điện, điện tử thì giờ chắc không phải hỏi han tùm lum thế này.
