Cùng nhau tự quấn biến áp nguồn

Xin lưu ý là việc lót các lớp giấy phải đảm bảo lớp giấy áp thật sát vào lớp dây đồng .

Còn đây là lớp giấy lót giữa cuộn sơ cấp và thứ cấp .

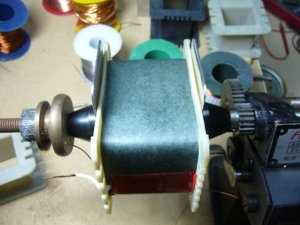

Sau khi quấn xong cuộn thứ cấp 1 ( 350V - 792 vòng ) , ta cũng dùng giấy cách điện để lót cách lớp trước khi quấn các cuộn thứ cấp tiếp theo .

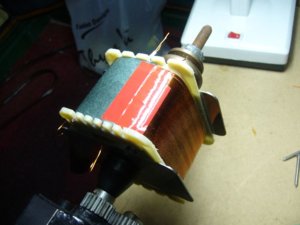

Sau khi hoàn thành các cuộn thứ cấp khác ( 3 cuộn 6.5V và 1 cuộn 5.3V ) , ta cũng bọc lại bằng một lớp giấy cách điện

- Ta sẽ dán trạm trên này
- Khi cho lõi vào Fe thì đây cũng là lớp trách cho các cuộn dây chạm vào Fe.

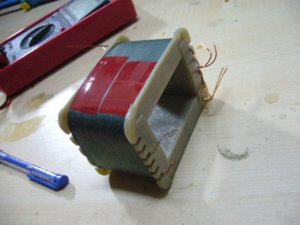

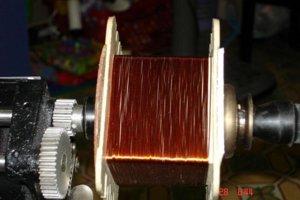

Và đây là lõi sau khi quấn xong .



Dùng dao để tuốt dây , cạo sạch lớp verni phủ ngoài .

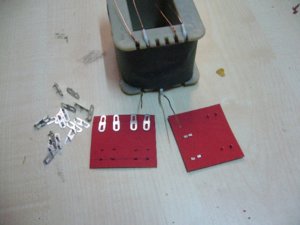

Dùng giấy bìa cứng để làm trạm , dùng đục làm lỗ và gắn trạm .



Dùng keo 502 dán tấm bìa vào lõi quấn .

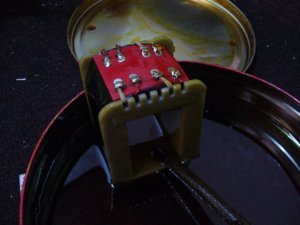

Xỏ các đầu day vào các trạm và hàn bằng chì một cách chắc chắn.

Toàn bộ phần lõi này được đem ngân vào verni ( có pha loãng bằng xil-len gì đó )

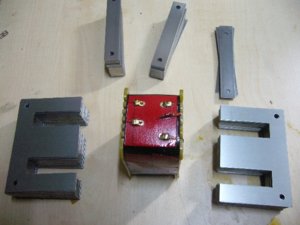

Chúng ta bắt đầu vô Fe há !

Khi tháo Cọc E và I ra , ta nên kiểm tra lại xem Fe đã được xếp đúng chiều chưa ; vì khi dập Fe thì sẽ có mắt trên và dưới nên khi ra thành phẩm sẽ có hiện tượng 1 mặt trơn ở mép, còn một mặt hơi bị gợn .

Xong xuôi thì ta chia làm 2 nửa bằng nhau , xếp chúng ở 2 bên để ta thuận tiện thao tác 2 tay, đỡ mất thời gian.

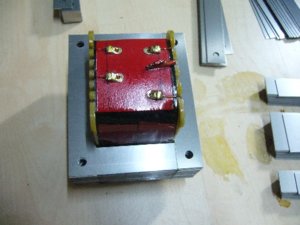

Ta bắt đầu vô Fe.
Cứ tay phải E thì tay trái I và ngược lại.

Xen kẽ nhau, làm từng lá một ( Fe mua mới có dầu nên rất dễ xảy ra tình trạng 2 lá ép sát nhau - nên lưu ý )

Cứ từ từ mà làm, tránh tình trạng E và I chồng mí nhau, sau nàu mắc công sửa .



Ta phải vô sao cho không vô thêm được nữa, phải ấn tay mà cố vô mấy miếng cuối.

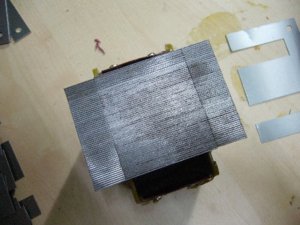

Xong lật lên để kiểm tra xem có bị sai sót gì không ( thiếu hoặc bị 2 miếng liền nhau ).



Ta chuẩn bị phụ kiện để hoàn thiện .

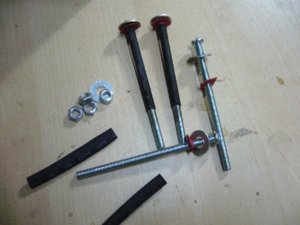

Làm 4 cái lông-đền giấy để cách điện vít với đai kẹp.

cắt 4 đoạn ống co gắn vào vít và hơ nóng cho teo .



Đưa đai vào vị trí và xiết ốc

Xiết không nên chặt quá vì còn phải ngâm verni .



Tiến hành ngâm biến áp

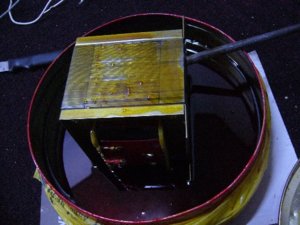

Vì tôi không có thùng lớn để ngâm ngập nên phải đảo đủ 4 bề

Tiến hành xiết ốc từ từ cho đến khi ... xiất hết nổi .

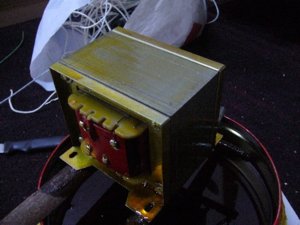

Vớt lên để cho khô .

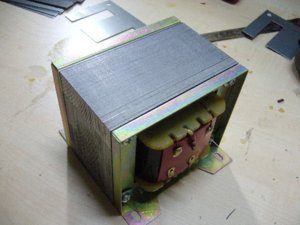

Vậy là ta đã hoàn thành xong 1 cái biến áp nguồn rồi .

Hy vọng bài viết này có thể cung cấp thông tin cho những bạn có dự định tự quấn biến áp cho vui .

Và rất mong nhận được ý kiến đóng góp của các bạn nhằm để bổ túc thêm kiến thức cho mọi người .



Đọc xong loạt bài của bác rumbeng, em thật không còn gì để nói, quá cụ thể, quá chính xác là những gì cần mô tả.

Tất cả đã rõ và em cũng xin hứa sẽ về tập quấn để khỏi phụ lòng bác. Chỉ xin bác thêm 1 ân huệ cuối cùng là bác viết cho 1 bài cụ thể giống như vậycho 1 cục nguồn với các chỉ tiêu như sau :

Sơ cấp : 220V
Thứ cấp : 1 cuộn 170V/0.5A cao áp 1
1 cuộn 300V/0.1A cao áp 2
1 cuộn 80V/0.01A bias
2 cuộn 12V/4A đốt tim.
1 cuộn 6V3/2A đốt tim.

Tất nhiên là em cần hình chụp từng bước như trên ạ. Chi phí thế nào em xin nộp đủ + 1 chầu A-Z nữa.

Vì sự nghiệp DIY gian lao mà anh dũng, rất mong bác thu xếp thời gian cho anh em được học hỏi. Thay mặt anh em DIY, chân thành cảm ơn bác. VGLss



Về phần kỹ thuật đã quá rõ ràng, chi tiết. Tuy nhiên ở phần cuối xin lưu ý các bác mới vào nghề tuyệt đối không sử dụng 2 cái dũa để làm đũa khuấy và làm gá đỡ cho biến áp ráo verni, làm như vậy là phi kỹ thuật, phi kinh tế và phi tùm lum hết..... làm xong là hết dũa.



Ái cha , Hội trưởng mà ra lệnh thì em đâu dám ... bất tuân ; chỉ xin là cho em ăn cái Noel này cho nó ... tử tế.

Thú thật chứ vợ em nó mà thấy em vửa ngồi quấn ... mà chân nhịp theo " Jingle Bell " , nó để nó rờ trán ... thì em không biết trả lời .

P/S : kỳ tới em sẽ gởi File Excel đính kèm để bác kiểm tra luôn .



Em xin nghiêm khắc nhận khuyết điểm . Và xin hứa sẽ chôm cái vĩ phơi chả giò ( nem ) của vợ để thế mạng vô chỗ đó .



Em trân trọng thông báo một tin vui !

Một member của Forum sau khi đọc topic này này thì liên lạc với em và nói 1 câu duy nhất : " Tui cũng quấn "

Và tiếp : " tui sẽ chơi ngon hơn ông , tui sẽ quấn 2 cái

- Một cái cho tất cả các cao áp thông dụng
- Một cái cho tất cả các đốt tim thông dụng"

Nói rồi , 2 đồng chí tình cờ gặp nhau ở quán ăn sáng ( chắc là qua ánh mắt có hình E I ) , bàn bạc ở cuộc họp Chi bộ khu phố cuối năm, trao dổi ở quán cà phê và ............. tậu đồ nghề ở Chợ Nhật tảo.

Thôi dài dòng đủ rồi, đầu tiên là biến áp cho cao áp, em xin ý kiến các Bác như thế này :

Fe : bao nhiêu , em nghĩ nên dùng Fe40 ( vì chất lượng hơn Fe 45 )
Bao nhiêu cuộn : em nghĩ nên 2 cuộn ( một cuộn tới 500 và một cuộn 350 )
Dòng bao nhiêu : em nghĩ là 300mA
Bao nhiêu mức điện áp : sẽ sử dụng hết các cổng ra của lõi nhựa .

Mời các Bác cho ý kiến .



Tính thử với dòng 250mA , Fe 40
Em thấy phương án khả thi là vào 220V ra là 750V ( nên chia làm 2 cuộn 240V và 510V )

Dây sơ cấp 0.7mm, thứ cấp 0.35mm
Mỗi lớp nếu quấn khéo sẽ cho 60V

Có thể chia cuộn 1 như sau : 0-10-180-240 ( dùng cho Pre )
cuộn 2 như sau : 0-10-310-340-370-430-510 ( dùng cho Pow )

Khi nào dùng cho 845 thì nối 2 cái lại .



Và đây là biến áp riêng cho đốt tim và bias

Fe 40 luôn cho tiện :

Vào 220V dây 0.7mm

Ra:

2 6.4V 3A d=1.2mm
3 5.4V 3A
2 2.7V 3A
2 7.2V 3A
2 10V 4.6A d= 1.5mm

Tha hồ nhá !



Tha hồ mà thí nghiệm



Anh ơi, thế quấn kiểu sandwich thì cách làm nó thế nào hở anh? Em cũng đang định thử làm xem sao, nếu làm được thì yên tâm quá!!!!



Sáng nay sau khi làm 1 vòng Nhật Tảo để chuẩn bị cho cái sự học đòi của mình, em đã có đủ các thứ sau:
- Fe 40, lõi nhựa, dây 0.7 và 0.35 ...
Về nhà ngâm cứu lại bài của bác Rùm chỉ cách quấn BA, em vẫn chưa thể tính được cụ thể số vòng, lớp để quấn cho từng cuộn....Do vậy nhờ bác chỉ cụ thể cho em như sau:
*cuộn 1 như sau : 0-10-180-240 ( dùng cho Pre )quấn bằng dây 0.7 phải kg ? và
0 - 10=bao nhiêu lớp, mỗi lớp mấy vòng.
10 - 180= ----nt-----
180-240= ------nt-----
*cuộn 2 như sau : 0-10-310-340-370-430-510 ( dùng cho Pow )quấn bằng dây 0.35 phải kg ?và
0 - 10= ---nt------
10 - 310= ---nt-------
310-340= --- -nt-----
340-370= ----nt----
370-430= ---nt----
430-510= ----nt----
À độ rộng của lõi nhựa là 53mm (tính lọt lòng) và có 5 ngõ ra cho mỗi cạnh.
Cám ơn bác đã tận tình. ( không hiểu sao cái nick Acc đăng nhập không được nên phải đăng ký nick mới)



1. Accuphase đổi là Accu_phase

2. Số vòng trên cuộn đã ghi rõ trong File Excel rồi .
3. Dây 0.7 là dây sơ cấp 220V đó , dây thứ cấp đều là 0.35mm
4. Download file xuống và chỉ cần gõ số vôn cần thiết vào thì số vòng sẽ tự tính toán .

Chúc thành công .



Báo cáo tiến độ thi công của em như sau:
- Sau 1 ngày cật lực làm việc ( lòi con mắt vì tập trung nhìn dây trong lúc quấn và muốn rớt cái tay vì quay và giữ dây). Kết quả đạt đuọc là xong cuộn sơ cấp và thứ cấp 1. Còn cuộn pri 2 ngày mai tiếp tục, hy vọng quen tay sẻ nhanh hơn...
Có vài tấm hình nhưng không biết cách post, nhờ các bác chỉ giúp.



Hoan hô bạn Nokia123a !

Đã hoàn thành 2000 vòng gian khổ . :lol: :lol:

Nói vậy thôi chứ quấn đến cái thứ 2 là tay nhanh liền à .

P/S : mai qua nhà mình lấy mấy cái trạm ra nha !



Sau đây là vài hình minh họa
