Cùng nhau tự quấn biến áp nguồn

Cảm ơn bác.E ngại quấn lại nên bỏ CT thôi.Nhưng giờ dùng 2 đi ốt thì đấu và tính toán thế nào, các bác giúp e với.Cụ thể e dùng đèn nắn 5y3, kết hợp đi ot, cần ra 250VDC thì điẹn áp AC phải là bn ạ?
Đây là mạch gốc:



Bác nếu quyết định nắn bằng diode thì bỏ hẳn đèn 5Y3 luôn cho nó tiện.
Muốn tính ra 250Vdc thì nếu dùng cầu diode sẽ tính như sau:
(250 + 1.2)/1,41 = 178Vac Như vậy sẽ quấn áp ra là 178V
1,2V chính là áp rơi trên hai diode
Em nghĩ bác nên quấn áp ra cao hơn tí tầm khoảng 185V thì chỉnh lưu sẽ cho ra 260Vdc, nếu muốn dùng 250V thì cho qua trở hạ áp xuống là được. Em tính trừ hao cho bác là vì em sợ bác quấn chưa quen dễ bị sút áp ở ngõ ra của biến thế (thay vì tính ra là 185 thì do sụt áp nên cho ra áp không đủ chỉ còn 180V >>> lại vừa khớp với tính toán do quấn không đạt yêu cầu :mrgreen: ). Nếu bác quấn đạt thì áp ra đúng như tính toán sẽ cho ra dư điện áp >>> có thể linh động dùng trở hạ áp (dùng các mắc lọc RC)
Chúc bác vui



Nếu chỉ dùng điot thì dùng luôn mạch cầu 4 điot cho thông dụng.Mà chỉnh lưu bằng đèn với bằng điot có gì khác nhau ko bác?



Thì mạch em nói với bác là dùng cầu diode đấy, hình như dùng chỉnh lưu bằng đèn tiếng sẽ mềm mại hơn , còn dùng diode cho tiếng nhanh và mạnh hơn.
Vụ này em không dám chắc lắm, hãy để các cao thủ bình luận.



E quấn và hàn xong mấy cái trạm rồi.Đang ngâm vecni.Cho e hỏi thêm là có cần vecni chuyên dụng ko hay loại nào cũng đc?E mua vecni thông thương 30k/l thấy nó cứ loãng loãng, ko bít có tác dụng cách điện ko?



Tốt hết bác à, nguồn không cần kĩ vậy đâu



E quấn xong rồi, đang ngâm vecni chờ đóng điện,BA gồm các cuộn:
0-275-320-350V
6.5V 1A 4 cuộn.
5.3V 3A 1 cuộn.
Lần đầu quấn nên hơi bị tràn tý ti, e đang chờ vecni khô đóng điện thử coi sao.
Tiện cho e hỏi luôn: có nhất thiết phải cách ly bulông với lõi sắt ko ạ?mấy cái long đen bằng giấy nên siết mạnh chút là vỡ liền.E đo cục BA của e mua ở chợ trời thấy ốc với lõi chả cách điện gì cả mà vẫn chạy ầm ầm.



Bác kỹ quá, chẳng cần cách điện gì ráo, khi nào làm choke với OPT thì mới quan tâm.
Khi đóng điện nhớ đặt ống khói dẫn lên nóc nhà nhé, lỡ có gì thì không bị mùi khét trong nhà.
Thân mến



:lol: , cái đầu mà vậy là đẹp , bác lấy đồng hồ Ohm đo lại trước khi cắm điện là ok . Chủ yếu đo cuộn sơ và thứ có chạm nhau hoặc chạm Fe thôi .



Nếu chạm thì hiệu suất hoạt động sẽ giảm chút ít, giống như mình dùng fe dày quá



Bác chụp hình xóa phông đẹp lắm
Bác nên cách li các bulon này với khung đai sắt, chỉ cần cách li 1 bên thôi. Lý do cách li là con ốc qua lổ Fe tạo thành vòng ngắn mạch, nếu không cách li sẽ làm transformer nóng lên. Các transformer công suất nhỏ thì ít ảnh hưỡng do số vòng/volts lớn nên 1 vòng của con bulon sẽ có điện áp thấp>dòng thấp. Transformer CS khoản 200W trở lên (thường 1.4-2 vòng/volts) là biết liền
Long den bằng giấy muốn khỏi rách thì cho em nó cái long đền sắt đè lên long đền giấy đó thì siết thoải mái



Cảm ơn tất cả các bác.Vụ đệm long đen sắt e cũng nghĩ đến nhưng đã ngâm vecni và siết chặt rồi nên ngại tháo ra.Trong luk chờ bóng về e định quấn cái choke, trong 4r cũng có 1topic bàn về chuyện này nhưng e thấy khó khăn nhất vẫn là lõi sắt.Buổi chiều e lượn 1 vòng chợ trời do thám nhưng ko thấy khả quan mấy.Mấy bác trong Nam nguyên liệu có vẻ dồi dào hơn hay sao ý.Có bác nào ngoài HN từng quấn choke và OPT chỉ giúp e vài đường với.

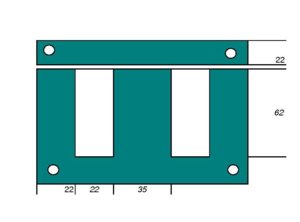

các bác cho em hỏi, EM có bộ FE hơi lạ, kích thước không như FE thông thường, lưỡi 35mm của sổ 22mm (thông thường của sổ =1/2 lưỡi) và các chiều khác cũng thế, bộ Fe lưỡi 35 lại to hơn Fe lưỡi 36 thông thường. (hình dưới).
Vậy cách tính thông số để quấn nguồn có dùng công thức của bác Rùm đc không?

tks



các bác giúp em dang sách các nguyên liệu để làm biến áp nguồn với thông số như sau với ah!
- Vào: 220 V
- Ra:
1/. 0 - 120 V dòng 50 mA
2/. 0 - 120 V dòng 50 mA
3/. 0 - 6.3 V dòng 600 mA
4/. 0 - 6.3 V dòng 600 mA
do đây là cái biến áp đầu tiên trong sự nghiệp DIY của em nên em rất mong các bác chỉ bảo củ tỷ giúp em với ah
em xin chân thành cảm ơn :mrgreen:



Tổng công suất trên cuộn thứ cấp của bác là:
120*0.05 + 120*0.05 + 6.3*0.06 + 6.3*0.06 = 12.756W
Tính dư ra một tẹo: P = 12.756*1.2 ~ 15W.
Chọn đại hiệu suất Ba = 90% ---> Pt = 15/0.9 = 17W
Vậy bác cần một Ba có công suất khoảng Pt ~17 - 20W.
1) Chọn tiết diện lói thép S:
- Với lõi sắt tốt: S = 1.2*Sqrt(Pt) cm2 --> S = 1.2*Sqrt20 ~ 5cm2.
- Với lõi sắt kém: S = 1.35*Sqrt(Pt) cm2 --> S = 1.35*Sqrt20 ~ 6cm2.
2) Tính số vòng dây/volt:
- ...?
Em chỉ biết vậy thôi!



ối ối bác ơi,với một người lần đầu tiên như em em xin các bác chỉ cho em dễ hiểu kiểu ngôn ngữ như ra chợ chỉ mua về là xong thôi ah :mrgreen:
sau khi em hoàn thành xong em "ấu thơ" đầu tiên này thì em xin các bác cách tính ah? vì em thấy các bác gọi sắt là 32 rồi 36 rồi 44 mà em chả hiểu là nếu ra ngoài chợ giời thì hỏi người bán mình mua cái gì nữa.....
em mong các bác chỉ dùm em ah
em cảm ơn



Bác ra chợ trời kiếm một cái biến áp tháo ra từ amp cũ 110V hoặc của Nhật, các Ba này thường được tháo ra từ các amp cũ! vào 110V hoặc 220V, ra 35V-0-35V + 12V-0-12V.
Tháo Fe và cuộn thứ cấp ra, đếm số vòng dây của 01 cuộn 12V hoặc 35V, sau đó lấy tổng số vòng chia cho điện áp của cuộn tương ứng --> số vòng/vôn.
Bây giờ thì bác biết làm gì rồi nhé!
Chú ý: để nguyên cuôn thứ cấp :mrgreen:



Lười nữa thì ráng đợi em đi công tác về (khoảng giữa tuần tới), kính biếu bác 01 cái có sẵn, em quấn từ rất lâu rồi, Fe USA tháo máy để bác nghịch ngợm.
Thông số đây:
Vào: 220V
Ra: 240V ~ 200mA
6.3V-1A
6.3V-1A
Trước dùng cho pre E88CC, nắn lọc cao áp bằng diode - ổn áp bằng đèn 6BM8 :wink:
Limk - HN.



Bác tính thế này có chết bác trinhngoc không, đốt tim có 60mA thì đốt đèn gì đây :lol:



Sorry, sorry!
Tại em nhìn nhầm hi hi :mrgreen:
Mong lượng thứ!
------------------------
Bác ấy cần 120V-0-120V và 2 cuộn 6.3 vôn
---> nắn cao áp dùng 6X4, 6X5 ---> chắc làm line pre, phono hoặc DAC dùng bóng E88CC!
Để xoá cái lỗi nhầm này, bác ráng đợi em về, em kính biếu 01 BA như trên và 01 PCB ổn áp dùng 6BM8 (loại mạ vàng và đã hàn sẵn 01 đế 9 pin jin)!
Nếu OK thì vui lòng Pm trước khi em đổi ý :mrgreen:
Lưu ý: bác có 01 giờ sau khi em post để làm việc này.

Limk - HN



Kiểu này em phải mua sẵn bút giấy và vở chờ bác "lim" về rồi :mrgreen:



Em là new member Các bác xem giúp em. Em lấy trên đây bảng tính thông số V2 thử nhập số liệu biến áp cho EL34 thì thấy nó lệch so với bác rum các bác xem giúp em. Em định quấn biến áp có thông số như sau Dựa vào bảng tính đó. hoặc các bác giúp em thông số của bộ nguồn em tính ở đây
Sơ cấp: 220v
Thứ cấp 1: 0-230-250-280 V / 120mA
Thứ cấp 2,3:6.3V/1A
thứ cấp 5v/3A

Các bác tính giúp em thông số được không ạ dùng Fre bao nhiêu số vòng mỗi dây. Thanks các bác.



em tính được rùi eddit lại cái



phuonglan751 này có cùng đuôi đăng nhập với em. với bác số đó có ý nghĩa gì thế??



Không biết bác định làm gì, nhưng với cuộn cao áp 120mA thì em thấy cuộn đốt tim đèn nắn không cần thiết phải 3A, chỉ cần 2A thôi
Tuy nhiên em vẫn tính giúp bác coi thế nào
1.Công suất:
- cuộn cao áp: 280V x 0.12A = 33.5VA
- cuộn thứ cấp 2,3: 2 x 6.3V x 1A = 12.6VA
- cuộn thứ cấp 4: 5V x 2A = 10VA
tổng công suất thứ cấp = 56VA
hiệu suất biến áp tính khoảng 85% => công suất cuộn sơ cấp = 56/0.85 ~ 66VA
=> chọn lõi thép EI84 (fe bản 28) dày 45mm (chịu được công suất 100VA) bán sẵn ngoài chợ, với cốt bán sẵn cho lõi thép này thì cửa số hiệu dụng khoảng 37mm chiều rộng x 11.5mm chiều cao.
2. Tính số vòng dây:
- Dòng sơ cấp: 66/220 = 0.3A => dây sơ cấp 0.35mm (tính cả emay = 0.4mm) với mật độ dòng 3A/mm2, quấn được 88 vòng/lớp
Số vòng/volt = 5000/Afe = 5000/(28 x 45) ~ 4 vòng/volt
Như vậy cuộn sơ cấp cần Np = 220 x 4 = 880 vòng = 88 vòng/lớp x 10 lớp
- Cuộn thứ cấp 1: 0-230-250-280V/0.12A => dây 0.23mm (cả emay là 0.27) => 130 vòng/lớp.
Số vòng = điện áp x số vòng/volt x hệ số trừ hao do sụt áp (103-107%)
Như vậy các cuộn 230, 250, 280 volt lần lượt là 950, 1030 và 1160 vòng, tổng cộng 9 lớp
- Cuộn thứ cấp 2,3: 6.3V/1A: tính tương tự => dây 0.65mm (cả emay = 0.7mm) chập đôi quấn 26 vòng, vừa đủ 1 lớp. Mỗi sợi cho 1 cuộn thứ cấp 2 và 3.
- Cuộn thứ cấp 4: 5V/2A => dây 0.75mm hoặc 0.8mm chập đôi quấn 21 vòng rồi đấu song song 2 sợi với nhau. Nếu xài dây 0.8mm quấn khéo 1 chút thì vừa đủ 1 lớp, và chịu được dòng tổng cộng 3A
3. Quấn dây theo thứ tự (từ trong lõi ra ngoài): sơ cấp - (màn chống nhiễu) - thứ cấp 2,3 - thứ cấp 4 - thứ cấp 1.
Giữa các cuộn dây sử dụng giấy cách dày 0.3-0.4mm
Giữa các lớp trong cùng 1 cuộn (sơ cấp và thứ cấp 1) dùng giấy cách 0.05-0.08mm
Nếu quấn khéo thì sẽ đủ chỗ để bố trí thêm 1 lớp màng chống nhiễu dày khoảng 0.2mm, còn nếu không đủ chỗ thì cuộn sơ cấp 2,3 sau này tạo CT ảo nối xuống mass cũng có tác dụng ngăn cách lớp cuộn sơ cấp và cuộn cao áp.
Các khái niệm về kích cỡ fe, màng chống nhiễu, CT ảo... cũng như cách tính toán bác đọc thêm trong topic sẽ rõ.
Thân
