Cùng nhau tự quấn biến áp nguồn

Bác thử hơ qua bếp là chảy nhựa thông ra thôi ,như lúc họ đổ vào.



Em đang muốn tìm địa chỉ để quấn biến thế theo yêu cầu. Sư huynh nào biết địa chỉ tin cậy chỉ giùm em nhé.TKS!



Bác Rùm cho e hỏi chút: Công suất tối đa mà cục FE cho ra tính thế nào ạ?VD cục FE của e có tiết diện trụ 5,5x3,5cm thì công suất đầu ra khoảng bn W ạ?



em cũng đang định làm mấy Ba nguồn nhưng không biét mua lá thép E I và dây đồng ở đâu bác nào biết ngoài Hà nội bán mấy thứ này ở chỗ nào?
em cảm ơn



Bạn đến Hàng Bông, có đủ tất cả các loại nguyên vật liệu để quấn biến áp nguồn, các loại BA liên quan



Re:

Cám ơn Bác rumbeng hướng dẫn rất cụ thể từng bước , quấn rất đẹp , dễ thực hành cho ae thêm xíu :
Ngày xưa chế tạo máy biến áp cho ampli đèn trong ngành , khi quấn có quấn thêm 1 lớp dây 020 , quấn 1 lớp , một đầu bỏ trống đầu còn lại nối ra mass sườn , cuộn này quấn theo qui trình trên nằm giữa cuộn nguồn và các cuộn còn lại , tránh dc hum và ù 50 hz cục bộ do biến áp . bây giờ DIY biến áp cho amp. pre , chơi em vẫn quấn thế , chạy êm re .



Em lôi topics này lên nhờ các bác giúp tính thông số nguồn cho bóng 6P3P SE với ạ.
Sơ cấp 220v
Thứ cấp 270v-200mA
6,3v-3A
6,3v-1A.
Em dự tính sẽ quấn FE 40 dầy 5,5cm
Giúp em sớm, mai em còn đi chợ.
Thân!



các bác cho em hỏi tý dây đồng bao nhiêu 1kg và fe sắt bao nhiêu 1kg.
em cảm ơn.



Chào bác dây đồng bao nhiêu 1kg còn tùy theo cỡ dây xuất xứ của dây, giá Fe sắt cũng vậy tùy vào người bán nữa nếu mua ở cửa hàng loại tốt từ 20 - 35k/KG mua ở hàng thanh lý đến 15K/KG (tùy theo loại, xuất xứ, mới cũ...) giá rất vô cùng và còn tùy vào may mắn của người mua nữa :lol:



Ở chỗ em (Sơn tây )thì fe mới chả hiểu xuất xứ là 35k/kg ,dây đồng pew là 280k/kg.



Xin chào các cao thủ và chào toàn thể ae. Tôi hiện có cái AL đèn PP chạy 4 bóng CS 6P3C-e,2 bóng pre 6SN7 và 2 bóng lái 6BL7 nắn dòng = diode. Âm ly nghe vẫn b thường nhưng mỗi 1 tội là cục BA rất nóng sờ rát tay. Kích thước FE của biến áp nguồn như sau : cao 13,5cm x rộng 11cm x dày 7,5cm. Khi đọc mục " cùng nhau tự quấn BA nguồn " tôi cũng thấy ngứa ngáy chân tay muốn tự quấn BA thay cho cái cũ.
Vậy rất mong các bác chỉ giáo cho :
1/Các cuộn thứ cấp 1,2,3,4 của BA này cần cho AL đèn trên.
2/Rồi tính toán cỡ dây đồng,số vòng dây đồng và tính chọn FE dùm em luôn.
3/Phần thực hành em sẽ theo chỉ dẫn trong topic này để làm theo.
Xin chân thành cám ơn và chúc sức khỏe tất cả ae.
Dưới đây là hình của AL :
http://cc9.upanh.com/25.708.32877788.1Wf0/img0446.jpg



Em đang loay hoay với cách tính tổng công suất tiêu thụ của biến áp nguồn. Em xin trình bày ví dụ dưới đây nhờ các bác chỉ giúp.
Sử dụng file excel của bác Rùm, em có biến áp sau:
EI 3.2 xếp dày 5.8 (bobin mua sẵn)
Sơ cấp: 230V 130W (thêm 20%), dây 0.53
Màng chắn: 0-68V/80mA, dây 0.2 , công suất 5.5W
Thứ cấp 1: 0-180-200-220V/250mA, dây 0.35, công suất 55W
Thứ cấp 2: 0-9V/3.45A, dây 1.3, công suất 31W
Thứ cấp 3: 0-13V/1.3A, dây 0.8, công suất 17W
Đây là trường hợp dùng hết các đầu thứ cấp.
Do em ko có dây 0.53, chỉ có dây 0.5 để quấn cho sơ cấp thì có được không, vì em chỉ dùng 1 trong 2 đường thứ cấp 2 hoặc 3.
Ý em là ví dụ cuộn thứ cấp 3 ko có tải thì cuộn sơ cấp cũng nhẹ tải đi phải không?



Bác xài dây 0.5 vẫn được .



Thanks bác!
Em xong sơ cấp, màn chắn và thứ cấp 1 mấy hôm nay rồi. Lát quay nốt 2 thứ cấp còn lại, mai vào fe đo thử xem thế nào.



màn chắn không có tải , chỉ có 1 đầu tiếp mass . Bác không cần tính vào .



Xin cầu cứu tất cả các bạn tôi đang thực hiện quấn BA cho EL34 SE theo h dẫn của bác Rùm thì là fe 36 dày 60.( fe của tôi đo chính xác chỉ có 35 dày 60.) Cuộn cao áp của bác R là 350v,và chỉ có 1 cuộn hay sao ấy ( hay là bác ấy có ý định dùng diod để nắn dòng đây )?Theo bác Quy-Li-Am-Beng thì cao áp phải có 2 cuộn : 280-0-280 để dùng đèn nắn. Vì tôi cũng muốn dùng đèn nắn và để an toàn tôi nên tôi quấn cao áp 320-0-320,6,6Vx3A HOẶC 6,6Vx1A=3 cuộn;5,3vx3A.
Nhưng điều gay cấn ở đây là quấn theo kiểu của tôi thì KHE CỬA SỔ KO ĐỦ CHỖ và KO VÀO FE ĐC !!!
Vậy rất mong các bạn cho ý kiến xử lý. Xin chân thành cám ơn !
Duói đây là BA tôi đang quấn ,mới quấn đc cuộn sơ cấp và 1 lớp dây 0.20 chống nhiễu :

http://cC0.upanh.com/27.231.34493079.0oS0/img0498.jpg
http://cC5.upanh.com/27.231.34493084.xGF0/img0499.jpg

http://cC0.upanh.com/27.231.34493079.0oS0/img0498.jpg
http://cC5.upanh.com/27.231.34493084.xGF0/img0499.jpg

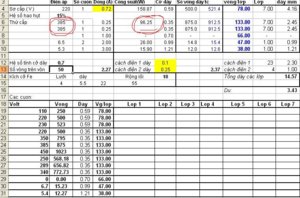

Bác nhìn theo hình em post mà điều chỉnh lại bảng tính . Nhưng Fe 35 của bác có thể không đủ cửa sổ .



Nếu là fe chợ Trời thì Em sợ là hơi thiếu và sẽ nóng đấy Bác ơi! cần dùng hệ số lớn chút (>50) Em nghĩ mới ổn! trước Em dùng hệ số 48 để chia thì bị "nọng trong người"



cho em hỏi chút nhé....bác ví dụ bằng FE 40 thì số vòng / vôn nó có khác với FE 35 không ạ......



Nếu cùng độ dày , cùng chủng loại Fe , thì tiết diện của Fe 35 nhỏ hơn Fe 40 -> số vòng trên volt cũng khác . Bác muốn biết chính xác tại sao thì đọc thêm trong các topic về các công thức tính biến áp .



cám ơn bác nhiều ....để em học lại



Cám ơn bạn,có lẽ với người quấn quen thì đủ đấy.Tôi cũng quyết tâm lắm,nắn lót từng vòng dây đấy,sưng cả ngón tay cái rồi đây này,nhưng khả năng vẫn thiếu cửa sổ .
Nay tôi muốn chuyển tách phần đốt tim 6v3 x 3 ra 1 BA riêng nhưng ko biết cách tính,vậy bạn xem có giúp mình đc ko?thank bạn !



Bác quá lời , em cũng không nhớ công thức chính xác , tính rợ quen rồi . Bác đọc lại thì có nhiều kiến thức hơn là hỏi em .



bác cho em thông số chính xác một chút là Fe bao nhiêu ? loại gì ? cần bao nhiêu cuộn (volt , dòng ) ? Em điền dùm bác vào bảng rồi đưa kết quả lên .
@bác Longpcb : bác nói đúng , em cũng lấy số chung chung , lỡ bác chủ có Fe xịn mà mình quấn nhiều quá thì lại bị nói ... tính dở . Không có thông số cụ thể thì mình tính tới đó thôi :x . Bảng ở trên xài Fe của em nên mạnh tay để 50 , thường em tính ...45 không à .



Dạ thong số đây bác :
-Fe tháo máy màu ghi xám ,lưỡi fe 35 dày 60.
-Cao áp 320-0-320/0,25A.
-Đốt tim 5,3v/3A = 1 cuộn
- " 6,6v/1A = 3 " (hoặc 6,6v/3A = 1 cuộn)
Thank bác !
