Cùng nhau tự quấn biến áp nguồn

Em dùng file exel của bác rùm tính thì vẫn còn thừa cửa sổ, hay bác tính giúp em xem có đủ không với.



các bác dup em với
em muốn quấn 1 cái BA cao áp cho đèn 6l6G và 12aX7
dòng sơ cấp 0v-110v-220v
dòng thứ cấp 320v-0v-330v 200mA
đốt tim bóng 5u4G 5v 3A
đốt tim 6l6G 6v3 4A
đốt tim 12ax7 6v3 4A
CÁC BÁC TÍNH THÔNG SỐ FE VA VÒNG DÂY DÚP EM Ạ
EM CHÂN THÀNH CÁM ƠN Ạ
NẾU CÓ BÁC NÀO Ở SG THÌ GỌI EM DI CAFE
EM MỜI CÁC BÁC
0977510150 Ạ



Để em tính dùm cho bác nhé,
Fe36/ 6cm (mua Fe chợ)
Số vòng/ V = 2.22 vòng (tính theo công thưc 48/(3.6x6)=2.22) - muốn biết công thức chi tiết mời bác xem lại từ trang 1 của topic này và file Excel bác Rùm posted rất rõ

Sơ cấp (dây 0.7mm): 0-110V-220V, quấn 244 vòng ra dây 110V (khoan cắt dây nhé), quấn thêm 244 vòng nữa ra dây thành 220V

Thứ cấp (dây 0.35mm): 320V-0V-320V: quấn 2 cuộn 0-320V mỗi cuộn 710 vòng, nối tiếp 2 cuộn lại với nhau ta có điểm giữa là 0V, hai đầu là 320V
Đốt tim (dây 1,2mm): 0-6V3: quấn 14 vòng x 4 cuộn
Đốt tim (dây 1,2mm): 0-5V: quấn 12 vòng x 1 cuộn



Các bác cho em hỏi tí , mấy cục biến áp nguồn Nhật tháo máy video cassette nó hàn 2 bên 2 đường như vậy thì dòng Fuco họ tính sao ạ ? Trong khi mình phải cách điện cả cái bu lông đai ốc :roll:



Dây to và nhiều thế này e rằng cửa sổ ko còn chỗ ... cho 2 người yêu nhau...



Hơi khó cho người mới quấn vì thiếu cửa sổ (do cục biến áp này tới x 2 cuộn cao áp 320V). Nên chuyển dùng Fe40/ 6cm cho dễ thở.



Ko biết bạn đã thực sự áp dụng công thức tính toán trên vào cục nguồn cụ thể nào chưa,chứ hệ số vòng dây hơi cao nếu fe chợ loại tốt...,dẫn đến số vòng dây nhiều...có thể dẫn đến dư điện áp so với mong muốn, và lại phải hạ áp thì thật là phiền phức.Vài lời chia sẻ ko biết đúng hay sai nữa.Sory!



Với Fe chợ và hệ số từ thẩm như vậy TBG tụi em làm nhiều rồi bác ạ, nếu bác có kinh nghiệm thực tế trên các loại Fe khác thì nên chia sẻ cụ thể để anh em tham khảo.



Bác có thể chia sẻ kinh nghiệm của bác về cách chọn hệ số nào đúng cho fe để tránh chọn sai hệ số mà có thể dẫn đến dư điện áp không ? để cho Anh em biết mà né chứ dư điện thì phí phạm lắm ạ . Em newbai nên có hỏi xxx ngơ bác bỏ quá cho!



em cảm ơn bác HST đã dúp đỡ .tối nay em về thực hiện quấn BA
cho con AMP 6l6g đang DIY dở
cảm ơn bác nhiều
thế em đổi thành fe 40mm -6cm số vòng cũng thế hả bác



À xin lỗi bác, chỉ còn 2 vòng/ V với Fe40/6cm. mời bác xem file Excel đính kèm, phần chữ đỏ là em nhập vào



cám ơn bác đã chỉ giáo
em đã làm xong cục 36mm/6cm
nhưng dòng đốt tim em quấn thiếu v hihihi
mai lại tháo ra quấn lại
à bác cho em hỏi ,em quấn cuộn 0v-320v dây 0.4mm thì có đủ dòng cho 2 bóng 6l6g ko bác
bác cho em số điện thoại có gì em liên hệ hỏi bác hihihi
với vụ nhập só em hơi bị mù tí
đôi luc ko hiễu lắm



Dây 0.4mm ra ngấp nghé 320mA đó bác, 2 cây 6L6 ăn thua gì, nếu được bác cho cái hình khích lệ bác Busuavoi bên hội TBG đang chuẩn bị quấn cục nguồn đầu tay.



Hệ số này không hề bé đâu ạ , Fe chợ có đợt lấy hệ số đến 50 cắm không tải không nóng , nhưng khi chạy ở công suất lớn , mở to thì rất nóng ấy ạ , mặc dù hệ số cao chút khiến cho hiệu suất biến áp có phần suy giảm một chút nhưng như vậy sẽ an toàn hơn khi nghe nhạc mở lớn ạ



Bác HST giúp em với!
Em đã mua lõi làm nguồn lắp SE GU50. Thông số nguồn GU-50 SE em dự định như sau: 350Vac > 0V < 350vac/300mA ; 5,2Vac/3A ; 12,6Vac/3A ; 6,3Vac/3A.
Nhờ bác tính giúp em cụ thể: số vòng, cỡ dây, khối lượng dây...
Em cảm ơn bác!

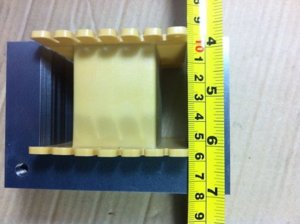

Em gửi bác tấm hình cụ thể của lõi em đã mua:



em quấn ra dòng đôt tim dèn bị hụt các bác
dòng bóng nắn dây 1.2 quấn 12 vòng cho ra 4v8
dong nắn bóng 6l6 và 12ax7 dây 0.7 quấn 14 vòng ra 5v8
thế này thi co chay đốt tim bóng được ko các bác
hay phải tháo ra quấn lại ạ
http://i1246.photobucket.com/albums/gg6 ... G00587.jpg
http://i1246.photobucket.com/albums/gg6 ... G00586.jpg



Nếu áp này bác đo không tải thì em nghĩ bác phải quấn lại thôi vì khi mang đủ tải sẽ còn tụt áp thêm nữa.



Bác đã cộng 10% thứ cấp chưa. Em quấn đốt tim ra 6,5v - đốt sụt là vừa xoẳn.

Em phán bừa: Quá dư thừa, nhắm mắt quấn cũng OK!



Chào bác,

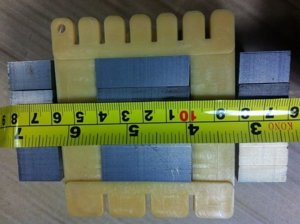

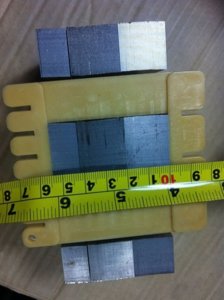

Theo như hình 1,2 bác post thì em đoán bác đang có bộ Fe40/5,5cm
Dùng file Excel của bác Rùm tính ra kết quả như file đính kèm theo yêu cầu của bác về dòng/ áp

Em thấy, sao GU-50 SE mà bác cần dòng cao áp đến 350mA cao vậy?



Khoan tháo bác, bác gõ fe lại cho thật đều và nêm thêm vài lá Fe nữa vào cho thật chặt, xong cắm điện vào đo lại xem có thay đổi theo hướng tốt hỏn không nhé.



Em đọc phần trao đổi về nguồn cho SE GU50 thấy có vài thông số, trong đó giá trị 350 mA là cao nhất trong số đó, nên dự định làm thế này; theo bác thì dòng cao áp chỉ cần bao nhiêu mA là đủ, mong bác giúp!
Bác cho em hỏi thêm:
- OPT dùng cho SE GU50 thì cần sử dụng lõi, dây cụ thể như thế nào;
- Cuộn cảm lọc nguồn nên dùng lõi, dây cỡ nào?
Em cảm ơn bác!

Mong bác giúp, em sẽ mua đủ vật liệu cho bộ PSU, OPT... rồi mới bắt đầu!



- GU-50SE bác chỉ cần dự trù dòng cỡ 250mA cho cao áp của cục nguồn, mở file excel em gửi bên trên, sửa lại cỡ dây từ 0.4mm thành 0.35mm là ok
- OPT cho GU-50 SE từ 2.5K - 4K đều chạy tốt, bác qua các topic về OPT xem hướng dẫn cách quấn http://vnav.vn/forum/viewtopic.php?f=45&t=194
- Cuộn cảm lọc nguồn, bác kiếm bộ Fe32/5cm, dùng dây 0.3mm quấn khoảng 2500- 2800 vòng, hoặc Fe28, dây 0.25mm cũng ok, cứ quấn cho nó đầy cửa sổ.

Bác xem thêm bên này http://vnav.vn/forum/viewtopic.php?f=46&t=63613 - một dự án diy GU-50SE gần đây nhất của bác vducuy bên GVT đã làm thành công



Em cảm ơn bác!
Em sẽ xem thêm về thông số nguồn, sau đó từ từ làm nguồn trước. Có gì chưa rõ em sẽ lại phiền bác.

Một số linh kiện em vừa nhận hôm nay:



Bác quấn đẹp đấy.Tuy nhiên phải vỗ các mặt cục fe cho đẹp và phải nêm thật chặt.Bạn phải xiết chặt 4 ốc 4 góc rồi mới cho điện vào để kiểm tra nó mới chính xác đc.Thực tế fe 36x68 tôi quấn 9,75 vòng đã đủ 5,2V,và 11,5v đã đủ 6,6v .Vậy bạn coi lại coi !!!



cám ơn các bác
cái amp 6l6 của em đã cất tiếng hót đầu đời
