Cùng nhau tự quấn biến áp nguồn

Bác đang nói cuộn sơ hay thứ ???



Thứ cấp .

Còn sơ cấp thì có lẽ cúng ta hay nhầm 2 cách thức :

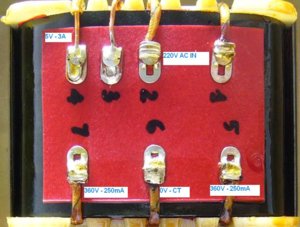

Amp xài 2 ổ cắm : 220V và 110V
Amp xài 1 ổ cắm và công tắc chuyển 220V và 110V

Tối nay em về sẽ vẽ 1 mạch để chuyển điện cho biến áp sơ cấp dùng 2 cuộn sơ cấp 0-110



Gửi Bác Rùm,
Quấn cuộn cao áp dùng CT thì thì tuyệt đối tránh việc chập đôi dây vì áp chênh lệch lớn sẽ dễ dàng phóng điện qua lớp verni. Hay là Bác thử xếp các lớp theo sơ đồ A-B-B-A ... xem sao vì về mặt tính toán thì 2 cuộn sẽ có chiều dài trung bình là như nhau. Trong thực tế thì sẽ có chênh lệch một ít nhưng sẽ đỡ hơn cách quấn A-CT-B.
Mến.



Khà khà,

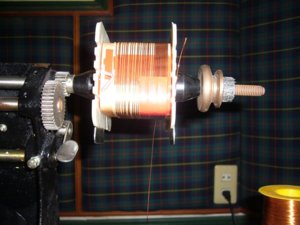

Vụ kẹp sanwich để quấn thì em có nghĩ đến khi quấn OPT rồi. cách này có lẽ thú vị đây ! Nhưng với điều kiện ta chia lớp phải khéo và chốt ra dây phải còn.

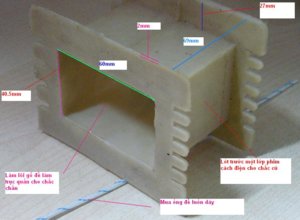

Trên thực tế em mua lõi nhưa Fe 40 thì có 18 đầu ra, vậy là đủ làm, chắc Rdc không sai bao nhiêu .

Thanks



Sao cứ theo mãi lý thuyết ???? bác cứ quấn hết 350vol rồi ra điểm CT sau đó tiếp tục quấn 350vol nữa là xong, dây .30mm có điện trở là 243 ohm/1Km, như vậy cho chênh lệch giữa 2 cuộn là 5m => điện trở chênh lệch khoảng 1.215 ohm, với dòng điện là 200mA suy ra điện áp chênh lệch giữa 2 cuộn là 1.215 x 0.2 = 0,243 vol => như vậy có đạt chưa nhể ????



Cuối cùng em phải mua dây 0.35mm , em đã tính với dây 0.35 thì kiểu quấn A-CT-B sẽ có chênh lệch chiều dài 9mm,

Vậy em sẽ thí nghiệm quấn kẹp chả 4A-7B-CT-3A với hy vọng lệch chiều dài là 1.3m

Đang vui thì hết dây 0.65mm , mất hứng .

@ Công tử Bạc liêu này : cũng lịch sự , đem cả lõi nhựa, Fe, dây đồng đến tận nhà em



Không biết em hên hay sao í mà quấn 2 cục nguồn cho bác AnhTan 380-350-CT-350-380 theo kiểu bình thường mà điện áp ra không lệch nhau tí tẹo nào ==>> cứ làm đi sẽ biết thôi mà, đừng nghĩ ngợi lung tung, xin được chia sẻ với các bác DIY biến áp nguồn 1 tí kinh nghiệm thực tế như trên.



Mấy cục nguồn của nhật như là Zebra nó cũng quấn tới tới vô tư , đo volts không tải cũng không lệch tí nào. Các cục nguồn QS Mỹ mà mấy ông thợ tháo fe chỗ bà Chín tháo ra thì chia đôi lỏi cho center tap , thử mua 1 cục về đo cũng không lệch tí nào dù có tải hay không
Cái Zebra lệch 6V khi có tải 190mA , theo em thì lệch thế cũng không sao cả.
Cái máy đo đèn của em cũng chia đôi lỏi , quấn hở như các cục mà chúng ta quấn
Tùy yêu cầu mà quấn , tránh phí công vô ích



Xin tiếp thu, tránh phí công vô ích.

Đúng là không tải thì ... không lệch áp ( vì số vòng giống nhau )

Khi có tải, qua nắn DC thì lệch 1 vài vôn thì đố ai mà .... nghe được.

CT hay không CT , chỉ khác nhau ở ta7m lý và ..... máy đo.

Em có gì sai xin các bác tiếp ạ !



Lệch chỉ có chút í nghĩa nếu làm nguồn đối xứng. còn nếu 2 cuộn CT thì trước sau cũng vào 2 bản anod của cùng 1 đèn nắn, và ra cùng 1 tụ lọc, thế thì lo lắng làm gì bác. Vô tư đi bác ơi.

Tks n brgds



Em thì vô tư, nhưng chỉ sợ gã Công tử ý kiến ý cò thôi .

Nói vậy thôi chứ... trễ rồi.



Không biết gã Công tử giờ nơi nao ?
Thôi kệ mai gã vào net thì sẽ biết :lol: :lol:

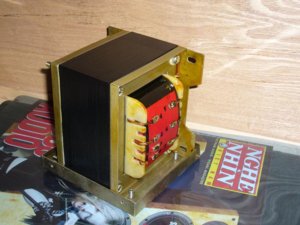

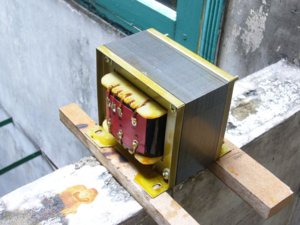

Biến áp nguồn hoàn chỉnh

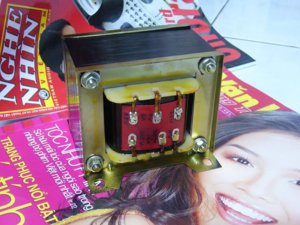

Sau khi được sơn hoàn thiện cho giống Fe xịn và có bề ngoài bắt mắt đặng phù hợp với phong cách chơi của Công tử Bạc Liêu



Đẹp quá bác rùmbeng ơi, thay mặt hội đồng hương Bạc Liêu xin chân thành cảm ơn .

Linh kiện, vật tư thì công tử BL dễ dàng mua được, nhưng tình cảm, sự nhiệt thành và sức lao động thì , xin cảm ơn lần nữa
em Via

( PS : sao bác lại đè lên tạp chí ? số đó em còn chưa được đọc đó )

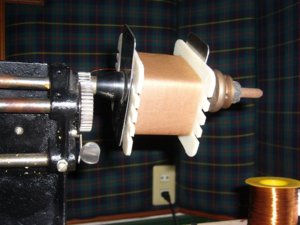

Để phục vụ cho các project ráp Pre amply và POWER EL84 trong khi cục nguồn rất khó tìm ngoài thị trường, và đểtìm niềm vui trong thế giới DIY, em quyết định thử ráp cục nguồn theo sự hướng dẫn tận tình của bác rùm,

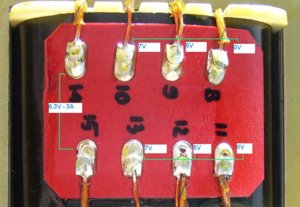

Cục nguồn cho Pre (có thể sử dụng để ráp EL34,EL84)
Sơ cấp 220V
Thứ cấp 1 : 230V, 250V, 330V, 350V, dòng 250ma
Thứ cấp 2 : 6.5V , 2A x 2 - 5.2V, 3A

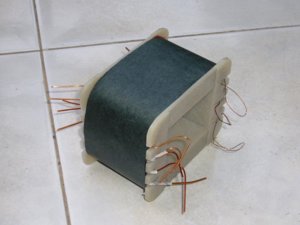

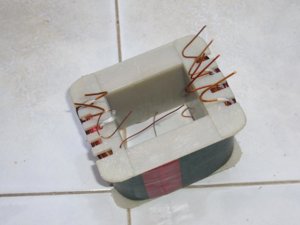

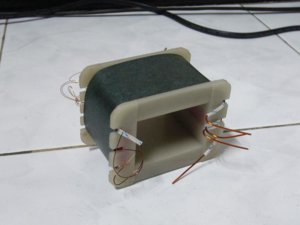

Sau khi hoàn chỉnh và cắm điện không tải, em thấy các chỉ số gần giống như yêu cầu, do đó tranh thủ lúc Amply vô địch xem phim kiếm hiệp, sung sướng quá , em quấn tiếp tục nguồn thứ 2 với các thông số trên (dự tính làm MONOBLOCK cho EL 84) đến 12 giờ đêm thì hoàn thành, chỉ chờ vô FE là OK. Bác nào có dự tính thử DIY một cái Amply TUBE thì nên tập quấn cục nguồn trước , theo em là rất dễ quấn, chỉ cần một chút kiên nhẫn là OK. Dự tính tiếp theo của em sẽ tập quấn CHOKE, khi nào thấy lên tay nghề thì tìm một bác nào đó trong 4frum đã quấn được OPT để học hỏi.



Xin chúc mừng những DIYer tiếp theo của biến áp.

Kiên nhẫn và yêu nghề ; chỉ cần 2 thứ đó thôi ( các thứ khác thì có người giúp )



Biến áp cho Pre Amp thường có cao áp ra khoảng bao nhiêu các bác nhỉ ?

Em định chơi 2 ngõ ra 6.6V/2A thì chắc là chơi tuốt luốt các loại đèn pre nhỉ ?

Dòng cao áp chắc khoảng 100mA ?

Các bác cho ý kiến ạ !

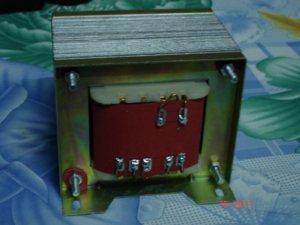

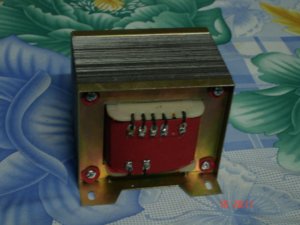

Biến áp Pre Amp cho bác QuangTeo theo chương trình " Đổi dầu lấy lương thực "



Thừa cơ vợ mải mê coi phim, em lẻn lên lầu và ... quấn biến thế

Cái này cũng cho Pre, không có CT, cụ thể như sau ;

Vào : 220V

Ra : 0-10-170-250-310V ( 0.1A )
Ra : 3.3-0-3.3 V ( 2A )
Ra : 0-6.6V ( 0.75A )
Ra : 0-5V ( 3A )



Thấy kích thước Fe của bác tta60 trong chủ đề http://www.vnav.net/modules.php?name=Fo ... 6&start=45

mà hãi quá, không biết lõi làm bằng gì, đủ cứng ... không , thôi kệ em cứ tính nhẩm theo Fe 40 chuẩn trước, có gì tính lại sau



Nói vậy chứ chưa có mạch mà quấn biến áp cho 2 phương án khác nhau coi bộ hơi khó, vậy đầu ra phải rất cơ động, tùy vào thực tế mà cho ra nhiều điện áp, tính dư thì hạ áp ...nóng chết, tính thiếu thì ... vứt.

Thôi kệ tham gia cho vui !



Với điều kiện có Fe lớn thì việc quấn mà lo chật cửa sổ hầu như không ... khỏi lo.

Vậy vấn đề chính chỉ là có sức quấn, làm lõi phù hợp, và an toàn

Dây cứ chọn to to 1 tí, cho nó khỏe ( mặc dù quấn hơi bị đau tay :cry: )

Cuộn vào 220V thì nên quấn 230V nữa phòng khi điện chập chờn
Thứ cấp thì mấy ông cao áp thì thêm đầu ra cộng trừ 20V, bias thì nên công trừ 5V

Cứ nhận với số vòng trên vôn là 2.13 mà thêm



Cám ơn bác Rùm rất nhiều!!! Còn một điều thực tế nữa xin bác chỉ bảo: đi mua dây người ta bán theo cân lạng, vì vậy xin bác thêm một cột nữa trong bảng tính về khối lượng cần thiết của từng loại dây.
Tôi đang có sẵn một số loại dây 1.00; 0.25; 1.50 và 0.7. Vậy tôi có thể dùng các dây đó thay cho các kích cỡ 0.80 (cuộn sơ cấp), tương tự 0.23; 1.30 và 0.65 phải không bác? To cho nó khỏe như lời bác nói mà.
Thân,
TA



Bác thì khỏe rồi , Bác cứ dơn ông excel về , thay trị số đường kính dây vàomà cái ô góc dưới bên phải nó vẫn dương hơn mặt đất là OK



Bác nói là cộng trừ, nhưng trong thực tế là chỉ là cộng thêm vào phải không bác?
Thứ tự cuốn các cuộn cứ từ trên xuống dưới như trong file excel: đầu tiên là sơ cấp rồi đến các cuộn thứ cấp?
TA
