Cùng nhau tự quấn biến áp nguồn

Ơh, em đi vòng vòng bên ngoài thoai bác lôi em vào làm chi



ko được nản lòng ai cũng có lần đầu thôi cái sướng là tự tay mình làm nó hót còn hót hay thì mình sướng tiếp chưa hay mình làm lại mình có phải chuyên nghiệp đâu thứ 7 này cafe anh em bang hội thổi cho tí gió là có sinh lực ngay đừng nản lòng, quên mất sao ko sang anh lấy ít giấy tháo từ tụ bù về quấn opt anh còn nhiều mà



- Cũng có lúc nản định kiếm em tube thanh lý cho xong fin Anh ạ. Nhưng vẫn cố làm tiếp (không làm được thì mọi người cười cho , còn hay dở thì tính sau ). Để lúc nào em kiếm được Fe ngon quấn cục khác thì sang Anh xin giấy, bộ Fe này cũng thường thôi và em sắp xong OPT rồi. Thanks anh



Khoe tí với mọi người: (bổ sung thông tin thêm - chữ màu đỏ)
Mình dựa vào thông tin trên topic này, vừa làm xong cục nguồn FE 32x60, thông số đạt như mong đợi.
Ban ngày điện nguồn là 223V,
điện ra cũng chênh lệch theo tỉ lệ: 223V/220V=1,014 (dây 0.55mm-0.6A)
Điện ra như sau: 260V-->263V (dây 0.35mm-0.3A)
320V-->324V (dây 0.35mm-0.3A)
6,6V-->6,6V (dây 1.2mm-3A)
5,3V-->5,3V (dây 1.2mm-3A)
Nhưng ban đêm điện nguồn lên đến 229V
Điện ra như sau: 260V-->270V
320V-->333V
6,6V-->6,75V
5,3V-->5,5V
Đã tét không tải thấy nó chạy êm re, không nóng, không kêu gì cả, dù chưa ngâm vecni, do quấn thủ công và tỉ mỉ rải dây chặt và lót giấy cẩn thận.
Mình nghĩ vecni cũng không thể thấm nổi qua các lớp giấy lót để ngấm vào được!
Vậy em có câu hỏi:
Liệu như vậy khi thiết kế mạch chạy với đúng điện nguồn thì ổn, nhưng nếu điện áp nguồn giảm đi thì công suất ampli sẽ giảm đi chút ít.
MÀ nếu điện tăng cao như vậy thì liệu các ampli DIY, không dùng mạch ổn áp thì ampli sẽ có vấn đề gì không?

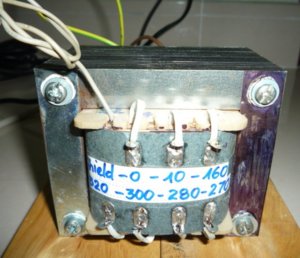

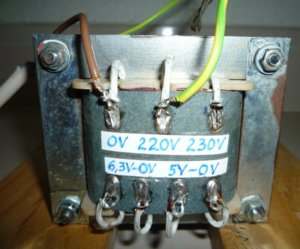

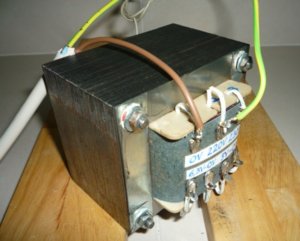

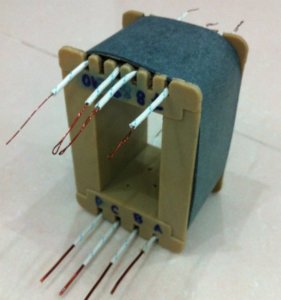

Và đây là hình của cục nguồn mới làm xong:

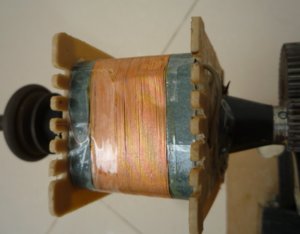

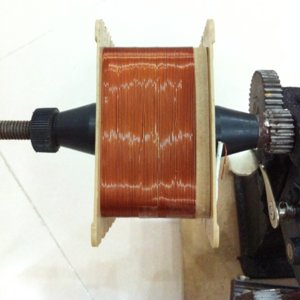

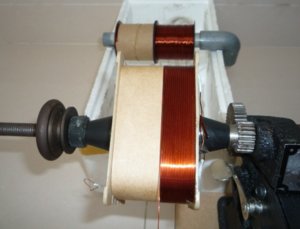

Và đây là hình bên trong các lớp quấn:

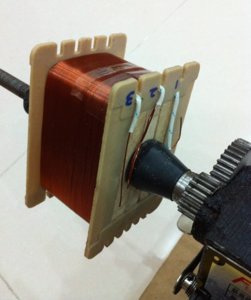

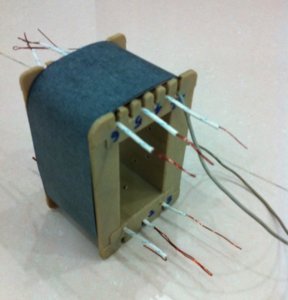

các cuộn cuối:



chúc mừng bác ! Bác đã thử với tải giả chưa, thử không tải có thể chưa chính xác lắm.
Bác muốn vec ni thấm sâu thì pha vecni hơi loãng 1chút. Khi ngâm nên cho cục nguồnmang điện + ít tải cho nó nóng và rung nhẹ, không khí bên trong bốc hơi ra vàvec ni thấm sâu hơn.
Cuộn màng chống nhiễu có thể bỏ qua không cần quấn để tiết kiệm cửa sổ, thay vào đó bác có thể quấn cuộn đốt tim 6.3 v vào. Khi nối mass cuộn này cũng có tác dụng tương tự.
Dao động điện áp như vậy nằm trong tiêu chuẩn cho phép của hệ thống điện, như vậy thì ampli cũng chẳng làm sao cả!



Xem mấy tấm ảnh, thấy bác làm đẹp quá!
Đến khi nào em mới làm được như thế!



nếu chỉ tet ko tải chưa nói lên điều điều gì đâu bác phải có thông số đầy đủ các cuộn sơ và thứ mới bàn được mục đích sử dụng nữa ,em đã từng chạy ko tải một cục nguồn 7 ngày 7 đêm sờ vào ko hề nóng chỉ âm ấm lúc lắp vào âm li thì sau 1g em để cái bánh mì lên một lúc là dòn tan bác cứ thử tải rồi hãy ngâm tẩm cũng chưa muộn đâu .chúc thành công



Chúc mừng Hung Doanh,bạn quấn đẹp đấy và thử điện ko tải thông số như vậy là khá tốt rồi.Tuy nhiên mỗi người mỗi ý mình lại thấy nếu cao áp bạn quấn có CT thì tốt hơn chứ quấn cho ra nhiều đầu nhiều cao áp quá có nhiều khi ko dùng đến.Mà đã DIY thì 1 cục nguồn ko đủ đâu bạn phải quấn vài 3 cục nữa...hư cục này có cục kia thay thế liền.



@tuaudio1973:
Em mới bổ sung thông tin chữ màu đỏ vào bên trên.
Mong rằng nó sẽ hoạt động tốt.
@audiofind: chắc chắn là sẽ thử trước khi gắn vào mạch.
@ bác luulinhlanh: thanks bác đã cho em tham khảo và góp ý cho em



Theo xxx ý của em cục nguồn của bác quấn thiếu sơ cấp , em nhẩm miệng ra công suất thứ cấp của bác cỡ 210w , trừ hao hụt thì công suất sơ cấp cũng cỡ 260w tức khoảng 1,2A tại 220v , bác quấn 0,6A, tuy lúc chạy biến áp không hoạt động hết công suất tức 1,2A nhưng 0,6A thì ...



Dòng chữ màu đỏ đọc xong nghe thấy GHÊ GHÊ!



Đó là kỹ thuật 'xông' vecni bình thường thôi mà, thông số bác quấn như vậy đo là ok rồi. Vì khi sử dụng 3 cuộn thứ cấp tổng công suât 100w+20+15=135w



320V-->324V (dây 0.35mm-0.3A)
6,6V-->6,6V (dây 1.2mm-3A)
5,3V-->5,3V (dây 1.2mm-3A)
chỗ này công suất khoảng 131w
cuộn sơ 220v khoảng 132w như vậy là vừa đủ thiếu hệ số hao hụt và cuộn 260v =78w và chưa biết cuộn này để làm gì



Đúng chính xác là bác chủ vẫn còn cuộn 260V chưa tính công suất nữa , thường khi quấn Biến áp phải tính công suất của tất cả thứ cấp => sơ cấp , phòng khi có việc cần dùng hết thứ cấp thì cục nguồn sẽ ... bốc hơi



Với kích thước fe và đường kính dây sơ cấp như vậy dư sức cho 150va.
Em thấy bác chủ nói 'đầu ra' 260v chứ có nói cuộn 260v đâu?



Theo tính toán thì thứ cấp chỉ dùng đến 260V-280V.
Do lõi dư cửa sổ, nên quấn luôn tiếp và ra dây thêm 02 đường 300V và 320V để dành.



Bác chủ có thể chia sẻ cho anh em số vòng bác quấn các cuộn với?



Đây bác: thông tin tổng:
FE: 32x60mm
số vòng/volt=2.5
Sơ cấp: 220V, dây 0.55, 550v vòng
Mình ra thêm đầu sơ cấp 230V dự phòng điện áp nguồn mạnh quá.
Thứ cấp 1: dây 0.35mm
0-10V: 25 vòng
-160V: quấn thêm 375 vòng (=400 vòng)
-270V: quân thêm 275 vòng (=675 vòng)
-280V: quấn thêm 25 vòng (=700 vòng)
-300V: quấn thêm 50 vòng
-320V: quấn thêm 50 vòng
6,6V-->6,6V (dây 1.2mm-3A) -16.5 vòng
5,3V-->5,3V (dây 1.2mm-3A) -13.2 vòng



Cục này sẽ rất nóng .,trừ phi fe phải rất tốt.



cục này bác sử dụng luôn đường 230 cho 220v là hợp lý, nguồn sẽ chỉ hơi nóng 1 tý, áp thì ok.



các bac cho em hỏi chut nhé với lõi C CORE thì diện tích tru quấn dây mình tính như thế nào vậy tính 1 bên hay tính cả hai bên trụ vậy các bác giúp em với



Các bác cho em hỏi là véc ni loại trong hộp tôn thì có nhãn mác tên tuổi gì không ạ ? Hoặc các bác chụp hình cái vỏ hộp giúp em được không ? Cái dung dịch sơn tẩm pha sẵn dùng quả thực rất chán .

Còn đây là thành quả cục nguồn của em . và quả choke cho con pre lởm
