Cùng nhau tự quấn biến áp nguồn

Chào các bác , em là newbie, chưa biết ji về DIY, em đang chưa rõ về hiện tượng xảy ra với pow diy nhà em nên mạo muội vào đây thỉnh giáo các bác :
Pow nhà e single end 211, mới ráp xong , e cắm điện chạy được 1 đĩa, đến đĩa thứ 2 thì bỗng dưng pow bên phải sôi lên , xèo xèo giống như nồi lẩu sôi. Khói bốc nghi ngút từ biến áp nguồn và nhựa chảy ra.
Xin hỏi các bác hiện tương trên xảy ra la do nguyên nhân gì ạ. Em sợ quá giải tán hết đồ ra khỏi phòng ngủ. Nhựa chảy ra bóc mùi khét, hại sức khoẻ không ạ, có khi nào cháy không ạ.
Xin cám ơn các bác .



Em xin mao muội trả lời , là khói thì cũng không độc lắm đâu a. dấy là do biến áp quá tải nó chay thôi... bác mua hoặc quấn lại cái biến áp khác là oki....



Chắc bác caoan hiểu không đúng câu hỏi rồi.
Em thấy các cao thủ dạy thế này:
- Fe chợ màu trắng, dẻo: hệ số 50-55,
- Fe Liên xô cũ: hệ số khoảng 45,
- Fe Mỹ, Nhật tháo máy: Khoảng 40.
Riêng fe có mùi khét chỉ làm choke :mrgreen:



Đúng như bác tranguyennguyen đã nói về kinh nghiệm chọn số vòng trên vôn đối với mỗi loại lõi, tuy nhiên với cùng một loại lõi (chẳng hạn là Fe chợ màu trắng) thì khi quấn, mỗi bác sẽ chọn số vòng trên vôn khác nhau; em thấy khó là căn cứ vào phép đo khách quan nào để xác định tương đối và thống nhất về số vòng trên vôn đối với một lõi cụ thể!



Về lý thuyết có 3 thông số quan trọng đối với vật liệu sắt từ:
- Hệ số từ thẩm, tức là làm tăng cảm kháng bao nhiêu lần so với lõi không khí, cái này khá dễ xác định,
- Từ thông tối đa, như kiểu coi lõi thép là con thuyền chở thì chở được nhiều hay ít,
- Hao hụt tỏa ra bằng nhiệt, bao nhiêu W trên 1 kg.
Các lõi xịn có thông số đầy đủ. Còn cách khác dựa vào kinh nghiệm.
Bản thân em lần đầu dùng fe chợ màu trắng chọn hệ số khoảng 40 thì biến áp chạy không tải đã rất nóng. Tội cứ tưởng xịn như fe liên xô cũ nên trả giá ngay :mrgreen:



chào các bác em đang dự định làm 1 bộ pre dùng 3 bóng 12au7 em đang vướng mắc phần nguồn chua biết tính toán thế nào đã có bác nào làm nguồn rồi tính giúp em cụa nguồn với ạ em cảm ơn các bác nhiều



Bác nên đưa sơ đồ mạch ra mọi người mới giúp được. Nếu thông thường bác cần áp khoảng 160-250V, dòng khoảng dưới 100 mA thôi. Ngoài ra đốt tim 12,6V - 2A nữa



Chào các bác ý tưởng của tôi đợt này là :
1-Dùng fe 36 x 60 chỉ để quấn cao áp 450-400-360-0-360-400v-450v/300mA.
2-Dùng fe 32 x 50 để quấn các cuộn đốt tim các kiểu 5v/3A ;6,3v/3A ;12,6v/3A ; 48V/2A...

Như thế fe cũng khỏe,người quấn cũng khỏe và dễ biến hóa khi sử dụng cho các loại đèn khác. Đốt tim chắc cũng đỡ ù hơn khi nằm chung với các cuộn cao áp phải ko bác? Chỉ có điều 2 cục nguồn này sẽ khó sắp xếp chúng trên chassis sao cho gọn đẹp.

Tks các bác, theo trang 2-3 tôi tính đc như vầy,trình các bác xét duyệt dùm để nhà em còn chế tạo:
-Fe 32 x 50 = 16Cm2 x Hs 1,2 = 19,2Cm2. Lấy hệ số 46/19,2 = 2,4 vòng/von
-Tính CS : 5,0v x 3A x 2 cuộn = 30 W; 6,3v x 3A x 2 cuộn = 38 W =>> Tổng cộng 68W x Hs 1,2 = 82 W
-Tính dòng của cuộn sơ : 82/220 = 0,4 A=> Dây sơ : 0,7 X căn bậc 2 của 0,4A = 0,45.
Dây các cuộn thứ là 1,2 .
Tính số vòng dây : Sơ 200 x 2,4 = 528 vòng. Quấn 5 lớp chiếm cửa sổ 2,3ly
Thứ 5,3 x 2,4 = 13 vòng . 2 cuộn 2 lớp chiếm cửa sổ 2,4li
Thứ 6,7 x 2,4 = 16 vòng. 2 cuộn 2 lớp chiếm cửa sổ 2,4li
Tổng cửa sổ của lõi nhựa là 14li - 7,1 vẫn còn mênh mông cho lót giấy lót fim

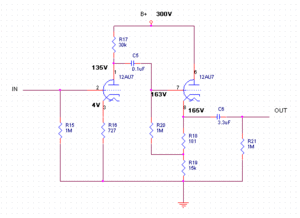

em làm theo sơ đồ nay bác ạ và em lắp thêm 1 tầng đầu nữa bác tính giúp em cục nguồn nhé



Nửa bóng đầu dùng khoáng 6 mA, nửa bóng sau 11 mA, tâng đầu khoang 5 mA nữa, tổng cộng không quá 25 mA 1 kênh, 50 mA 2 kênh. Bác làm biến áp nguồn khoảng 250 V / 100 mA là thoải mái. Còn nữa, bác có định dùng đèn nắn không, nếu dùng đèn nắn thì điện áp phải cao hơn, cỡ 280V và thêm cuộn 5V - 3A cho đèn nắn nữa.
Chúc bác sớm thành công.



100 mA mà có CT, thì sau này có thỉ dùng để ráp Preampli SE ngon lành.
vậy nên nếu đủ cửa sổ, bác quấn tầm cao áp max 350V hoặc 380V (nếu được), cho ra nhiều điểm cấp áp, sau này cần thì dùng cho SE ngon lành!
mà nếu Fe to (36, 38, 40) thì quất luôn cao áp có CT dòng 130mA (dây 0.25mm), cho bõ 1 lần quấn.

Còn chỉ cho pre, tầm 60-80mA thì ... kéo hết!



Cách này là cách em định làm bác à, cuốn cao áp riêng và đốt tim riêng, làm bộ nguồn rời sau này có làm amply khác thì cung không phải cuốn lại nguồn, đốt tim riêng đỡ nhiễu kênh lẫn nhau.
Bác lên tính trong bảng sẽ biết thiếu hay thừa cửa sổ, và lên để vòng von 48 chứ 46 em thấy có thể hơi non...



Em hỏi ké chút.
Em có cái quạt dùng điện 110V, nay muốn quay cái biến áp nhỏ xinh nhét trong bụng quạt để dùng được điện 220V đề phòng người nhà ko biết cắm thẳng quạt vào 220V.
Em tính quay biến áp nhưng này có ổn không, nhờ các bác tư vấn giúp.
<--------- 0V
<
<--------- 110V
<
<--------- 220V
Như trên em chỉ quấn một cuộn, đầu 0-220V em cắm vào ổ điện, đầu 0-110V em đưa vào quạt, có an toàn về điện và biến áp có hoạt động ko? Vì em có cái lõi bé bằng nửa bao thuốc nên lo là quấn sơ – thứ ko đủ cửa sổ.
Thanks!



Em nghĩ bác ra mua bộ đổi điện 220 sang 110 nó còn rẻ hơn...



- Em cũng nghĩ như bác caoan. Biến áp cho amply đắt hoặc khó kiếm đúng theo yêu cầu của mạch mới phải quấn bác ạ, còn cái 220v->110v rất sẵn, rẻ bác mua cho gọn, quấn mất công mà cũng chẳng rẻ hơn (nếu sợ người nhà cắm nhầm thì bác lấy băng dính dán cái phích cắm 110V với cái đổi nguồn lại--> hết cắm rút )



Em có hỏi bộ đổi điện rồi, vỏ nó to quá. Muốn xách quạt sang phòng khác lại phải mang đổi điện theo lách cách lắm.
Định mua bộ đổi điện rồi phá lấy biến áp thì hoang quá, hơm trăm cơ.
Tự quấn chắc mấy chục và ít công cho dẻo tay.
Quạt bãi công suất 15W, hay dùng trở để hạ áp cho nhàn nhỉ?
Có tính được trị số trở để hạ ấp từ 220V xuống 110V ko.



Với lại em nghĩ biến áp dùng cho quạt này là biến áp tự ngẫu thì đúng hơn.
Quấn biến áp cách ly như biến áp cho tube này làm chi cho mệt mà lại tốn kém hở bác? Ra ngoài mua cục đổi điện 220V sang 100V, 110V P=60W tha hồ dùng quạt, lại rẻ và ko mất công quấn!

Còn nếu bác định quấn thử nghiệm, trước tiên là dùng cho quạt, sau đó biết đâu khoan mấy cái lỗ ở thân quạt, lắp mấy cái đèn, móc thêm 2 cục OPT nhỏ nhỏ ở đế quạt và có jăck RCA, cọc loa ... thì bác cứ quấn mạnh đi, tính công suất để chọn dây sơ thứ cho đủ, nhớ thêm mấy cuộn 5V, 6,5V vào biến áp nữa. he he



Nó là bộ đổi điện không phải ổn áp nhé bác, xem quạt dùng điẹn bao nhiêu vôn ra mua luôn 220 chuyển xuông luôn đỡ dùng qua 2 biến áp...



Vâng kiểu quấn này là tự ngẫu.
Chắc dùng được cho quạt. Em tính quấn mấy cục vì em có mấy cái quạt kiểu này, để trong phòng nghe hợp lý vì vintage và chạy êm ko có tiếng gió.
Để em mần thử 1 cục rồi báo cáo.



Đơn giản bác chạy ra chợ làm cục xuyến tự ngẫu Hoàn Cầu 60w là xong, nhưng mấy anh này quấn hơi ..."không trung thực" tí , không biết có nổi 30w không ,với lại hơi cao sợ không cho vừa đế quạt :shock: Máu Diy bác kiếm cái lõi xuyến nhỏ mà mỏng thui, à hình như bác có rùi, quấn tự ngẫu dây 0.3 là sài được , và bác lấy hệ số 40 trở lên cho an toàn, chợ em đo 1 loạt toàn 30



cảm ơn bác em thì mù tịt về tính toán làm phiền bác tính giúp em thông số ,số vòng cỡ dây và cỡ phe luôn .em dùng đèn lắn 5Y3 bác ạ mong được sự giúp đỡ nhiệt tình của bác cũng như toàn bộ các cao thủ trong diễn đàn



Hic, em tính thử nhé:
- Cao áp 280V - 70 mA - công suất 20 VA,
- Đốt tim 3 đèn 12AU7: 12,6V - 150 mA x 3, tính dự phòng lấy 1 A - công suất 12,6 VA,
- Đôt tim đèn 5Y3: 5V - 2A - công suất 10VA.
Tổng công suất 42,6 VA, có thể dùng lõi 8 cm2, chọn lõi lưỡi 28 dày 30 mm hoặc lưỡi 32 dày 25 mm.
Nếu dùng tôn thường chọn hệ số khoảng 52, tức là 6,5 vòng / V.
- Cuộn sơ cấp (220V + 5%)x6,5 = 1495 vòng dây chịu dòng 200 mA, chọn dây 0,35 mm cho xông xênh;
- Cuộn cao áp 280V x 6,5 = 1820 vòng dây chịu dòng 70 mA, chọn dây 0,22 mm;
- Cuộn đốt tim 12,6 V= 82 vòng lấy điểm giữa, dây 0,8;
- Cuộn đốt tim 5V = 33 vòng dây 1 mm hoặc dây 0,8 mm chập đôi.
Mời các bác vào kiểm tra hộ.

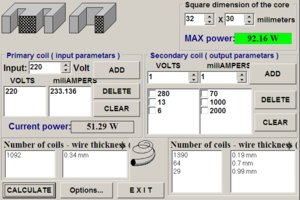

Em chạy thử... thì cho kết quả như thế này:



Sơ cấp: 220 VAC; 1092 vòng / dây 0.35;

Thứ cấp:
280 VAC - 70 mA: 1390 vòng/ dây 0.20;
13 VAC - 1 A: 64 vòng / dây 0.7;
6 VAC - 2 A: 29 vòng / dây 1.0.

Lõi 32 x 30.



CHỗ bôi đỏ nghĩa là sao hả bác ,cái Hs của bác có ý nghĩa gì vậy .Cục fe đó chỉ chia hệ số cho 16cm2 thôi.



- Em mới tập quấn món này thui nhưng góp ý với bác như sau:
1. Cỡ dây: OK
2. Cửa sổ: OK
3. Số vòng dây bác tăng thêm chút đi, coi chừng thiếu đó (trừ hư hao khi quấn)
- Tốt nhứt bác chịu khó làm theo cách này hơi vất vả tí nhưng chắc ăn:
- Sơ cấp: bác tính lên 230VAC (càng an toàn)khoảng 1.150 vòng gì đó. Sau đó ngâm vecni cái lõi cho khô
- Thứ cấp: bác quấn tạm cuộn 6V chừng 30 vòng, chưa ngâm vội, rồi đóng phe vào, đo--> suy ra số vòng/vol chuẩn đặng quấn tiếp 2 quận thứ cấp còn lại, và cả cuộn 6V nữa nếu chưa đạt yêu cầu. À mà bác đã trừ hao sụt áp chưa mà thấy số vol thứ cấp chẵn vậy ạ? Chúc bác thành công
