Cùng nhau tự quấn biến áp nguồn

@hoàng:thì tiện thể chơi to cho nó máu, cj sau này đỡ phải quấn lại , chỗ đỏ này a tính đót tìm rồi mà
@các bác:e tính như vậy có ổn ko ạ? sợ nhất thiếu cửa sổ lại phải tháo ra



Các bác hướng dẫn mình quấn BA thông số như sau: mình chưa biết gì về biến áp, mong các bác hướng dẫn cụ thể hơn nhé, cám ơn rất nhiều:

2 cuộn 130v , 100mA
2 CUỘN 6V3 , 1500mA

Rất mong các bác chỉ giáo



- Bác có phe chưa, nếu chưa thì sài fe 32 dày 5 cho chắc (mới quấn+cách điện thoải mái khỏi lo thiếu của sổ, nếu thích gọn thì xài phe bé hơn chút cũng vẫn OK), Sơ cấp sài dây 0,4, thứ cấp 130V sài dây 0,28, thứ cấp 6,3V sài dây 1mm cho khỏe. Công thức tính bác theo bác Rùm ở đầu topic í. Good Luck!



Cám ơn bác chủ rất nhiều, đa tạ suốt đời



Mong các bác tính dùm luôn mua bao nhiêu đồng , dùng fe 32 , và số lượng vòng cần quấn cho mỗi loại điện áp.., em chỉ đi chợ thôi..

Đa tạ các bác rất nhiều,



Bác quấn có 2 cuộn 130V/100mA với 2 cuộn 6.3V/1.5A mà dùng đến Fe 32mm, dày 5cm thì ... hơi lãng phí đó.
Em tính sơ sơ thế này:
Fe 32mm, Fe trắng sữa dày mua ở chợ, lấy hệ số từ thẩm 50

2 Cuộn 130V thì lấy dây 0.25mm quấn, cho dòng 130mA
2 Cuộn 6.3V thì lấy dây 0.85mm cho dòng 1.5A

Tính toán dây sơ cấp sau khi trừ hao hụt 20% là dây 0.31mm, quất luôn dây .35mm.

Lót cách điện sơ thứ, cách lớp ... bác còn khoảng 8mm cửa sổ (theo tính toán), mà bác mới quấn chắc để thừa cửa sổ tầm 6mm.
Có vẻ hơi ...

Bác quấn để dùng cho việc j vậy? 2 cuộn 130V riêng lẽ hay 130V-0-130V ?
Hoặc bác ngâm cứu thêm, có nên quấn thêm cao áp, hoặc đốt tim j nữa ko? để quấn luôn vào, quấn có đường ra 130V là đc, đặng sau này nghịch thêm!

Hoăc bác chỉ quấn cục nguồn để làm xuất đèn cho CD hay kiểu như thế, bác lựa Fe nhỏ hơn, để cho nó gọn nhẹ, Fe32 mà tống vào CDP hoặc DAC thì hơi chiếm chỗ.



Cám ơn bác rất nhiều, mình quấn cho pre đèn mà
Mình muốn tự DIY cho biết, phần mạch thì ok rồi, biến áp rắc rối quá, chỉ mong các bác tiếp sức cho thôi, để hiể thêm.
-mình quấn 2 cuộn riêng rẽ cả 130v-0; 0-130 và 0-6v3; 0-6v3
chỉ vậy thôi, mong các bác tính hộ, cho mình cần mua bao nhiêu dây đồng các loai.



- Hì hì thực ra em cũng mới quấn có mỗi cái BA đầu tay, lại chưa quấn phe 32 bao giờ nhưng cũng mạo muội góp ý với bác như sau: Fe 3,2 cm dày 5 cm. (Vì bác í cũng quấn lần đầu tiên nên em chọn dư cho chắc ăn )
- Bác quấn sơ cấp dây 0,4; 680 vòng (em thích số này vì nó đẹp)--> bác mua 4 lạng cho dư dả
- Thứ cấp: Có 2 cách:
+ Cách 1: theo kiểu thực nghiệm cho chắc ăn: Sau khi quấn xong sơ cấp bác ngâm vecni, chờ khô, quấn tiếp 1 cuộn 6.3V (20 vòng), vào fe (đừng ngâm vecni nữa nhé để còn tháo ra quấn tiếp), bác đo thử xem được bao nhiêu Vôn --> chia ra số vòng/vol chuẩn rồi quấn tiếp các cuộn còn lại.
+ Cách 2: Theo kiểu may rủi đây: Sơ cấp 130 V bác quấn dây 0,28 (bác mua 3,5 lạng OK), 400 vòng/cuộn ra dây rồi quấn tiếp cỡ 20 vòng nữa ra dây (em đề phòng quấn hụt đây mà) rùi sau này đầu dây nào vừa thì sài hí hí/ Cuộn 6,3V bác quấn 20 vòng/ cuộn, dây 1mm (mua 1 lạng thui)
* Xin ý kiến các cao thủ em chỉ biết có dzậy thì nói dzậy thui. Gook luck!!!



Em kê giúp bác một chút : lõi 3.2x5cm
hệ số 45 2.8 vòng 1 volt.
Sơ 616 vòng , 1.5 lạng dây 0,35
Thứ 2 cuộn 130v, mỗi cuộn 364vòng , tổng cộng 728 vòng, 1.5 lạng dây 0.25
Thứ 2 cuộn 6.3v mỗi cuộn 18vòng, 2 cuộn 36 vòng , 1 lạng dây 1li
Em đưa ra thông số này là vì trước đây em quấn 1 cục cho rề cao áp 320v-0-320v , cao áp 2 lạng, đốt tim ...nửa lạng, sơ cấp 2 lạng. Gần đây có anh trong HBG quấn cục nguồn giống hệt bác,chỉ khác cao áp 160v-0-160v, mang cốt ra hàng quấn lúc đứng dậy tính tổng có .... 60k (25k/lạng),tính ra mỗi thứ chưa đến 1 lạng. Em đưa ra thế dự phòng bác quấn thiếu. Chúc bác thành công



Cách 1 khá mất công, nhưng được cái chắc ăn :lol:
Nếu làm cách 1, thì mắc tải vào rồi hẵng đo. Đo ko tải sợ áp nó cao hơn, rồi chia lại số vòng/volt ko chính xác, rồi sau đó tính các cuộn khác sẽ ko chính xác. Ví dụ cuộn 6.3V/1.5A bác thử đốt tim cho đèn, rồi đo áp tại 2 chân đèn, ví dụ dùng luôn bóng EL34 (dòng Heater đúng bằng 1.5A) ... nếu có :lol:

Em thì cứ tính dư ra tầm 5-10% số vòng, mắc vào mạch, chạy ổn và đo thì ... gần đúng như tính toán trên excell (kiểu như 350V với 347V ấy :lol: )



e sợ sát cửa sổ quá nên tính quấn lại thế này: e lấy B=45( cái cũ trước e thấy ng ta lấy B=42)-> 2.63 vòng/vôn, như vậy sơ cấp là 372 vòng/220v dây 0.6, thứ cấp là 2 cuộn 868 vòng/300 vôn( e lấy tổn hao 1.1) dây 0.3, đốt tim 1 cuộn 5 vôn- 14 vòng và 6.3 vôn 19 vòng dùng dây 1.2
liệu có ổn ko ạ?

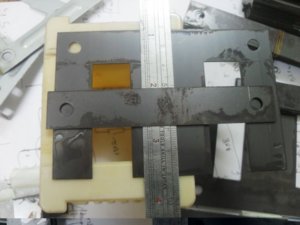

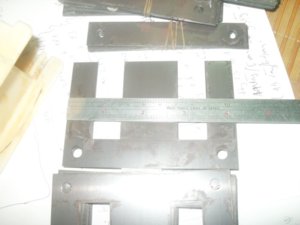

Lưỡi 3,5cm phải không mập. Nếu đúng loại 3,5cm, lá rất mổng và cửa sổ gần rộng bằng loại lưỡi 3,6cm loại mới bán ở chợ sắt thì để lại cho mình, Mình quấn đền bạn cái khác.



Tin buồn: em hỏi anh ấy hum trước nhưng nhận đc câu trả nhời là lưỡi dày 0.5



Vẫn tốt hơn lá Fe dày 0.5mm khác mà, nếu là Fe xám. Em nghĩ vậy :lol:



hự, luõi 3.5 ạ , lá day 0.5 e đo rất cẩn thận ko dùng dc cho OPT đâu bác
đây là fe e tháo từ BA công nghiệp, vấn đề chính chẳng bác nào giúp e



Hi, 35x50 hả. Lưỡi này đẹp, nhưng thôi cứ lấy hệ số 44 cho an toàn.
2,5 vòng/vol. Sơ cấp 550 vòng, dây 0,55 thôi.
Thứ cấp 300v-0-300v = 750-0-750 vòng, rề quấn dây 0,25 thôi, đừng tham quá nhỡ thiếu cửa sổ thì..... các đầu ra khác bác tự tính nhé.
Đốt tim 6,3v quấn 16 vòng; quấn dây 1 ly thoải mái đốt mấy bóng nhỏ này rồi.



1- hệ số 44 ạ?vì thực tế lúc tháo e làm hỏng 2 lá E rồi, lúc vào e lo làm hỏng vài lá nữa nên e sợ.....nó ko còn là 35x 50 nữa mà là 35x45.....(BA này lúc tháo e vội ko đém số vòng sơ cấp nên bj mới khổ)
2- e tính nữa nâng cấp lên pow nữa, mà để không nó phí nên tính cho bằng hết
3- để mai e đo lại lần nữa, biết đâu đẹp giời lá nó mỏng còn 0.2mm :mrgreen:
4- all:nhờ các bác cho ý kiến tiếp để e còn thi công, e máu lắm rồi



Làm cái gì dứt điểm cái đó, đừng ôm đồm kẻo đẽo cày .



vâng,nếu vậy đẻ e kiếm lõi fe khác, lõi này đẻ nữa lên level,bác rỗi qua đây viewtopic.php?f=19&t=1738&start=2850 giúp e cái nguồn cho mạch này với, e sắp tẩu rồi



Cục nguồn của em DIY cho ra AC 260V.
Sau nắn cầu diod - tụ 100uf // - lọc R100ohm/10W - tụ 220uf: điện thế ra không tải đo 369V.
Khi cấp vào mạch có tải thì chỉ còn 340V DC.
Như vậy biến áp có đạt không? Biến áp hoạt động 3h chỉ hơi ấm, sờ vào thoải mái.



Tốt rồi bác ạ! Bác nên kiểm tra thêm xem có bị rung không.



Không rung bác à, vì em có ngâm tẩm nguyên 01 cục vào trong vecni pha loãng gần 30ph.



em đã từng quấn nguồn cho pre nhà em i trang thế này FE 2.8 *4 loại FE tháo từ nguồn japan cũ chạy thoải con gà mái luôn với yêu cầu cục nguồn này fe 3.2*5 quá thừa quá tốn kém không cần thiết



Cám ơn bác rất nhiều, bác tính chính xác hơn cả máy tính nữa đấy, mình quấn thành công rồi... vui quá



Chúc mừng bác đã thành công với em nó ạ
