Cùng nhau tự quấn biến áp nguồn

May ra đc 3A hoặc 4A là nhiều ạ



Vậy là để dành tiền mua thêm 1 cục nữa làm 2 nguồn cho TDA7294 là ngon rồi. giờ thì 1 cục sài chung 2 chanel tạm



Vâng... Bác mua biến áp EI hay biến áp Xuyến thế ạ ?



Vâng... Bác mua biến áp EI hay biến áp Xuyến thế ạ ?[/quote]
EI Bác ơi



Biến áp lò vi sóng fe 32 x 7 tháo quận sơ cấp có 14 lớp x 16vòng/lớp = 224 vòng. Như vậy hệ số tính vòng/volt =1. Không lẽ fe tốt vậy sao??? Các bác giải thích giúp, em cảm ơn.



Bác xem kỹ xem AC input của nó là 110V hay 220V?



Theo em đoán là 110 ---



AC input là 220 volt thì mới ngạc nhiên chứ . (Lò vi sóng samsung nhà mình dùng điện 220voltAC/50Hz phá ra), trên biến áp vẫn còn tem ghi sơ cấp AC220Volt và cảnh báo cao áp nguy hiểm không nhầm được.



Vậy lõi này siêu tốt..hihi, Em dùng Fe 4,5x5.5 cm vẫn tính ra 1.92vong/v cho an toàn...



Re: Re:

EM thấy các bác bàn luận nhưng hình như lại không theo những lý thuyết cơ bản thì phải !
Với biến áp thì điện hoạt động là Xoay chiều. Mà đã xoay chiều thì chỉ có dây nóng và dây lạnh với điện lưới chứ không có khái niệm dây mass, mà đặc biệt là cuộn thứ cấp thì lại càng không có khái niệm dây nóng, dây nguội. Cái số 0 mà các bác thấy chẳng qua là ghi vào để các bác phân biệt nếu các cuộn thứ cấp được quấn nối tiếp (VD: 0-24-45v) => khi sử dụng không bị nhầm lẫn. Hoặc khi ghi 24-0-24 thì các bác cũng biết là muốn dùng cuộn 24v thì phải lấy từ đầu ra nào.
Túm lại 0v chỉ là cách để đánh dấu phục vụ quá trình sử dụng không bị nhầm lẫn, chứ đầu ra đó không phải là mass...



Re: Re:

Hi bác
Bác chú ý giùm em cái chỗ đậm đậm đỏ đỏ với ạ
Em có nói đó là điểm mass đâu?
Em gọi đó là điểm CT hoặc điểm quy ước 0 volt mà

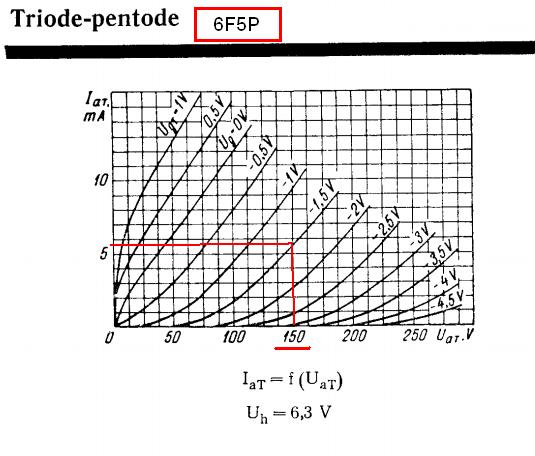

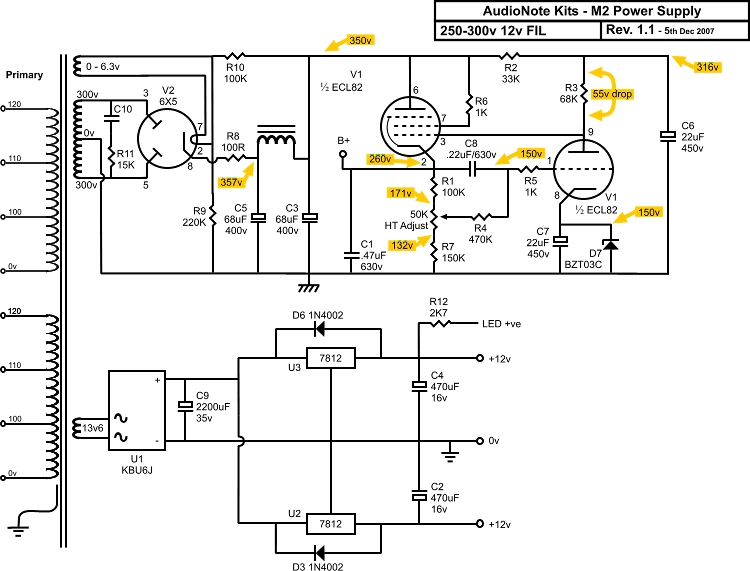

Với lại, trong ampli đèn, nếu nắn bằng 2 nửa chu kỳ, sẽ nối CT với mass, và cũng nối luôn CT của đốt tim xuống mass để giảm ù xì. Chứ em có nói nó là ... điểm mass hồi nào đâu ?



Re: Re:

Cơ bản em biết bác không dùng, nhưng em thấy một bác thắc mắc, rồi nhiều bác trả lời nhưng lại không đi vào cái điều cốt lõi nên em quote lại vậy thôi bác.
Khi biến áp có cuộn CT, quá trình nắn mỗi vế chỉ làm việc nửa chu kỳ cho vế "-" hoặc vế "+", và do 2 vế đối xứng nên đầu CT luôn có điện áp so sánh bằng 1/2 điện áp DC của đầu "-" và "+". Vậy nếu điện áp DC ra được dùng đối xứng thì điểm CT tương đương với 0v, và tương đương với mass
Tuy nhiên nếu bác đấy đầu "-" vào mass tổng và CT không đấu vào đó thì cũng không ai cấm mà, khi đó đo CT sẽ có điện áp = 1/2 điện áp điểm "+" với mass....



Có bác nào chia sẻ giúp em quấn cái biến áp ko.
Thực ra chỉ chỉnh sửa lại biến áp thôi. Ở cuộn sơ cấp chỉnh lại đầu ra là 40 - 0 40 . Bác nào giúp em với.
Em có thể giúp các bác ở khoản làm mạch in chất lượng cao. = phương pháp UV . Free luôn. Nhưng có qua có lại các bác giúp em phần biến áp.
Em ở Hà Nội.

Trong số các môn thì môn Kỹ thuật điện - Phần cuốn biến áp em bị điểm thấp nhất do quấn xong điện áp ở cuộn sơ cấp chả bao giờ đạt yêu cầu . Nhớ có 1 lần thầy giáo chạm vào cái biến áp mình cuốn bị giật giụt cả tay .



Bạn còn chưa phân biệt được tên của cuộn dây thì quấn BA không bị cháy là may, lại được thầy giáo thử hộ sản phẩm nữa :lol:



Bỏ mẹ rồi hu hu hu viết nhầm đen quá
Cuộn thứ cấp mới đúng bác ơi . Em ghi nhầm, dạo này đầu với chả óc chán quá



bác phải cho AE biết thông số sẵn có của biến áp đã ví dụ input bao nhiêu vôn ở cuộn sơ còn thứ cấp 40-0-40 cần bao công suất cỡ fe bao nhiêu.?



nếu sơ của bác có thể cõng đủ tải thì tháo fe ra đo, dỡ thứ cấp cũ vứt đi, xem dòng thứ cần bao nhiêu, tính cỡ dây, số vòng/vol rồi quấn lại lấy điểm chung (giữa), đấy là 1 phương án mời bác tham khảo



Như thế này ạ :
Cái cục biến thế của em là cục Biến Thế trong cái UPS upselec .
Em đo kích thước thì Chiều Dài là 10 cm - Chiều Ngang là 5 cm - Chiều Cao là 9,5 cm Như hình dưới đây


_ Ở bên cuộn sơ cấp có 4 đầu dây : Em đã xác định đc 2 dây để cấp nguồn 220 là dây đen và đỏ .

_ Ở bên cuộn thứ cấp có tất cả là 2 hàng dây trên và dưới .
+ Hàng trên gồm 3 dây to đùng em đo đc là 15 - 0 - 15
+ Hàng dưới gồm 4 dây có điện áp nhỏ xíu 8 - 10 - 10

_ Nhu cầu của em hay mơ ước của em là Cái biến áp này cung cấp đủ nguồn nuôi cho 2 cặp 2SC3281 2SA1302. Đạt 300w
_ Em thì có 2 phương án theo các anh thì phương án nào tối ưu nhất cho cái nhu cầu của em :
+ Phương án 1 : Chỉnh sửa lại cuộn 15 - 0 - 15 để thành 40 -0 - 40 vì cuộn này em thấy dây to lắm , còn phần có 4 hàng dây 8 - 10 - 10 tháo ra vứt mẹ đi cho nhẹ
+ Phương án 2 : Cuộn 15 -0 -15 để nguyên , Tháo vứt đi cuộn ở hàng dưới 8 -10 -10 , quấn lại dây có tiết diện 2mm đạt điện áp 40 - 0 - 40



- Kích cỡ Fe nầy thì không đạt được 300w đâu bác ui



Fe này nếu dùng dây 2mm quấn 40-0-40 em sợ thiếu cửa sổ.
Phương án 1 hợp lý hơn, các cuộn dây nhỏ không dùng tháo bỏ, quấn lại cuộn mới ra đủ áp 40-0-40.



Thank bác ạ. Thứ 7 em đi kiếm dây loại 2 mm . Có gì hôm đấy tiện đường về quê em tạt qua chỗ bác nhờ bác chỉ giáo ^^



Em nói luôn là quấn dây 2mm ko đủ đc cửa sổ đâu ạ !!!



bác muốn AE tư vấn thì phải cho kích thước chính sác ví như lưỡi fe bao nhiêu mm chiều dầy các lá fe ghép lại nhiêu thì mới tính được công suất và cửa sổ có đủ ko
dữ liệu của bác như đánh đố AE em pó tay ngược luôn



Cục fe bác ấy chụp ảnh trên kia em đoán là fe 32x5



tại sao AE mình phải đoán người cần tư vấn là bác ấy vậy bác ấy phải cung cấp đầy đủ giữ liệu thì mọi người mới tư vấn được nếu ko chỉ là đoán mò hoặc là thiên tài thôi :lol:
