Cùng nhau tự quấn biến áp nguồn

Xỏ xiên thế :mrgreen:
An toàn em nghĩ là chơi 350w thôi là được.



cho em đánh dấu topic này cái ạ.Lúc cần em đỡ phải tìm.

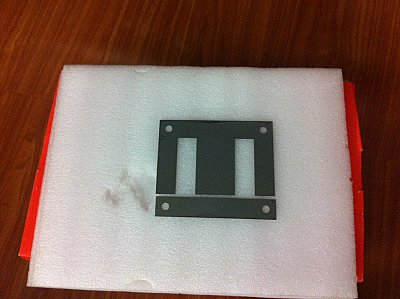

Chào các bác! Em đang muốn quấn 1 biết thế nguồn cho Kt 88 mà chưa biết tính toán như nào các bác chỉ em quấn với ạ.Fe của em EI tháo máy khá đẹp ạ Lưỡi Fe 40mm dày 60mm cửa sổ 20mm Fe này có đủ dòng cho công xuất cho 4 bbongs Kt 88 ko hả các bác?



bác phải có cấu hình đầy đủ của máy thì mới tính được ,còn fe của bác thì có khả năng đủ đó bác

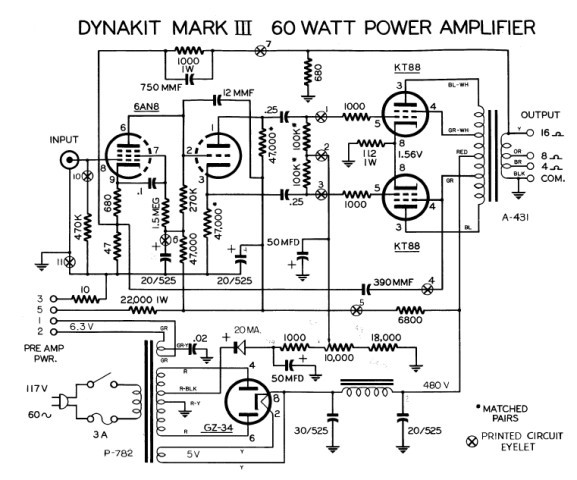

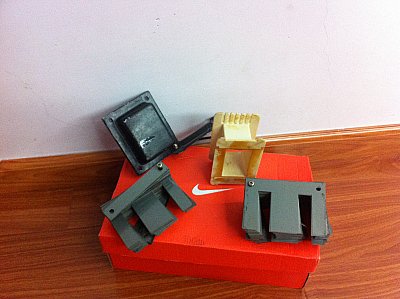

Em đinh đi theo mạch Dynaco Mark3 nhưng hiện tại em làm thử 1 cục chước ạ,nguồn vào sơ cấp 220v thứ cấp 485v,6,3v,5v đứng ko hả bác?Fe của em đây ạ



chỗ bôi đỏ kia nếu có CT thì hơi thấp mà ko CT thì hơi cao đó



Bác tính toán giúp em với lõi Fe này cuấn lần lượt cỡ dây, sơ cấp,thứ cấp tất cả bao nhiêu vòng với,đây là sản phẩm đầu tay rât mong các bác chỉ bảo ạ.



Bác cho cái link hoặc post luôn cái xê ma lên đây anh em dễ "chém" hơn



Vâng nó đây bác ạ http://www.audioasylum.com/cgi/t.mpl?f= ... d&m=129910



Đúng là em nhầm,nhìn lại thì thấy 480v ạ



em phụ bác ý một tay



Vậy theo như mạch này các bác tính giúp em cái nguồn với ạ lưỡi FE 4cm,tổng chiều của dày 6,5cm cửa sổ 2cm,chiều cao cửa sổ 5,6cm ạ



Bác tự tính đi cho ngấm sâu , anh em gợi ý thôi.
- Bác có choke chưa ? thông số thế nào ?
- Quấn thứ cấp có CT thì áp 2 đầu đưa vào đèn nắn cỡ xấp xỉ 1KV, bác có ngán không ? Nếu không ngán thì bác tính đơn giản thế này : VDC + VCK (sụt qua choke)/1,1 = áp một cuộn thứ cấp
- Cuộn đốt tim cho GZ34 dòng khoảng 3A, 5,2V
- Đốt cho KT88 1,6A x 2 = 3,2 A + 6AN8 khoảng 1/2A chơi 4A cho mấu, áp 6,5V
Tạm thế đã, bác cứ ngâm cứu dần kẻo tẩu. Mai cao thủ Tuaudio1973 sẽ giúp bác nốt phần còn lại



Vậy theo như mạch này các bác tính giúp em cái nguồn với ạ lưỡi FE 4cm,tổng chiều của dày 6,5cm cửa sổ 2cm,chiều cao cửa sổ 5,6cm ạ[/quote]
Bác tự tính đi cho ngấm sâu , anh em gợi ý thôi.
- Bác có choke chưa ? thông số thế nào ?
- Quấn thứ cấp có CT thì áp 2 đầu đưa vào đèn nắn cỡ xấp xỉ 1KV, bác có ngán không ? Nếu không ngán thì bác tính đơn giản thế này : VDC + VCK (sụt qua choke)/1,1 = áp một cuộn thứ cấp
- Cuộn đốt tim cho GZ34 dòng khoảng 3A, 5,2V
- Đốt cho KT88 1,6A x 2 = 3,2 A + 6AN8 khoảng 1/2A chơi 4A cho mấu, áp 6,5V
Tạm thế đã, bác cứ ngâm cứu dần kẻo tẩu. Mai cao thủ Tuaudio1973 sẽ giúp bác nốt phần còn lại [/quote]

Vâng em nghĩ cứ phải bắt tay vào làm nó mới vỡ ra đc còn có ji khó khăn thì nhờ các bác ạ,thôi chắc giờ này cũng muộn lắm rồi em chúc các bác ngủ ngon nhé!



http://vnav.vn/forum/download/file.php?id=474497
Em tập tính thử...
Với lõi cỡ 4 cm x 6,5 cm và nhìn qua ảnh "cảm nhận" là lõi tốt nên có thể chọn hệ số vòng/volt bằng 2. Với lõi này có thể cung cấp công suất ra khoảng trên 500 W, tổng công suất yêu cầu mà bác chủ cần chỉ gần 200 W nên mật độ dòng có thể chọn khá thấp bằng 2 A/mm*mm.
Điện áp AC khi có tải sẽ giảm cỡ 5% đến 10%; tạm tính là 10% (dư một chút còn có thể giảm!).
Trên cơ sở đó tính được các thông số:
Các cuộn thứ cấp:
+ 5 V - 4 A: 11 vòng, dây 1.6 mm;
+ 6.3 V - 5 A: 14 vòng, dây 1.8 mm;
+ 900 V - 0.11A: 1800 vòng (900+900), dây 0.28 mm;
Khi thực quấn: Các cuộn 5 V và 6.3 V chỉ dùng một cỡ dây 1.6 mm đến 1.8 mm.
Cuộn sơ cấp:
220 V - 0.8 A: 440 vòng, dây 0.7 mm hoặc 0.8 mm.
Kích thước cửa sổ đủ rộng để sử dụng cách điện tốt giữa các cuộn, lớp...



Hệ số bằng 2 lúc đóng điện đèn tuýp trong nhà nháy vui mắt lắm đây. 3,5 cho thì hết nháy.



Thanks bác! Em đơi bác Tú 1973 tính dùm nữa rồi bắt tay vào làm.

Chỗ đỏ bác giải thích rõ hơn đc ko ạ?



:mrgreen:



Bác quấn đi, cắm điện mà đèn tuýp trong nhà nháy sẽ hiểu.
Nháy gần giống bác quệt hai đầu dây điện nhà vào nhau, chỉ khác cường độ.



Hôm nào bác Trung_Son cầm 1 lá qua em sờ xem mới định hệ số gần đúng được, chứ nhòm qua ảnh thì hơi khó



Bác dựa theo công thức nào mà tính được số vòng /V cuộn sơ cấp như vầy ? nếu theo số vòng /V này quấn BA cắm vô điện không cháy nhưng nóng rực, tính như bác anhtuanhpqn là ổn đấy



bác này tính giỏi thía mà hôm nọ cứ gà em làm em cứ tưởng
lõi 4 x 6.5 =26mm nếu fe tốt tính 45/26 =1.73 vòng /vôn nếu tàu khựa tính 48/26=1.84 vòng/ vôn
bác cắm điện cháy em đền tối rảnh em sẽ tính dùm bác để tham khảo



Em vừa ở hàng Trống cơm trưa với anh Dũng về, thấy anh Dũng bảo hôm nay bác bận ko có nhà.Mai em cầm qua bác nhé

Nhờ các bác tính toán cụ thể rõ ràng từng lớp hộ em , chứ em là Newbi các bác viết thế em bó tay ạ



- Vấn đề khi đóng điện biến áp thì đèn tuýt trong nhà nháy, theo em là bình thường. vì biến áp công suất lớn nên khi đóng điện sẽ gây sụt áp, ngoài ra nếu giắc cắm của biến áp không chặt cũng gây ra đèn tuýt nháy. Vì vậy hệ số volt/vòng dây phải phù hợp với diện tích lõi và chất lượng lõi.
- Quấn dây đường kính lớn và số vòng lại ít (dây đốt tim đèn) Bác nên khóa đầu dây vào và đầu dây ra cho kỹ để cuộn dây không bị sổ.



Bác nhiều KN về BA đấy. Thực ra tính hệ số đến 52 thì hơi cao, Fe thời bao cấp làm bằng đai thùng phi cũng chỉ tầm 50-55 thôi. Fe Nga ngố thường khoảng 40-42, Fe tàu đời mao thường 45-48, Fe Nhật thường lấy khoảng 35-38, cá biệt có loại nó lấy chỉ tầm 32 (tháo đếm vòng tính ra)...
@ Trung_Sơn : Trưa về roài
