Cùng nhau tự quấn biến áp nguồn

Em thấy hệ số Fe dao động từ 35 đến 50 vậy ta ước ở tầm nào cho chính xác ạ? như Fe của em theo bác Tú ước 45 chia cho diện tích lõi sẽ đc 1,73vong trên Vol nhân với 220Vol tổng sơ cấp phải cuấn là 380 vòng đúng ko hả bác?



Tính thêm một quả này để bạn tham khảo:

Với bộ lõi khá đẹp như vậy tôi tính như sau:

A. Tổng công suất các đèn với chế độ cực đại ( max)
1. Đèn KT 88:
* Sợi nung Kathod : 1.6A*6.3V = 10.08W * 4 đèn = 40.32W
* Cung cấp dòng Anode : lấy 105mA một đèn ở 400VDC vậy công suất tương ứng cỡ 42W/ đèn. 4 đèn = 168W. Lưới 2 tạm tính 4 đèn = 32W
Tổng công suất các đèn KT88 sẽ là 2 đèn = 120W. Nếu 4 đèn = 240W.
2. Đèn GZ34:
* Sợi nung : 1.9A*5V = 9.5W.
* Tiêu tán trên 2Anode khoảng 11W.
Tổng công suất tạm tính 20W.
3. Đèn 6AN8:
*Sợi nung 0.45A*6.3V = 2.85W
Công suất các Anode cỡ 6W
Tổng công suất tạm tính khoảng 9W/ đèn. Nếu 2 đèn bằng 18W
+ Nếu làm theo kiểu Mono block Tổng công suất sẽ là:
120W+20W+9W =129W /Block.
+ Nếu làm cả 2 kênh trên một vỏ lúc này Tổng công suất sẽ là:
240W+20W+18W = 278W.
Trường hợp này biến thế vẫn đủ công suất nhưng đèn nắn GZ 34 không đủ cấp dòng cho toàn máy mà phải nắn bằng Diode bán dẫn mới đủ… vấn đề này bàn sau nếu phương án này thi công.

1. Công suất máy biến áp:
* Tiết diện: 4.0*6.0 = 24cm²
* Tiết diện có ích : 21.6cm²
* Công suất thật máy biến áp sẽ là: P = 324 W
2. Số vòng /vôn 1.75 vòng /vôn đối với sơ cấp
1.80 vòng /vôn đối với thứ cấp
3. Dòng sơ cấp : 1.47 Ampe chọn dây đường kính từ 0.85mm đến 0.9mm ở trường hợp bộ Fe này nên dùng 0.9mm là tốt nhất
4. Dòng thứ cấp:
a. Dòng cung cấp cho sợi đốt KT 88 ( 1.6A*2 đèn =3.2A’ 4 đèn =3.2*2= 6.4A) nên chọn dây 1.35mm hay 1.8mm. Trong trường hợp tính toán thừa thãi cửa sổ thì tăng đường kính lên càng tốt ( bộ Fe này cửa sổ quá thừa).
b. Dòng cung cấp cho sợi đốt đèn GZ 34 là 1.9A, nên sử dụng dây đường kính 1mm quấn cấp cho sợi nung.
c. Dòng cao áp cấp cho máy:
* Trường hợp Mono block dòng cỡ 250mA nên dùng dây cỡ 0.25mm
( Dây 0.25mm cho phép 0.123A vậy 0.123* 2 = 0.246A ).
• Trường hợp cả 2 kênh trên 1 vỏ sẽ dùng dây 0.35mm
Giấy lót giữa các lớp và bìa cách điện nên dùng :
Giấy lót TQ bán ở các cửa hàng VLĐiện 0.08mm hoặc giấy Đức 0.05mm.
Bìa chủ yếu là của TQ màu xanh dùng loại 0.3mm
Màn chắn tĩnh điện dùng lá đồng mỏng 0.1mm-0.25mm.
Băng dính trắng, băng dính hai mặt, gen……..
Số liệu cụ thể :
Số vòng dây sơ cấp: 220Vôn = 385 vòng dây 0.9mm, quấn làm 8 lớp.
Số vòng dây thứ cấp 400Vôn +400Vôn = 720vòng +720vòng ( tuỳ 2 đèn hay 4 đèn ) Nếu dây 0.25mm quấn 9 lớp. Nếu dây 0.35mm quấn 12 lớp.
Số liệu này là tính trên nắn bằng đèn điện tử GZ34
Số vòng dây sợi đốt 6.3Vôn = 11.5 vòng nên quấn làm 2 cuộn riêng cho 2 kênh thì hay hơn. Hai cuộn này trên một lớp, lưu ý cách rời khoảng 2mm cho an toàn.
Số vòng cho đèn nắn 5Vôn =9 vòng dây 1mm. Lưu ý cách điện cuộn này tốt vì cao áp một chiều gần 500VDC.
Khuyến cáo : Nếu làm biến áp này cấp cho cả hai kênh nên nắn điện bằng Diode bán dẫn ( khi này phải rút bớt cuộn cao áp 30Vôn mỗi bên còn 370Vôn +370Vôn). Còn làm cho mono Block thì to quá mặc dù biết là tốt, nên dùng Fe cỡ 35 hay 38 là cùng và dễ kiếm 1 đôi hơn.
Cửa sổ vẫn thừa. Tính toán như vậy biến áp này có độ an toàn khá cao. Còn lại phụ thuộc vào cụ thể thực nghiệm ra sao nữa.
Trên đây là tính toán để bạn Trung_son ( fan AR4) tham khảo thêm, ngoài ra cẩn thận còn phải tung lá fe lên cho rơi xuống nền xi măng nữa mới thật ngon.
Chúc bạn làm thành công.



Cám ơn chú bài viết của chủ rất tổng thể chi tiết ạ,Cháu định dựa trên mạch này làm 2 kênh trên cùng 1 chassi vậy theo như ý chú là nắn điot sẽ đơn giản hơn đúng ko ạ?Nếu nắn đèn có cái khó là cháu ko muốn có 2 con Gz34/5ar4 trên cùng 1 chassi vừa tốn kém vừa mất mỹ quan ạ .

Chỗ bôi đỏ của cháu là 65mm chú ạ ,diện tich lõi này là 26cm2 như anh Tú tính đấy chú,Cám ơn chú rất nhiều!



- Em thường tính toán cửa sổ trước khi mua dây về quấn bằng bảng Excell.
- Cần nhập điện áp của cuộn dây (volt), cỡ dây (mm), số vòng dây ( vòng), và chiều rộng và chiều cao cửa sổ (mm). Ta sẽ có ngay kết quả xem có đủ cửa sổ hay không? ( chưa trừ hao giấy cách điện và kỹ năng quấn dây có chặt không?)



Em nhấp vào mà nó bắt phải mua 99$ bác ạ,

@chú Tuántranphu chú cho cháu hỏi thêm nếu như nắn diot thi ko có cần quấn đốt tim cho Gz 34 nữa ko ạ?



- Bác nhập số vào những số em tổ chữ đỏ, còn chữ đen là công thức tính.

P/S: nếu Bác dùng Diode thì không cần đèn này trên mạch nên đốt tim cũng vậy, khi đó Bác phải tính lại điện cao áp vì nắn đèn và diode sụt áp khác nhau.



bác tuantranphu đã tính quá chuẩn cho bác rồi nhé
em chỉ phụ thêm tí nếu bác nắn bằng diot thì bỏ quận đốt tim 5AR4 và quận cao áp cho cả 2 kênh quấn như sau
bác cần 480 vôn DC vậy 480 x 0.71 = 340.8 vôn AC và với dòng cao áp cho toàn máy bác quấn dây 0.5 =490ma dư dả quá rồi
chỉ cần một quận cao áp thôi thôi bác quyết định làm như thế nào thì em sẽ tính dúp bác (nắn diot hay nắn đèn)



B. Thế nào cũng phải tính lại do tính chiều dày lõi thực = 6.5cm.

Nên công suất chính xác của biến áp nguồn này được 380.25W hơn trước gần 60W.
Số liệu gần như cũ chỉ thay đổi lại một chút:
Đường kính dây sơ cấp = 0.95mm.
Đường kính dây thứ cấp nếu không nắn điện kiểu hai nửa chu kỳ như đèn điện tử, nắn cầu diode cả kỳ cuộn dây thứ cấp cao áp to hơn và chỉ quấn một cuộn dây 0.5mm.
Không phải quấn cuộn dây cung cấp 5Vôn cho sợi nung đèn nắn điện GZ34 ( Vì bỏ đèn nắn điện ).
Số vòng sơ cấp 220Vôn = 374 vòng.
Số vòng cao áp cấp cho toàn máy 365V = 630 vòng dây 0.5mm ( trong trường hợp định chơi các đèn khác như EL34, đặc biệt 6P3S của Liên Xô cũ... cho đa dạng thì quấn tới 300Vôn = 516 vòng thì kéo đầu ra thêm, sau đó quấn tiếp đến hết 630 vòng thì thôi ).
Số vòng cấp cho sợi nung 6.3Vôn =11 vòng dây 1.4mm ( hai cuộn sợi nung giống nhau).
Chiều cao H của bobin quấn = 60mm, sử dụng để quấn =54mm.
Sơ cấp vừa vặn 7 lớp.
Thứ cấp cao áp 94 đến 95 vòng một lớp, quấn 7 lớp
Thứ cấp nung sợi đốt 11 vòng, 2 cuộn cho hai kênh R&L trên cùng một lớp.
Còn lại là bôbin quấn , dây đồng, giấy lót các lớp, bìa cách điện giữa các cuộn dây, màn chắn tĩnh điện… vô cùng thoải mái về cửa sổ.
Nếu chăm chỉ một lúc là quấn xong sản phẩm ( với điều kiện chuẩn bị kỹ lưỡng, và tắt máy điện thoại DĐ, sản phẩm này là chưa đấu dây và vào Fe ).

Làm xong đánh các loại AR cổ vô tư, lúc đấy FISHER có khả năng bị lãng quên. khi nào xong cho mình nghe thử.



Cám ơn chú đã hưỡng dẫn cho cháu chi tiết,mai cháu sẽ tiến hành quấn ạ hi vọng buổi sáng là xong, còn cặp Opt chắc phải giữa tháng 6 cháu mới tiến hành tiếp đc, đến lúc đấy lại nhờ chú và các bác khác giúp tiếp ạ.

Lúc nào xong nhất định phải nhờ chú và các bác đến thẩm âm xem amli này hoạt động có ổn ko rồi ạ .



@ chú tuantranphu,chú cho cháu hỏi thêm là có phải quấn đốt tim 6.3vol cho 6an8 nữa ko ạ?vì bài cuối ko thấy chú nói đến đèn này ạ,mà nếu có thì có cần quấn L/R riêng biệt ko ạ?



Em quyết định là nắn diot ạ.



Kính thưa các bác!Hôm nay em mới quấn đc cuân sơ cấp,cảm nhận là rất chuối vì dây 0.95mm to nên rất mỏi tay ạ 1 tay tuốt dây 1 tay quấn ,tay tuốt mà ko căng thì quấn ko ko chặt ạ.



- Không sao, bác cứ quấn đều tay, thành từng lớp là được. Quấn sang thứ cấp sẽ đỡ vất vả hơn. DIY là làm cho mình chơi mà bác, cứ từ từ không cần phải vội, làm đến đâu cảm thấy ưng ý là được



Cái tay trái em tuốt dây nên giờ đau cái ngón tay Cái quá , cũng may là cao áp thứ cấp dây 0.50mm chứ mà 1 ly như sơ thì chết bác ạ



hạnh phúc không do thượng đế ban cho ,hay từ trên trời rơi xuống mà nó chính ở cái (ngón tay cái đau) đó bác
cố lên mình làm mình hưởng thì hạnh phúc vô biên



Em nghe câu này quen quen, hình như "phụ nữ đẹp không phải mục tiêu của sự theo đuổi mà là phần thưởng dành cho sự thành công của người đàn ông" , em liên hệ đến cục nguồn :mrgreen:



Kiếm tờ giấy xé từ tạp chí có phủ nilon bóng gập tư lại rồi kẹp dây để quấn vừa đỡ đau tay vừa khộng bị mồ hôi tay, dầu mỡ dính vào dây....



Không quen thì cứ từ từ mà làm, không cần vội làm gì miễn là cẩn thận, để sau này dùng được an toàn.
Trời nóng bức mà chịu khó làm đồ chơi thế này là Tinh thần DIY quá cao đấy.
Đây cũng là một thứ hạnh phúc đấy, thành quả đang ở trước mắt rồi.
Không cần giữ chặt dây quá, làm thế có thể dẫn đến dạn ê-may và đau tay là chính.
Đèn 6AN8 nung sợi đốt chung với KT88, 2 kênh cuộn sợi đốt riêng biệt.



Cảm ơn chú và anh em đã động viên ạ.Hôm nay mấy anh anh em rủ nhau đi nghe Avalon nhà anh bạn gần hết cả buổi chứ ko thì cục nguồn này chắc xong rồi ạ .



Tình hình là em lại phải dỡ ra quấn lại từ đầu rồi ạ sơ cấp quấn xong sang cao áp thứ cấp mới quấn đc 2 lượt thì thấy khả năng ko còn đủ khe hở để quấn hết 8 lượt chưa nói đến 1 lớp dây 1.4mm cho đốt tim ạ
@chú tuantranphu,chú ơi hạ dây sơ cấp xuống 0.8mm đc ko hả chú?



- Bác không lấy file excell tính toán cửa sổ của em mà dùng. Mỗi lần quấn là một lần khổ



Không phải hạ cỡ dây sơ cấp, hạ sẽ làm công suất giảm đi đáng kể.
Mấu chốt là cái bô bin để quấn dây đúc bằng nhựa có kích thước quá dày làm cửa sổ bé lại và đồng thời chiều cao của H của nó cũng giảm đáng kể làm cho quấn không được như tính toán...
Khắc phục bằng cách làm bô bin bằng bakelit mỏng 1mm chuẩn là xong.
Cố gắng lên vì còn 2 quả OPT nữa cơ. Có muốn thành chính quả DIY không?



lớp sơ cấp chỉ dùng máy quay để đếm vòng thôi còn một tay xoay trực tiếp vào sơ mi tay kia giữ dây thế mới chặt và tiết kiêm cửa sổ
bác tuantranphu nói đúng đấy vứt cái sơ mi chợ đi và tự làm bằng bìa cách điện mỏng 1mm , cái sơ mi chợ sẽ làm bác mất khoảng 2mm của sổ



Thank bác,mai em sẽ làm cái sơ mi khác cho nó đơ tốn diện tích,chứ hôm nọ chỉ tính diện tich cửa sổ Fe chứ ko trừ cái lõi nhựa đi ạ.Hôm nay tháo ra lại em đo cái lõi nhựa đc 16mm nhân 52 mm thôi ạ

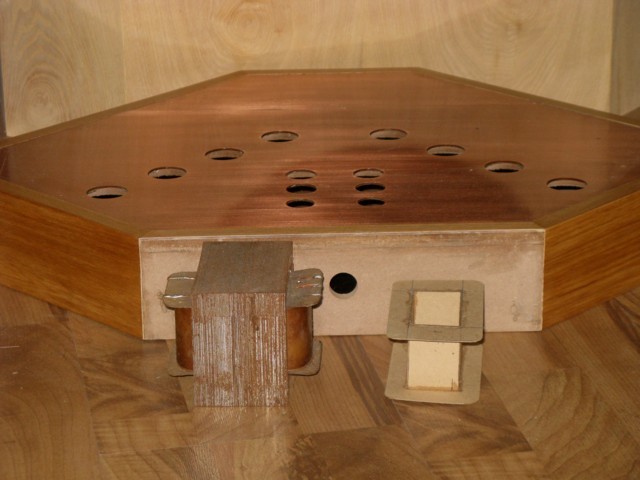

tặng bác hình cái sơ mi tự làm của em đây chỉ mất khoảng 15 phút thôi là oke
