Cùng nhau tự quấn biến áp nguồn

Em cũng trong trường hợp như của cụ ...
Có 1 bộ 32 móng rồi đi tìm bộ thứ 2 làm OPT mà bới mãi không ra :cry:



Hay bác để lại cho em dùng chước đi,em mót lắm rồi đấy :mrgreen:



Em quấn xong 1 cục nghe 1 cục rồi bác à :cry:



Vâng,em cũng cám ơn các bác đã nhiệt tình giúp đỡ động viên em trong vụ này! khi nào đến cặp OPT lại mong các bác chung tay giúp đỡ nữa ạ.



Cứ bình tĩnh không vội, cái này cấm có mót. Sẽ có nhiều phướng án khác nhau không biết chừng, khi chuẩn bị làm lúc đó nảy sinh ra nhiều thứ... lúc bấy giờ sẽ thấy cái nào là có lý nhất để làm.



6.4v chắc bác đo lúc điện áp lưới dân dụng cao, nếu khe còn luồn được thì bác nên thêm 1 vòng nữa để lên khoảng 6.7 - 6.9 sụt áp và tránh điện lưới lúc yếu là vừa . Bộ fe bác mới mua được đẹp, bác khó tìm được bộ thứ 2 lắm, tốt nhất bác mua bộ nữa (càng đẹp càng tốt) rồi chi 2 bộ đó bằng nhau nửa nọ nửa kia tốt hơn là ngồi chờ, chờ lâu hay nguội



Chào các Bác,
Em lục kho được 2 bộ Fe 32 dày 5cm, một bộ có nắp đầy đủ một bộ không, em tính chập cả 2 bộ lại ( để tận dụng 2 cái nắp chụp ) thành Fe32 dày 10 cm có được không? Ý em là tỉ lệ A-B có cần phải trong khoảng nhất định không?

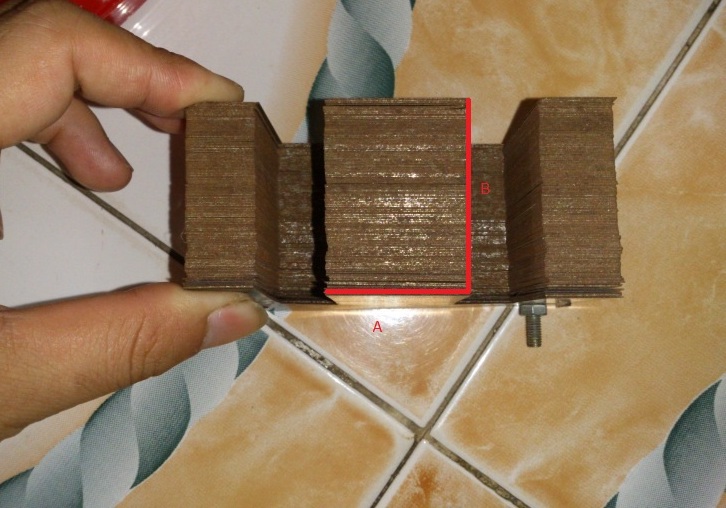

Em mượn ảnh của một Bác trên này để dễ nhìn, A = 3,2cm B = 10cm.



Em hóng thấy có cao sủ bẩu Fe EI kể cả xuyến nên xài loại lõi tiết diện vuông or gần vuông là tốt nhất vì khi cuốn dây emay sẽ căng đều --> bớt rung :mrgreen:



Em thấy bác lên để 32 dày 5 thì làm chuẩn hơn 32 dày 10....hihi, bác thử tượng tượng xem nó nhìn có ngộ không nếu dó dài ngoại cỡ như thế...



Em chỉ quan tâm đến vấn đề kỹ thuật thôi, còn vấn đề về hình thức thì không quan trọng lắm ạ. Để ý trong không gian nhà phố chiều cao thì có thể coi như vô hạn, nhưng diện tích thì hữu hạn nếu không muốn nói là quá chật hẹp nên em hướng tới các sản phẩm DIY của mình chiếm ít diện tích thôi :mrgreen: . Cám ơn bác.

Vấn đề rung cơ khí như cụ VQ nói hoàn toàn khắc phục được nếu cẩn thận và quấn kỹ.



Về kỹ thuật thì em thấy chẳng sao cả nó cũng ko rung cơ khí nếu bác xiết chặt ốc. Em chỉ thấy vấn đề ở phần quấn dây thôi. :loliện tích thì có thể bé nhưng mà thể tích bác tính ra thì không bé tý nào..



Ý bác VQ nói là nếu lõi quấn dây đồng dài quá ( bề dày của Fe ) thì các sợi dây đồng quấn đương nhiên là sẽ không chặt bằng lõi vừa phải.
Vấn đề ở phần quấn dây - ý của bác là không có lõi?



Bác quấn lõi quá dài như thế, nếu quấn cuộn cao áp có CT theo cách quấn tuần tự thì sẽ gây ra lệch cao áp 2 nửa khá nhiều.
Còn cách quấn chập đôi thì ... em chưa thử vì lý do an toàn đối với cuộn áp cao.



Liên quan gì gì đó đến từ thông , từ trường trong cuộn dây khi có dòng điện chạy qua( em quên mất rồi), Nên bác quấn 2 quận 3,2x5 sẽ tốt hơn gộp thành 1 quận 3,2x10.
Như trên có cao thủ nói đó, tiết diện lõi vuông là tốt nhất, hoặc gần vuông cũng OK ,chứ 3.2x10 thì không nên.



Em chỉ quấn đốt tim thôi à :mrgreen:



Tim em nào mà ... bác dùng tiết diện ghê vậy? :shock:



- Chắc đốt tim cho Sumo bác ợ



Theo em thì khi chiều dày gấp 3 chiều rộng lưỡi thì khi quấn sẽ bị phù ở giữa vì thế sẽ chiếm cửa sổ nhiều hơn vì thế sẽ không khai thác hết công suất của bộ fe. Nếu bác làm lõi cho ngon và chịu khó vỗ dây từng lớp thì cũng được.
Gửi bác tham khảo đồ hãng quấn : Fe lưỡi 25 dầy 100 trọng lượng 5.5kg



Các bác tính giúp em với, em có FE 32, độ dày khoảng 5cm. Em muốn quấn biến áp cho Hoa My 6P14P. Đầu sơ cấp 220v; thứ cấp 1: 250v; thứ cấp 2: 5v; thứ cấp 3: 3,2v-0-3,2v. Em cảm ơn các bác!



chưa rõ dòng bao nhiêu để tính cỡ dây bác ơi, em dự lõi 32 quấn chật vật lắm, mà mách nhỏ bác ở NĐ thì nhờ luôn cụ Tú chủ tịch chắc chỉ mất chầu cà fe, lão ấy tính siêu lắm



chú này ........... chưa nghe câu (bụt chùa nhà không thiêng) à



Lọ mọ tái khởi động dự án treo, em bắt tay vào tính biến áp nguồn cho 7591S / 6P3P PP monoblock.
Fe em tính dùng 32x50 chợ. Tiết diện 16cm2, áp dụng k=48, tính ra 3 vòng/V.
Thứ cấp 1: 6,3 V - 500 mA cho đèn tầng đầu, 19 vòng dây 0,5 mm, chuyển thành dây 1 mm.
Thứ cấp 2: 6,3V - 2A cho đèn công suất, 19 vòng dây 1 mm.
Thứ cấp 3: 5 V - 3 A cho đèn Van, 15 vòng dây 1,4 mm. ( dự phòng dùng nắn đèn).
Thứ cấp 4: Cao áp 190 V - 250mA ( Mạch bội áp như Sansui 1000A) - 570 + 5% = 600 vòng dây 0,35.
Thứ cấp 5: Cao áp 160 V - 150 mA nếu dùng nắn diode + đèn: 500 vòng dây 0,28.
Thứ cấp 6: Bias 30 V - 150 mA - 100 vòng dây 0,28. Hai cuộn này chuyển thành dây 0,35.
Sơ cấp: 220 - 230 V 0,4 A
330 + 300 + 30 vòng dây 0,5.
Các cụ kiểm tra hộ em có ổn không? Cảm ơn các cụ nhiều.



Ướm thử thấy cửa sổ khá thoải mái nên thứ cấp 1 cho sợi đốt tầng đầu em cũng dùng dây 1 mm và thứ cấp cap áp 160-30 V thứ hai em dùng dây băng cao áp 1 luôn. Mong các cụ kiểm tra giúp.



Mình thấy bạn áp dụng 1 hệ số cho cả sơ cấp và thứ cấp sẽ không chính xác, đúng ra là nên tăng số vòng volt của thứ cấp lên để trừ hao tổn qua lõi, ví dụ như nếu sơ cấp khi tính toán lấy K=48 thì các cuộn thứ cấp nên lấy K= 51,



Cảm ơn bác.
Mấy cuộn cao áp em đã tính cộng thêm 5% hao hụt.
Cuộn sơ cấp em đã để 2 mức điện áp vào, coi như sụt áp trên điện trở thuần 10 V.
Nguồn này chắc cũng đủ cho 2 kênh 6005/6P1P.
Nhờ các bác tiếp tục có ý kiến giúp ạ. Thanks
