Cùng nhau tự quấn biến áp nguồn

Bóng to đốt trực tiếp thì chả bao giờ lăn tăn :mrgreen:



- Đúng là ban đầu em có dự định thì khi đếm đầu dây để tìm trạm hàn thì em cũng tẩu thật bác à. nhưng đc cái nó cũng xêm xêm vụ opt nó có lớp một và lớp một vậy có thể thi công đc.



- nếu quấn theo kiểu này thì mình ko có thể chập đôi dây lại để đc I cao khi ta cần(ở d/an khác vì nghịch).
- em nghĩ quấn chập đôi chắc là đc vì có 1 đôi dây nó cho ta có 2 cuộn áp 200V // thôi.



cần i cao bác nắn 2 đèn là oki thôi , muốn có 2 dây thì chơi kiểu này 2 cuộn dậy 0-200, 0-200 khi đấu nối tiếp với nhau có CT khi đấu // 2 cuộn thì có thể chơi I gấp đôi lại dễ quân và an toàn...Tuy nhiên chú ý công suất thứ cấp phải đủ chơi 2 cuộn //

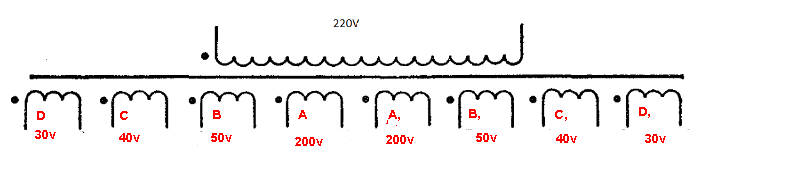

- Đó đó em là em tính làm vậy đó bác . em có các cuộn A A, ; B B, : C C, ; ............. là muốn có cái đó đó bác à ----> vậy kô biết có khả thi kô nữa .



Nếu biến áp của bác dùng Fe nhỏ thì đừng ham nhiều .....khi quấn bạn sẽ thấy những khó khăn thực tế... tách nhiều cuộn 50v,40v,30v cũng không có ý nghĩa sử dụng đâu.



các cụ cho em hỏi ké xíu , khi quấn cuộn cao áp rút giữa có phải là chập đôi dây xong lấy 1 đầu làm điểm giữa không ợ ? nếu vậy đầu kia tách làm 2 , về lý thuyết sẽ cùng pha . như vậy phải chăng sẽ ko có áp :roll:



đúng như cụ nói đó ( câu đỏ) nếu quấn hai dây // cụ phải lấy một trong và một ngoài nối vào nhau làm CT thì hai đầu còn lại mới có áp ạ



Cảm ơn bác , vậy thì với cao áp có nguy cơ đánh lửa giữa 2 cuộn (đầu cuối ) cao quá ! e ko thạo về ba nguồn nên lơ mơ quá :mrgreen:



đúng rồi bác. nếu cao áp bác ko nên quấn như thế quá nguy hiểm ạ



vâng chắc e chịu khó dệt 2 lần vậy

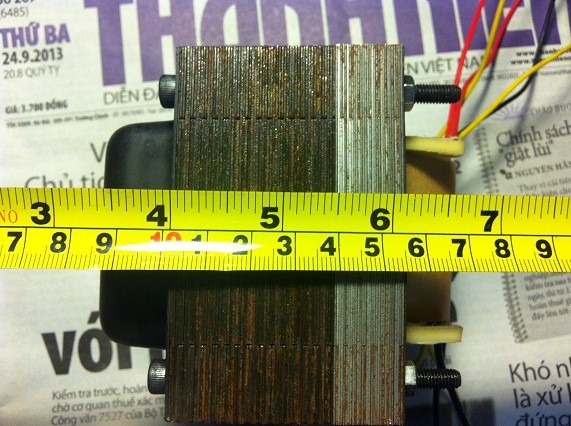

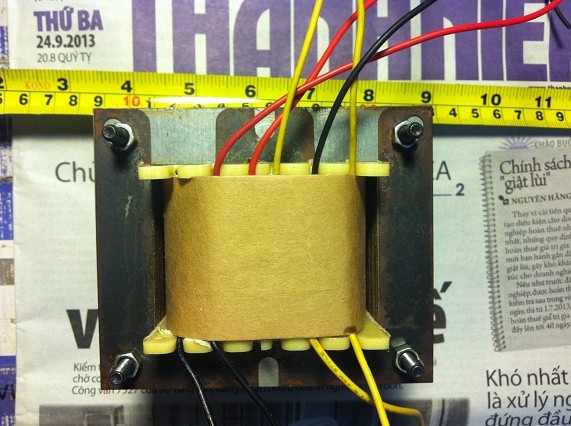

Cùng cỡ fe 35, lõi cũ khá mỏng nên em nhờ bác Tú viện trợ ít fe tốt cùng cỡ (em mới dùng 50%), cuối cùng là được như thế này:





Cặp dây đỏ: đầu vào 110 VAC.
Các cặp dây ra:
- Đen: 6,3 V dùng đốt tim đèn nắn;
- Vảng: 6,3 V dùng đốt tim các đèn khác;
- Vàng - Đen - Vảng: cao áp 300 V - CT - 300 V (cùng phía sơ cấp).


Cảm ơn bác Tú, chúc bác sức khỏe!

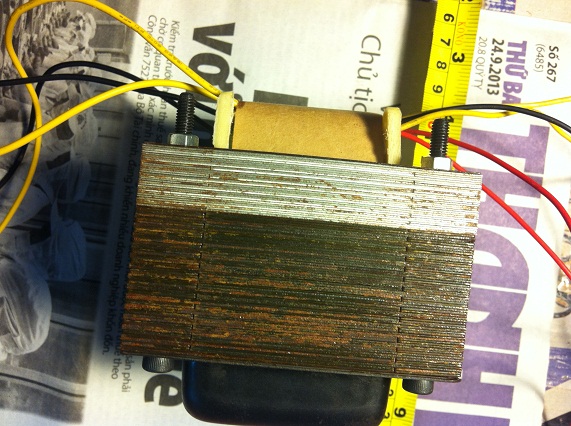

Nguồn này em dùng cho dự án EL84 chắc là ổn! Thông số lõi: 35 x 55. Hệ số vòng/vôn: 2.6; Sơ cấp 110 V, dây 0.7 mm. Cao áp 600 V có CT, dây 0.25 mm. Đốt tim đèn nắn 6,3 V; dây 0.7 mm chập đôi. Đốt tim các đèn khác 6,3 V; dây 1.4 mm. Chạy không tải khoảng hơn 1 giờ chỉ thấy hơi ấm.



Cụ quấn khéo tay quá, khít khìn khịt vừa hết cửa sổ ^_^



Cảm ơn bác đã khen... Mỗi bên vẫn còn cỡ 1 li nữa bác à, em dùng lõi nhựa có sẵn nên cũng chưa tận dụng được tối đa cửa sổ! Dây cao áp 0.25 mm em thấy có vẻ hơi nhỏ nên cũng băn khoăn, sau này chạy thử đầy tải xem như thế nào đã. Cũng cỡ fe gần giống như thế này (fe 36 x 50) nhưng là fe hàng chợ, em quấn 2 vòng/vôn mà nóng rát...nên lần này làm lại!

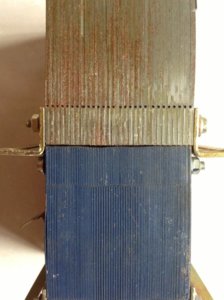

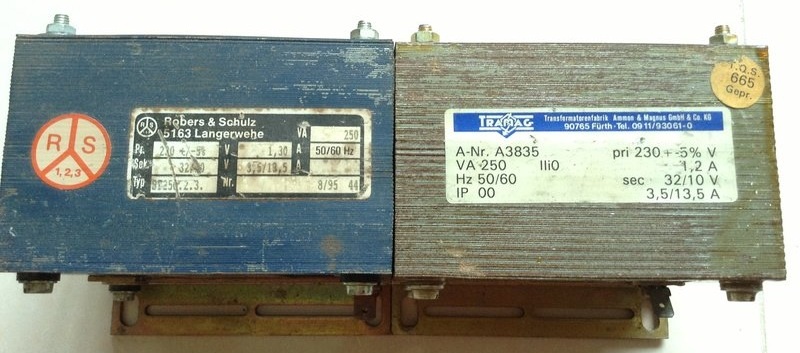

Em có 02 lõi Fe như hình.

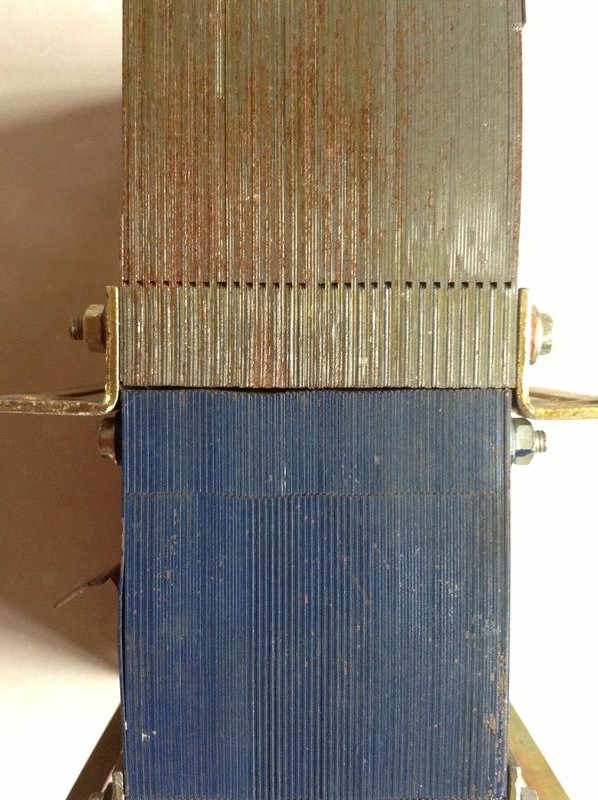

Thấy có 02 kiểu xếp Fe
- 01 kiểu xếp Fe có Airgap rất nhỏ, Fe được xếp so le từng lưỡi một
- 01 kiểu là xếp có Airgap to hơn, và so le từng cặp lưỡi
Tại sao họ lại làm như vậy? Uư và khuyết của mỗi cách?



Bác chụp hình đẹp quá.
Tháo ra bác sẽ thấy đều airgap nhỏ thôi. Chẳng qua chữ I có bo tròn đầu. :mrgreen:



@Bác tranguyennguen:
FE này thì dùng hệ số K bao nhiêu là vừa?
em định quấn nguồn



Nếu là em thì sẽ chơi 42 :mrgreen:



@Tranguyennguyen:
Em tính cho ampli 12E1 SE.

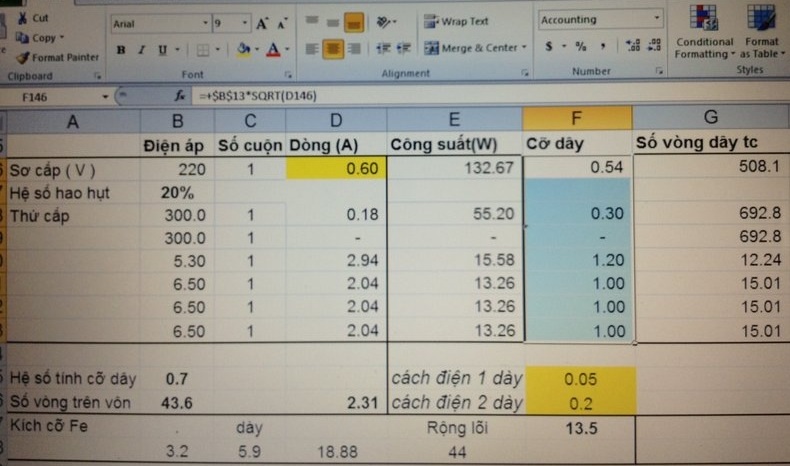

Như bảng tính thì cục nguồn có ổn không bác, em lo bị "NÓNG". Cục nguồn này em tính k=43.6, do cửa sổ hơi sít sao, chỉ thừa 1mm.
Trước em làm cho 01 cục EL34 SE cũng hơi nóng, (rờ tay vẫn được), nhưng với hệ số K=48.



Fe 32 x 59 quá thoải mái rồi bác.
Em chỉ nói theo bảng tính thôi nhé, còn cho bóng đó thế nào thì ... chịu :mrgreen:



12E1 SE, chạy áp 300V như bác tính thì cứ tính cho nó 100mA/1 bóng, vị chi là 200mA/2 bóng
Lái 12E1 nghe nói cần dòng lớn tý, tính cho 30mA cả mở đầu cả lái

Nếu tính cuộn sơ cấp như bác tính, dây 0.6mm, em e là thiếu.
Và cục nguồn sẽ rất nóng.



Em tính dùng dây 0.55mm là vừa đủ khít cửa sổ. Nếu dùng dây 0.6 là Tràn rồi.



Các bác cho em hỏi chút. Các lá Fe ở cục nguồn cho EL34 SE của em nó không cách điện được với nhau, đo chỗ nào nó cũng thông mạch. Vậy thì có ảnh hưởng gì không ạ? Em chưa chạy hết tải nhưng cho chạy cái quạt 12V lấy từ bộ nguồn máy tính ra ngày này qua ngày khác thì cũng chỉ thấy ấm thôi.
Thanks các bác.



Mình muốn hỏi 1 việc, bác nào biết thì giúp mình nhé:

Mình có cục biến áp lấy từ amply vi tính có đầu ra 2x12V, có 3 dây vàng - đen - vàng, mình muốn nối 2 dây vàng với nhau để ra 0-12V có đc ko? Mục đích là để tăng dòng cấp max?



- Bác dùng đồng hồ, đo điện trở thuần cuộn dây, từng cuộn 12 v. Nếu bằng nhau thì chập lại tăng dòng được. Đồng hồ đo phải chính xác, vì điện trở cuộn dây thường nhỏ.
P/S: Bác phải tách điểm CT ra đấu lại. Em quên loại có CT
