Cùng nhau tự quấn biến áp nguồn

Em thấy bác lên để 32 dày 5 thì làm chuẩn hơn 32 dày 10....hihi, bác thử tượng tượng xem nó nhìn có ngộ không nếu dó dài ngoại cỡ như thế...[/quote]
Em chỉ quan tâm đến vấn đề kỹ thuật thôi, còn vấn đề về hình thức thì không quan trọng lắm ạ. Để ý trong không gian nhà phố chiều cao thì có thể coi như vô hạn, nhưng diện tích thì hữu hạn nếu không muốn nói là quá chật hẹp nên em hướng tới các sản phẩm DIY của mình chiếm ít diện tích thôi :mrgreen: . Cám ơn bác.

Vấn đề rung cơ khí như cụ VQ nói hoàn toàn khắc phục được nếu cẩn thận và quấn kỹ.[/quote]

Theo em thì khi chiều dày gấp 3 chiều rộng lưỡi thì khi quấn sẽ bị phù ở giữa vì thế sẽ chiếm cửa sổ nhiều hơn vì thế sẽ không khai thác hết công suất của bộ fe. Nếu bác làm lõi cho ngon và chịu khó vỗ dây từng lớp thì cũng được.
Gửi bác tham khảo đồ hãng quấn : Fe lưỡi 25 dầy 100 trọng lượng 5.5kg



[/quote]


Bác ơi! cục biến áp này thông số như thế nào vậy bác? Bác còn cục biến áp này không? nếu còn để cho Em 2 cục nhé,
Thân, Cho Em khói bao nhiêu hen
Triều 0918475794



Cục này tháo trong bộ nguồn HP , áp ra : 28-0-28 ( cuộn dây lớn ) 16-0-16. 0-9 ( 02 cuộn dây nhỏ ). Em chỉ có 1 cục này thôi !



Thấy các bác tự quấn mà ham quá. Em tranh thủ đọc topic để tự làm mà không tự tin chút nào hết.



- Cứ mạnh dạn đi bác, lần đầu chưa quen đường cày đâu thẳng ngay (Lần thứ 2 là OK thui :lol: ). Bác cứ tính toán thông số rồi post lên tham khảo ý kiến mọi người rồi action là thành công thui



Cảm ơn bác động viên em sẽ làm khi có đủ tự tin. Em ko biết có nên quấn ngay hay cứ quấn mấy cục nhỏ 1,2 cuộn thứ ví dụ 220 ra 5V,6V,12V,xài cho mấy cái đồ điện gia dụng thôi để lấy kn.



bác lấy hệ số 48 chia cho số vòng sơ cấp ra bao nhiêu nhân với số vôn thứ cấp ra số vòng thứ cấp...



Cụ lấy hệ số cao thế :mrgreen:
Em toàn lấy có 38 ko à



Em chia sẻ với bác chút.
Em khởi nghiệp với cục biến áp EI cho EL34SE. Quấn thì rất lâu, quấn sai gỡ ra quấn lại, quấn xong vẫn xấu. Nhưng như vậy mới có kinh nghiệm.
Sau đó quấn đến OPT, quấn đẹp hơn chút.
Quấn đến cục choke thì cảm thấy chấp nhận được.
Quấn xong cục choke nhìn lại cục nguồn chỉ muốn bỏ đi vì xấu quá.
Công thức tính toán thì các bác cao nhân đã up file lên rồi - hoặc hỏi trực tiếp mấy bác đó là có.

Chúc bác thành công.



Fe chợ Lấy 40-42 là chẹp. Fe rã UPS có thể an tâm dùng hệ số 35-38, nhất là loại Fe xám đen
48 thì đúng là cao quá thật



Em thì toàn lấy 48 hơi cao nhưng mà an toàn, cái này ai cũng làm được và yên tâm , sau này có kinh nghiệm lấy thấp thì tùy...Fe chợ lấy 42 có vẻ hơi căng... ban đâu em mới lầm cũng lấy hệ số 48 cho fe nhật bổn , hàn quốc thấy cũng phí... nhưng quấn được cái yên tâm cả sơ và thứ đều ổn....



Nhờ các Bro chỉ giáo dùm,

Mình lấy cục biến thế này từ chổ người quen về , nhưng chẳng còn thông số gì để biết ngoài số 280V, cân được 2Kg

Nhờ các Bro tư vấn:
1. Làm sao biết đầu nào là cuộn sơ cấp, cuộn thứ cấp?
Mình thử làm như sau:
Cấp 9VAC vào đầu bên kia của hình (chỉ có 2 dây) & đo thử đầu ra bên 3 dây (như hình up) kết quả:
Đỏ/vàng = 27VAC
Đen/vàng = 100 VAC
Đen/Đỏ = 130 VAC
Không dám cấp vào lưới điện 220VAC để đo tiếp trước khi xin thỉnh giáo các chuyên gia.
2. Giả định đã xác định cuộn sơ/thứ , cấp nguồn 220V và đo được kết quả của cuộn thứ cấp theo từng cặp, thì xin hỏi cách xác định Imax của biến thế.

Cảm ơn các Bros trước.



nếu không nhầm thì bạn phải cấp ngược lại mới đúng. con này đầu vào 1-220-280V đầu ra 15V thì phải
Imax của biến thế dc xác định qua kích thước dây quấn. bác cứ tính áng chừng dây 1mm chịu dc 2A



- Em sưu tầm được cái clip Tây quấn biến áp nguồn-->ẩu hơn ta quấn :lol:



Mấy hôm trước mình quấn biến áp nguồn, ngoài việc dùng giấy cách điện để lót giữa các lớp mình có dùng loại băng dính giấy để cố định đầu dây, dán cố diinhj chống đổ lớp dây thấy rất tiện nhưng không biết cái chất dính của băng dính này có làm ăn mòn lớp e may của dây quấn hay không, bác nào biết cho ý kiến ạh, xin cảm ơn



- Loại băng dính giấy này sẽ bị rã khi Bác ngâm biến áp vô Vacni. Bác dùng bằng keo chuyên dùng để quấn biến áp nó sẽ tốt hơn. Thân.



Cám ơn bác, vậy cái băng keo chuyên dùng để quấn biến áp mặt mũi nhãn hiệu nó thế nào để mình kiếm về dùng, quấn biến áp cũng rất phê bác ah, đang định giảm thiểu số BA nguồn trong các hệ thống (cứ tận dụng lắp đến 2-3 cái biến áp bày đầy nhà luôn )

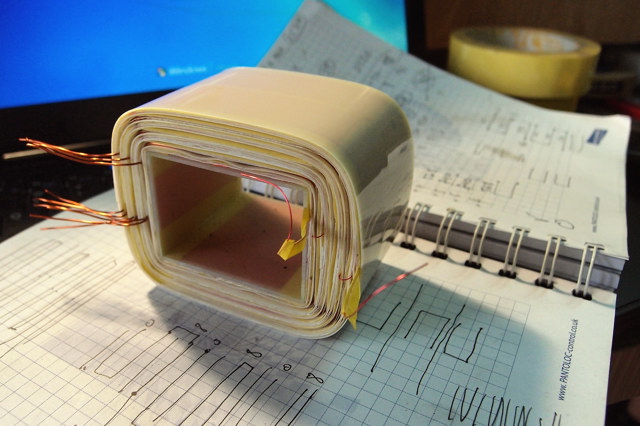

- Em không có ảnh thức tế, Bác xem đỡ tấm này (em lấy của Bác hoangquyetkd). Loai băng keo màu vàng, bán trong cợ nhật tảo, kiot trên lầu.



Cám ơn bác nhiều, các bác quấn BA quá đẹp cái này là cuộn OPT rồi phục sát đất luôn, chắc mình sẽ kiếm cuốn băng keo dùng dần :idea:



Em đang dự định làm một cái rề đèn chạy bóng 12au7,
Bóng: đã đặt mua đang ship về.
Mạch: dự định ráp theo mạch M2 AN, hoặc mạch modifê đơn giản hơn...
Chassic: Em dùng cái vỏ máy cũ của 1 thiết bị điện tử
Nguồn: Cái này hơi rắc rối với kẻ mù đèn như em, em sẽ nhờ người quấn hộ nhưng chưa rõ về thông số, em dự định thông số như sau:
320-0-320v ?Ampe
0-14v ?Ampe
0-6,3v ?Ampe
0-5v ?Ampe
Em cũng không rõ có cần phải mạch ổn áp nữa không, nếu không làm mạch ổn áp thì pre có kém hay không.
Bác nào đi qua giúp em phát, thanks các bác.



Nguồn nếu theo mạch nguồn M2 thì số liệu nó thế này:
300-0-300v = 70 - 100mA (quá dư rồi)
0-14v = 1 Ampe
0-6,3v = 2 Ampe
Không có cuộn 0-5v



Quấn thêm cục choke cho lành...cở 5-10H / 100mA. Lần đầu làm pre không có choke khả năng xì khá cao...



Nguồn ổ áp M2 vẫn yêu cầu có choke từ 5 -10H mà



Một số mạch nguồn em thấy có cả đèn regular hay ổn áp gì đó, có nên đưa vào không các bác?



Mình thấy thực tế các mạch pre chạy dòng không lớn (không quá 50 mA) nên thường dùng đèn nắn dòng nhỏ như 6X5, 6X4... với điện áp thông dụng là 6,3V, với các amp thường yêu cầu dòng lớn cở trên 100mA nên yêu cầu dùng đèn nắn dòng lớn như 5U4G, 5Z4, .... với điện áp là 5V dòng từ 2 - 3A, vậy để đảm bảo tính kinh tế nên dùng đèn nắn phù hợp với ứng dụng của mình



Đơn giản nhất là làm cục choke quấn đại khoảng 15p là xong.....
