Cùng nhau tự quấn biến áp nguồn

- Tăng cỡ dây nhưng giảm vòng/Volt thì cũng chưa kết luận được.



@VintageTube: bác quăng cái kích cỡ Fe với đầu vào đầu ra/dòng lên em chém cho, đảm bảo 1 phát đứt luôn



Chào bác VintageTube, bác chơi cao áp B+ cao dữ vậy , cái BA này bác ALNICO tính đã lấy mức công suất BA tối đa rồi, bác muốn tăng công suất BA thì cần tăng diện tích lõi nhé, mà cỡ 2,7 vòng/vôn là dành cho FE tốt, với FE chợ là nóng bỏng tay luôn. Nếu bác ưng trả tiền cước gửi hàng, mình sẽ gửi cho bác bộ FE trắng 32X50 UPS Taiwan cùng cốt nhựa theo nó, chứ bác quấn BA dùng FE chợ làm gì cho uổng công quấn lắm dây emay lại đắt nữa, nếu bác vẫn thích như vậy thì tối mình gửi cho bác số liệu quấn chính xác dùng cho FE Taiwan mình đã quấn rồi (mình để ở nhà) , có gì bác cứ thoải mái bày tỏ đừng e dè gì nhé :lol:



Các thông số đây bác à:
Em dự định làm nguồn (fe phổ thông có bán tại các cửa hàng điện) với kích thước lõi 32 x 50; áp vào 220 VAC; các mức áp và dòng ra gồm:
+ 13 VAC dòng 2 A;
+ 320 VAC dòng 0.3 A.
Bác chém giúp em, nếu tăng được dòng ra ở áp 320 VAC thì tốt nhất!

Em sử dụng fe chợ để thuận lợi và dễ mua ở địa phương (trừ một số trường hợp thực sự cần thiết em mới dùng fe tốt, khi ấy em sẽ nhờ bác giúp); nhờ bác gửi em xin các thông số bác đã làm trên fe Taiwan, em sẽ làm trên fe chợ xem ntn.

Tks các bác



Lão chê FE Taiwan ah :lol: tiền gửi hàng không băng tiền lão mua FE chợ đâu nhé (hình như gửi chậm chỉ 50K sao ý :mrgreen: ) , Ok Tối mình gửi cho lão thông số quấn BA này nhé



Em mới kiếm được lõi C core. các bác hướng dẫn em quấn với. Điện áp yêu cầu như sau :

- IN : 220v
- Out : 220v 50mA - 12.6v 2A



- Theo kinh nghiệm của em, nếu Bác muốn nâng dòng cuộn 320VAC thì phải tăng chiều dày lõi 50 lên 60..65 mm. Mục đích là giảm hệ số vòng/ volt, thì mới đủ cửa sổ quấn. Với thông số Bác đưa thì quấn vừa đủ cửa sổ.



Theo như đề bài thì bác quấn như sau :
Sơ ( in ) và out 220 số vòng như nhau
Cuộn 12.6v có số vòng bằng 17,5% số vòng cuộn in
Em chỉ biết có thế thôi ! :mrgreen:



Sorry bác Fe chợ thì em thua vì em không có data nên chém sai là cái chắc



Xin chào bác VintageTube;
Minh xin gửi số liệu quấn BA nguồn dùng lõi Taiwan với kích thước lõi 32 x 50 mình đã thực hiện là lõi xám:
Cuộn sơ cấp 220V quấn 660 vòng dây 0,6 mm;
Cuộn thứ cấp 320V quấn 992 vòng dây 0,41 mm;
Cuộn thứ cấp 13V quấn 40,5 vòng dây 1,00 mm;
Mình chưa thử quấn BA dùng FE chợ bao giờ nhưng có thể tính số vòng/Volt sơ là 3 vòng/Volt, với thứ cấp nên tính số vòng/Volt là 3,3 vòng/Volt



Mọi người giúp em với ạ .
Tình hình là : Em quấn 1 cái biến áp . Thông số như sau:
Lõi : 2,8 x 3,5 => S = 9,8 cm2 => 98W
Hệ số : 4.3 vòng / 1 vol
Có các đầu ra :
210V-0-210V - 100mA
5V - 3A
6.3V - 2.4A
Em tính ra dòng sơ cấp là 0.3A . Em dùng dây 0.3mm quấn 946 vòng .
Còn thứ cấp thì em cũng nhân điện áp với hệ số vòng/vol rồi quấn .
Nhưng khi em mắc nối tiếp vào bóng đèn 40W thì thấy đèn sáng mờ mờ . Và em thử đấu nối tiếp cầu chì 0.5A vào thì cầu chì đứt . Nên em chưa dám đấu trực tiếp vào điện lưới .
Với số vòng và cỡ dây em quấn cuộn sơ cấp kia có ổn k ạ .
Liệu cắm thẳng vào điện lưới có cháy k ạ .....



Em vừa nộp hồ sơ đã được cấp giấy phép thi công thế này thì yên tâm rồi, nếu có thiệt hại nhẹ vài chục cân dây đồng thì đã có bảo hiểm của cơ quan cấp phép :lol:

Tks bác



Bạn tính biến áp dè sẻn quá nên có khả năng BA này quá tải cuộn sơ cấp rồi, với BA này thì nên tính hệ số 4,9 vòng/1 vol đối với sơ cấp, với thứ cấp quấn 5 vòng/V:
Sơ cấp 220V quấn 1078 vòng;
Thứ cấp 420V CT quấn 1050 vòng + 1050 vòng;
Thứ cấp 5V quấn 26 vòng;
Thứ cấp 6,3V quấn 32 vòng;



em định tính lại là
S: 9,8cm2 . P = 96W
Thứ là :
420V - 0.1A
5V3 - 3A
6V6 - 2.5A

Dòng sơ cấp là : 96/220V = 0.4A => em chọn dây 0.7 x căn 0.4 = 0.45mm
Vì là lõi chợ nên em định chọn hệ số 50 cho an toàn .
=> 50/9,8cm2 = 5 vòng/Vol

=> Sơ 1100 vòng - dây 0.45
thứ :
420V - 0.1A : 2100 vòng - dây 0.22
5V3 - 3A : 26.5 vòng - dây 1.2
6V6 - 2.5A : 33 vòng - dây 1.1

Bác xem có ổn không ạ . biến áp này em dùng cho pre ấy mà .



Tính số vòng/v cho sơ cấp 5 vòng /V như vậy là được nhưng tính cho thứ cấp nên là 5,1 vòng /V hoặc 5,2 vòng /V vì có tổn hao từ sơ cấp sang thứ cấp



à . mấy bác em hỏi ngoài lề chút . em định quấn cuộn thứ cấp không có điểm giữa cho đỡ tốn diện tích .
em dùng diode làm mass giữa . em hỏi là nếu làm như vậy thì phải tính điện áp cuôn thứ cấp như nào ạ .
ví dụ em cần nguồn ra là 280VDC , em dùng nguồn đơn . nắn = 5U3C . dùng 4 con diode làm điểm mass .
vậy em cần phải quấn nguồn thứ cấp bao nhiêu vol ạ .



bác Thiên_ Thanh này là ở Bắc Ninh em cứ lầm với bác ở Quảng Ninh
bác quấn cho em 254.5AC chưa có suy hao :mrgreen:
bác hỏi mỗi phần nguồn em chỉ trả lời phần nguồn
còn phần dòng ( A) em chịu



hihi . có bác tú đây mà quên không hỏi . hì . trước trên face bác đã nhầm em rồi . nay em phải ghi chữ ký là Bắc Ninh cho đỡ nhầm lẫn ...



À qua đèn nắn nhân với 1.1 . hì . em quấn cho cái pre ấy mà . dòng có 100 - 200mA
Thank bác nhé .



- Bác tính toán cửa sổ đêr quấn có đủ không? Nếu không đủ Bác dùng fe32x32 sẽ thoải mái hơn.



Fe32x32 là số đo như nào vậy bác . kích thước trụ lõi là 3.2cm x 3.2cm ạ .



- Fe 32x32, Lá fe cỡ 32, xếp dày 32 mm. Cho ra diện tích lõi tương đương với dt Bác đang cần, nhưng cửa sổ rộng hơn rất nhiều.



Cụ Rùm beng ơi, cụ có thể tính hộ em cái biến áp như thế này không ạ.
input: 220
Output: 42-0-42 5A, 12v 1A

Cái lõi của em có kích thước là 36x73 (chiều rộng của cái cọc giữa chữ E, em không biết gọi là gì nhân với độ dầy của cả đám sắt)
sắt của em dày 0,5mm ạ.
theo như trang 1 thì em tính được tổng công suất của em là:
2x(42 x 5)+ (12x1) = 432 watts
vậy cường độ dòng điện của quận sơ cấp là 432/220 = 1.96
Cỡ dây= 1.96 x căn 2(196) = 2.74
Tính đến đây em ngất luôn ạ.

Cụ có thể hướng dẫn lại cho em được không? Hoặc cụ tính luôn cho em với ạ



Sơ cấp bác dùng dây 1mm là dư dả rồi !



- Công suất tổng của biến áp Bác tính là 432 W. Bác dùng công thức này tính toán ra dòng của cuộn sơ cấp. Tính trừ hao chút đỉnh 10%. P=432*1.1=475 W. Dòng cuộn sơ: I=P/U=475/220=2.16 Amh.

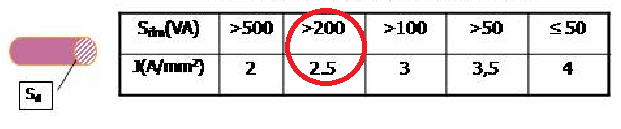

- Chọn mật độ dòng điện dựa theo công suất của biến áp 475W. Theo bảng thì J=2.5A/mm^2. thông số này thường được Châu Âu lấy làm tiêu chuẩn quấn biến áp.



- Ta có cỡ dây cho biến áp cả Bác:
+ Với dây đường kính 1 mm thì ta có tiết diện dây là: 1.57 mm^2, dòng chịu được là: 3.925 Amh.
+ Với dây đường kính 0.9 mm thì ta có tiết diện dây là: 1.2717 mm^2, dòng chịu được là: 3.179 Amh.

Vậy Bác có thể chọn dây 0.9 mm chịu được dòng 3.179 Amh trong khi yêu cầu là 2.16 Amh là quá OK rồi vì đã trừ hao 10%
