Cùng nhau tự quấn biến áp nguồn

Bạn nhầm công thức ở đây rồi , cỡ dây sơ cấp chỉ là 0,8 mm nếu lấy tròn thì tối đa là 0,9 mm thôi



Cảm ơn các cụ! Em sáng ra một chút rồi. Các cụ có thể tính giúp em số vòng không ạ?



Dễ thôi:
Cuộn sơ cấp quấn 1,8 vòng /V: 396 vòng dây 0,8 mm
Cuộn thứ cấp 1 quấn 1,9 vòng /V: 80 vòng + 80 vòng (42V -0- 42V) dây cỡ 1,5mm
Cuộn thứ cấp 2 quấn 1,9 vòng /V: 23 vòng (12V) dây 0,7mm
Quấn BA này đau tay phết đấy :lol:



Cảm ơn cụ nhiều ạ. Em đia mua dây đây
Em mua mỗi thứ nửa cân liệu có đủ không ạ?



Cụ nào có máy tiện thì quấn biến áp bá cháy :lol:
http://www.hvtesla.com/radartransformer.html



hizz, em mua nửa cân 0.9mm để quấn quận sơ cấp cuối cùng thiếu mất 56 vòng các cụ ạ. Giờ người nông dân phải làm sao



Hehe dây đường kính 1mm thì tiết diện làm sao > 1mm2 được bác ơi
S = Pi x r^2 bác nhé
Công thức thông dụng dùng để tính đường kính dây là
d(mm) = A x sqrt (I) (hệ số A nhân với khai căn của I, tính theo Ampere)
trong đó hệ số A có giá trị:
- 0.7 nếu sử dụng mật độ dòng ~ 2.5A/mm2
- 0.65 nếu sử dụng mật độ dòng ~ 3A/mm2
- 0.6 nếu sử dụng mật độ dòng ~ 3.5A/mm2



Tuy chưa quấn xong quận sơ cấp nhưng em thấy nghi ngờ rằng với FE 36 và cỡ dây quận sơ cấp là 0.9 thì khả năng cao là không vừa. có lẽ phải đổi sang FE 40 bác ạ. Em không hiểu cái vụ mật độ dòng lắm ạ



nếu bác chưa quấn fe 36 thì đứng quấn làm gì cứ phải tính toán chi ly đến thế, chơi fe 40 cho nó máu...khỏi lăn tăn về cửa sổ....



Tại cụ tham dây toa nên dính 2 chưởng (thiếu dây và thiếu cửa sổ), mới quấn lần đầu nên chon lõi to và dây vừa đủ đồng thời giấy lót cũng cần rất mỏng, nếu chịu chơi mua băng dính chuyên dụng lót BA thì bá chấy :lol:



- Thành thật xin lỗi các Bác, Em bị nhầm chỗ này (tính tiết diện dây)



Vậy đường kính cuộn sơ cấp của em sẽ là 0.7 x căn 2 (1.96) = 0.98 ---> làm tròn thành 1mm phải không các cụ?



@ Bác khuehn: Hôm nay em đo lại kích thước cửa sổ (bobin nhựa bán cùng fe 32) thực tế chỉ cao 43 mm và rộng 13 mm; không biết với kích thước như vậy có quấn đủ theo thông số dự tính? Hoặc để chắc chắn em sẽ giảm cỡ dây đi 20%?



Với cửa sổ nhu vậy nếu quấn khéo vẫn vừa, Để chắc chắn Bạn giảm cỡ dây sơ cấp xuống còn 0,5mm cuộn thứ cấp 320V giảm xuống còn 0,38mm, cuộn còn lại không giảm được nhiều xuống 0,9mm :idea:



Bộ này em biết & cũng khoái lém, khoái nhất là bộ gông áp hai bên má được dập viền chịu lực và thẩm mỹ, mạ kẽm. Em cũng bê lên đặt xuống và tay bo trả giá xuống còn có 2 luết, nghe chừng lão chủ sắp gật thì em sực nhớ đôi khi đồng nát không đâu xa, ngay trong nhà...ta :mrgreen:
Vậy là, tối về nhà leo kho thấy ngay cặp y chang, nặng bằng thế, nhưng thiếu gông, được tậu từ hơn 3 năm trước - cái thời Ngô nghê khuân về với âm mưu thầm kín làm OPT cho...GM70/SE :lol: . Giờ bước sang thời kỳ xxx lâu(trí nhớ kém, toàn chơi PSU và OPT bằng Soft Calculator cho rảnh cái óc), bỗng dưng muốn quấn Cục cách ly bự tí, C-core tí cho máu, sơn xanh nước biển tí cho dịu dàng :mrgreen:
Vậy là cục Double-Core nằm lại VM, hy vọng 1 Vnaver nào đó rước về dùng, đôi bạn cùng tiến :lol:



Có cụ nào trả lời giúp em một chút ạ



Vậy bạn hỏi cuộn sơ cấp của BA nào ah ?



Em đã giảm cỡ dây, khi vào lõi có chạm nhè nhẹ lớp bìa ngoài với lõi... Hiện em đang chạy thử, chưa thấy khói!

Tks bác

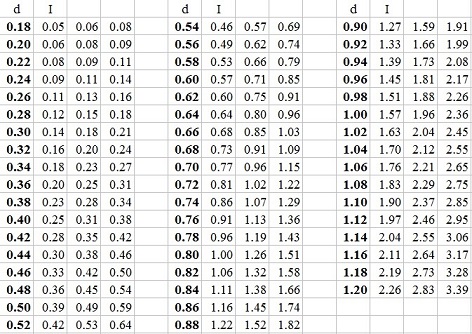

Cỡ dây d (chưa tính men cách điện; mm) và dòng tương ứng với mật độ 2; 2.5 và 3 A/mm2:



Chúc mừng bác đã quấn được BA mà không gặp khó khăn gì



@ Bác khuehn
Nhờ đơn thuốc của bác nên mới không gặp khó khăn gì

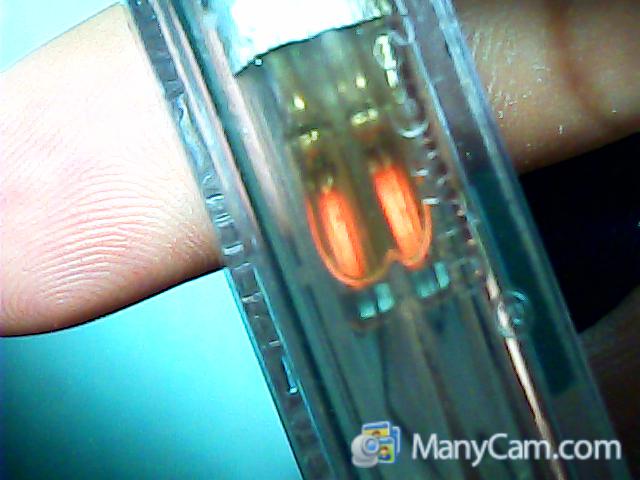

Nhưng có điều em nhờ bác giúp: Em cho biến áp chạy không tải, khi dùng bút thử điện chạm ở lõi thì thấy bóng đèn của bút rất sáng, em đo được điện áp cỡ 100 VAC giữa lõi và đất Trong trường hợp này cần khắc phục như thế nào để có thể sử dụng biến áp này an toàn được không bác?

Tks bác



Bạn nên kiểm tra kỹ bằng cách dùng đồng hồ đo điện để thang đo trở cao nhất đo trở cách điện giữa lõi và cuộn sơ, thứ cấp có điện áp cao nếu điện trở đo được nhỏ thì khả năng bị chạm khi vào lõi (cỡ vài Mohm thì không hề gì), nếu đo xác định chạm lõi lúc này tháo ra xác định chạm chỗ nào xử lý bằng băng dính cách điện, vào lõi lại thật cẩn thận là OK, đôi khi do ẩm ướt xíu thử bằng bút thử điện thấy bóng đèn sáng nhưng sờ tay vào không giật và bóng đèn bút thử điện cũng tắt luôn :lol:



Em đã sấy khô cẩn thận sau đó đo điện trở giữa sơ và lõi (thang x 1k) thấy kim chỉ lệch rất ít, tiếp tục cho chạy không tải và thử thì thấy bút thử điện vẫn sáng rực??? em ... nên chưa thử



Bạn dùng má ngoài ngón tay sờ thử đi , cùng lắm là tê trong 1 giây , cái bút thử điện TQ không thẻ hiển thị hết bản chất được vậy không chạm đâu :idea:



Có 2 nguyên nhân dẫn đến hiện tượng này.
1- do hệ thống điện dùng bộ lọc nhiễu hoặc nguồn xung (có mạch lọc nhiễu) mà không có dây nối đất -> bút thử vẫn sáng như thường.
2- Không quấn màn tĩnh điện cách giữa 2 cuộn sơ và thứ
Cụ cứ dùng vẫn ok không vấn đề gì phải ngại



đây là tiêu chuẩn anh, tiêu chuẩn việt đâu được thế hả bác :lol:
