Cùng nhau tự quấn biến áp nguồn

Các bác tính giúp em ạ.

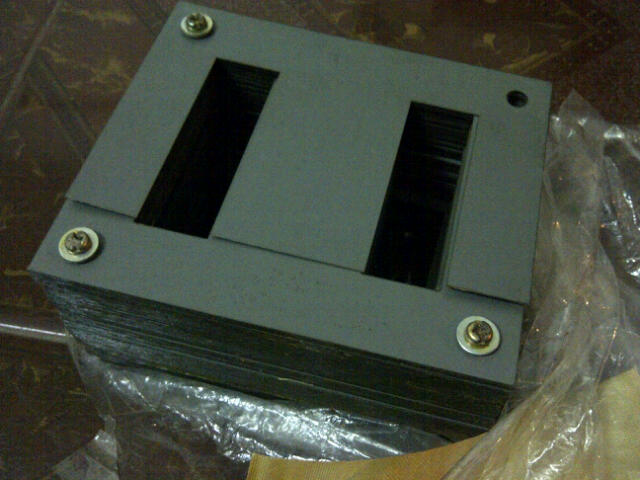

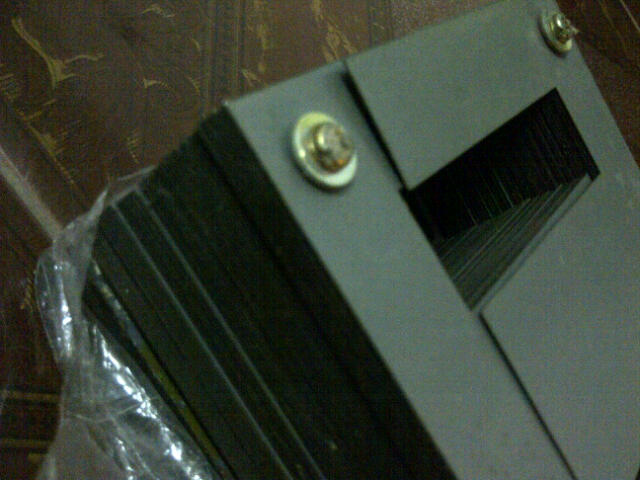

Em được tặng đống FE 45, xếp dày được 6.5cm. FE màu xám và mỏng cỡ 0.35mm. Em dự định quấn biến áp nguồn cho 300B SE thông số như sau:

sơ cấp: 0-220V
thứ cấp: 400-0-400V 300ma
0-7.5V 3A
0-7.5V 3A
0-6.3V 2A
0-5V 3A
6.3V-0-6.3V 2A

Vậy với cái đống FE của em quấn mấy vòng/ vôn thì ok các bác nhỉ - càng ít vòng càng tốt. Chọn cỡ dây sao cho không bị thiếu dòng ?

Thanks các bác.



Cục fe quá đẹp chỉ tiếc nó 45 thì to quá ngồi choáng hết mặt chassis . Cách tính theo tôi biết :
- 45 x 65 = 29,25 cm2
-Hs 48 / 29,25 = 1,64 vòng/vol
-Cứ thế bác nhân vào các mức điện áp...vd 220 x 1.64 = 360,8 vòng...
Chuc bác mau thành công.



Cháu cám ơn chú.

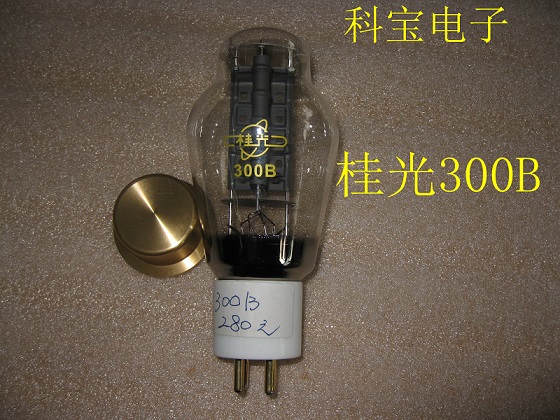

Cục này phải cho vào trong cái hộp kích thước to nhất mới vừa ạ. FE này xếp E với I lại cháu đo được kích thước là 11x13cm. Nó nằm chềnh ềnh trên chassis cũng khó ưa thật. Giá mà cái bóng đèn 300B cũng có loại to hơn nữa cho nó hơp với cục nguồn :mrgreen: .

Cháu dùng dây 0.6 cho sơ cấp có đủ không ạ?



Cháu dùng dây 0.6 cho sơ cấp có đủ không ạ?[/quote]

Fe to cửa sổ rộng cứ sài dây cho thoải mái.
-Sơ : 0,70-0,80
-Thứ cao áp : 0,40. Cuộn này quấn CT nha. Đốt tim các loại dây 1,20- hoặc 1,00 chập đôi.
-Nhớ lót giấy cho cẩn thận. Vậy nha.



Fe to cửa sổ rộng cứ sài dây cho thoải mái.
-Sơ : 0,70-0,80
-Thứ cao áp : 0,40. Cuộn này quấn CT nha. Đốt tim các loại dây 1,20- hoặc 1,00 chập đôi.
-Nhớ lót giấy cho cẩn thận. Vậy nha.[/quote]

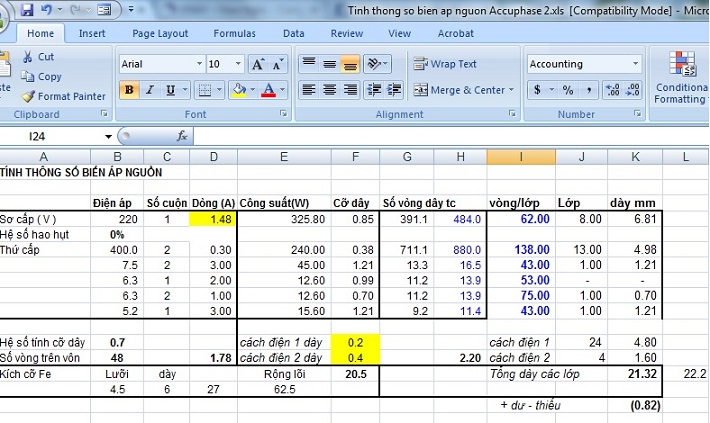

Cháu tính theo cái phần mềm này thì thấy thiếu cửa sổ. Không biết có phải do cháu nhập sai chỗ nào không ạ?



Cháu tính theo cái phần mềm này thì thấy thiếu cửa sổ. Không biết có phải do cháu nhập sai chỗ nào không ạ?[/quote]

Mình cứ tính tay theo các số liệu thực tế cho nó dễ, S thử lại coi nha !



Bạn nhập sai ở chỗ giấy lót dầy quá (0.2 -> gần bằng độ dầy của FE). Mình nghĩ giấy lót từng lớp cỡ 0.05 thôi. Bác dùng giấy lót gì mà dầy thế . Bác dùng panme đo lại giấy lót xem sao nhé :wink:
Chúc vui



Vâng. Cửa sổ như vậy đúng là thỏa mái ạ. Giấy cách điện dày 0.2 cũng không sao. Tại vì em để mỗi cuộn đốt tim nó là 1 lớp nên mới thiếu.
Thanks bác.



Bộ FE này của bạn có thể đạt được công suất gần 500W ( chính xác là 481W). Cho nên dây sơ cấp phải cỡ 1.0mm đến 1.05mm mới đạt (dòng sơ cấp 2.2 Ampe).

*Số vòng/1 vôn:
1- Sơ cấp 220V : 1.55 vòng / 1 vôn, bằng 341 vòng
2- Thứ cấp cao áp: 1.6 vòng / 1 vôn, bằng 640 vòng + 640 vòng.
3- Thứ cấp đốt tim cho các loại đèn : 1.65 vòng / 1 vôn.
( Tỉ lệ số vòng/Vôn như trên là do có sụt áp khi có tải và biến áp này không thể đạt được tối đa về hiệu suất ).

* Vật liệu:
-Dây sơ cấp, dây đốt tim các loại cùng một cỡ ( riêng 5V đốt đèn nắn điện, 6.3V đốt các đèn khác thì chập đôi để tăng dòng mà không phải mua lẻ thêm dây loại to hơn làm gì cả, cuộn 6.3V này có thế dùng cả EL34 làm Driver vô tư ).
- Dây thứ cấp cao áp dùng cỡ 0.30mm đã là quá thừa để cấp cho toàn bộ Ampli.
( Các cỡ dây trên là thực tế, chưa tính đến vỏ Ê may cách điện ).
- Giấy lót tiêu chuẩn mua chỗ nào cũng có loại 0.05mm đến loại dầy là 0.08mm ( như giấy bao bì Ciment ).
- Bìa cách giữa các cuộn sơ cấp 220V với màn chắn tĩnh điện, thứ cấp với thứ cấp.... dầy 0.4mm, lá đồng làm màn chắn tính điện dày 0.1mm đến 0.2mm.
- Ba kê lít dầy 2mm làm cốt bô bin để quấn.
- Keo 502 để dán....

* Các cuộn đốt tim :
- Đốt 5V là 8 vòng và 6.3V là 10 vòng trên một lớp.
- Hai cuộn đốt cho 300B là 12 vòng và 12 vòng trên một lớp.

* Chiều cao bô bin để quấn = 60mm, khe hở cửa sổ để quấn =22.5mm.
Sau khi quấn nháp trên giấy thế này còn thừa cửa sổ cỡ 5mm, rất thoải mái do thừa nhiều.

Tuy nhiên bộ FE này không nên quấn cho 300B vì quá to, kể cả cho vào hộp cũng làm cho amp 300B xấu quá vì tỉ lệ không cân đối, bộ FE này chỉ làm cho Ampli cỡ SUMÔ thì hợp; Phù hợp cho Amp 300B SE chỉ nên dùng các bộ FE cỡ 32mm cửa sổ rộng, 35mm, to lắm là 38mm là cùng và có công suất cỡ 250W đến 280W là đẹp nhất.

Bạn nên cân nhắc vì mỗi sản phẩm DIY của mình cũng phải là một tác phẩm nghệ thuật.

Trên đây là các thông số tính bằng Calculator và các kiến thức nhớ được, nhưng bảo đảm rằng rất chuẩn.

Chúc bạn thành công.



Dạ cám ơn bác rất nhiều.

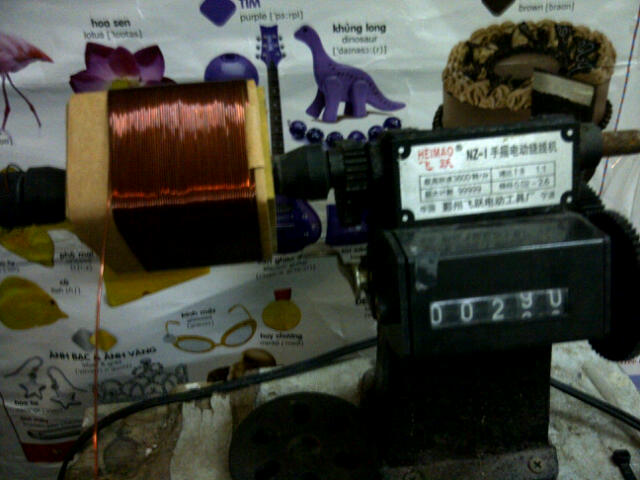

Nhận được tin của bác thì bố cháu đã quấn gần xong cuộn sơ cấp. Quấn bằng dây đồng 0.8mm cho sơ cấp. Dây cao áp cho thứ cấp em mua dây 0.45mm.
Đúng là cái cục nguồn này nó thô kệch thật. Cục OPT của em nó cao 14cm em nhìn đã lênh kênh rồi - cũng hơi ngứa mắt. Cục nguồn xuyến mới cháy thì nằm lăn ra - nhìn tổng thể lôm côm lắm. Bây giờ thay cục xuyến mới cháy bằng cục nguồn thô kệch nữa thì cũng khó coi.

Biết làm sao đây hở giời.



Sao bác dùng bộ lõi thép to vậy? Nếu bác đặt trên ampli có thêm nắp chụp nữa thì... hết chỗ! Bù lại thì không sợ chật cửa sổ và dư công suất. Lõi này bác kiếm thêm 1 bộ nữa để quấn OPT cho 211, 845 SE thì hạp.



Em chuyển sang thành cục BACL rồi ạ. Sơ cấp dây 1mm.
Em quấn cục nguồn khác cho 300B SE, dây sơ cấp 0.8mm, lõi nhựa đo được bên trong là 37x70mm. Chắc là đủ công suất nhỉ?



Dùng làm biến áp cách ly thì lại hơi nhỏ chút.



Hic, đúng là theo chân lão tuanhung1433 có khác
Quấn biến áp thì ... xấu mù :lol:



Em quên quấn lớp chống nhiễu của cục BACL. Vậy hiệu quả chống nhiễu có bị ảnh hưởng nhiều không ạ?



BACL là nguồn tổng thì không đòi hỏi khắt khe lắm bác ạ, vì khi đi vào thiết bị nó sẽ tự xử lý, trừ khi là bác quấn cho thiết bị cụ thể thì nên có, không có thì bác chỉ việc bọc lá đồng ngay lớp ngoài cùng là ok



Cám ơn bác. BACL em quấn khoảng 500W chỉ để dùng cho đầu CD, mâm than, và cái Fisher 4025 dùng điện 110 V thôi.



Các bác ơi giúp em xíu, em cuốn được cục nguồn, mang lõi đi ngâm trước khi vô Fe. Lần đầu, em lấy xăng xe máy pha với vẹcni, bỏ vô ngâm vài phút xong đem phơi, 1 ngày sau cái lõi nhựa nó nở tòe lòe ra. Tiếc quá nhưng cũng phải quấn cục khác, lần này em ra đường Vĩnh Viễn mua dung dịch xilen xilô gì đó về pha để ngâm, đến giờ chưa thấy nở nhưng sao nó nổi bọt trắng phếu nhìn ghê quá. Mỗi lần quấn đau lưng quá, giờ không lẽ lại vứt cục này nữa sao?
Em thấy các bác pha vẹcni ngâm cái được ngay còn em sao hỏng hoài. Hay do em mua phải đồ dỏm hả các bác, mong các bác tư vấn mua vẹcni và dung dịch pha ở đâu bảo đảm ạ.



Cái bọt trắng đo là do băng keo giấy bác dán, vớt lên gấp phơi khô chứ không cái lõi nó nở nữa bây chừ.



hay là bác mua nhầm vecni của mấy bác làm thợ mộc đánh gỗ nên mới bị thế



vẹcni em cũng mua ở tiệm bán dây đồng đường Vĩnh Viễn ạ



...
Em có bộ fe xám cỡ 32 (dày 50) và có dự định quấn nguồn cho 300B SE, các bác xem giúp với cỡ fe như vậy có thể dùng tạm ổn không? các thông số chi tiết để quấn (dự kiến dùng bóng nắn GZ34; 02 bóng 6SN7; 02 bóng 300B chạy ở áp 350V dòng mỗi bóng cỡ 50 mA)?

Hình em mượn...


Tks



Em e là không đủ cửa sổ nếu có cao áp có ct.



Các anh, cháu chú cho em hỏi lá FE trong hình là lá FE bao nhiêu, và nếu xếp dafy 6cm thì đc cục biến áp cỡ bao nhiêu W. câu hỏi cuối là dùng để làm biến áp cho lm3875 được không

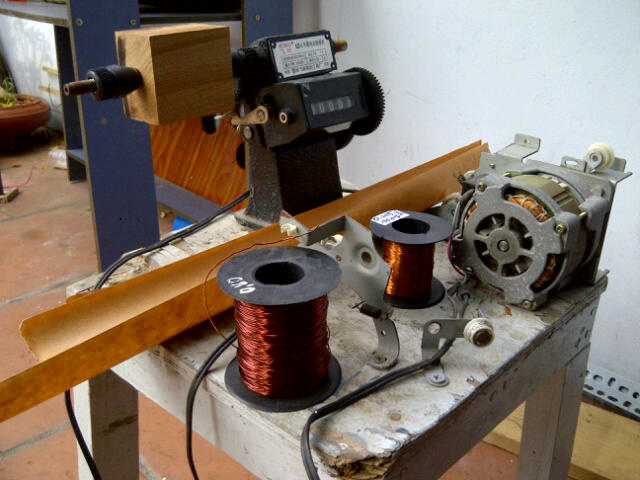

Vì biến áp gỡ máy giặt sharp có sẵn dây nên khỏi cần tính cỡ dây đúng không ạ ?



FE32
