Cùng nhau tự quấn biến áp nguồn

Dạ của e là : a 38, c 19, h 57, b 55



vậy so lược phép tính sau: công suất dự kiến là P=(5,5*3,8/1,2)^2= 300w.
- nếu dùng sơ cấp điện 220v thì I= 1.36A nên s (dây)= 1,36/2,7=0,5mm2 do đó d=0,8mm.
- nếu sơ cấp là 110v thì I= 2,72A, tính ra d= 1,13mm chọn dây sơ là 1,1mm, nếu có sẵn dùng dây 1,2mm cũng đạt.
tính vong/von W= k/s = 42/(5,5x3,8)= 2 vòng/vôn. giá trị này là cơ sở cho bác cuốn suốt từ đầu đến cuối.
sơ cấp nếu là 220v cần là 440vòng dây, số vòng/lượt dây là 57/0,8= 70vong, số lượt là: 440/70= 6,3 lượt chặt khít, tốn cửa sổ là 0,8x7= 5,6mm+ (giấy cách điện)= 6mm. dài dây là q= 24,5cm/vòng nên sơ cấp có m1= 24,5x440x3,14x0,04^2x8,9=482gam làm tròn 500gam đồng cần mua.
Nếu sơ cấp là 110v cần cuốn là 220 vòng, dây 1,2mm thì bác có số vòng/lượt là: 47v. số lượt là 4,7 tức là 5 lượt dây tốn cửa sổ là: 6mm, và cả cách điện có thể hết 6,5mm cửa sổ. m dây 1,2mm là: 542gam mua 550 gam. còn lấy dây 1,1mm thì m=450 gam.
sơ cấp cuốn cả 2 trường hợp 110v hay 220v thì lượng cửa sổ tiêu tốn là cỡ 1/3 của (19mm).
thứ cấp cuốn: 6,3 vôn bác nên cuốn 6,5 v để cho sụt áp nữa số vòng là 13 vòng có thể rút giữa 3,15v thì cuốn mỗi nửa cuộn là 7 vòng. nếu cuốn lấy 12,6v thì nên cuốn 13v và 26 vòng rút gữa.
cuốn 6.5v 3.5 a x 2 cuộn thì cuốn là 13 vòng- rút dây giữa rồi lại cuốn tiếp 13 vòng. cỡ dây là 1,4mm. lượng dây cần mua là: 24,5x26x3,14x0,07^2x8,9=87gam mua 1 lạng. hết 1 lượt dây.
cuộn 6,5 v 2 A thì cuốn 13 vòng, cỡ dây là 1mm.
dây cao áp:340-300-20 -0 dòng 400ma: số vòng là:680-600-40 cỡ dây là:0,43mm có thể gia giảm gần với giá trị.số vòng/ lượt là: 130vong. số lượt là 5,3 lượt lấy 6 lượt tốn cửa sổ là 6x0,43=2,6mm. khối lượng dây là
24,5x680x3,14x0,021^2x8,9=200gam. cuốn lần lượt từ trong ra ngoài rồi lấy đầu dây ra. cách lấy đầu dây ra là bác dùng tờ dấy cách điện cắt lấy miếng bằng ngón tay rồi gập đôi lại sau đó đặt vào chỗ cuốn dây. bác cuốn lên đó vài vòng rồi sâu qua lỗ chèn, sau đó rút giấy cho dây chặt chẽ.
theo em góp ý:
- bác nên cuốn cuộn cao áp cũng rút giữa vì cửa sổ cũng thỏa mãn tức là cuốn: 680-600-40-0-40-600-680 tương ứng điện áp rút giữa sau này nắn đèn hoặc điot có điểm nối mass càng tốt.
- bác cuốn như thế này có nhiều cỡ dây quá mua vật tư sẽ khó khăn. bác nên cuốn các cuộn 6,5v thì dùng dây 1,1mm luôn. cuộn 12,6 v cần dòng lớn thì dùng luôn 2 sợi dây 1,1mm chập đôi cho dòng khỏe mà mua vật tư dễ. nếu thế thì cứ mua khoảng 700gam dây 1,1mm + 400 gam dây 0,43 là đủ cả. mua thêm ống gen lồng dây, giấy cahs điện mỏng 0,1mm loại teflon càng tốt.
cuốn điện 110 lại phải có lioa hay cách li đấy.
cuối cùng là vào tôn theo thứ tự đôi một sao cho đều và thật chặt gõ cho phẳng rồi cho máy chạy có tải thử sau đó hãy tẩm sơn cách điện.



E chân thành cám ơn bác hướng dẫn tận tình, e có thắc mắc là dùng hệ số 42 có thấp quá ko bác, sợ thiếu áp ko, e tính lấy hệ số 48 tươbg ứng 2.3 vòng trên vol
Và chiều rộng lõi e đo thực tê được có 52 thôi bác ah ( e đo phân lõi có thể quấn được)
Mong bác ccho ý kiến tiếp đê e bắt tay làm lại ah ( cớ dây, số lượng dây e đã hiểu )



trơi. Bac đo 52 thi phai theo 52 chu sao lai lay 55. He so k lay cho ton mi the la cao bac a. K lay thap qua thi nong. Ko a hương tơi ap đâu.



Em mới tìm được lõi EI tốt, fe xám mỏng, kích thước lõi: 28 mm x 42 mm (lưỡi 28 mm, dày 42 mm). Em dự định làm nguồn: sơ cấp 110 V, thứ cấp gồm 3 cuộn:
- cuộn 6.3 V dòng 1 A;
- cuộn 6.3 V dòng 5 A;
- cuộn 700 V dòng 0.1 A (cuộn này có ra dây giữa CT).
Nhờ các bác tính giúp số vòng, cỡ dây...
Tks



Quấn cục choke thôi bạn ơi .



Cái này còn phụ thuộc vào Bmax của phe nếu fe tôt hệ số thấp như fe chuyên nguồn của nhật mỹ hệ số coa thể xuông tơi 32,45, Còn fe của lão Tập phải trên 40



Chào Bác nếu Bác lăn tăn thì Bác chơi luôn 2,2 vòng/vôn rây 0,85 +emay là 0,9 ..
H của Bác là 57 quất 61 vòng 1 lớp 8 lớp ..488v =220vôn ..
Theo em Bác quấn sơ cấp xong lót cẩn thận .làm 100 vòng thứ cấp ..vào fe ..cắm điện nhớ
Nối tiếp cầu chì 3A vào nhé .. Đo quận 100 vòng xem bao nhiêu vôn từ đó suy ra
Cái vụ thẩm từ không bết đâu mà lần ,, em học của Bác lào đó em không nhớ ,,,
Có gì sai các Bác cứ chửi ,,em đang rảnh chả bết làm gì..hì hì .thanks..



Í sao lại là 52 ..phải tính lại thôi..vậy là 3,8*5,2= 19,76 cm2???.thanks



Ko phải bác ah, có nghĩa là fe 38, dày 55, chiều cao của lõi quấn là 52 ( cái này mình để tính số vòng trên lớp) còn tính số vòng trên vol thi k/(38 x55), e tính lấy k cho sơ cấp là 42, k cho thứ cấp 48 ko biết có sai gì ko



Cả sơ và thứ cụ lấy cùng một hệ số còn cụ tính suy hao khi có tải chỉ vài phần trăm thôi cụ ạ tính như cụ nó chẳng ra cái biến áp đâu



Bác muốn trừ sụt áp cho BA thì tính riêng khoảng 3-5% điện áp sụt và tính phiên phiến thôi, e cuốn BA tôn đểu cũng chạy tốt, chọn hệ số hay làm BA phải theo cơ sở lý thuyết vật lý chứ bác. Cứ mạnh dạn cuốn đi Bác ạ, sai thì để rút kn. Còn cái kĩ thuật và Mĩ thuật của nó thì làm dần vậy.



nói thật là cái chỗ bôi đậm đó em không hiểu lắm
Fe dầy 55 lõi cao 52. nếu vậy thì làm sao mà FE chui vừa cái lõi nhỉ



Mà e cũng chẳng để ý, cưs nghĩ mỗi lá fe của bác ý là 0,55mm cơ :mrgreen:



Dày là các lá fe xếp lại mà bác



Chiều cao lõi quấn của bác có 52mm thì chiều dày của các lá thép ghép lại phải < 52mm.
Tỷ lệ hao hụt ở phần thứ cấp thì bác cộng thêm cho em 5-7% là được.



Ok bác, để e quấn xong rồi post lên chia sẽ , học hỏi thêm



Sau khi quấn sơ cấp được 406 vòng ( e tính 1.89vòng/vol) vì e chọn lõi 38,65, thứ cấp 13 vòng, lắp fe vào e đo được 6.5v điện cấp vào 226v
A e nào đi qua cho e ý kiến để e quấn tiếp ah
- sơ cấp có cần tăng thêm ko?
- thứ cấp e chọn 2v/ vol được ko?

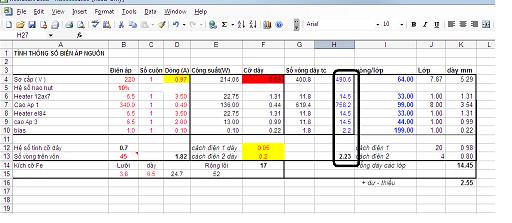

bác lấy file excell này điền thông số vào rồi quấn đúng như thế là chuẩn. nhiều người đã quấn và rất ổn
số vòng/ vôn là cố định cho cả sơ và thứ.



cám ơn bác nhiều! cột trong vòng đen e đánh dấu có tha đổi ko bác



mấy bác tính hộ em cần mua fe bao nhiêu , đường kính dây bao nhiêu với áp ra 16VAC/5A



e vừa quấn xong, thông số đo đạt là 2v/vol, vì sơ cấp e cũng quấn 2vòng/vol, nhưng trong lúc cắm điện biến thế kêu e e e, ko rung , ko nóng, vậy cục nguồn e có sao ko ah, em chưa ngâm vecni , vừa xiết ốc xong e kiểm tra đo đatj



bác tháo Fe ra. lau chui sạch các la Fe. rồi ráp thiệt chặt. nó hết e... e.. sau đó ngâm Venice luôn.



e cám on bác, kêu vậy ko sao hả bác



nếu sau khi ngâm tẩm xiết ốc chặt mà vẫn kêu như vậy là thành "có sao" đó bác ạ
thường kêu có 2 nguyên nhân
- Quấn số vòng/ vôn thiếu máy nóng kêu lên bật bật luôn
- Fe gép không chặt
của bác chắc bị trường hợp 2 thôi, bác nới lỏng 4 ốc xiết Fe ra. ngâm luôn cả biến áp vào lọ sơn cách điện > 3h sau đó lôi ra xiết thật chặt Fe lại rồi phơi khô. chắc sẽ hết kêu
