Cùng nhau tự quấn biến áp nguồn

nếu em không nhầm thì bác chưa thử cao áp, mà mới có đốt tim. vậy thì :

- Cho đốt tim bao lâu thì không thể chạm tay vì nóng.
- Ghé sát tai thử nghe gì không, chạm tay cũng cảm nhận được rung mà.
- Nếu có cao áp thì mọi việc sẽ sáng tỏ .

Dù kết quả thế nào đi nữa thì vẫn vui nhỉ



Bác gấu đấy, nhưng theo em thì khoan làm thằng thứ 2 đã.
ráng cách gì đó để thử tải cái đã, có gì mình rút kinh nghiệm cho cái thứ 2.
Dây to thì ổn nhưng em sợ cách bố trí sắp xếp sao cho dây vào ra chắt chẽ, tránh dây" đánh võng" khi hoạt động

:lol: :lol: đi công tác mà mua Fe thép về nhà là vợ giận đấy.
Hôm nào bác vào cứ alô nha. phiền gì .

Bây giờ em mới thấy mình sướng vì quấn nguồn mà vật liệu sẵn có.



Nó đây !

280V đến 380V, cứ 10V mà bước, tha hồ mà lựa chọn mạch có điện áp nhãy tưng tưng .



Cám ơn bác Rùm cho cai bài tính, em sẽ thử nhá, trước tiên làm con nguồn đã, mai ranh chay ra chợ kiềm đồ chơi. được fần nào em lại tra tấn bác tiếp :roll:



Bác quấn biến thế thật hết chổ chê.
Bác nên mở 1 cái "shop" để cung cấp biến thế và đồ chơi cho làng DIY. Anh em sẽ đội ơn bác nhiều. Làm không hết thì thâu nhận đệ tử...

Hôm trước nói chuyên air-gap cho OPT. Tôi vừa tìm được 1 tài liệu thì thấy là Bác và Teablue nói rất đúng.Khi quấn OPT thi xếp laminations cung 1 chiều và cho cái air-gap vào giữa. Nếu mình design air-gap là L thì air-gap chận là cả 3 chổ (lưỡi cà cánh) thì khoang cách cua air-gap chi còn phân nửa, L/2.

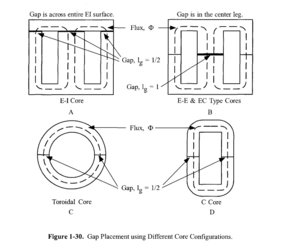

Dưới đây là hình vẽ để tham khảo.



Bây giờ em chỉ ước gì : có vật tư linh kiện kha khá thẩm mỹ như : Fe, đai nẹp. hộp ... để anh em DIY VN có những biến áp cho bắt mắt 1 tí .

Thế bác đã bắt đầu quấn cho 6C33C chưa ?



Tôi đang cho đốt tim được 2 tiếng rồi, tình hình là ghé sát tai mới nghe thấy rung nhẹ. Để tay vào thì đoán nó khoảng 45-50 độ gì đó, tức là để vô tư mà không bị bỏng.
Cao áp thì tôi chưa thể thử được.
Kính



Ý bác cho em hỏi tí, "quấn có CT la gi?
Trong công thức bác gữi cho em có chỗ thứ cấp là 560? có fải là 280-0-280 ko bác?
Bác vẽ thêm cho em rõ với nhá, cái này trong thực tế sễ quấn thế nào, mong bác mô tả giúp em. Thanks!



Nếu có cao áp mà va74n vậy là OK rồi



Sau 5 tiếng rưỡi thì vẫn để tay lên và giữ ở đó được. Chắc khoảng 60 độ gì đó. Như vậy có thể gọi là qua được thử thách đầu tiên chưa?



CT - Center Tape là cái điểm 0 kẹp giữa 280 đó

Bác quấn 7 lớp sơ cấp xong,
Lót cách điện
Quấn 4 lớp thứ cấp , giả sử được 572 vòng đi ha, lớp thứ 5 khi đến vòng thứ 635 thì dừng lại , cho ra điểm CT, rồi vòng vô lại , quấn tiếp .

( bác xem kỹ lại đi, hình như tôi có trình bày rồi mà , cả hình ảnh thì phải ) .



Đã quấn xong hôm nay rồi. Đang ngâm Vanish.
Nhìn của mình và nhìn của bác thấy thật hổ thẹn. Làm thế nào thì cũng không đẹp bằng của bác. Tối quấn lớn quá (core = 32x70mm) và có lẽ dùng dây quá lớn và nhiều isolation nên window không đủ để quấn. Chì quấn được 1 cuộn thứ cấp 0-150-175V (1A) và 2 cuộn 0-12.6V để đốt tim. Chắc tôi phải dùng 1 biến thế nhỏ khác đển cung cấp điện cho driver và grid bias. Coi như không thành công rồi, nhưng phóng lao thì phải theo lao, chẳng lẽ tháo ra để làm lại sao?

Hôm qua tôi cũng làm xong 1 cái nhỏ để chạy KT88 PP.
Để tôi post hình cho bac xem chơi hén.



[quote="Rumbeng
Thế bác đã bắt đầu quấn cho 6C33C chưa ?[/quote]

Bác xem coi có gì cần phai cải tiến khổng

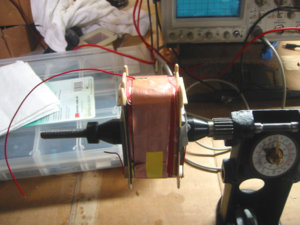

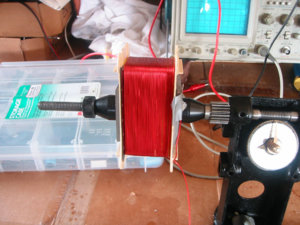

Quấn day xong, chua cho core vao.

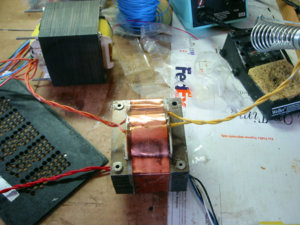

Hình thứ 1 la cái biến thế nhỏ hon. Core = 32x50mm



Bác ơi ! tại sao lại dán băng keo trên phấn window ? phải cho ghép mí mà dán ở 2 đầu để tiết kiệm window chứ !



Đây là lớp tape cuối cùng. Nếu dán vào windows thì làm sao "isolate" được những cuộn thứ cấp và bên ngoài? Nếu không ngăn cách thì nguy hiển quá. Tôi tháo những commercial transformers thì thấy họ đều làm như vậy. Có lẽ tôi phạm 1 lỗi lầm là (1) dùng dây quá lớn, (2) Cứ mỗi 1 "layer" lãi quấn 1 lớp tape.

Lần sau sẽ cải tiến hơn.
Cám ơn bác cho ý kiến.



Vậy thì em nghĩ là ở mỗi phần 1 tí , nhưng mà băng keo bác mỏng mà .
Bác có dùng giấy lót không ?

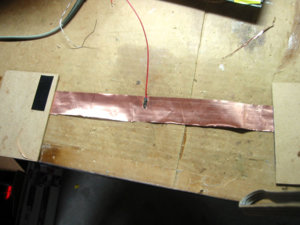

Tôi dùng 1 giấy dầu nhúng vào vanish để lót giữa 2 lớp mylar tape để ngăn cách sơ cấp và thứ cấp. Sau đó lót thếm 1 tấm copper foil mõng làm "shielding" như bác thấy trong hình.O73 2 đầu chổ nối dây câu ra ngoài tôi dùng 1 loại giấy có tên là "fish paper" để lót cho những mối hàn. Sau đó thì dùng 1 loại keo đặc biệt chịu nóng để cố định và cuối cùng quấn thêm 2 lớp Mylar tape (màu vàng) nửa. Có lẽ tôi dùng quá nhiều tape nên window không đủ xài. Sẽ rút kinh nghiệm cho lần sau.

Sau khi ngâm Vanish và phơi khô 2 ngày (đúng nguyên tắc là phải đem vô lò sấy, nhưng cả nhà phản đối sơ mai mốt nướng thit bị trúng độc. :lol: ) bây giờ lớp băng keo và keo dính vào cứng như đá, lấy búa đập chắc cũng không sao. Xem cũng không đến nổi tệ lắm, rất tiếc là thiếu cuộng thứ cấp cho tầng driver và cho "fixed bias". Lại phải quấn thêm 1 cái nhỏ nửa.



Quá kỹ .



Tranh thủ mấy ngày nghĩ lể , em dự tính quấn cục nguồn cho 300B. Bác Rum lập trình giúp em phần nguồn cho 300B nha, ba cái vụ lý thuyết này em dỡ lắm, chỉ mạnh phần thực hành thôi.
(nhân đây cũng xin hỏi bác một chút, tình cờ đọc được mục quấn biến áp nguồn cho 300B của một tay cao thủ, xin bác check giúp dùm em nha
- Sơ cấp :
+ 230 V (543 vòng)
+ 220 V (520 vòng)
Sử dụng D= 0.6mm
- Thứ cấp
+ 400 V (945 vòng)
+ 390 V (922 vòng)
+ 340V (804 vòng)
+ 10V (24 vòng)
D= 0.40mm
+6.3 V / 2A (15 vòng) x 2 cuộn
D = 1mm
+ 3.2 V / 2A + CT + 3.2V/2A (7.5 vòng + 7.5 vòng)
+ 5 V / 3A (12 vòng)
D = 1.2mm
+ 48V / 100ma (114 vòng ) D = 0.28mm


Không thấy
sử dụng FE và lõi nhựa có kích thước là bao nhiêu?
Nhân đây, em cũng xin hỏi bác là trong trường hợp quấn CT cho cuộn 3.2V thì cách quấn có phải là : từ điểm Ov, quấn 7.5 vòng cho ra 3.2V, sau đó từ điểm OV lúc đầu, tiếp tục ra 1 đầu đây Ov và quấn tiếp 7.5 vòng ngược lại phải không?

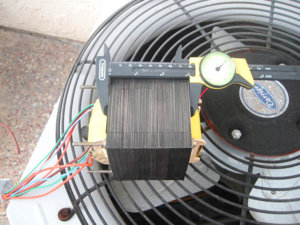

Fe40 dày 5.5 cm

Khi dùng chữ Tiếp thì đừng dùng chữ Ngược lại .
Không ra vôn nào đâu nếu cứ " Ngược lại"
Dùng kiểu ở trên 7.5V thì đầu CT cho ra bên mặt kia-> dễ nhầm khi sử dụng.



Em Kính báo các bác!!!
Sau 02 ngày được nghỉ lễ em đã hoàn thành cục biến áp cho EL34se
em đã theo chỉ dẫn trên của bác Rùm và đã hoàn thành cục nguồn!!!
Cục nguồn đầu tay tuy không đẹp nhưng được cái khi chạy chưa tải điện áp ra cũng tương đối.
Sơ cấp chịu điện >230V,
Sơ cấp ra có chênh lệch chút đỉnh, cụ thể như :
6V3, 3A thì >>>>BA của em đo được 6V4
5,1V, 3A thì>>>>>4.94<em chưa biết tại sao???????, mặ dù em quấn đủ vòng>
cuộn thứ cấp 1 ra : 0-9.7-290-309-348-377V
Em nghĩ chắc là OK.

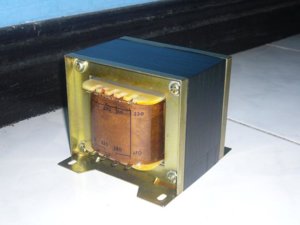

Hình nó đây ạ
