Cùng nhau tự quấn biến áp nguồn

Thank bác ạ. E quay tay luôn. Tại cứ lớp nào là e phết sơn cách điện lớp đó nên sợ nó thiếu cửa sổ.



Em chuẩn bị được 3 cái biến áp để đu theo dự án EL34 SE.Vì biến áp còn sống nên em không đo được trụ Fe.Nhờ mấy bác tính giúp em xem ba cái này có phù hợp không để em rả ra ạ.



Hình trên em dự dùng làm nguồn.Còn OPT thì hai cái có kích thước là 40x85x85,công suất biểu kiến là 120VA



Cục này loại Fe lưỡi 38mm, quấn nguồn cho EL34 SE đạt rồi.
Nếu biến áp còn sống, để tận dụng cuộn sơ cấp --> nên đo áp ra trước khi rã FE, tháo cuộn thứ cấp nhớ đếm số vòng dây, để lấy (số vòng dây/volt).

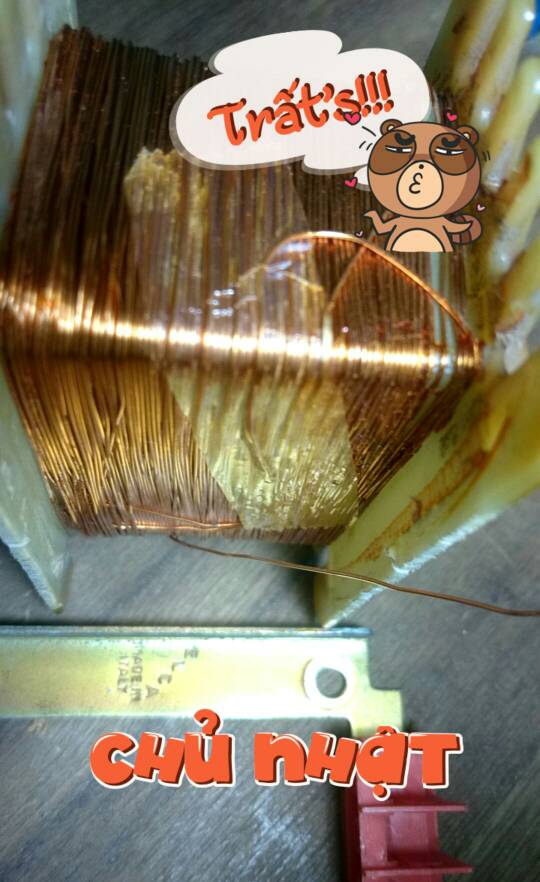

Mấy bác xem cái này la lỗi quấn dây,hay chủ ý của người quấn.

Sent from VNAV Community mobile app

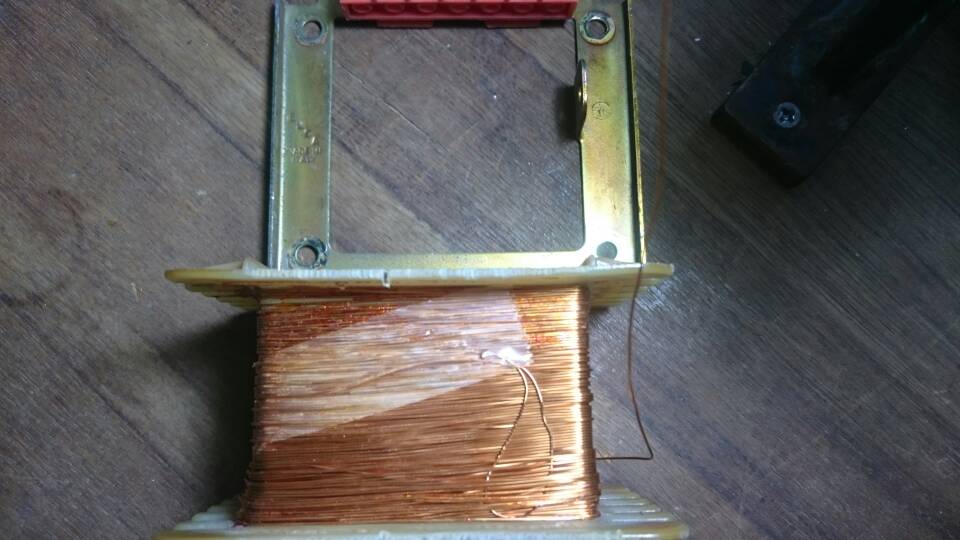

quấn chồng chéo thì là do quấn rối tới đâu ra dây tới đó nên nó vậy, theo em bác tháo bỏ hết đi rồi quấn lại lớp lang cho lợi cửa sổ.
tháo ra tính xem bao nhiêu vòng sơ cấp chia cho 220volt được bao nhiêu rồi nhân với 6.7v đốt tim ra số vòng, nếu lẻ vòng thì lấy chẳn cao hơn chia lại cho 6.7 ra số vòng volt rồi nhân với 220v ra tổng số vòng sơ cấp.



Bác hoangphung cho em hỏi thêm là:Có nhất thiết phải chọn đúng dây để đạt được dòng theo tính toán không?(Vì em mua chổ gần nhà không có đủ cỡ dây theo yêu cầu).Và nếu phải thay đỗi cỡ dây thì giới hạn tăng giảm là bao nhiêu?(Giã sử bỏ qua việc chiếm diện tích cửa sổ,chỉ quan tâm về ảnh hưởng của dòng.)
Mong bác chỉ giúp em với!



bác mua dây lớn hơn chút thì mát dây thôi bác.

ví dụ dòng cao áp là 100mA, bác nhân với 0.6 sau đó áp vào bảng tra cứu thì chọn dây có dòng max bằng hoặc lớn hơn chút.



Em đã quấn xong sơ cấp cho biến áp nguồn.Bác hoangphung xem giúp em cái này làm opt cho el34es được kg?Nếu được bác tính giúp em mua dây mấy ly và nên mua mấy lạng? Cảm ơn bác nhiều.

Sent from VNAV Community mobile app



Sent from VNAV Community mobile app

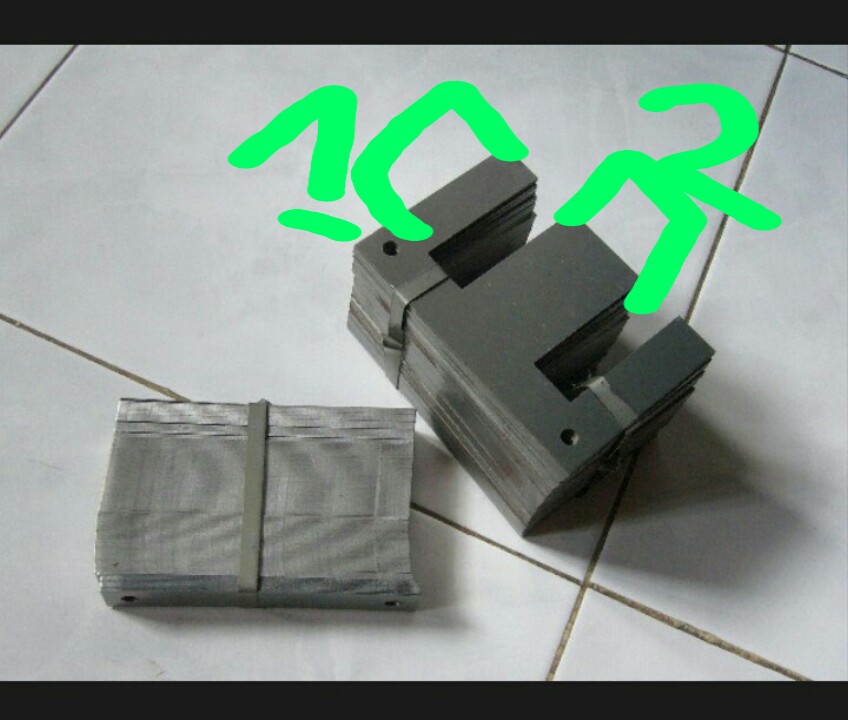

Các bác cho e hỏi là : người ta cứ gọi FE 36, FE 40 là mình đo ở đâu trên lá FE ạ? E đọc ở trang 1 của bác rùm mà vẫn ko hiểu các bác ạ.
E hỏi xxx mong các bác thông cảm cho e nhé.

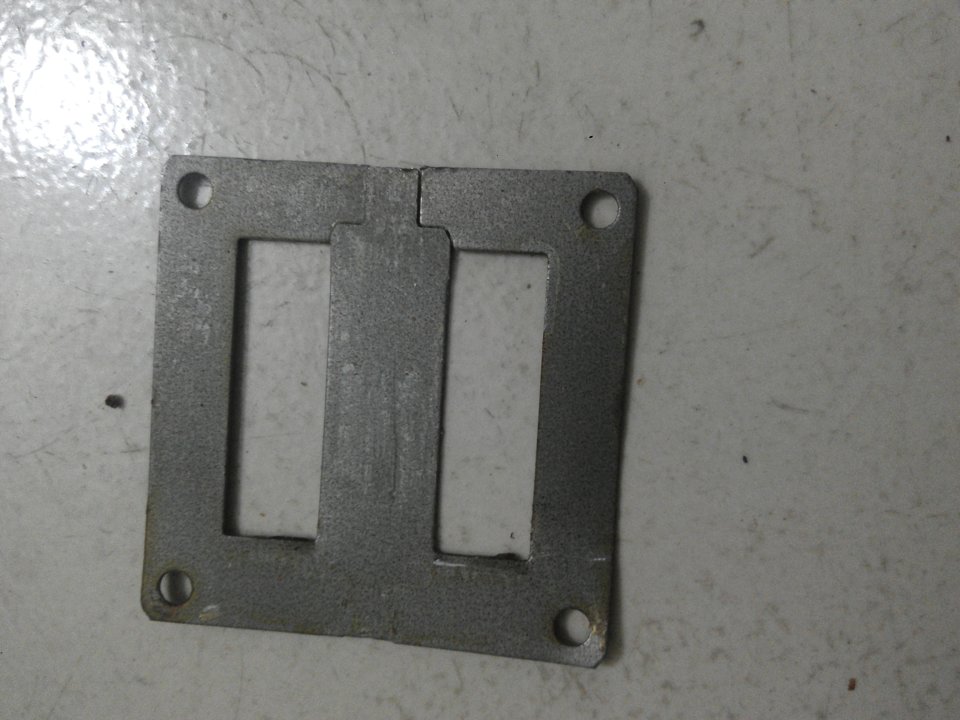

Kích thước của trụ giữa là E



Mình đo chiều rộng của lá fe giữa (số 2)
Hay đo chiều dài của số 1 để biết bác( phần lưỡi fe bác ạ)
E xxx quá nên bác nói vắn tắt quá nên khó hiểu quá bác ạ
Ý bác là kích thước trụ giữa của E đúng ko. Mình đo chiều rộng hay chiều dài bác



Bác đo cái kích thước đánh dấu 2 đó.
Hoặc đo chiều dài thanh I rồi chia 3 là ra



Dạ, e cảm ơn bác. E đo lá fe của e được 33mm, có làm được nguồn cho el34 se ko bác nhỉ?
Hay lại phải tìm fe 36 ạ, e ở tp.vinh bác ạ



E có cục biến áp cho mâm đĩa than bị cháy, mà fe nó như vậy liệu có áp dụng công thức của fe bình thường ko các bác nhỉ?
Chỉ cháy cuộn sơ còn cuộn thứ vẫn nguyên.
Tiếc là nó cháy đứt dây mà nó quấn nhiều vòng, dây lại nhỏ nên ko đếm được.
Các bác biết về loại fe này chỉ cho e cách quấn cuộn sơ cấp để nó chịu áp 220v với.
E cảm ơn các bác.

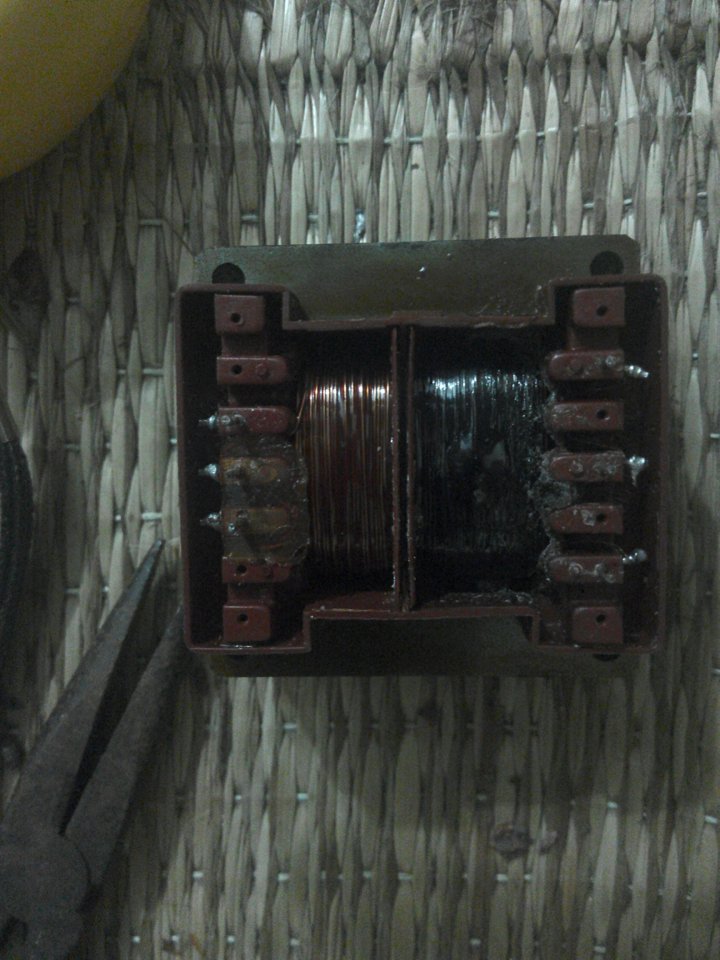

Mình có cục này như hình, có thể quấn lại làm BA nguồn cho EL84 pp. Rất mong được các AE chỉ giúp



Co

Còn một số đo nữa bạn chưa đo đó là chiều rộng của thanh giữa lõi chữ E thì bạn lại chưa đo nên hơi khó nói nhưng theo như kích thước bạn đo thì có thể suy ra kích thước chiều đó khoảng 1.8cm vậy diện tích lõi của bạn khoảng 9cm2 và công suất của cục biến áp đó khoảng 70W vậy bạn xem có đủ công suất cung cấp cho cục ampli của bạn không rồi tính cách bước tiếp theo nhé....



Còn một số đo nữa bạn chưa đo đó là chiều rộng của thanh giữa lõi chữ E thì bạn lại chưa đo nên hơi khó nói nhưng theo như kích thước bạn đo thì có thể suy ra kích thước chiều đó khoảng 1.8cm vậy diện tích lõi của bạn khoảng 9cm2 và công suất của cục biến áp đó khoảng 70W vậy bạn xem có đủ công suất cung cấp cho cục ampli của bạn không rồi tính cách bước tiếp theo nhé....[/QUOTE]

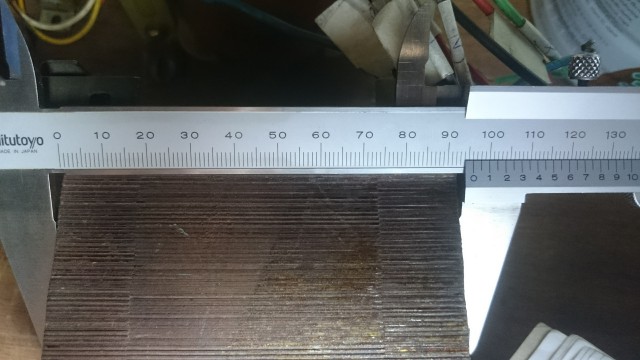

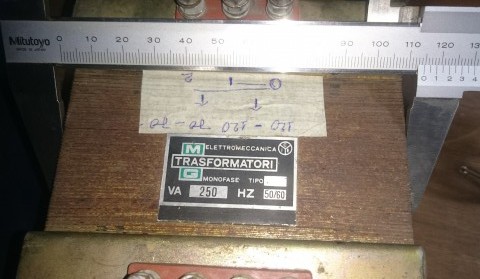

Mình chưa gỡ con này ra đo, nhưng dùng thước cặp thì nó như hình bạn ơi. Mình mới tập tành quấn BA nên chưa có biết gì nhiều. Thanks



Mình chưa gỡ con này ra đo, nhưng dùng thước cặp thì nó như hình bạn ơi. Mình mới tập tành quấn BA nên chưa có biết gì nhiều. Thanks
[/QUOTE]

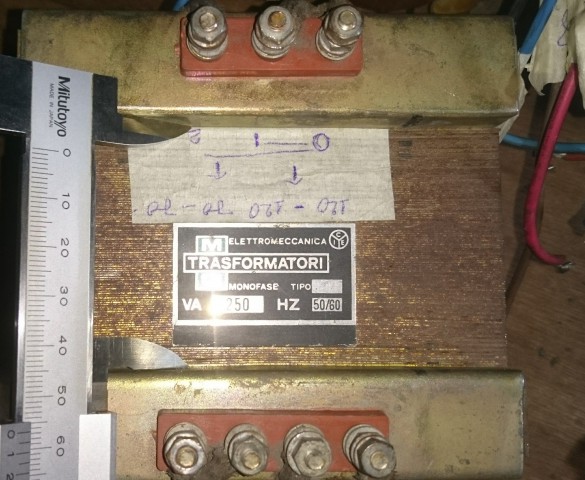

Đấy cái số 32mm x 50mm mới là cái số quan trọng nhất vậy bây giờ ta có
S =32mm x50mm =1600mm2=16 cm2 ( gấp đôi ước lượng ban đầu của mình...)
Và công suất của cục biến áp của bạn bây giờ là khoảng 230 W công suất cũng tương đối đó bạn. Số vòng / vôn cục biến áp của bạn là khoảng 2.6v/ vôn bạn muốn an toàn thì lấy là 3v/ vôn quấn cho nó mát biến áp.... Còn cỡ dây thì tùy theo từng cuộn mà tính tiếp nhé....



Đấy cái số 32mm x 50mm mới là cái số quan trọng nhất vậy bây giờ ta có
S =32mm x50mm =1600mm2=16 cm2 ( gấp đôi ước lượng ban đầu của mình...)
Và công suất của cục biến áp của bạn bây giờ là khoảng 230 W công suất cũng tương đối đó bạn. Số vòng / vôn cục biến áp của bạn là khoảng 2.6v/ vôn bạn muốn an toàn thì lấy là 3v/ vôn quấn cho nó mát biến áp.... Còn cỡ dây thì tùy theo từng cuộn mà tính tiếp nhé....[/QUOTE]
Thanks bạn nhiều, mình lụm con này ngoài bãi Q8 nó quấn như cục choke chỉ có 0,5mH- 3A



Thanks bạn nhiều, mình lụm con này ngoài bãi Q8 nó quấn như cục choke chỉ có 0,5mH- 3A[/QUOTE]
Nếu nó cuốn như cục choke thì khi cuốn thành biến áp thì bạn phải rã E, I ra, tráo đầu đuôi E, I đi nhé vì như vậy thì từ thông của biến áp mới chuẩn. Có thể bạn rã khoảng 3E/1 3I/1 để sau này lắp lại nó nhanh....



AE rành xem dùm cách tính của mình có ổn không, thanks all
Fe 32 dày 5cm, 3.13 vòng/ vol
- Sơ cấp 220v dây 0.4, 686.6 vòng
-Thứ cấp 1: 250v ( 300mA) dây 0.26, 783.5 vòng
- Thứ cấp 2: 3.4-0-3.4 ( 4.6A) dây 1.2, 10.7+10.7 vòng
