Cùng nhau tự quấn biến áp nguồn

Với các thông số trên có vẻ ổn đó bạn. Chú ý là cố gắng quấn chặt tay. Đúng hàng đúng lớp. Vì bạn tính hơi dư về vòng/ vôn nên có thể cửa sổ của E hơi bị thiếu đấy...
Chúc làm tốt....



thanks bạn rất nhiều



Bác có thể xem lại số liệu trên đây chưa hợp lí vì:
- điện áp ra không tải sẽ đúng như tính toán, khi có tải sẽ có sụt áp tương đối khá lớn ở tất cả cuộn thứ cấp;
- về cỡ dây cũng có vẻ hơi nhỏ, khi quấn kĩ kể cả lót cách điện tốt cũng vẫn dư cửa sổ khá nhiều.
Bác cho thêm thông tin về dòng và áp của các cuộn thứ cấp cần cho mạch, em thử tập tính chút...



sụt áp không đáng kể vì dòng nguồn thứ cấp dùng chỉ mấy chục mA,



giúp bác cái hình. quấn 2 nguồn 6.3v thì ok hơn, dây nhỏ dễ quấn.

6.3v thì quấn 19 vòng, sụt áp không đáng kể vì mới sử dụng 50% của biến áp. chập 2 dây quấn vừa đủ một lớp nếu quấn dây 1ly.



Nhờ các bác xem hộ e tính thế này đã đúng chưa:
Xài fe 32 dày 60. (19,2cm2) 2,5 vòng/1vol
Cuộn sơ:220v. dây 0,6mm ...550vòng ( cho lên 570vòng cho mát)
Thứ cấp 1: 300v. Dây 0,35mm, 750vòng
Thứ cấp 2: 3,20vol(chính xác là 3,15 nhưng do e tập quấn nên cho lên 3,20). Dây 0,7 . 8vòng/1vol. 3cuộn : 2 cho 2bóng el34 . 1 cho 2 6sn7
Thứ cấp 3: 5,3vol. Dây 1,2. 13,5vòng/1vol.
E tính như vậy đã được chưa ạ, và phải điều chính cái nào sai nữa mong các bác chỉ bảo thêm cho e ạ. E cảm ơn các bác



Bác quấn 3.5 vòng / vôn cho nó mát, mỗi lớp phải lót một lớp cách điện thì mới quấn xếp lớp được, không thì bị chồng chéo ngay, giấy lót có thể lấy từ bản cực của tụ dầu có điện áp trên 350v



nhờ các bác chỉ giúp nguồn của amply mạch SE và mạch PP khác nhau ntn ạ?



không khác gì cả, thường thì SE dùng đèn nắn, quấn có điểm CT rút giữa, k có mà nắn đèn thì tạo mass ảo.
miễn là cục nguồn đủ dòng cao áp cho mạch, và dòng đốt tim cho các bóng thôi



em cảm ơn bác ạ.



Nhờ sự giúp đỡ nhiệt tình cùa AE hướng dẫn mình quấn BA nguồn cho mạch EL84pp, nhưng còn 1 tý chưa hiểu ở cuộn thứ cấp 3.5-0-3.5v ( có CT ).
Như hình nếu có CT thì 2 dây màu trắng là 7 vol?
Vậy nếu quấn có CT thì quấn như thế nào nhờ AE chỉ giúp. Thanks all



hình bác up không lên. quấn 3,5 ct 3,5 thì 2 đầu là 7 volt, mà đốt tim chỉ 6,3v mà thôi, vậy bác tính 6,3 volt thì bao nhiêu vòng rồi chia 2. tói chổ đó ra dây CT rồi quấn tiếp, nếu chẳn vòng thì dễ, lỡ lẻ vòng thì rắc rối lắm.

thớt trước em có nói bác quấn 19 vòng cho 6.33volt. vậy bác quấn có CT thì quấn 20 vòng, 10 vòng ra dây CT rồi 10 vòng nữa, 3 vòng /volt vậy có (3,33v CT 3,33v),

quấn có CT rất khó ra dây nếu bác chưa thạo. bác cứ thử đi rồi sẽ biết, cứ quấn 1 cuộn 6,66volt rồi dùng 2 trở 30ohm nối 2 đầu xuống mass cũng được,



Cám ơn sự nhiệt tình giúp đỡ mình đã quấn thành công rồi, cao áp và đốt tim đúng như mong muốn

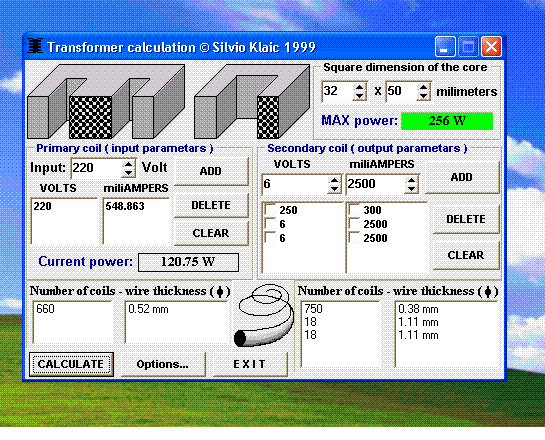

Phần mềm tính các thông số cho máy biến áp rất hữu ích, các số liệu được tính chính xác theo thuật toán của phần mềm sử dụng. Thực tế khi áp dụng cần chú ý thay đổi các thông số cho phù hợp vì các tính toán của phần mềm này không tính đến hao phí, coi biến áp là lí tưởng.



lâu nay em vẫn dùng nó để tính nguồn cho amp đèn. tính tổng dòng của amp rồi nhân với 1.6. áp vào phần mềm ra cở dây luôn. mua dây thì không có nên chọn dây lớn hơn gần kề nhất.

chạy cả ngày chỉ ấm ấm nên tin tưởng nó, và tư vấn cho anh em.



Đọc bài biết của các bác hay quá. em là mem mới nên nhờ bác tư vấn và cho em xin thông số để quấn biến áp nguồn cho dự an EL34 PP của em. cấu hình hiện tại em đã có những bóng như sau (12ax7 và 6AN8 ,EL34,GZ34) các bác giúp em tính biến áp mua FE lõi bao nhiêu và giúp em tính chi tiết với biến Áp nguồn với ạ. còn OTP em sẽ nhờ các bác sau khi em quấn xong biến áp nguồn. Rất mong sự trợ giúp của các bác để em có thể DIY dc từ A-Z.



Cụ tra data những bóng cụ dùng lấy A max rồi cộng thêm 20% nữa sau đó chọn dây rồi tính kích cỡ fe



Chào các bác.
mình không phải dân điện tử, lượm lặt trên mạng sơ sơ thì cũng hiểu đc các linh kiện và công dụng của các linh kiện.
Đọc page cũng lâu rồi thấy rất hay và bổ ích, giờ mới dám phát biểu:
số là em thấy mấy bạn lắp ampli EL84 SE thấy có vẻ vừa sức, tham khảo các chủ đề về EL84 trong và ngoài trang em quyết định thử sức mình xem làm có hot đc không. về các linh kiện em đã kiếm đc tương đối , cái quan trọng nhất là nguồn Và OPT em chưa có
đọc toppic này em quyết định làm thử nguồn
hiện em có fe 3.2 x 5cm
nhung theo tính toán trên file của bác Rùm em sợ ko đủ, vậy em làm fe 4x6cm có đủ không mong các bác giúp em
thông số như sau:
sơ cấp: 230v
thứ cấp:320 - 0 - 320v/0.25A
3.15-0-3.15v /3A
0-6.5V/3A
5.3V/3A
các bác xem giúp thông số em tính dưới bảng tính có ổn ko ah.



el84 se chỉ cần 300v CT 100mA là đủ, đốt tim cần 2A thôi bác



Cảm ơn bác!
Vậy em chỉ cần cao áp là 300 - 0 - 300v/100mA thôi a!
Đốt tim là 6.3v-0/2A x 2
5v-0/2A
Vậy em tính lại liệu có vừa đi fe 3.2x5cm không ạ.
Em có fe3.2 bóc biến áp máy nội địa nhật fe xám
Bác xem em áp số liệu vào bảng tính của bác rùm nhu trên có đúng chua hạ để em tính lại theo chỉ dẫn của bác



EL84 SE dùng biến áp nguồn mà FE 3.2x5.0 là quá to vì có đạt công suất cỡ 144W cơ.
Nguồn cao áp nếu nắn điện bằng diode silick thì điện áp DC (một chiều) là quá cao, không an toàn cho đèn EL84, và khó về mặt điện áp cho các tụ lọc.

Biến áp nguồn nếu có săn thì OK thôi, chứ chỉ cần khoảng 75W và cao áp cỡ 270V-0-270V là đẹp.



Cảm ơn bác,
Em định nắn bằng đèn lấy nguồn đôi xúng cao áp 320v
Vậy e lay 280 - 0 - 280v/250mA là OK phải ko bác
Em lính mới len lấy fe to cho dễ cuốn ạ
Nhờ bác tư vấn giúp em Thông số cuốn biến áp theo fe 3.2 này với a



Bạn đo độ dày tương đối chính xác của bộ Fe, tôi thiết kế cho chuẩn để bạn thi công thật đẹp đúng với cả nghĩa đen và bóng.
Còn dòng cao áp nếu dùng mạch SE thì không cần phải lớn như vậy vì:
- Nếu dùng đèn nắn điện để khai thác hết cỡ dòng 250mA và 250mA có nghĩa là 500mA tổng cộng thì đèn to khộc xấu vô cùng, dẫn đến không bõ làm ( nói không với các đèn họ 5U…, 5Z…).
- Nếu dùng đèn nắn điện EZ81 là đủ cho EL84SE (đây là chuẩn nhất theo các cụ từ ngày xưa), thì dòng cao áp chỉ cần 120mA và 120mA đã là quá rồi vì EZ81 chỉ cho phép nắn được cỡ 150mA là hết cỡ, còn 2 đèn EL84 “ăn” hết cỡ chỉ 50mA mỗi đèn thôi còn “bọn chip hôi” ECC82 hoặc ECC83 không thèm chấp.

Nếu về sau dùng tận dụng để lắp mạch push pul thì vẫn OK, chỉ thay đổi chút ít về dòng đốt cho gấp đôi thôi.



Em đang lắm theo mạch của bác RÙm c cho bên toppic El84. Thấy bạn audiooto đã lắp thành công mói lại mình cũng chưa hiểu sau về các loại đèn lắm, nên trc mắt cứ lắm theo mạch vẽ bác a
Còn về fe em đo lưỡi chuẩn là 3.2x5cm
Bác xem giúp em quấn cái biến áp của nó theo điện áp của mạch bác rùm cho
Sau này nang cấp quấn thêm biến áp khác cho lên trình
Cảm ơn bác nhiều
