Hi các bác. Hôm nay vô tình em mới biết diễn đàn về quấn biến áp này. Nhưng file quấn biến áp các bác share đã ko còn. Bác nào còn gửi em với nhé. Các cao thủ giờ ẩn danh nên em ko biết tìm đâu để học hỏi.



Em đang tính quấn biến áp 220V 12V 7A để sạc bình accquy 70Ah. Các bác giúp em thông số để sạc bình với nhé. Điện nhà em thường nó khoảng 223 225 gì đó thì đầu thứ cấp mình thay đổi ra sao các bác. Em tính dành tiền mua đồ nghề nhưng chưa biết mua gì và bắt đầu từ đâu.



Sạc bình 70Ah mà có 7A thì ko ổn tí nào đâu bác ít ra cũng phải cỡ 15A thì mới khả thi. Bác kiếm cái biến áp cũ của ampli kok về quấn lại thứ cấp ngon bổ rẻ. Lý thuyết là vậy nhưng có lúc tt dùng hết kk còn tí điện nào biến ap sẽ rất nóng....



Theo tôi nếu chỉ quấn biến áp để sạc bình thì quấn áp cao hơn bình gấp đôi thì mới nạp điện vào bình được và những cục biến áp như vậy hàng bãi khá nhiều cũng khá rẽ nữa họ tính theo kg



Chào các Bác.
Mình có cái biến áp xuyến của Pre đèn. Lúc trứóc ko kêu gì, bây giờ mở điện lên kêu e e ở cục biến áp. Loa cũng có kêu tiếng này nhưng cách khoảng 1m thì nghe ko rõ. Mình muốn quấn lại cục biến áp, các Bác có thể chỉ chỗ quấn tại SG giúp ạ.
Thêm chút Thông tin: lúc trước đốt tim AC trực tiếp từ biến áp này thì tiếng e e rất to. Mình khắc phục bằng cách đốt tim DC bằng nguồn rời bên ngoài thì tiếng giảm hẳn, và tình trạng như hiện nay (mình đã trình bày bên trên)
Cám ơn mọi người.

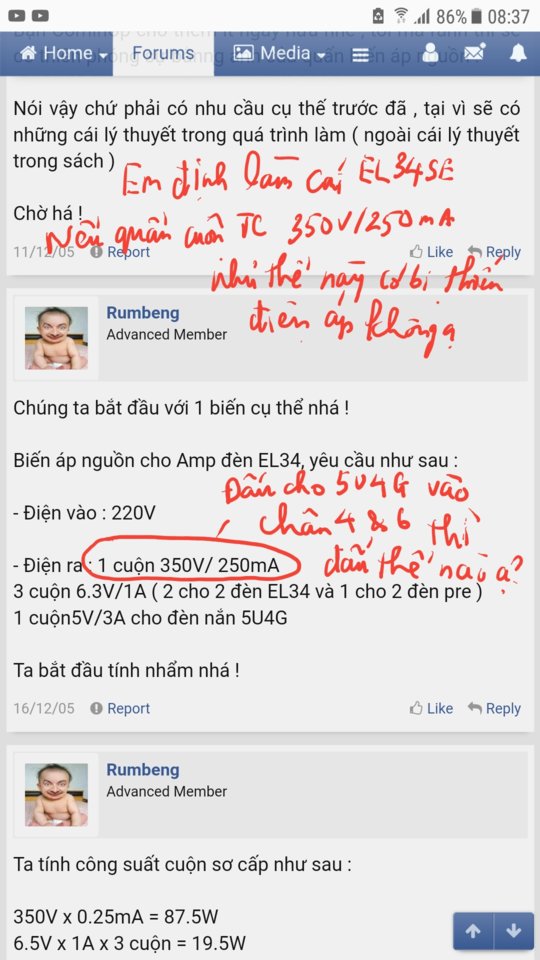

Em chào các bác. Em đang định làm 1 cái âm ly đèn el34se, theo hướng dẫn của bác Rùm beng thì em sẽ quấn biến áp theo ảnh post, nhưng em không rõ điện áp 350V-250mA sẽ đặt vào đâu của con 5u4g, vì theo data sheet của nó thì điện áp đặt vào chân 4 và chân 6 thì phải là 300V (mạch của bác đi ô tô), em mua đủ dây, EI lưỡi 36, khung nhựa, quấn được 3 lớp sơ cấp. Nhưng nhìn lại mạch thì không hiểu sao chỉ có 1 cuộn thứ cấp 350V (tại sao không phải 2 cuộn), các cuộn 6.3V và 5V thì em không có gì để nói.
Còn 1 vấn đề nữa là độ rộng lõi của khung nhựa là 49mm, em quấn dây sơ cấp 0.6mm thực thế cả vỏ phải gần 0.7mm, 1 lớp em quấn chỉ được 69 vòng (3 lớp đều như nhau), theo công thức của bác Rùm thì nó phải là 72vg/lớp, em quấn rất sít nhưng knhưng được hơn. Như vậy có sao không ạ?
Mong các bác giúp em trả lời 2 câu hỏi trên. Em cảm ơn nhiều.

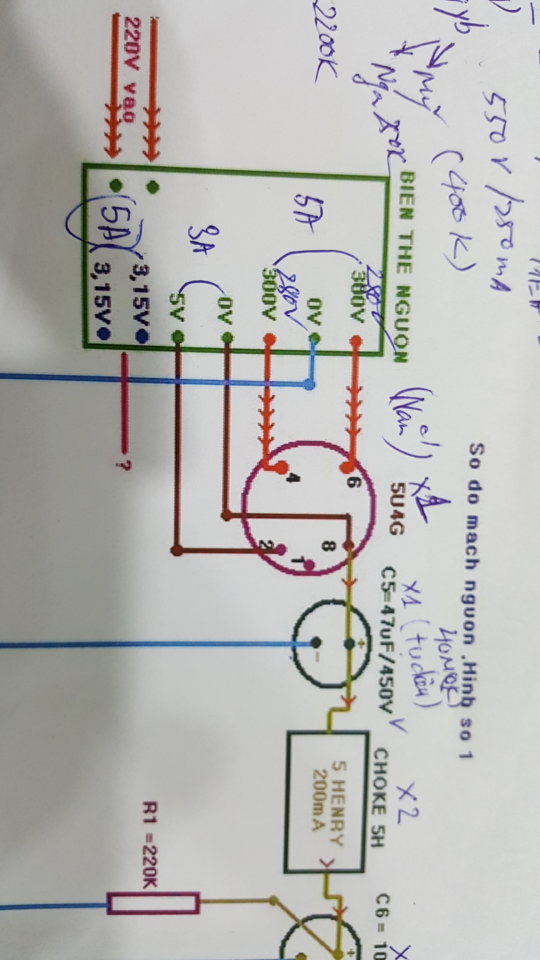

Đây là mạch của bác đi ô tô ạ.



Để nắn cả chu kỳ bạn phải quấn 2 cuộn thứ cấp 350v-0v-350v, quấn đối xứng, chân 4 và chân 6 đưa nguồn 350v, điện áp (+)sau nắn lấy ở sợi đốt và đầu chung 0v



Em chào bác Newbe. Vậy lưỡi FE36 của em có quấn được không ạ em e là hết cửa sổ rồi. Vì sơ cấp quấn dây 0.6mm quấn 498 vòng , thứ cấp 350V/250mA - 1 vế quấn dây 0.4mm - 792 vòng, 3 cuộn thứ cấp 6.3V-1A, quấn dây 0.7mm - 15 vòng mỗi cuộn. 1 cuộn thứ cấp 5V-3A quấn dây 1.2mm - 12 vòng, tính ra đủ cửa sổ.
Như vậy là không còn chỗ cho cuộn 350V đối xứng.
Vậy bác Newbe có thế đưa ra giải pháp giúp em để vẫn lấy được nguồn đối xứng 350V và có thể tận dụng được một số cỡ dây không ạ. Em cảm ơn.



cụ quấn dây vậy hơi dư xăng. Nếu cụ muốn quấn nguồn đôi mà lõi không đủ thì thay fe thôi trả có cách nào khác .Làm cục FE40 xếp dầy 60 chắc dư xăng



cụ quấn dây vậy hơi dư xăng. Nếu cụ muốn quấn nguồn đôi mà lõi không đủ thì thayfe thôi trả có cách nào khác .Làm cục FE40 xếp dầy 60 chắc dư xăng
Cục FE 36 e mua 220k, đồng mua 30k/lạng. Nếu giữ FE thì phải làm thế nào hả cụ?



1. Cao áp 350v là cuộn đơn không có CT vẫn nối vào chân 4 và 6 nhưng cần lắp thêm diode cầu để tạo mas, sau đó còn mắc thêm đám diode zenner để bảo toàn điện áp cho B+ (Bác rùm là đại cao thủ rồi theo bác ấy thì chỉ có chết đuối)[emoji14]
Nói chung là lằng nhằng, mới ráp thì nên quấn cuộn cao áp kép có CT (350v-0-350v) điểm 0 sau này xuống mass. Theo mạch bác đi ô tô thì bác cứ quấn (300v-0-300v) thôi. Sau này bác có đi máy bay thì hẵng chơi cao áp >1000v cho nó máu [emoji14]
2. Lớp emay (lớp vỏ) dây đồng thì cỡ 0.03- 0.05 thôi.
P/s Nếu mới quấn e rằng Fe36 không đủ cửa sổ để bác quấn.

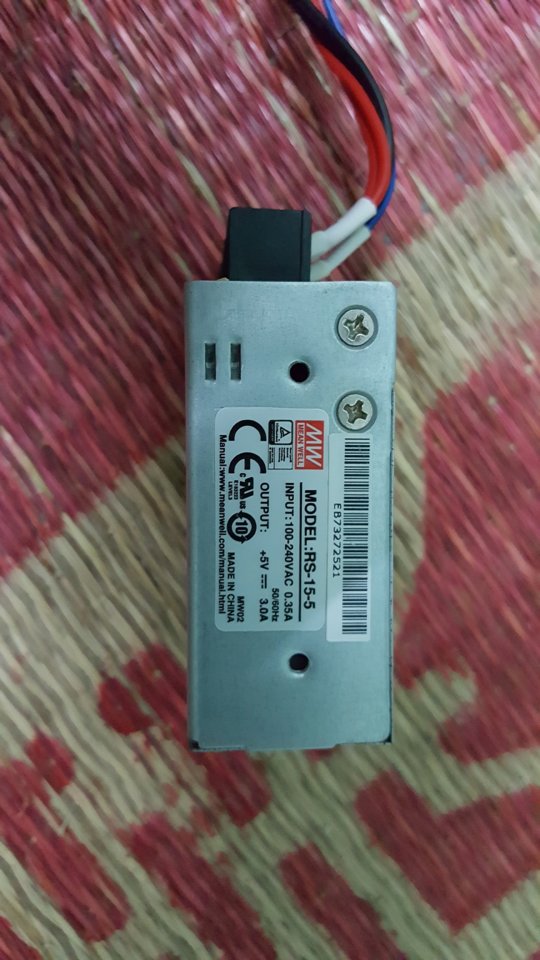

Chào bác Nguahoangphonui, hiện em đang có spare 1 bộ nguồn rời DC 5V-3A made in china, nếu em k quấn cuộn 5V nữa thì còn đủ đất cho cuộn dối xứng không ạ?



Cao áp bác quấn 300v-0-300v, thứ cấp 6.3v quấn 2 cuộn thôi (1 cho đèn cs, 1 cho đèn pre).
Nếu vẫn giữ lập trường sử dụng cuộn đơn 350v để lấy nguồn đối xứng thì vẫn được nhưng phải có tay nghề mới cấp áp được.



Nếu giữ fe thì cụ giảm kích thước dây đi sơ cấp cụ quấn 0.5 là thoải mái rồi thứ cấp 0.4 quấn chắc tay là đủ. Còn không thì quấn 1 quận thôi xong tạo mass ảo giống cụ ngựa hoang hướng dẫn ấy



Nếu đã tính vậy cụ quấn thêm 1 cục nhỏ nữa cỡ e26 để tất đốt tim sang bên đó vừa tiện lại vừa ngon



Bác quấn thứ cấp dây 0.3 thôi, mà sơ cấp có 498 vòng thì có vẻ lõi Fe chắc tốt nên có hệ số 36, em quấn thì phải lấy hệ số 45, do đó sơ cấp phải quấn lên tận 623 vòng, còn cuộn 5v và 6.3v lấy cùng cỡ dây 1 ly là được

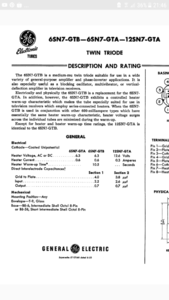

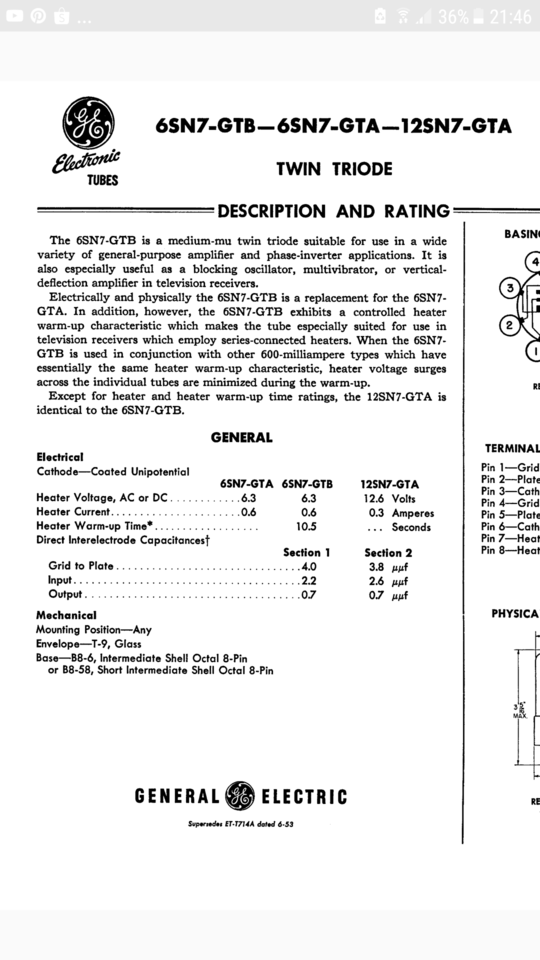

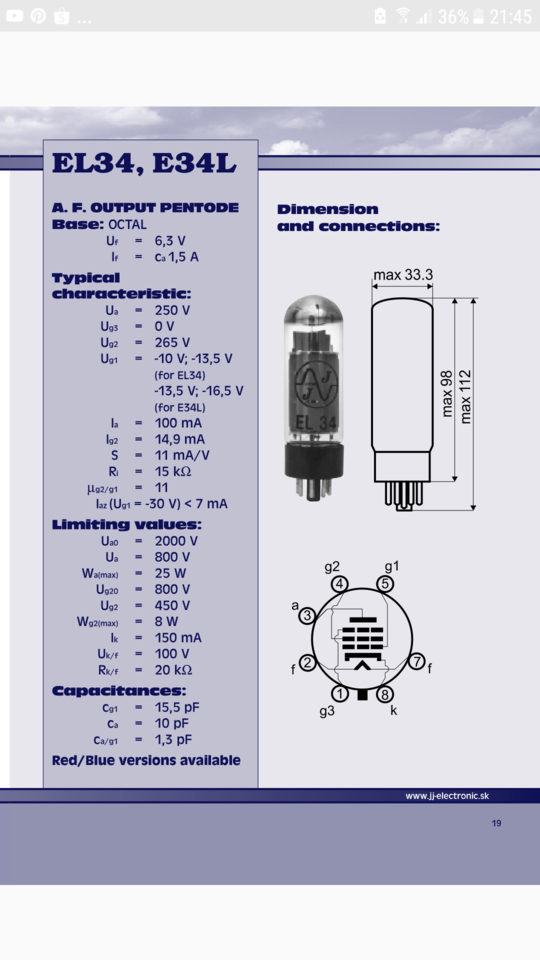

Có lẽ em phải xem là thông số dòng của các cuộn đốt tim 6.3V vì nguồn đốt 1 đèn el34 là 6.3V-1.5A, 2 đèn là 3A. Còn 6sn7 đốt tim 6.3V-0.6A, 2 đèn là 1.2A như vậy tổng là 4.2A-> thiếu công suất đốt tim. Chiều nay em đã gửi email nhờ bác Rùm beng, hy vọng bác ấy đọc email.



Cái này em tính theo công thức của bác Rùm ạ. Của e chỉ là thép trắng thôi.



Chắc em phải tính lại từ đầu bác ạ nhưng e vẫn muốn giữ FE36 vì có thể cửa hàng họ không đổi cho fe 40



Theo tính toán thì độ rộng và chiều cao của cửa sổ sẽ vừa khít nếu bác xếp dây như máy



Cửa hàng họ sẽ đổi cho thôi bác

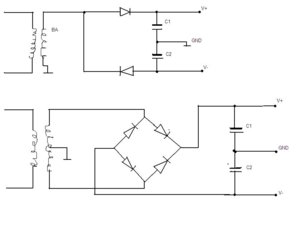

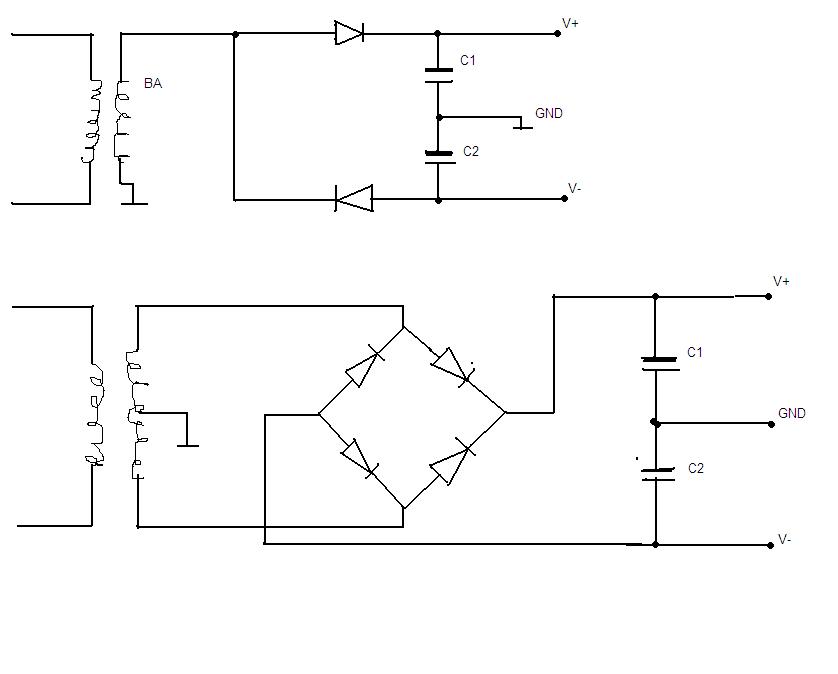

Em quyết định sẽ tiếp tục quấn biến áp nguồn theo thông số của bác Rùm, và sẽ chế biến nguồn đơn thành nguồn đôi đối xứng theo hình vẽ. Các bác cho em xin thông số của con tụ phân cực ( bao nhiêu uF-V) và mã của con Diod với ạ. Cảm ơn các bác.



Để có điện áp sau khi nắn bằng diode là 300VDC, thứ cấp ta chỉ quấn lấy điện áp là 220VAC
