Cùng nhau tự quấn biến áp nguồn

Bác dùng nguồn đôi đối xứng cho mạch bán dẫn à



Bác ấy nói lắp amp đèn el34se mà.



Ờ thì thấy mạch nắn của bác ấy hợp với mạch công suất transistor



Trời! Hôm qua điện thoại em trục trặc không đọc được tin này của bác. Thế là tối qua em đã quấn xong cuộn dây biến áp rồi. Thông số:
Sơ cấp dây 0.6mm quấn 498 vòng
Thứ cấp 350V dây 0.4mm quấn 792 vòng
3 cuộn 6.3V dây 0.7mm mỗi cuộn quấn 15 vòng ( thiếu 1 tí để thành 14.7 vòng)
1 cuộn 5V dây 1.2mm quấn 12 vòng.
Do lớp mica ngoài cùng bị hết lên chưa hoàn thành được để vào FE, tối nay em sẽ tiến hành kiểm tra điện trở cuộn dây và mega cách điện giữa các cuộn xem thế nào.
Các bác cho em xin thông số mấy con tụ, diode chỉnh lưu và Zenner ổn áp với ạ.



Không biết fe của cụ có tốt không mà cụ chơi hệ số 40 em sợ không bốc khói thì cũng ì è quá



Vậy bác chỉnh lưu bằng đèn chứ nắn bằng diode làm gì



Bác mà quấn như vậy thì bác phải có Fe tốt, chứ như Fe trắng của bác thì không ăn thua rồi. Em cũng sợ như cụ mrdungjk.

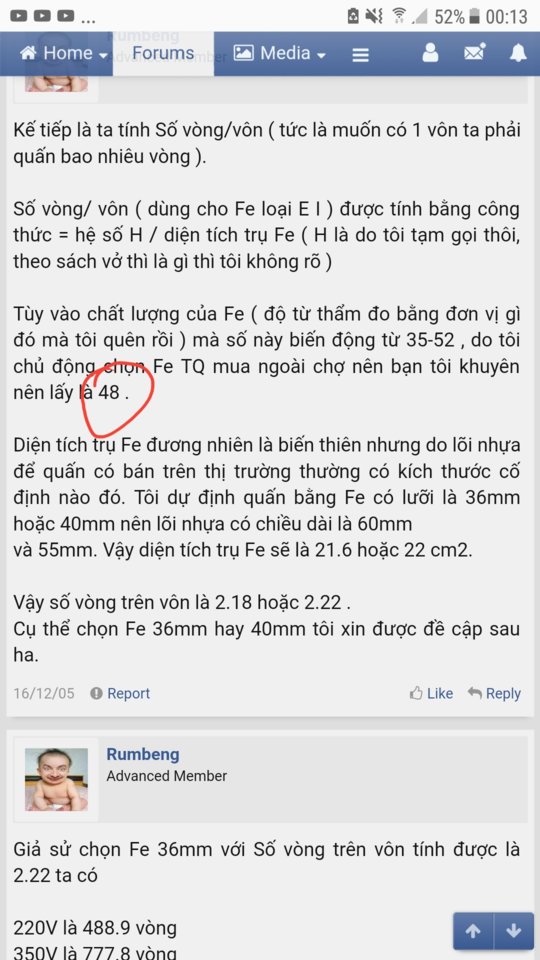

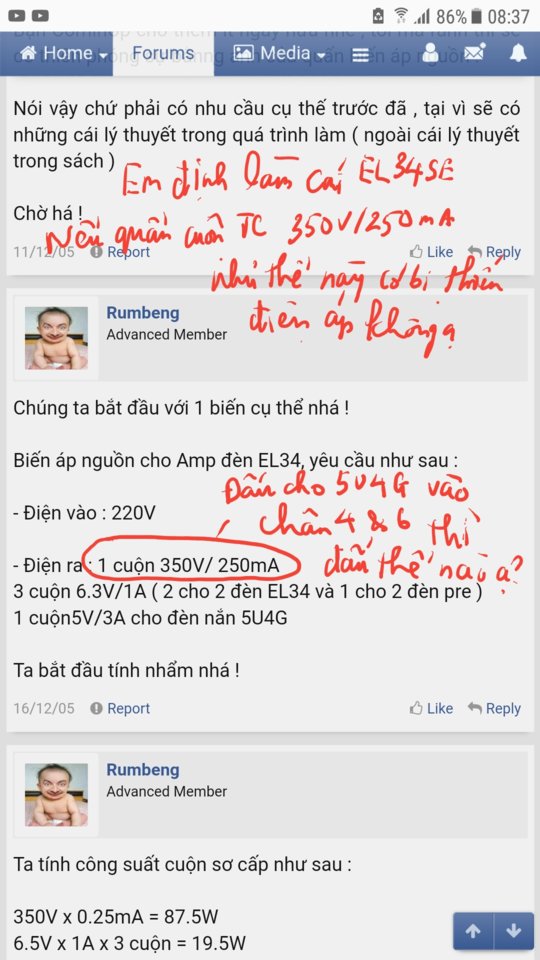

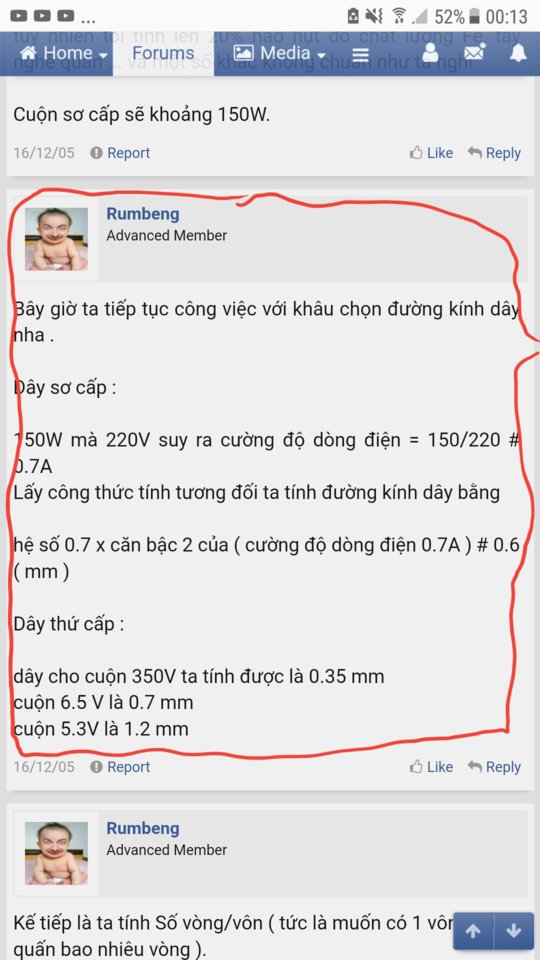

Em chụp ảnh màn hình từ trang 1 của topic này đấy các bác.



Chào bác!
- Bác lưu ý mạch nắn bán dẫn của bác là mạch nhân áp. tức là Vout= 2Vin không dùng cho mạch này.
- Bác chủ amp này đã đính chính tại trang 6 rằng điện áp B+ của amp này là 280V. Nếu nắn đèn thì cần cuộn dây thứ có CT 290V-0-290V. Nếu bác nắn cầu diod thì chỉ cần một cuộn có áp thấp hơn, thiết diện dây bằng hai lần trường hợp quấn nguồn CT ( dòng tính ít nhất bằng dòng qua Choke lọc) và mạch nắn bác phải đấu cho phù hợp.
- Lõi sắt FE36 có thể quấn nguồn cho amp này, nhưng bác không cho biết độ dày xếp FE.



Tiết diện của Fe của bác là bao nhiêu cm2, như bác kia nói nó có tiết diện là 22cm2 cơ ạ, sắt bác là 3,6X? cm



Độ dầy FE của em là 6.8cm. Em đang quấn đầu ra là 350V, vậy nếu sửa thì em phải quấn cuộn này cong bao nhiêu V ạ?



Bác quấn xong rồi thì sửa làm gì, cứ để thế mà dùng thôi



Vậy bây giờ em phải làm sao nữa ạ. Em bờ i bi sắc rồi ạ.
Em cũng có thắc mắc là trong topic này bác Rùm bác ấy quấn cái biến áp thông số như thế này mục đích để làm gì ạ trong khi bác ấy nói là quấn cho el34.



Bác nắn qua đèn nó giảm đi mấy chục vôn, qua choke giảm tí xíu nữa, el34 SE nó chạy được tầm dưới 400v



Thế để tạo mass ảo cho nó thì phải làm thế nào vậy bác? Bác cho em cái mạch và thông số linh kiện được không ạ?



Nghi ngờ cái kích thước 68 có lẽ cụ nên đo lại

Tạo mass ảo thì cụ kẹp 2 con diot thôi tụ nguồn thì cụ dùng <=20uf trước đèn ấy ạ



Hôm nọ bác ấy hỏi thì nói là Fe 3.6cm X 4.9cm, hôm nay lại nói 3.6cm X 6,8cm

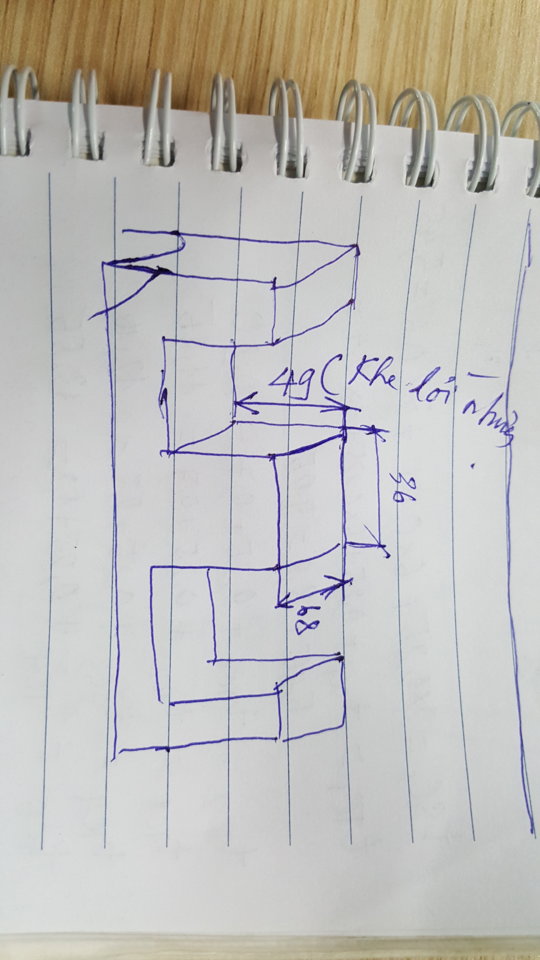

Đây ạ. Các bác kiểm tra giúp em với.



Chuẩn rồi bác, tiết diện lõi đủ với thông số mẫu



Đúng là dày 6.8, mà sao bác phải lấy số này nhỉ ???
Bác post cái cục nguồn đã quấn và Fe thép lên cho ae xem, cùng với cái mạch bác đang có ý định ráp, rồi các cụ trên này giúp cho.

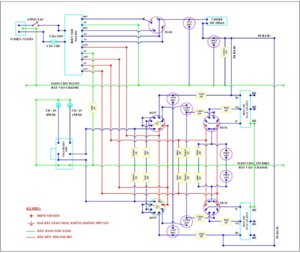

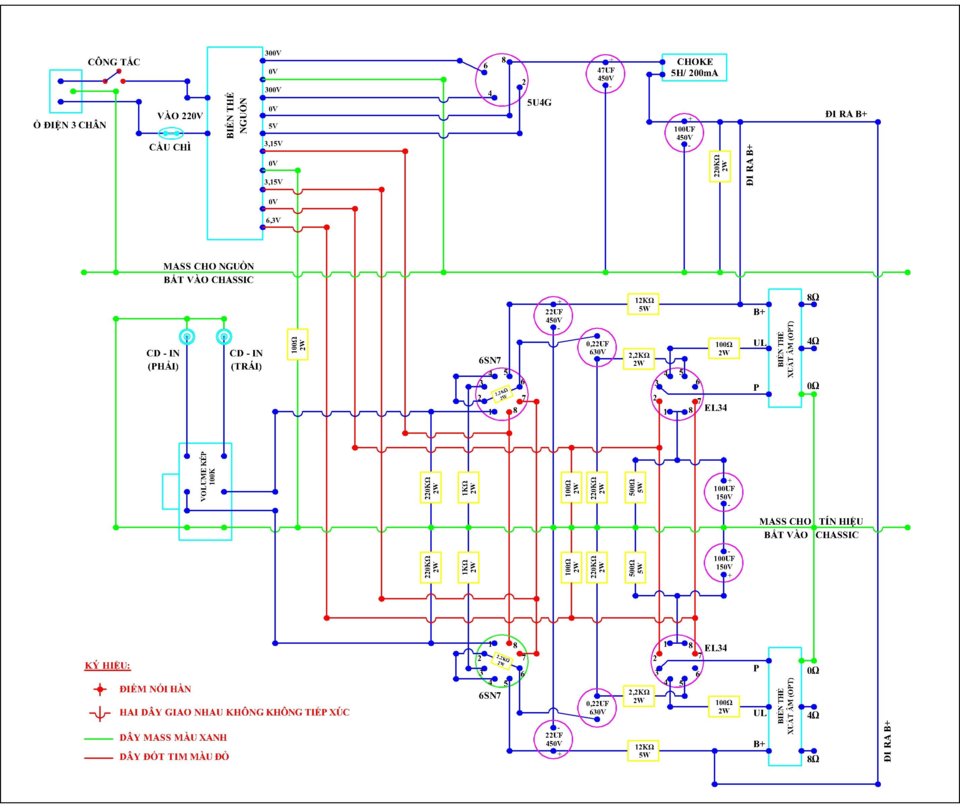

Mạch em ráp chính là mạch của bác up lên thì phải. Nhưng lỡ quấn biến áp thế rồi thì phải làm thế nào ạ. Tối về em chụp ảnh cục nguồn rồi post lên.



Mạch này đúng là của em.
Quấn lại đi bác, cho lên tay, chứ mới ráp mà cứ làm phức tạp thì rối lắm.



Nguồn ra không đúng với sơ đồ thì bác phải điều chỉnh lại Rk của đèn công suất để đèn làm việc trong vùng an toàn



Vậy em phải quấn FE bao nhiêu, sơ cấp, thứ cấp, thông số: cỡ dây, bao nhiêu vòng 1 cuộn?



Không biết bác định nắn đèn hay cầu Diod. Nếu theo đính chính trang 6 của bác chủ thì bác thực hiện sửa lại như sau. Còn có đính chính tiếp nữa không thì em không nắm được, dài quá em không đọc hết được.
1. Nắn cầu Diod: thiết diện cuộn sơ và thứ của bác đã tính dư không cần thay dây.
- Dỡ bớt cuộn thứ để 2 mức 230VAC và 250VAC (số vòng/vôn giữ nguyên)
- Tăng thiết diện các cuộn đốt tim 6,3V lên đường kính 0,9 mm
- Tụ lọc dùng lớn cũng không sao.
- Bỏ cuộn đốt tim 5V
2. Nắn đèn :
- Cuộn sơ để nguyên
- Dỡ hết cuộn dây thứ cấp, dùng dây 0,25mm quấn nguồn có CT 290V- CT - 290V. Cuộn này quấn theo một chiều ra dây điểm giữa CT (hoặc 300V có CT như sơ đồ, với số vòng/vôn giữ nguyên)
- Quấn lại các cuộn đốt tim 6,3 v cho đúng trị số đường kính như trên
- Cuộn đốt tim đèn nắn 5V dùng dây dường kính 0,9mm chập đôi quấn để giảm bề dày chiếm chỗ của sổ.
Note: trang 6 bên lắp amp EL34 SE của bác Audioto nhé.
