Cùng nhau tự quấn biến áp nguồn

Chuẩn rồi đấy cụ ạ cứ vậy mà chiến.theo em thì nắn cầu diot vừa tận dụng đc cục nguồn quay rồi vừa đỡ tốn xèng



Các bác xem em tính thế này có sai gì không? Nên quấn 290V đối xứng hay 300V đối xứng? Số vòng nên lấy là bao nhiêu ạ?
Giờ e vẫn chưa được về nhà. Em đi công trường các bác ạ. Nghề xây dựng mà.

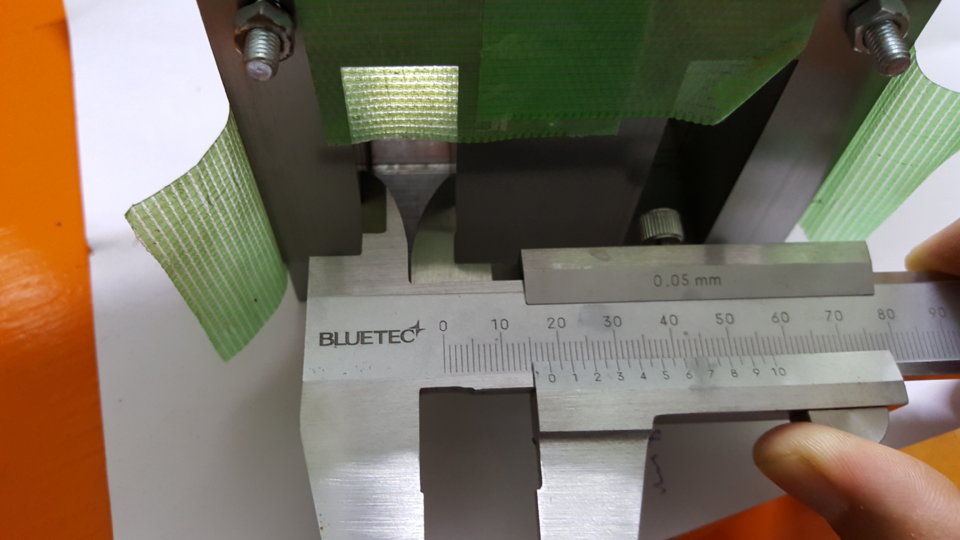

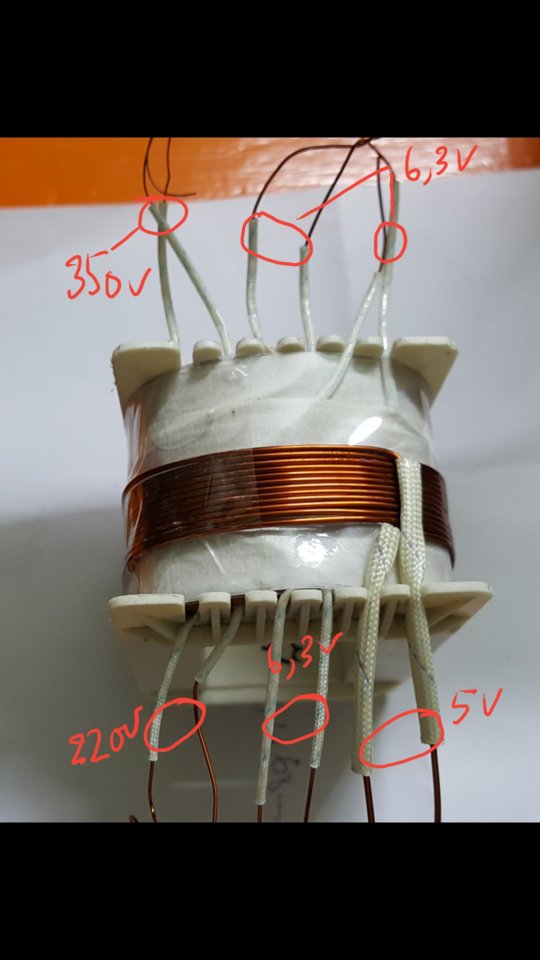

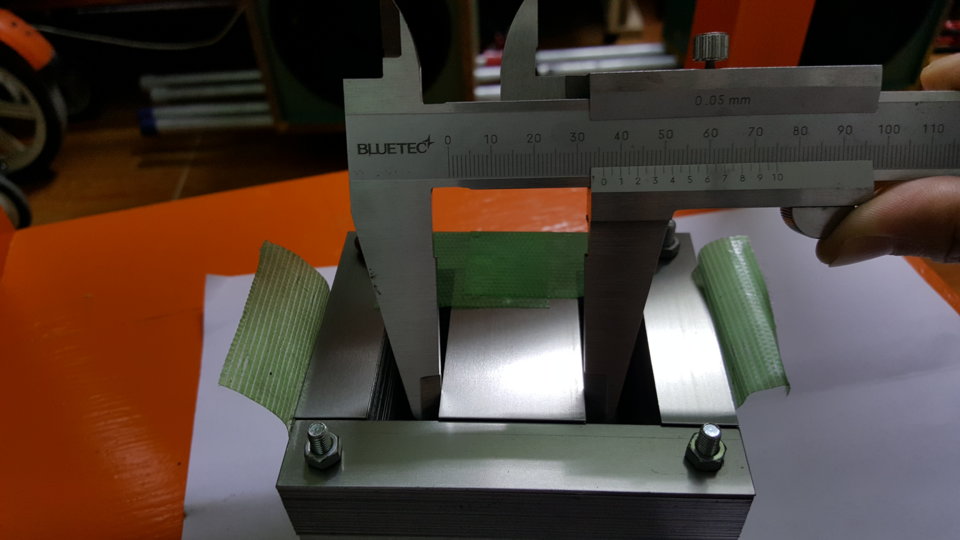

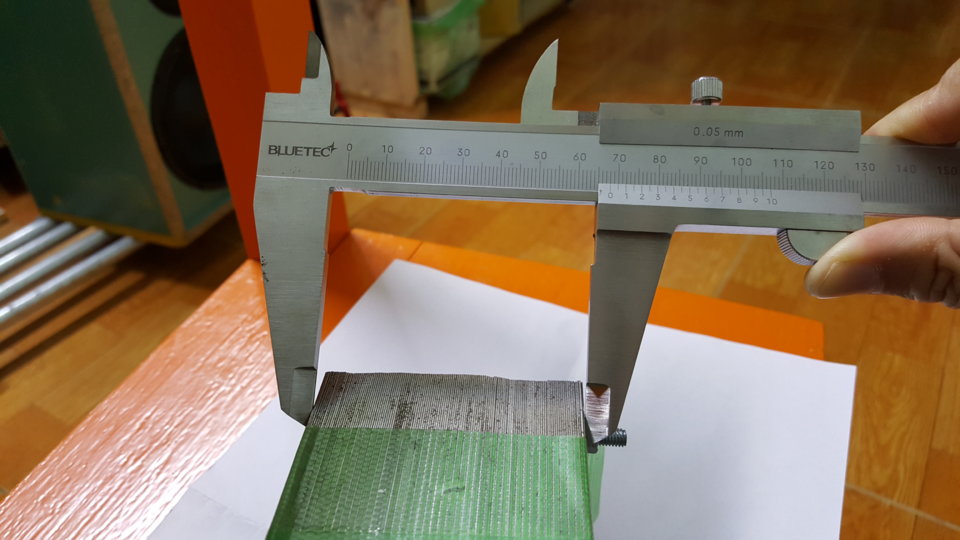

Gửi các bác. Đây là thông số của FE 36 và cuộn dây của em đã quấn.
Theo bác Mountaineer thì em sẽ rã ra để quấn lại nguồn đối xứng. Em sẽ làm như vậy. Thứ 7 này lại đi chợ Sắt lần nữa vậy.



Quấn rồi rã ra thì hỏng hết dây, bác cứ để vậy đi



Đ

Để ngắm xong làm cái khác hả bác?



Bác tìm cái mạch khác cho phù hợp với điện áp, bỏ đi làm gì cho tốn công,

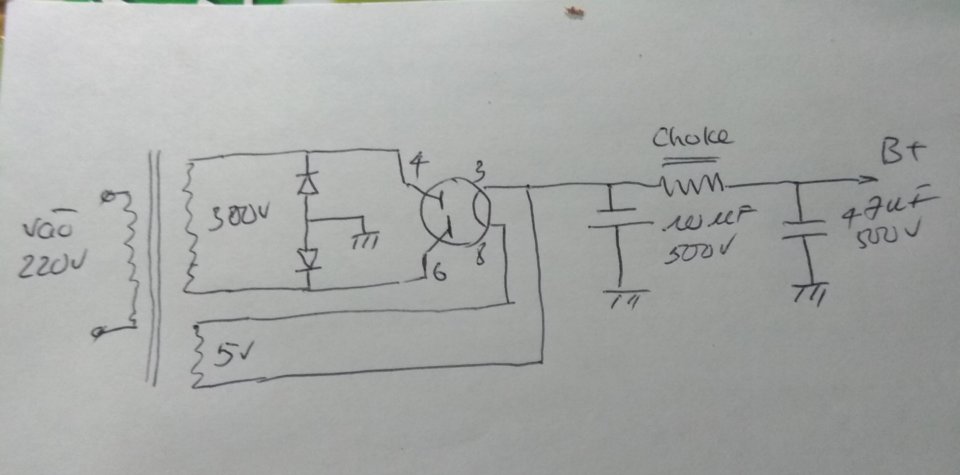

Với nguồn đơn để tạo mass ảo người ta có mạch chỉnh lưu như thế này



Bác dỡ bớt cuộn cao áp để ra mức điện áp 300vac như sơ đồ kia thì chỉ mất công cuốn lại cuộn 6.3 và 5V thôi



Chủ đề này hay à chắc mình phải vào xem hàng ngày



Theo bảng tính của bác
Tính cho bộ lõi 36x60 và hệ số vòng/vôn là 2.2 với bộ lõi của bác là dư rồi
1.Dây quấn
- Cuộn sơ dây 0,6mm quấn = 220*2.2 = 484 vòng
- Cuộn thứ cấp dây 0.25mm quấn 295-CT-295 tương ứng 650-CT- 650. một vài vôn không quan trọng vì điện lưới có thể là 230VAC
- 02 Cuộn đốt tim cho EL34 là 6,3v 1,5A theo datasheet chứ không phải 1A như bảng tính nên thay dây 0,9mm quấn 14 vòng
- Cuộn đốt tim cho 02 đèn 6SN7 là 6,3V 1,2A ( 0,6A / đèn) dùng luôn dây 0,9mm quấn 14vòng
-Cuộn đốt tim đèn nắn 5V 3A dùng dây 0,9 chập đôi tương ứng dây 1.26mm quấn 11,4 vòng. Cái này hơi khó bác có thể quấn 11 vòng nhưng đầu ra ở vị trí xa nhau và chồng lên ở mặt cạnh. Chập đôi để dễ quấn, đỡ phải mua nhiều loại dây, trải kín đều và không chiếm chiều dày cửa sổ. Quy đổi dây chập đôi d= D/1.41
-Giữa sơ và thứ quấn một lớp dây 0.25mm làm màn chắn sơ thứ. Một đầu bịt lại để lửng trong cuộn dây, một đầu đưa ra ngoài sau đấu xuống mass thoát nhiễu.
2.Lót cách điện
- Sơ với sơ bảng tính dùng dày quá, không cần lót cũng được hoặc dùng loại thật mỏng cho dễ quấn lớp, cỡ 0.0x thôi
- Sơ với thứ thì dùng giấy 0.2 film sữa là ok rồi. Chỗ này là 2 lớp 0,2mm kẹp màn chắn ở giữa nhé
- Thứ với thứ dùng giấy mỏng thôi 0.1mm vì áp cũng không cao lắm.
Note: bác quấn xếp lớp nhé để luyện tay sau còn quấn OPT . Sơn tẩm cách điện thật kỹ vào.



1. Em thấy bác gõ nhầm giữa sơ cấp và thứ cấp, em lấy hệ số vòng/ dây là 2.22 do đó em sẽ giữ lại cuộn sơ cấp là 492vg
2. Về cuộn thứ cấp cao áp em sẽ lấy ra là 300V cho đủ theo mạch yêu cầu. Quấn đối xứng 300V-0-300V ứng với 2.22x300=666 vòng mỗi cuộn, sử dụng dây 0.25mm.
3. 3 cuộn 6.3V em sẽ quấn 14 vòng sử dụng dây 0.9mm theo bác hướng dẫn.
4. Cuộn 5V-3A bác tư vấn sử dụng dây 0.9 chập đôi tương đương hơn dây 1.2 nhưng ở nhà em còn dây 1.2mm do đó em sẽ quấn 12 vòng dây 1.2 cho cuộn 5V.
5. Về giấy cách điện thực thế em dùng panme đo thì giấy xi măng là 0.125mm còn mica trắng sữa sẽ hơn 0.2mm 1 xíu nêm em làm tròn lên là 0.2 và 0.3 như bảng tính.
Các bác xem giúp em thế đã OK chưa. Để mai em triển khai.
@ Rất xin lỗi bác Newbe đã hướng dẫn nhiệt tình giúp em. Em cũng đã tham khảo 1 số trang thì họ tư vấn là không nên sử dụng chỉnh lưu diode để lấy mass ảo vì áp nó không ổn định và dòng nhỏ. Vậy nên em quyết định quấn đối xứng cho dễ làm và cũng nâng cao tay nghề quấn.

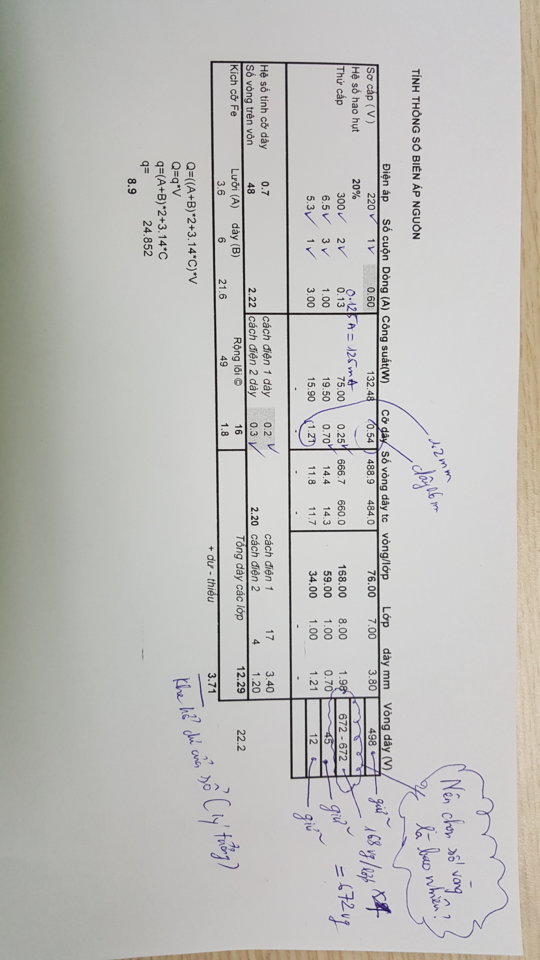

Các bác xem giúp em cái bảng tính ạ.



- Bác Mountaineer có nói rồi, sai số một vài volt không quan trọng đâu.
- Nếu bác còn dây 1.2 theo em bác quấn cuộn 6.3v và 5.0v cùng cỡ dây 1.2 thì lúc này bác chỉ cần quấn 2 cuộn 6.3v (1 sử dụng cho 2 đèn cs, 1 sử dụng cho 2 đèn pre) và 1 cuộn 5.0v thôi không cần phải quấn 3 cuộn 6.3v.
- Quá trình quấn thì em làm như sau: Quấn mỗi lớp quét 1 lớp vecni cách điện (Vecni nên pha thêm với xilen (xăng thơm) cho nhanh khô) chờ 5 - 7 phút cho khô lót giấy cách điện rồi quấn tiếp. Sơ với sơ, thứ với thứ, sơ với thứ thì bác Mountaineer hướng dẫn rồi. Sau khi quấn xong biến áp ngâm cục biến áp vào hộp chứa vecni để qua đêm rồi đem ra phơi thì khi ráp Fe không cần ngâm nữa, siết chặt ốc là được. Thời gian quấn có thể hơi lâu như độ ổn định của biến áp sau này rất tốt.



Em sửa lại rồi, gần cuối giờ sáng vội gửi cho bác nên đánh lộn
Cơ bản như vậy là được rồi vì BA này dùng thấp áp, nên dư cửa sổ. Bác nên quấn thêm màn chắn tĩnh điện sơ và thứ. Làm ngay từ đầu cẩn thận sau nâng cấp hoặc mod không lăn tăn về BA nguồn. Cả cuộn dây BA sau cùng vẫn phải bọc lớp bìa cách điện tầm 1mm để bảo vệ và làm trạm hàn.
Note: đầu đầu, đầu cuối các cuộn đốt tim bác ghim đầu dây bằng một giấy cách điện vào thân cuộn dây tránh bị sổ.



Ok rồi. Cảm ơn các bác đã nhiệt tình tư vấn. Cho em hỏi 1 câu nữa là cuộn 300V em phải mua bao nhiêu lạng đồng 0.25mm?

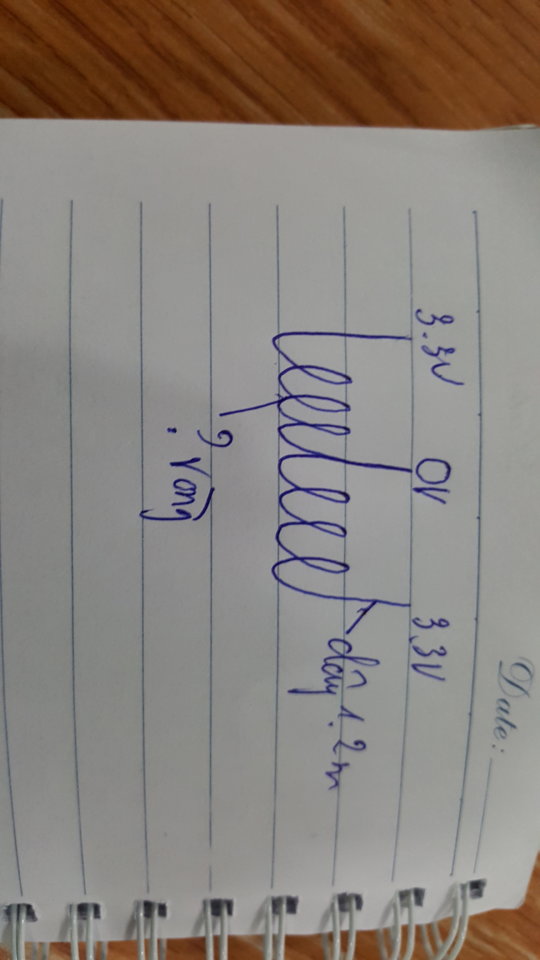

Cuộn 6.3v cũng quấn đối xứng lấy điểm giữa luôn 3.3 -0 -3.3



Hình như họ bán 0.5kg/lô ấy, mà dây 0.25 có vẻ nhỏ quá



- Vừa rồi bác quấn cuộn 350v thì bác mua bao nhiêu?
- Cái này áng chừng thôi mua 5 lạng dư thì buộc đồ, thiếu mua tiếp
- Nói vậy chứ bác cứ mua thêm tý sau này quấn choke sử dụng cỡ dây này luôn.



họ không bán lẻ đâu cụ lô 5 lạng. Dây 0.25 hình như nhỏ quá sao ấy . theo em thì dây 0.35 là vừa

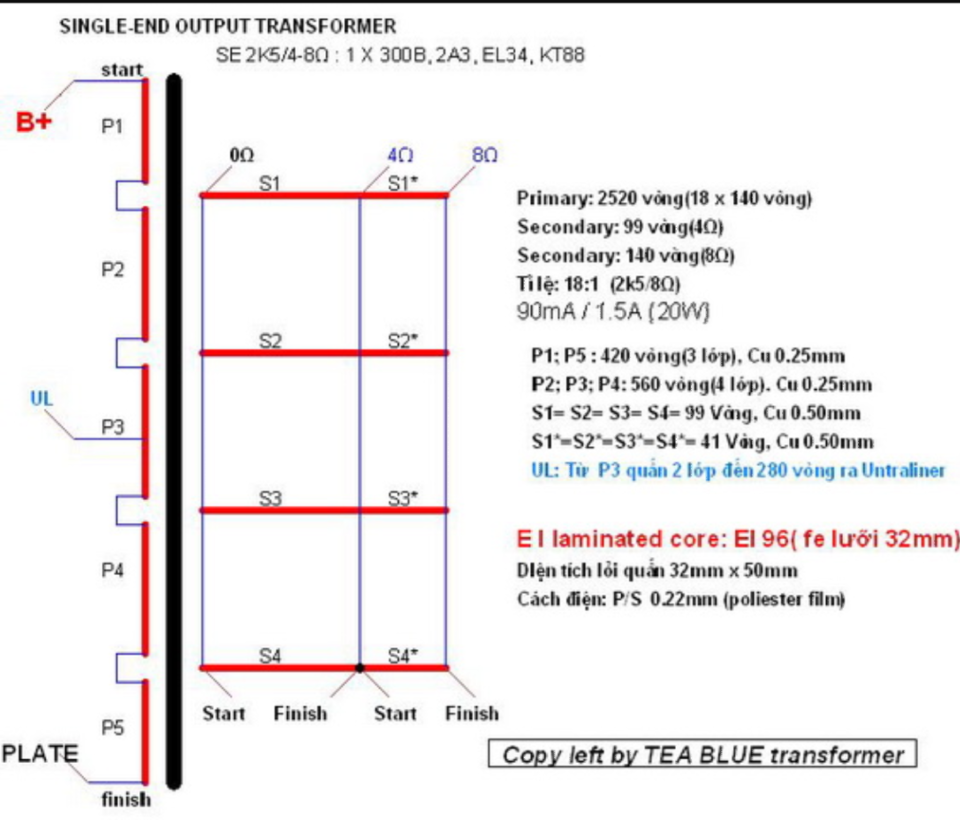

Xưởng chế tác hướng dẫn quấn opt cỡ dây đã là 0.25mm rồi, nguồn dây 0.25 thì không đủ dòng



Bác trên quấn nguồn đối xứng bác ah.



Tính 0.25mm thì dòng là 0.127A



Mà bác quấn opt SE cho đèn EL34 mà trở kháng 2.5k/8 ohm thì nguồn DC sau nắn chỉ cần điện áp tầm 280~300VDC là được rồi



Em mua:
Dây 0.4mm mua 3 lạng (350V) còn dư tương đối,

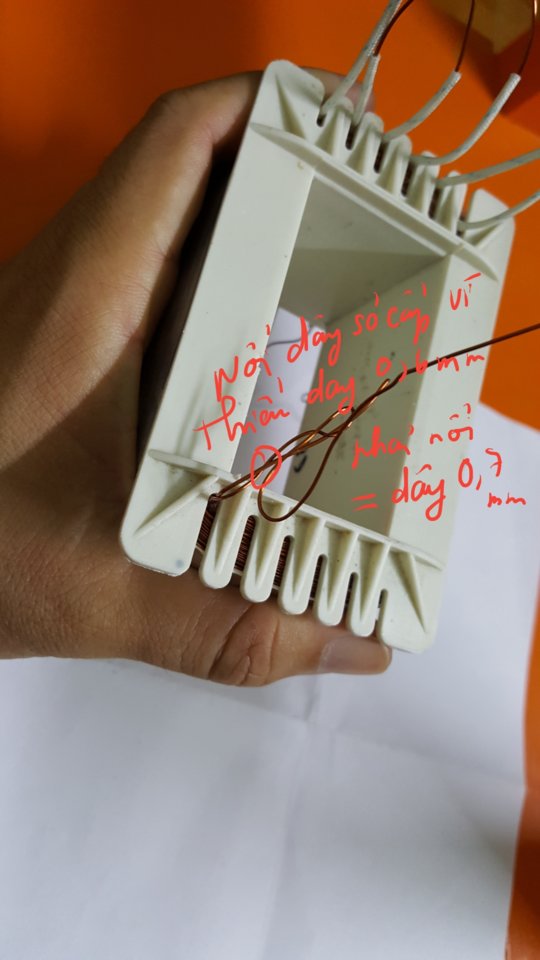

Dây 0.6mm mua 3 lạng sơ cấp quấn thiếu mười mấy vòng phải sử dụng dây 0.7mm,
Dây 0.7 mm (6.3V) mua 2 lạng quấn 45 vòng cũng dư tương đối.
Dây 1.2mm (5V) mua 2 lạng quấn 12 vòng, dư nhiều.



Mật độ dòng lấy khoảng 3.5A/mm2 là được



Em định quấn theo mạch này đây bác.



Bác trả lời giúp em.
