Cùng nhau tự quấn biến áp nguồn

Chỗ này ý bác là sao ạ em chưa hiểu. 0.25mm quấn cho OPT thì OK nhưng nguồn dây 0.25 không đủ dòng là sao ạ? Em phải quấn cuộn 300-0-300 cơ dây tăng lên ạ?



Nó cũng tầm trên dưới 3 lạng thôi, Bác ở Hải Phòng thì có chợ Sắt ở đó bác mua nhiêu bao nhiêu họ cũng bán. Nếu họ không bán lẻ, em sẽ nhờ mấy bác Audio/DIY đất Cảng cho số điện thoại cửa hàng để bác liên hệ mua lẻ thuận lợi.

Bác không cần ra dây điểm giữa cuộn đốt tim cho khó quấn, sau này bác dùng 2 con trở 100 omh đấu xuống mass là xong. Dây thứ đủ rồi, nếu bác quấn một cuộn nó tương đương dây 0.352mm



Vâng, em xem lại thì dòng sau nắn bằng 1,5 lần dòng AC nếu sau nắn có choke, còn vẫn bằng 1



Em không hiểu lắm. Bác đang tư vấn giúp em là quấn 300-0-300 thì sử dụng dây 0.25mm mà. Bác Newbe thì lại bảo cơ dây nhỏ quá. Em lại rối tung lên rồi.



Mình tham khảo thì dòng IDc sau nắn theo bác quấn sẽ bằng 1,5 X IAc



Hi, cửa sổ rộng quấn dây to lên chút xíu cho dễ xếp dây bác ạ



Ặc. Em không thể quấn được như này đâu. Lại còn quét véc ni từng lớp nữa thì chết chắc
Em thử thay dây 0.25 lên 0.35mm và quấn 2 cuộn 6.3V , 1 cuộn dây 0.7mm 6.3V 1.2A; 1 cuộn dây 1.2mm cho 6.3V-3A
Cửa sổ hết rồi ạ.

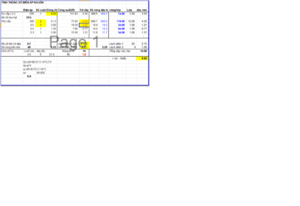

Các bác tính toán nhanh giúp em. File excel em để ở máy tính công ty không mang về được. Em toàn chát trên điện thoại. Mai em nghỉ đi mua dây rồi. 9h Em về nhà rồi là không thể kiểm tra bảng tính được nữa. Em cảm ơn.



Theo bác hiểu thì dòng sau nắn của mạch này hiện tại là 200mA ( ghi trên Choke đó ) thì dòng trước nắn Iac= 200/1,5= 133mA đúng không? Vậy nếu quấn hai cuộn đối xứng thì dòng qua là 66,5mA, thế thì dây em quấn to quá, vì em đang tính chạy dòng 120mA, mật độ dòng 2.5A/mm2.
Em biết bác lăn tăn ở chỗ khi tính một cuộn hay hai cuộn đối xứng. Em đang tính dòng chạy trước nắn là 240mA ( nếu một cuộn) đó bác. Còn áp sau khi quấn cuộn đối xứng bác đo đầu đầu cuộn thứ là 600VAC đấy.



Nếu chưa thật sự rõ ràng thì theo em bác nên dừng lại một chút để tìm hiểu không cần vội đâu bác. Khi tâm chưa thông làm hay hỏng việc lắm



Sau khi nắn đối xứng chưa lọc thì dòng ac vẫn bằng dòng dc phải không bác, không phải là tổng dòng của 2 cuộn



Nếu bác KT2Z đồng ý, bác vẫn để nguyên cục nguồn bác đã quấn sau này có thời gian sẽ xử lý. Tối em sẽ tính lại nguồn đủ dòng đủ áp cho bác, bác mua lõi khác quấn 1 cục nguồn mới.



Quét vecni từng lớp không ảnh hưởng tăng tiết diện đâu mà bác lo. Hãy cẩn thận và kiên trì ngay những việc ban đầu để sau này khỏi mất thời gian sửa lại.



Bác cứ quấn theo hướng dẫn của bác Mountaineer là được rồi, chứ em thấy nói dư cửa sổ thì quấn dây to tí cho dễ thôi



OK bác em sẽ đi mua lõi nhựa khác. Vậy em sẽ để tuần sau, sau khi đầy đủ các điều kiện cần thiết: Dòng - Áp em sẽ mua dây và các vật tư khác.



Em tính xong, mai bác đi mua vật tư về quấn được ngay, nhưng hãy nhớ đừng vội vàng, cứ thong thả bác ah.



14 vòng cuộn 6.3v thì quấn 7 vòng ra điểm CT rồi lại quấn tiếp

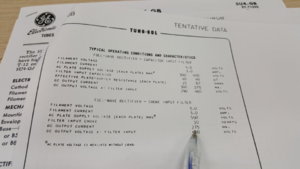

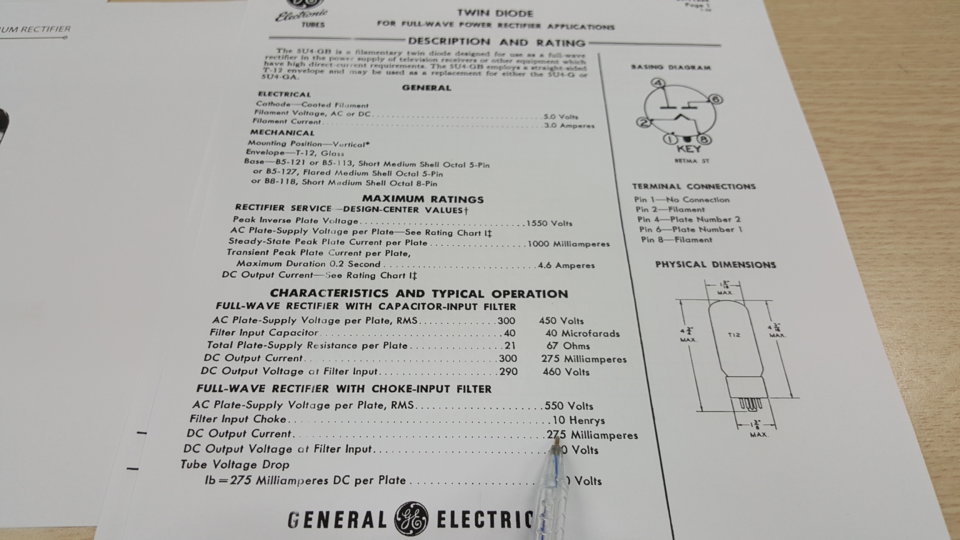

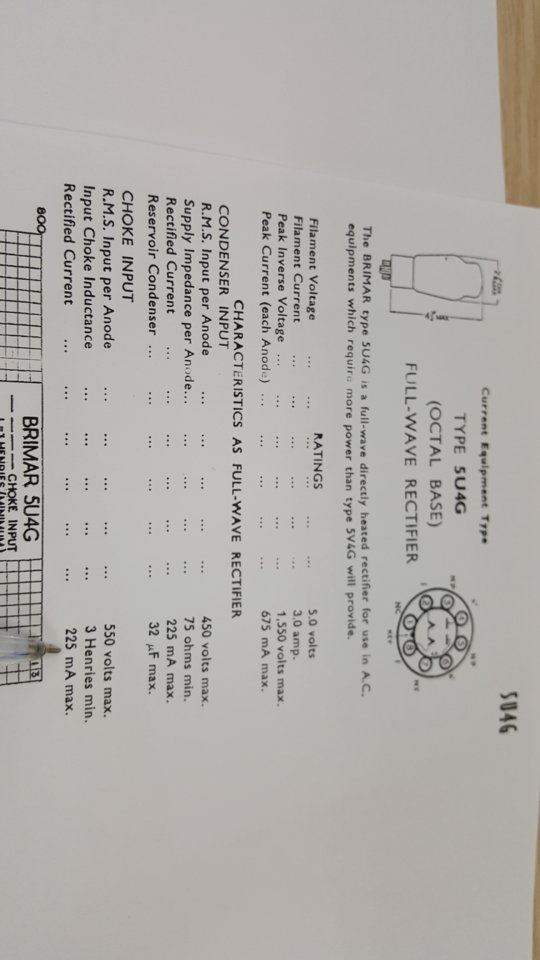

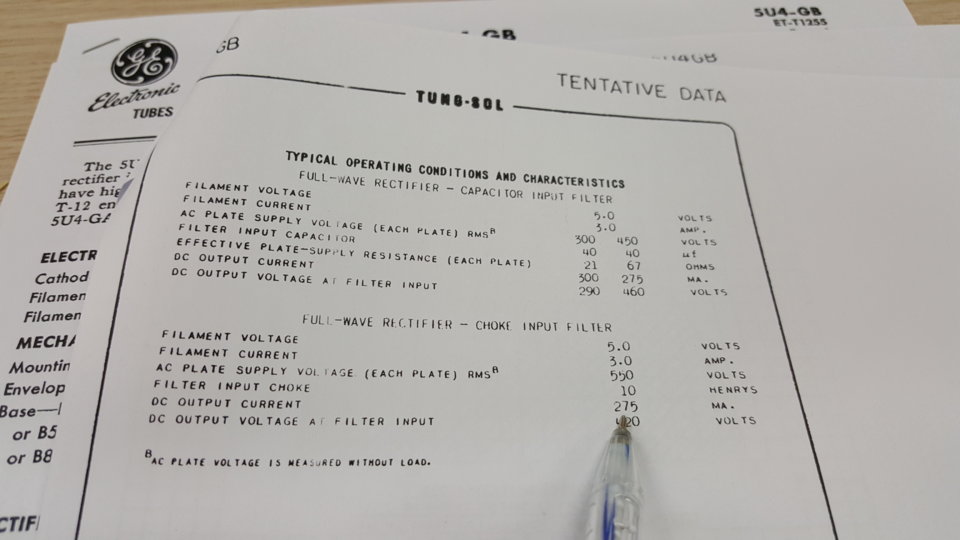

Các bác xem kỹ giúp em phần cuộn cao áp và cỡ dây với. em thấy trên catalog dòng của nó chạy qua chân 4 và 6 của 5u4g phải gấp đôi dòng cuộn cao áp mình đang tính nghĩa là vào khoảng 225mA - 275mA.

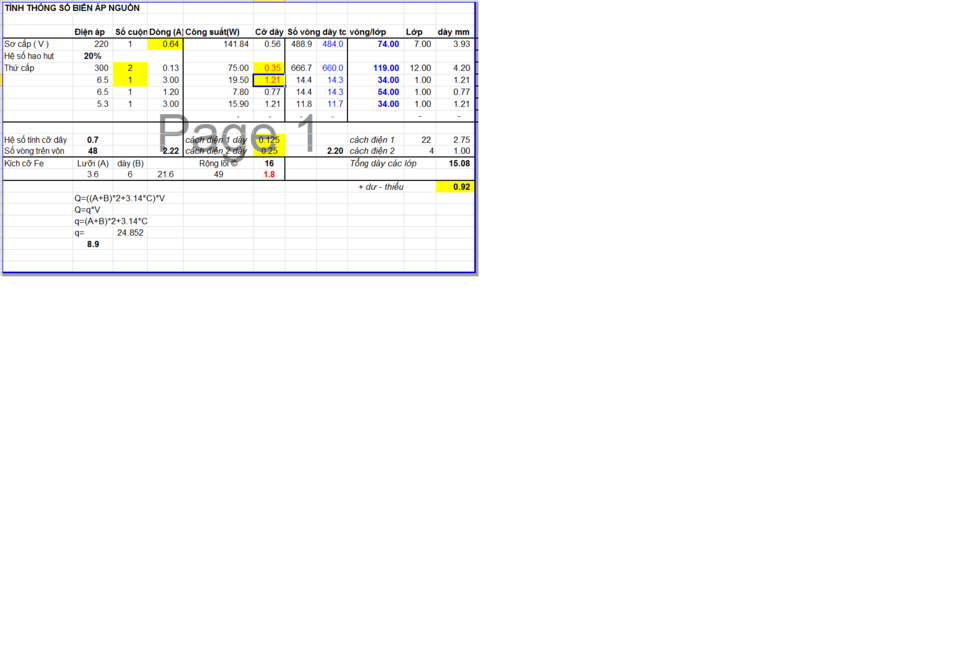

Gửi bác, đủ cửa sổ cho bác quấn.



Đó là dòng I max của đèn nắn còn mình khai thác không vượt quá là được



Fe của bác ấy là 3.6 x 6.8 mà bác

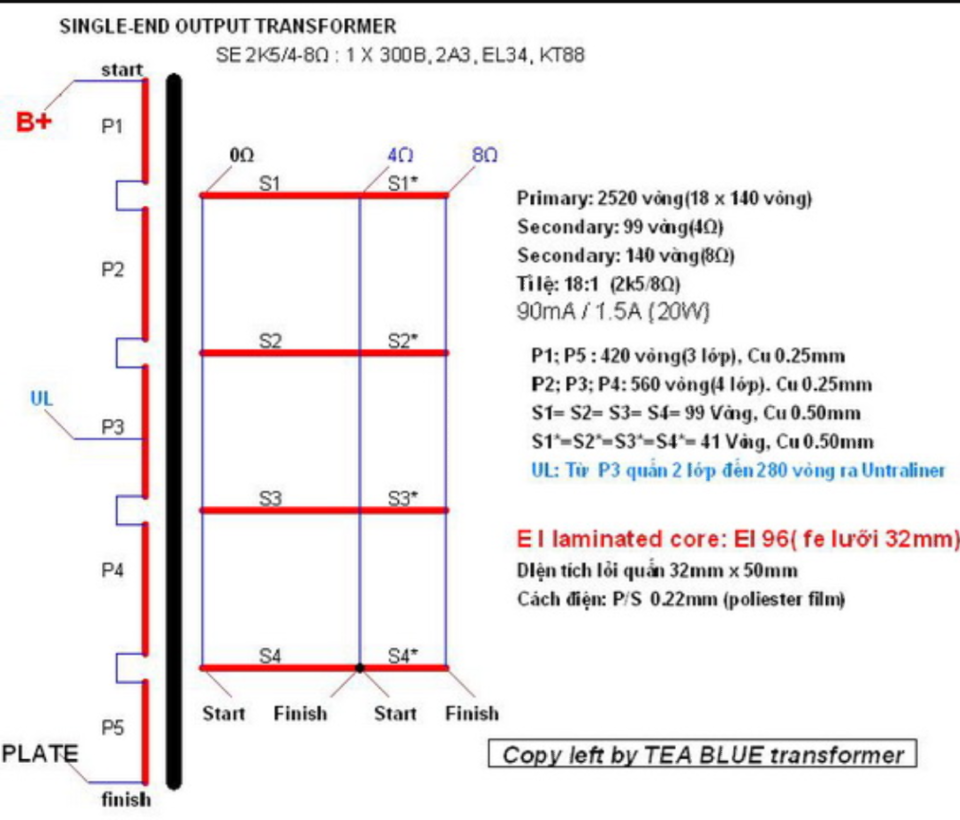

Thanks bác Ngựa. Em sẽ cố gắng quấn chặt nhất có thể. Em sẽ làm theo sơ đồ này của bác.



Em đã nói với bác ấy là mua lõi mới quấn Fe3.6x6.0, còn Fe3.6x6.8 đã quấn rồi thì giữ lại ngâm cứu sau.



Chỗ em chắc chỉ có 3.6x6.8 thôi bác ạ. Họ bán không chuẩn đâu.



6.8 tức là 7.0 rồi đấy, do lõi không chuẩn. Vậy bác mua lõi mới dày 6.0 nếu không có thì lấy 7.0 em tính lại cho. Còn không thì cắt dán mà cái này em nghĩ bác làm không quen.
