Cùng nhau tự quấn biến áp nguồn

Và hình nữa!!!
Và em cũng rất cám ơn bác Rùm đã phổ biến kiến thức để em hoàn thành được cục nguồn này. Cục nguồn tới của em sẽ là cục nguồn cho em 300B. Em sẽ cố gắng làm tốt và đẹp hơn !!!



Xin chúc mừng bác Acuti bước vào con đường .... nhẫn nại nha !

Nguồn sụt áp co thể là do bác ép Fe chưa chặt hoặc lá phải lá trái gây nên hỡ

Kinh nghiệm cho thấy, vô Fe chặt vừa phải, ngâm và riết Fe cố định ở giai đoạn này luôn .

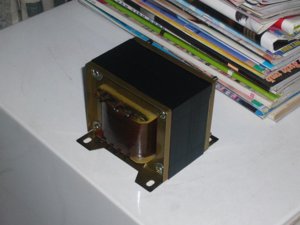

Lại một em biến áp nguồn nữa.
Chú này chắc cho Pre amp

In : 0-100 0-100V
Out : 320-0-320V
2 x 0-6.3V ( 1A )
0-6.3V ( 2A )
0-5V ( 2A )



Bác Rùm cho em hỏi tí nhé
Trong sơ đồ mạch EL34 của topic http://www.vnav.net/modules.php?name=Fo ... opic&t=238 , điện áp cấp cho đèn nắn 5U4G là 410V ,nhưng trong topic này Bác tính điện áp cấp cho đèn nắn là 350V , dzậy em nên cchọn thông số nào đây?



Bác Rùm cho em hỏi tí nhé
Trong sơ đồ mạch EL34 của topic http://www.vnav.net/modules.php?name=Fo ... opic&t=238 , điện áp cấp cho đèn nắn 5U4G là 410V ,nhưng trong topic này Bác tính điện áp cấp cho đèn nắn là 350V , dzậy em nên cchọn thông số nào đây?



Từ 280V->350V là nhất quả đất rùi .



Em vừa ra NT gom một phát gần đủ vật tư để DIY biến áp nguồn EL34 đúng giá niêm yết nhưng chỉ thiếu dây co và vít bắt FE thôi , em cung chưa biết mua ở đâu ? nhờ Bác chỉ dùm
Cám ơn .



Em vừa ra NT gom một phát gần đủ vật tư để DIY biến áp nguồn EL34 đúng giá niêm yết nhưng chỉ thiếu dây co và vít bắt FE thôi , em cung chưa biết mua ở đâu ? nhờ Bác chỉ dùm
Cám ơn .



Dây co và vít bắt Fe mua ở tiệm Cô Hai Hạnh đối diện bồn nước cũ ( nay đã bị đập rồi ) .



Mới "dụ" được 1 bác nữa bước vào "con đường đau khổ " .

Thomas đang quấn PSU cho dự án 6Pi3C



He... he.... tóc tai em dựng đứng cả lên, mắt đỏ hoe. Hả hê lắm. Rất cám ơn sự dụ dỗ của bác Rùm.



Cục nguồn cho 300B của em nữa nè!!!
làm lâu rồi mới pst lên được
Pri : 230V
S1 : 0, 20, 350, 380, 410V, 250mA.
S2 : 2x6,6V 3A
S3 :5,4 V 3A
S4 : 4.88V 3A.
Đã đốt thử tim đèn nắn 5Z3P thì 5,4V còn 5.2V
đốt thử 6H8C thì 6.6V còn 6.4V
okie chứ ạ ????



Và đây nữa ạ!!!
cả xiêm y che em nó nữa



Thử đốt tim thì phải đốt tất cả 5 đèn chứ



ông acuti quấn nguồn đẹp ghê ha, nhìn ghiền quá, tôi cũng đành post đỡ tấm hình nguồn dành cho dự án 300B (Công thức MACAO, công nghệ RUMBENG) cho đỡ buồn

Sơ cấp : 220V
Thứ cấp 1 : 350- 380 -0-350- 380
Thứ cấp 2 : 5.1, không tải 5.5
Thứ cấp 3 : 6.4V, không tải 6.8
Thứ cấp 4 : 0-4.5-7.5 x 2, không tải 0-4.8.7.9

Gắn vào bộ 6L6 khi thử có tải thì OK , nhưng mai mốt gắn vào 300B không biết có OK không nữa.

Hiện giờ , tôi đang chuẩn bị quấn chục nguồn cho project GU50, tuy nhiên hiện giờ không mua được giấy dầu + chụp biến thế (chứ để mấy em nó như thế này thì phô quá). Bác nào có thông tin về nơi bán giấy dầu + chụp biến thế cho tôi một ít thông tin với vì tôi đang rất cần



Bác ơi!!!
em đang chưa có bóng 300B nên chưa thử được đấy thôi !!!
nhưng chắc là okie rồi !!!!



Báccũng sắp chuyên nghiệp rồi !!!!
xin lỗi bác vì chuyện nắp chụp biến thế !!! thực sự muốn giúp bác nhưng người ta không chịu làm nữa.
còn giấy dầu!!! vụ này hơi khó !!! nếu cửa hàng dây dông mà không bán thì chịu thôi!!! Có bác nào dư thì giúp Hùng HKQ với !!!!



Liên hệ Bác Nokia123a xem thử nơi bán giấy dầu ở đâu , em thấy bác ấy mua được loại cựa mỏng luôn... mỏng hơn mong đợi .



Dự án mới của em:
cục nguồn dành cho chim sâu:
Pr: 230V
S1 : 280-260-0-260-280 @100mA
S2 : 3x 6.3V @1A
thêm cuộn 5V@1A

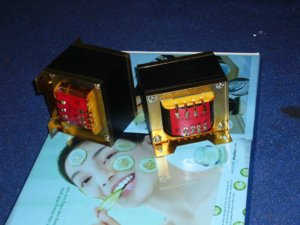

Xin giới thiệu 2 sản phẩm PSU

1 là em quấn để phục vụ cho dự án 300B .... của Anh chàng ngớ ngẩn .

1 là của bác Thomas sau 4 đêm " dùi mài kinh sử " để DIY cho dự án 6Pi3C của bác í .



Đây là một thành công rất lớn với riêng em trong sự nghiệp D.I.Y, bao nhiêu trăn trở, lo âu đã được "thầy Rùm" giải tỏa, tận tình hướng dẫn từng chút một, thậm chí có cả những thủ thuật. Bốn ngày đêm vừa học vừa làm luôn thật thú vị và mệt nhoài, đêm về là ngủ thật ngon, thẳng giấc; sáng dậy đi làm cứ tơ tưởng về cục biến áp của mình, tự mỉm cười và thấy cuộc sống thi vị quá. Lòng quyết tâm, niềm đam mê đã giúp em thực hiện được ước mơ của mình và em chợt nhớ ra một câu nói từ lâu đã được học rằng: " Thà làm không được còn hơn không làm". Thật là ý nghĩa. Em xin cám ơn anh Rùm, một trong những người đi trước đã không ngại bất cứ điều gì để chuyền "lửa" đam mê đến những người sau.



thường thì với lõi mới người ta lấy hệ số K là 54 còn với lõi cũ đã bị cháy một lần là 50 và cháy nhiều lần quá rồi thì là 48



Em toàn dùng hệ số 48 với Fe mới .
Lõi cũ thì việc ép Fe sát với nhau khó hơn lõi cũ , vậy hệ số K này có bị ảnh hưởng gì không ?
Với K=54 ( 110% so với 48 ) thì việc quấn đủ dây là cũng khó khăn đấy trừ khi dùng dây nhỏ đi so với dự tính .



Hỏi tiếp ở đây cho đúng chủ đề


Sư phụ ơi! cho e hỏi cái nguồn xuyến lấy trong bộ đổi nguồn Lioa có 2 đầu ra 100 & 110v có quấn thêm được 1 đầu 30V/6A & 1 đầu 6.3V/1A không ạ?
Cách làm thế nào sư phụ hướng dẫn cho e với ạ, Please


:mrgreen:



Vừa qua em cũng quấn 1 chú biến áp nguồn 30-30-8A.
Nhưng khi hoàn thành cắm vào chạy ủ không tải thì sau 3h thấy nóng rát tay.có phải em cuộn vào quấn hơi ít dây ko?
Các anh giải thích hộ em với.
Cám ơn các anh nhé.
