Cùng nhau tự quấn biến áp nguồn

Em đang nhờ người làm cho cái khung chassis nhưng chắc còn lâu. Tuần này định đi mua tụ, trở...

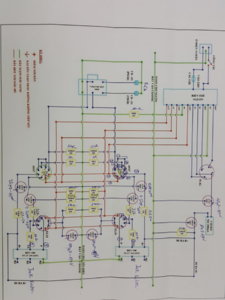

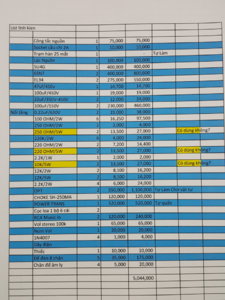

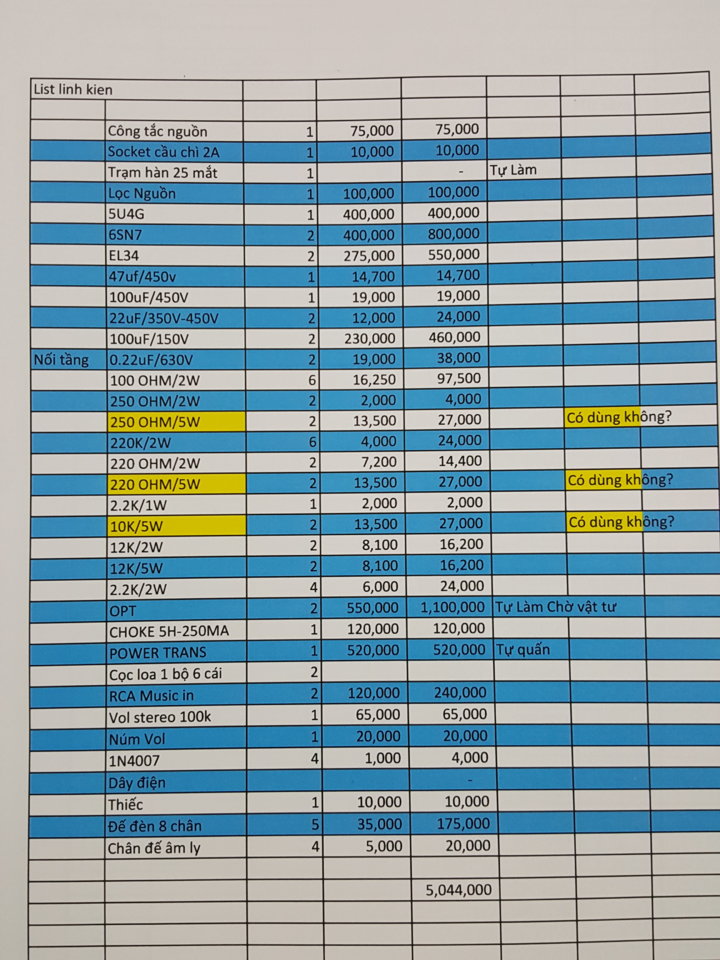

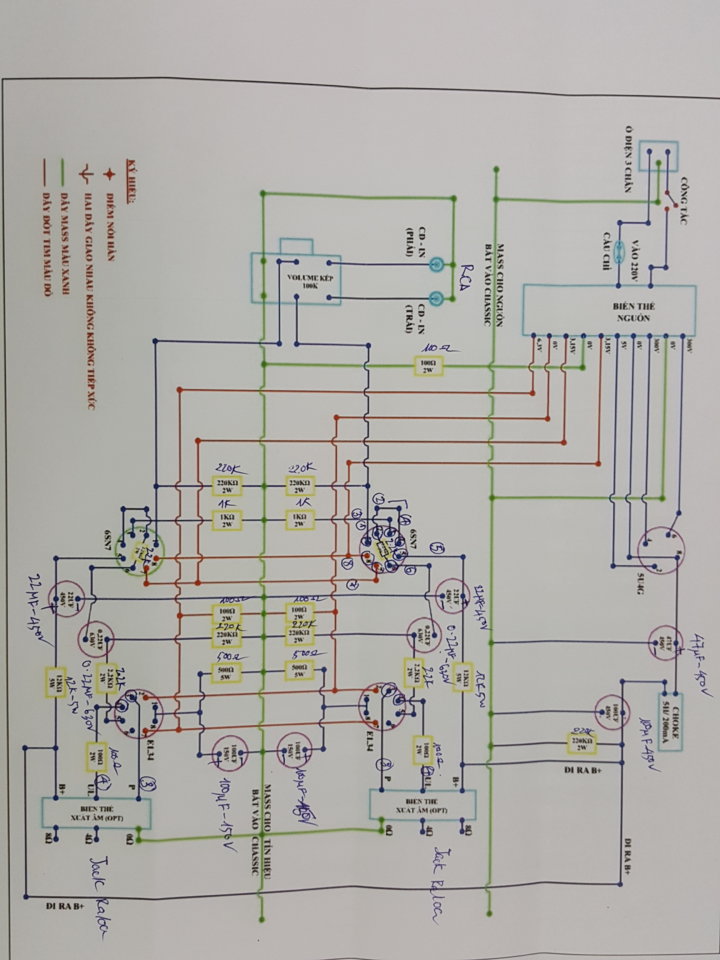

Em làm theo mạch bác Ngựa. Các bác xem giúp em trong list còn thiếu gì không ạ.



Áp vậy là ổn rồi. Thêm vài volt không sao đâu. Sau khi nắn sụt áp là vừa. Mà bác đo điện lưới nhà bác có đúng 220volt không, điện lưới thường không chuẩn như vậy đâu, có lúc nó lên 230volt hoặc hơn nữa.
Bác Mountaineer nói đúng đó nhanh lên tết này còn có cái mà nghe [emoji14]

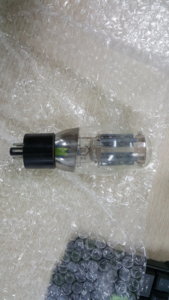

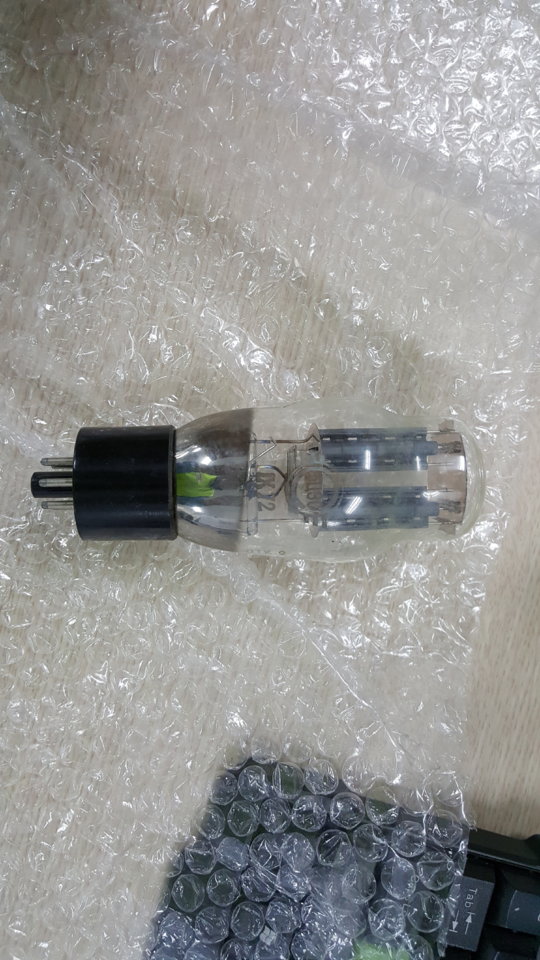

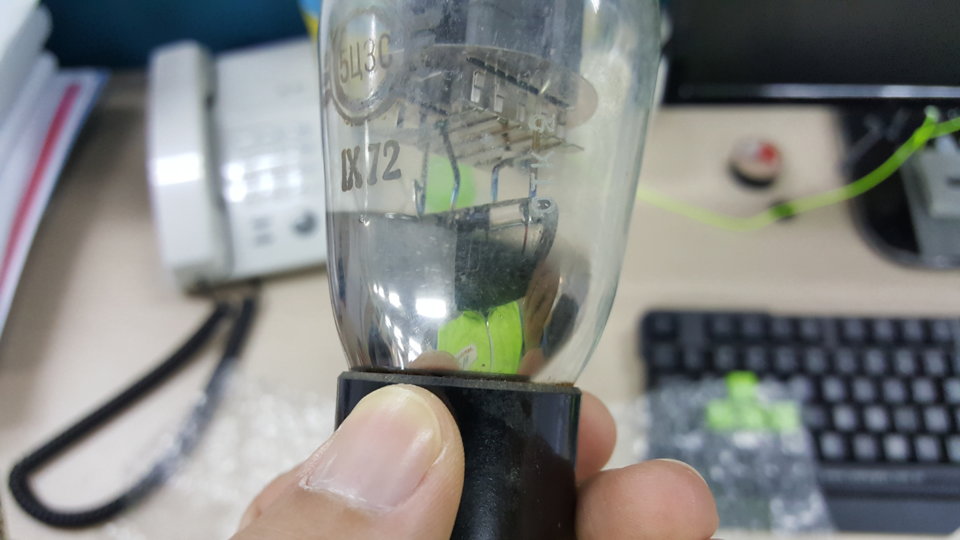

EL34 gì mà có 275k, còn tụ trở tùy loại mà có giá cao hoặc thấp hơn giá bác dự toán



El34 tung của 4 bóng có 8 xị. Mua giá đó đúng rồi ..có ai tặng nữa thì rẻ hơn...



Cuộn 3.15- 0- 3.15 vừa rồi em đo xuống còn 3.45-0-3.45. Nhà em dùng ổn áp lên k lo sụt. Không biết có phải quấn lại cuộn này k nữa.



Các bác cho em hỏi chỗ mua lõi thép EI quấn biến áp nguồn với opt với. Em ở HN



Có dòng tải nó còn sụt áp, thế là được rồi



Chưa có điều kiện thì bác chơi bóng Nga 6p3c, 6h8c vừa rẻ vừa bền, nghe cũng không tệ. Em vẫn đang dùng không muốn nâng cấp [emoji14]
Linh kiện thì bác cứ kê theo mạch, giá cả tham khảo thấy hợp lý thì mua.
Bác nào có dư linh kiện nào hỗ trợ cho bác KT2Z với để bác ấy nhanh hoàn thành. Em mà có em sẽ hỗ trợ cho bác. Tiếc là em hổng có gì [emoji14]

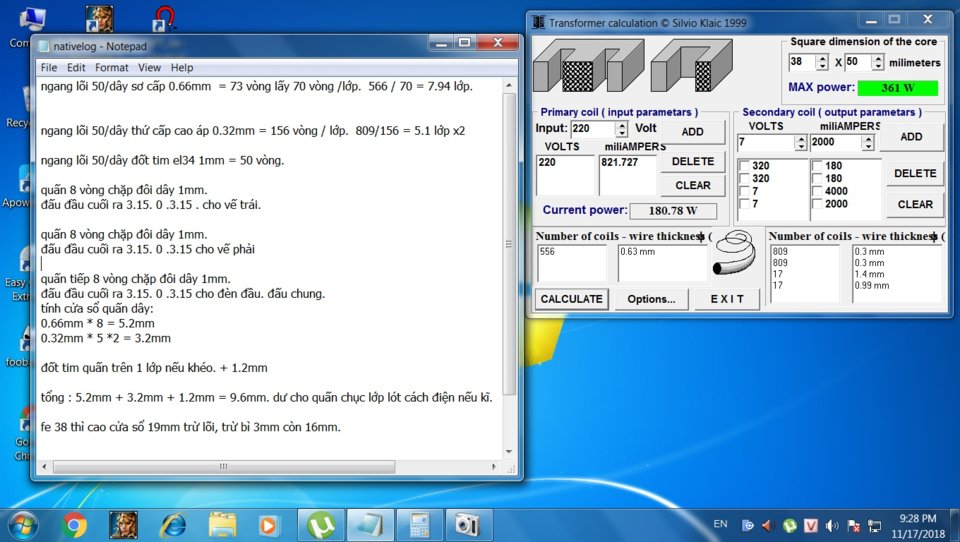

em tính cục nguồn cho bác: tính fe 38x50, bác đóng 38x60 cho mát fe.

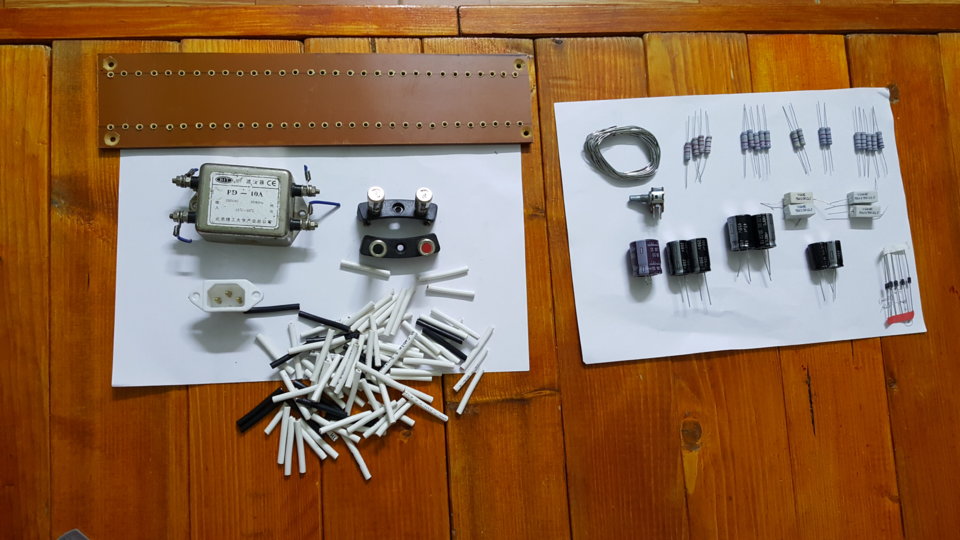

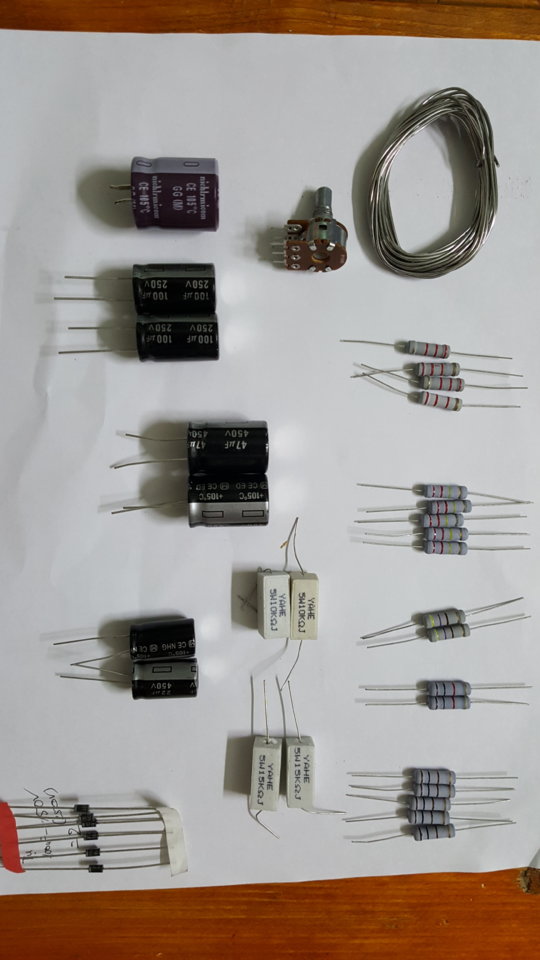

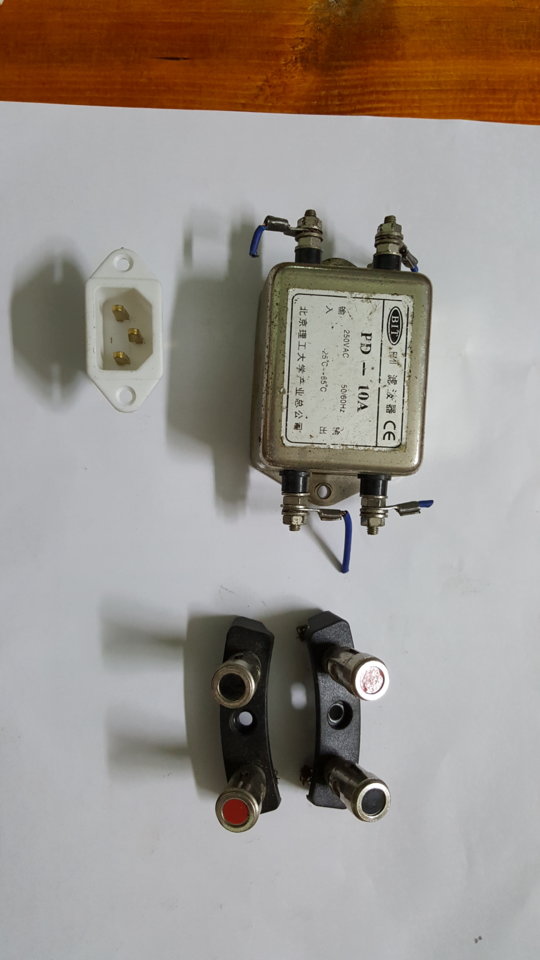

Hôm nay em đi chợ mua được mấy thứ này. Có cái ổ cắm nguồn và biến trở là không ưng ý lắm. Mấy thứ khác chắc phải mua trên mạng rồi.



Cuộn 5V 3A dùng dây 1mm ạ? Quấn bao nhiêu vòng ạ. Em chưa hiểu lắm.



Bác hoangphung tính thiếu mất cuộn 5 volt rồi.
Giờ tính cuộn 5 volt thì bác tính ngược lại lấy 556 vòng chia cho sơ cấp 220 volt = 2,53. Thử tiếp nhé 809 vòng chia 320 volt = 2,53. Vậy 2,527 vòng/ volt.
5 volt nhân 2,527 = 12,6 vòng. Bác quấn 13 vòng là ok. Dùng luôn dây 1mm chập đôi.



Cái ổ cắm màu trắng nếu có gắn thêm lọc thì hay hơn. Còn cục lọc kia tuỳ bác ráp cũng được không ráp cũng không sao. Mà em thấy còn thiếu tụ nối tầng.



Tụ em hứa gởi cho bác ấy....
Hơ qua say quá quên mất cuộn 5v. Thanh bác ngựa.



Phần mềm trợ giúp tính các thông số biến áp này coi hiệu suất là 100%, các cuộn dây thứ cấp được tính với số vòng tương ứng các mức điện áp khi không tải; khi có tải, điện áp các cuộn thứ cấp sẽ sụt giảm 5-10% hoặc có thể hơn. Vì vậy, để bảo đảm đủ mức áp AC của các cuộn thứ cấp cần tăng số vòng cần quấn lên 5-10%.


Tks for All.



17 vòng 7volt.
Quấn 16 vòng là 6.6 volt rồi đó bác...

Cái này em thực tế rồi nên các anh em mới cứ vậy mà làm thôi...nếu sai chịu khó quấn lại vậy...



Em chào các bác. Báo cáo các bác sau 1 tuần em mới làm được:

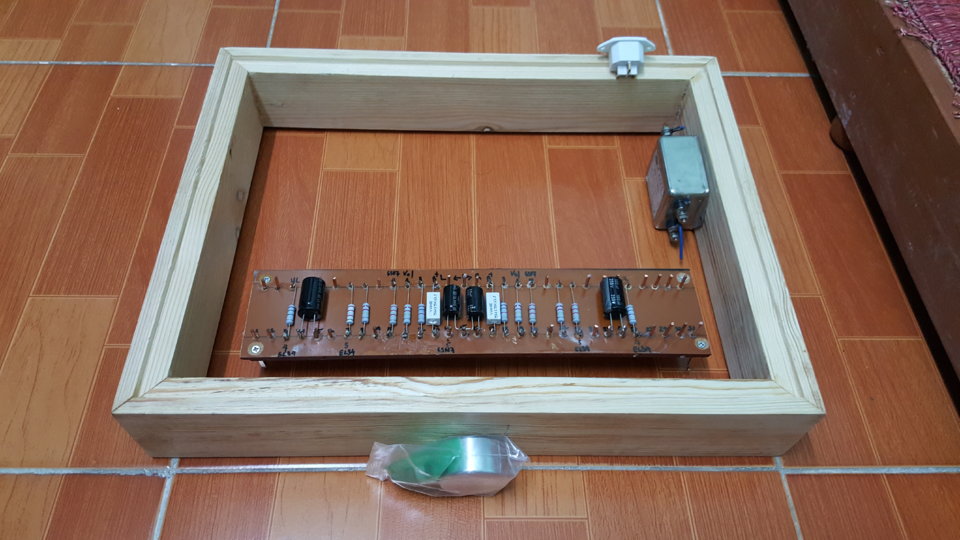

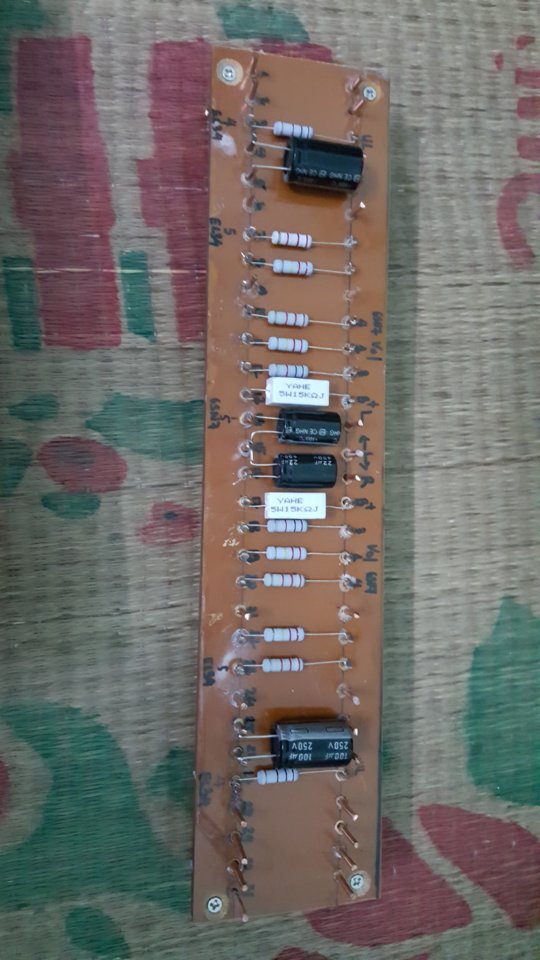

1. Cái khung chassis chưa có khoan cắt đục đẽo gì.
2. Mua được mấy cái đế đèn, công tắc nguồn, volume, linh tinh phụ kiện.

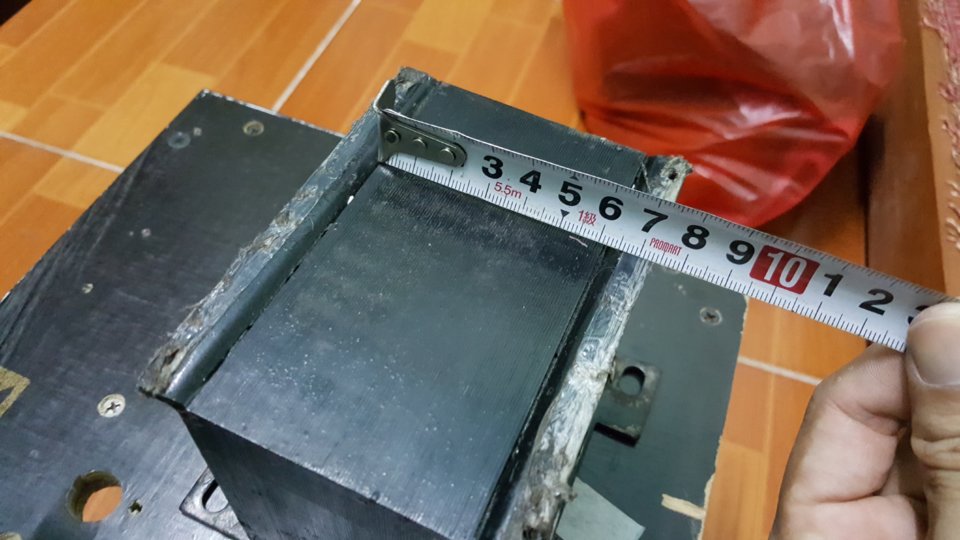

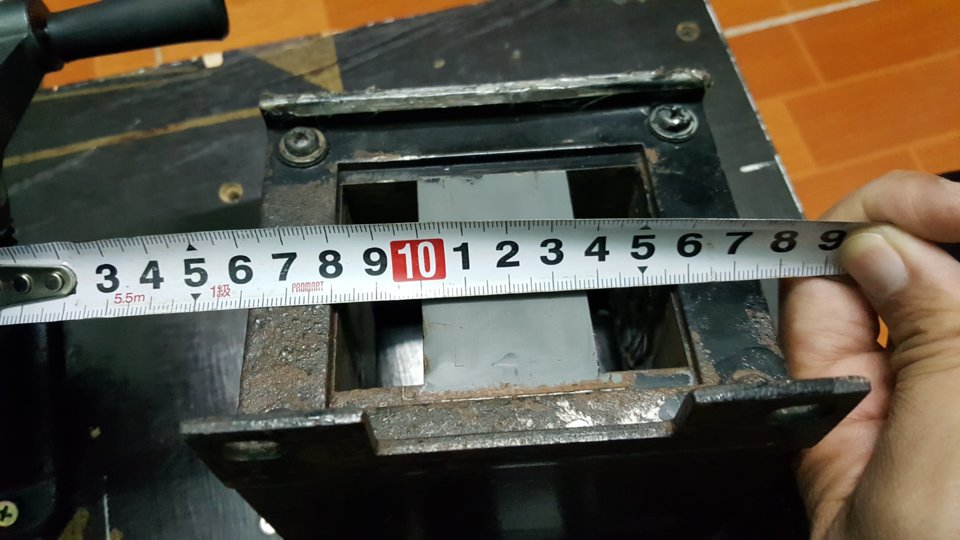

3. Kiếm được 1 cục FE 38. Dự kiến hôm nay quấn thử cuộn sơ cấp. ( theo thiết kế của bác Hoang Phung).

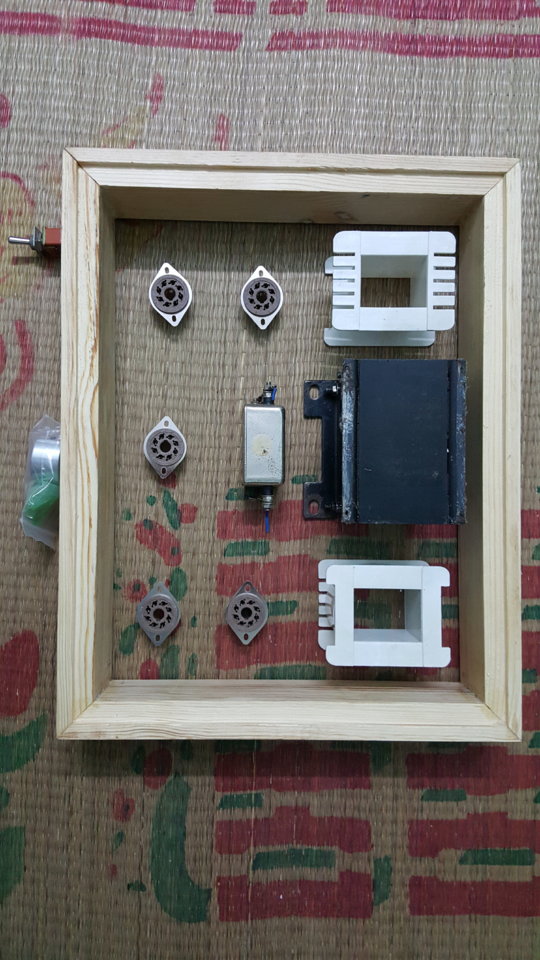

4. Em up lên mấy cái ảnh, chủ yếu là nhờ các bác xem giúp bố trí trên mặt chassis xem đã được chưa. ( cục choke em dự định quấn FE 28 dầy 3, to quá nên em để trên biến áp nguồn chút). 2 cục OPT em tính tìm cục FE 32 dầy 4 để làm. Đang nhờ 1 anh tìm giúp).

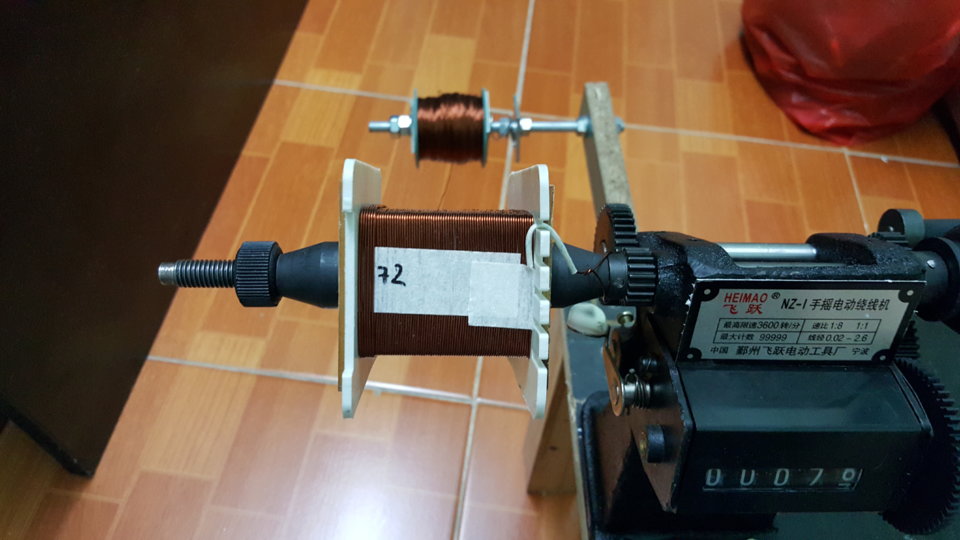

1 lớp dây sơ cấp đây ạ.



OPT thì bác chọn Fe 32 x 50



OPT bác nên chọn Fe 32x50, tiết diện lõi lớn , đảm bảo công suất, khuôn quấn thông dụng



Trông đẹp đấy. Cố lên bác



Vâng. Cảm ơn các bác. Em sẽ cố gắng.



Em cũng đang tìm thôi bác. Nhưng mà FE xám có vẻ cực hiếm.



Bác vào trang linhkienaudio.vn của bác Uy.
Có bán Fe mỏng xám cũng đẹp lắm.
Chứ đi kiếm đồng nát hay có ai đó để lại thì hên xui thôi, hên thì kiếm được ngay xui thì chưa biết đến bao giờ.
