Cùng nhau tự quấn biến áp nguồn

Discussion in 'Linh kiện, dụng cụ DIY' started by Rumbeng, 3/12/05.

Page 92 of 95
  1. hoangphung

    hoangphung Advanced Member

    Joined:
    2/12/09
    Messages:
    1.682
    Likes Received:
    534

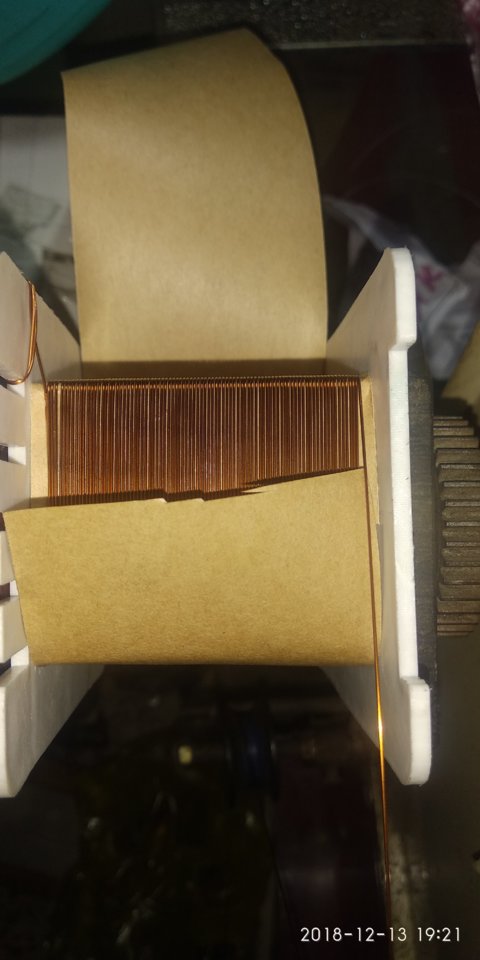

    Quấn chừa mép chứ kg thì sụp dây.....

    hoangphung, 13/12/18
    #2276
  2. hoangphung

    hoangphung Advanced Member

    Joined:
    2/12/09
    Messages:
    1.682
    Likes Received:
    534

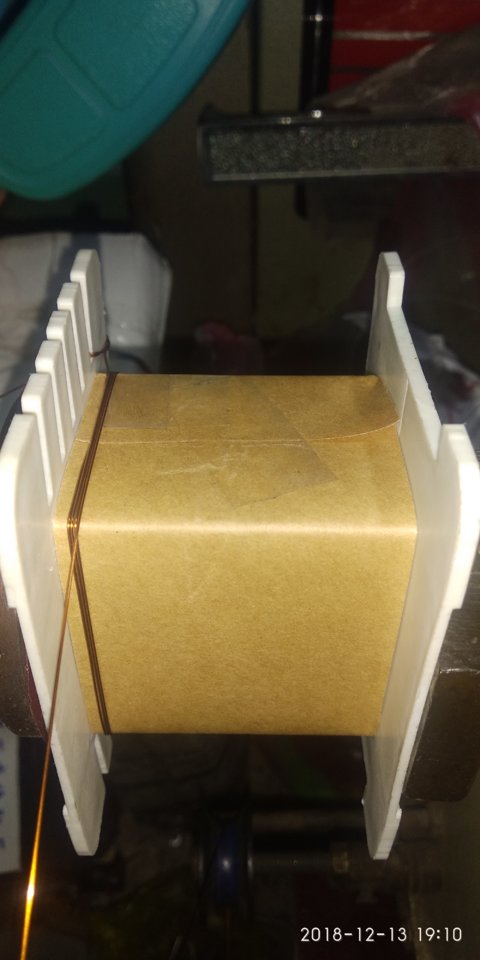

    Sau 1 lớp thì lót giấy....quấn tiếp...

    hoangphung, 13/12/18
    #2277
  3. hoangphung

    hoangphung Advanced Member

    Joined:
    2/12/09
    Messages:
    1.682
    Likes Received:
    534

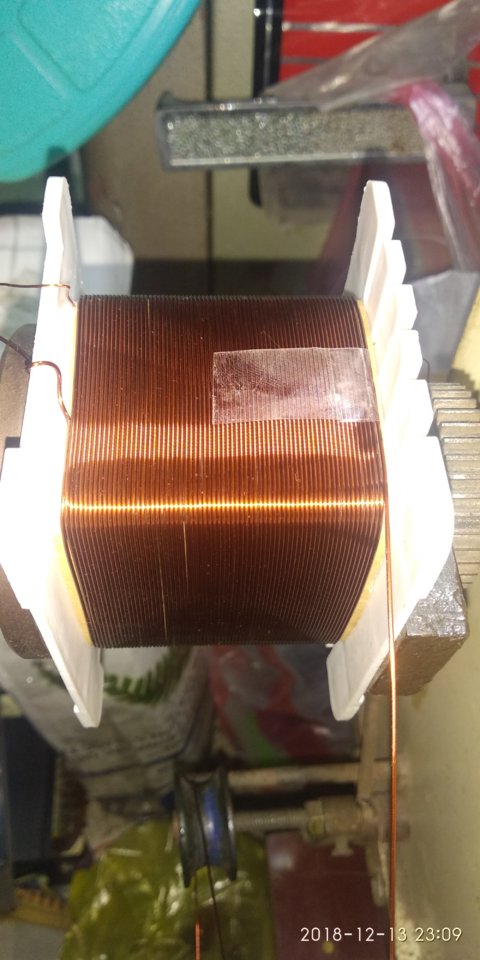

    Sau khi quấn 1 lớp thứ cấp thứ 1. Được có 69 vòng. Số đẹp. Giờ phải tính lại sơ cấp tí cho phù hợp....

    Lót poly rồi quấn cathode feedback. Lớp giâý nữa rồi quấn ngõ 8ohm.

    hoangphung, 13/12/18
    #2278
  4. hoangphung

    hoangphung Advanced Member

    Joined:
    2/12/09
    Messages:
    1.682
    Likes Received:
    534

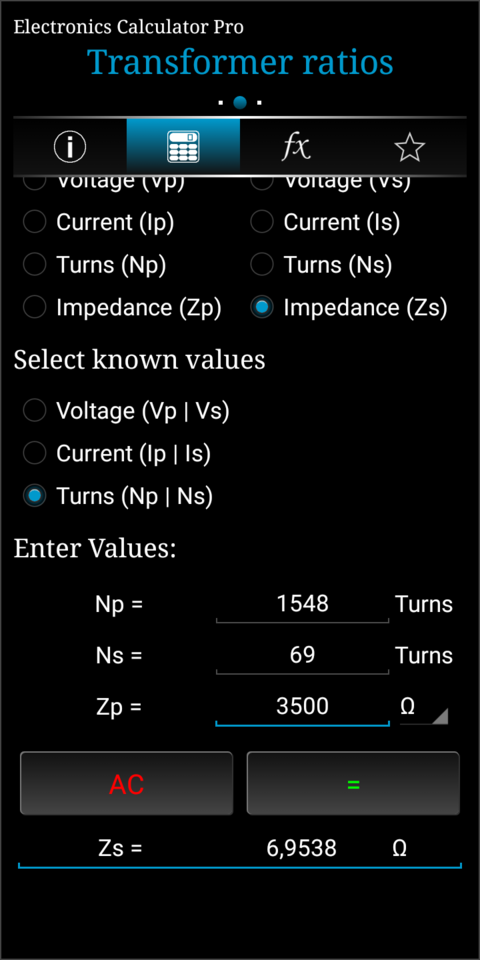

    Ok...tiếp tục...giảm sơ cấp còn 18 lớp..lại gặp số đẹp. 6.9ohm

    hoangphung, 13/12/18
    #2279
  5. Newbe

    Newbe Advanced Member

    Joined:
    3/12/15
    Messages:
    1.004
    Likes Received:
    234
    Chừa như thế lại càng sụt hố chứ bác, lớp sau lấy chô nào để quấn, không lẽ lớp sau lại chừa tiếp

    Newbe, 15/12/18
    #2280
  6. hoangphung

    hoangphung Advanced Member

    Joined:
    2/12/09
    Messages:
    1.682
    Likes Received:
    534
    Lớp sau có giấy 0.15 lót rồi mà bác...

    hoangphung, 15/12/18
    #2281
  7. KT2Z

    KT2Z Advanced Member

    Joined:
    21/10/18
    Messages:
    147
    Likes Received:
    14

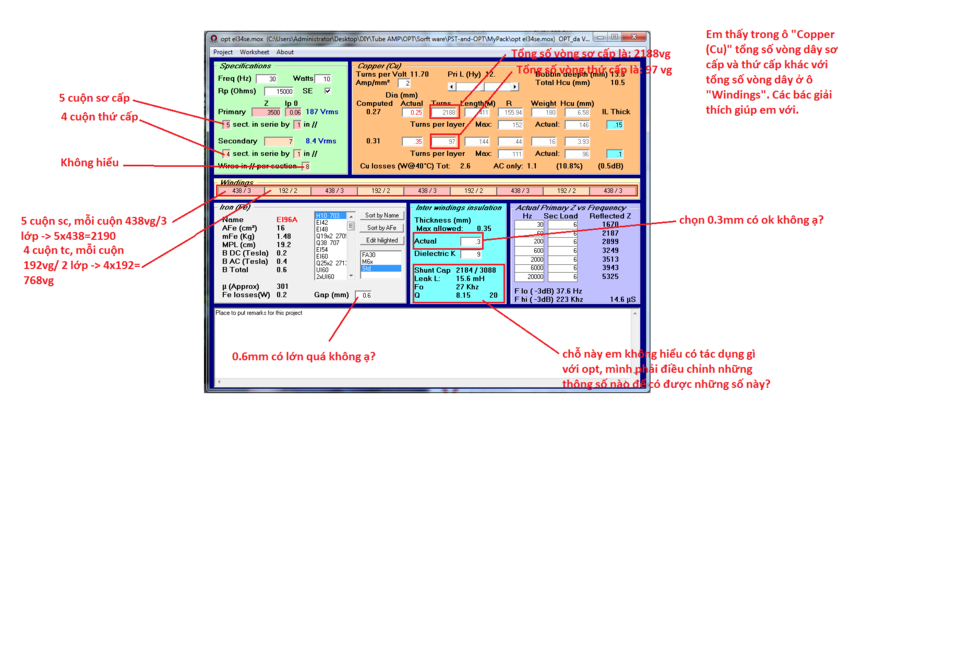

    Em chào các bác.Em đang nghiên cứu công thức tính opt cho el34se FE 32x50 xám, dầy 0.5mm ( nguồn nhật). Em có một số thắc mắc mong các bác giải thích giúp ạ. Untitled.png

    KT2Z, 16/12/18
    #2282
  8. nguahoangphonui

    nguahoangphonui Advanced Member

    Joined:
    28/9/17
    Messages:
    2.335
    Likes Received:
    867
    Cái này hỏi cụ hoangphung là rõ nhất :D

    nguahoangphonui, 16/12/18
    #2283
  9. hoangphung

    hoangphung Advanced Member

    Joined:
    2/12/09
    Messages:
    1.682
    Likes Received:
    534
    :D
    Chổ kg hiểu là..8 cuộn thứ cấp song song nhau. Mỗi cuộn 97 vòng.

    Chổ 0.6mm là ari gap. 0.6mm ghi trong phần mềm cho đúng với thực tế chêm poly 0.3mm.:D em test cái này rồi.

    Cái bảng đó dòng đầu tiên là ghép tụ giữa sơ và thứ. Lót giấy sơ và thứ dày lên thì nó giảm.
    Dòng thứ 2 là cảm rò. Nó càng cao thì càng mất treble. Muốn giảm nó thì tăng xen kẻ kẻ sơ thứ lên. Tăng lên thì dòng thứ nhất lại tăng ghép tụ. Lại mất treble. Nên dung hoà 2 cái.

    Dòng thứ 3 là ghép tụ và cảm rò sẽ gặp nhau tại tần số đó. Chổ đó sẽ bị suy giảm. Trên hình là nó đánh lộn lộn tại 27khz. Báo công an đến chổ đó. :p

    Dòng cuối là chất lượng của cục opt. 8.5/20. Như thế nào để tốt hơn thì chịu. Cứ ít dây ít lớp nó sẽ tốt. Mà ít dây ít lớp thì có cái sẽ tệ đi. Nhức đầu lắm.

    Cứ vậy quấn thôi. Mua đồ hãng còn đau bụng hơn nữa..:cool:

    hoangphung, 16/12/18
    #2284
  10. KT2Z

    KT2Z Advanced Member

    Joined:
    21/10/18
    Messages:
    147
    Likes Received:
    14
    Các bác giải thích giúp em với ạ. Em xin cảm ơn. 9 phẩy 5…

    KT2Z, 16/12/18
    #2285
  11. hoangphung

    hoangphung Advanced Member

    Joined:
    2/12/09
    Messages:
    1.682
    Likes Received:
    534
    Đỏ 1.
    5 lần xen kẻ. Mỗi lần có 3 lớp. Quấn 1 lớp. Lót giấy quấn tiếp. Đủ 3 lớp cắt cắt ra dây.

    8 cuộn sơ cấp dây 0.35mm.
    Quấn xong cuộn sơ rồi lót giấy. Quấn 1 lớp thứ 97 vòng. Lót giấy nếu khó quấn. Quấn lớp thứ 2. Ra dây 2 bên cho khỏi gồ ghề cuộn dây.

    Phần (hay) đúng rồi.

    Đỏ 2...kg cần chính xác lắm. Nếu mỏng chêm 2 lớp.

    Đỏ 3...3 câu câu trên đúng...
    Câu cuối. Đúng luôn. Khi hết lớp sơ lót giấy 0.3mm.

    Kết. Tùy tình hình tay nghề quấn và lõi quấn thì nên quấn trước 1 lớp sơ được bao nhiêu vòng rồi x3 x5. Ra tổng sơ cấp. Sau đó quấn 1 lớp thứ gia giảm theo sơ sơ cấp.
    Áp vào cái phần mềm đó cho nhanh.
    Sơ cấp hơn hơn nhau đôi vòng kg cần quan tâm. Chỉ tính kĩ coi có tràn tràn cửa sổ không thôi. Tràn là toi.
    Nên tùy tình hình thực tế quấn gần xong. Nhắm chừng tràn có thể bỏ bớt 1 lớp thứ cấp trong 8 lớp.

    Last edited: 16/12/18
    hoangphung, 16/12/18
    #2286
    ssass likes this.
  12. KT2Z

    KT2Z Advanced Member

    Joined:
    21/10/18
    Messages:
    147
    Likes Received:
    14
    Vâng. Em cảm ơn bác nhiều Hoang Phung. Bác cho em hỏi lại 1 câu chỗ bôi đỏ cho chắc ạ.

    KT2Z, 16/12/18
    #2287
  13. hoangphung

    hoangphung Advanced Member

    Joined:
    2/12/09
    Messages:
    1.682
    Likes Received:
    534
    Anh tính 97 vòng là vừa đủ 1 lớp với dây 0.35.
    Kg cần chập đôi. Quấn 1 lớp 97 vòng ra dây. Lót giấy. Quấn 1 lớp 97 vòng nữa ra dây. Giống lớp đầu. Lót poly rồi rồi tới sơ cấp. Lặp lại như vậy.

    hoangphung, 16/12/18
    #2288
  14. KT2Z

    KT2Z Advanced Member

    Joined:
    21/10/18
    Messages:
    147
    Likes Received:
    14
    Vâng. Em biết rồi. Cảm ơn anh ạ.

    KT2Z, 16/12/18
    #2289
  15. sydv

    sydv Advanced Member

    Joined:
    19/7/18
    Messages:
    300
    Likes Received:
    72
    Location:
    Cổ nhuế hà nội
    Anh ơi, gap air lớn thì ảnh hưởng gì ạ

    sydv, 16/12/18
    #2290
  16. hoangphung

    hoangphung Advanced Member

    Joined:
    2/12/09
    Messages:
    1.682
    Likes Received:
    534
    Ari gap lớn thiếu henry. Thiếu bass.
    Ari gáp nhỏ dòng 1 chiều ăn hết fe. Mất bass. Méo sóng. Nóng.

    hoangphung, 16/12/18
    #2291
  17. hoangphung

    hoangphung Advanced Member

    Joined:
    2/12/09
    Messages:
    1.682
    Likes Received:
    534

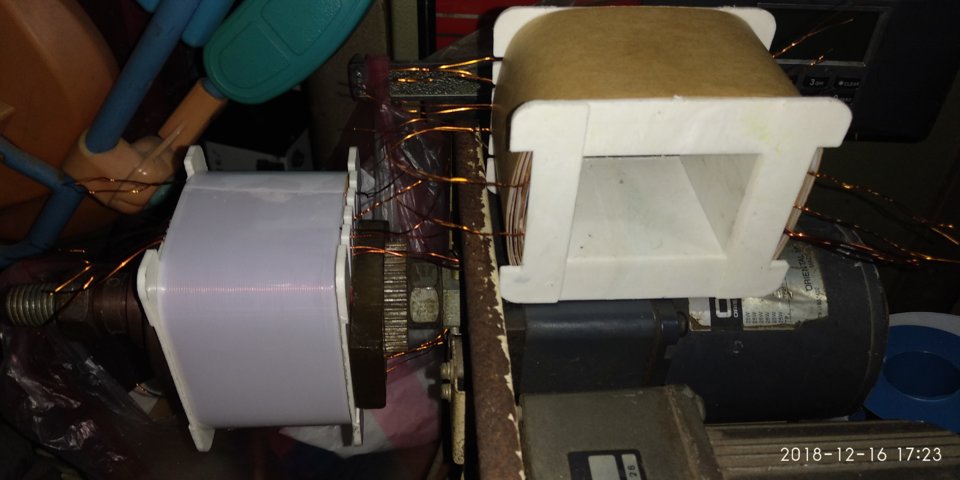

    Thiếu 2 lớp sơ nữa là xong....mai quấn tiếp vậy....

    hoangphung, 16/12/18
    #2292
    KT2Z likes this.
  18. sydv

    sydv Advanced Member

    Joined:
    19/7/18
    Messages:
    300
    Likes Received:
    72
    Location:
    Cổ nhuế hà nội
    Đẹp quá anh ơi, ,,,,

    sydv, 16/12/18
    #2293
  19. nguahoangphonui

    nguahoangphonui Advanced Member

    Joined:
    28/9/17
    Messages:
    2.335
    Likes Received:
    867
    Có ai chê Hằng Nga xấu bao giờ đâu :p

    nguahoangphonui, 16/12/18
    #2294
  20. sydv

    sydv Advanced Member

    Joined:
    19/7/18
    Messages:
    300
    Likes Received:
    72
    Location:
    Cổ nhuế hà nội
    Anh ơi, em có cái cục phe 16 dầy 3.5cm liệu có quấn được choker 5h250ma không ạ

    sydv, 16/12/18
    #2295
  21. hoangphung

    hoangphung Advanced Member

    Joined:
    2/12/09
    Messages:
    1.682
    Likes Received:
    534
    5h 250mA phải fe 32x45.

    hoangphung, 16/12/18
    #2296
  22. sydv

    sydv Advanced Member

    Joined:
    19/7/18
    Messages:
    300
    Likes Received:
    72
    Location:
    Cổ nhuế hà nội
    Sao to thế ạ, anhcó cách nào thay thế choke không ạ

    sydv, 16/12/18
    #2297
  23. hoangphung

    hoangphung Advanced Member

    Joined:
    2/12/09
    Messages:
    1.682
    Likes Received:
    534
    Bác ráp máy gì mà cần 250mA
    Thường em hay quấn fe 28x45. Dây 0.35 quấn đầy lõi. Chêm ari gáp 2 lớp poly 0.3mm đo được 4 henry.

    Last edited: 16/12/18
    hoangphung, 16/12/18
    #2298
  24. nguahoangphonui

    nguahoangphonui Advanced Member

    Joined:
    28/9/17
    Messages:
    2.335
    Likes Received:
    867
    2 lớp poly 0.3 có dày quá không bác.

    nguahoangphonui, 17/12/18
    #2299
  25. nguahoangphonui

    nguahoangphonui Advanced Member

    Joined:
    28/9/17
    Messages:
    2.335
    Likes Received:
    867
    Bác thường đi dây trong mạch bằng dây đồng hay dây mạ bạc ah.

    nguahoangphonui, 18/12/18
    #2300
