Cơ sở lý thuyết của phối ghép, chế tạo audio.

Tính chất méo của thiết bị là hệ quả và luôn đồng hành với đặc tuyến linh kiện.
Bác xem kỹ hình sau là phổ hài và pha của bóng 12AU7 em mô phỏng. Ở trên là biên độ, ở dưới là pha.
Sau này em sẽ đo thực tế cho bác thấy.
...
Edit: Quên e ko làm sáng nền. Khó nhìn.



Có lẽ em sửa lại lời chỗ pha của bậc hài 1 chút, sẽ tránh hiểu nhầm ý em.
Hiểu theo nghĩa chiều dương và âm.



Edit Nhầm..... Nhắn zalo sang đây luôn.



Hình như Tú đang đặt vấn đề meo pha tần số, tức là các tần số khác nhau ở đầu vào (có chu kỳ t1, t2, t3…) điều kiện lý tưởng là :Đầu ra giữ nguyên TG kết thúc 1 chu kỳ t1, t2, t3. Thực tế qua mạch điện là t1 +_ x1, t2 +_x2, t3+_x3…?

Không linh kiện nào méo pha tần số bằng ba liên tầng. Thế mà bán đắt kinh và hay kinh! Amply cổ toàn nối tầng balt 0 có cái tụ nt nào lại cực hay.



Đúng rồi a. Méo sẽ thêm những sóng hài mới nếu tín hiệu gốc không có. Và làm suy giảm hoặc tăng cường biên độ sóng hài đã có.
Ba tầng mà cùng đặc tính gây méo thì tổng cuối sẽ méo rất nhiều kèm thêm tính chất quá lố.
Hình dạng tín hiệu được đưa ra là tổng các thành phần ở thời gian thực. Bản chất méo là thêm, tăng cường và suy giảm những tần số độc lập khác.
Mọi hình dạng sóng đều có thể hình thành từ n sóng sin có tần số biên độ, pha theo 1 qui luật nào đó.
Sóng vuông hình thành từ n sóng sin.

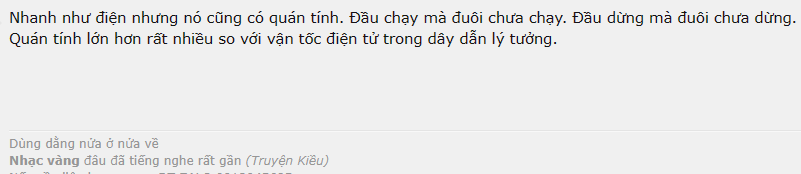

Nhanh như điện nhưng nó cũng có quán tính. Đầu chạy mà đuôi chưa chạy. Đầu dừng mà đuôi chưa dừng.
Quán tính lớn hơn rất nhiều so với vận tốc điện tử trong dây dẫn lý tưởng.



Tiếp:
Lại số liệu loằng ngoằng tí. Nhưng mà nhiều thứ là hệ quả của nó nên e trình bày thêm. Sau đó còn phần đặc trưng méo của mỗi kiểu mạch nữa thôi là chuyển.
Đây là đường đặc tuyến của 2 linh kiện cơ bản. Nói gọn là đường biểu diễn hoạt động của linh kiện. Đưa tín hiệu vào thế này qua linh kiện nó sẽ biến đổi qui luật ra sao.
Bên trên là đặc tuyến 1 bóng đèn điện tử.
Bên dưới là bóng bán dẫn transistor.
...
.......
....



Tiếp:
Linh kiện lý tưởng khi đưa vào 1 ra 2 thì vào 2 sẽ ra 4, vào 3 ra 6. Có linh kiện thế này thì sướng quá.
Nhìn và so sánh mấy đường cong trên thì đường cong của bóng điện tử mềm mại hơn. Của bóng bán dẫn thì gãy khúc.
Nhìn hình thấy đối với đèn điện tử kiểu đưa vào 1 ra 2 thì khi đưa vào 2 ra 5 thay bằng việc phải ra 4. Đoạn đầu tăng chậm đoạn sau tăng nhanh (Khoảng cách mau thưa của các đường cong).
Bán dẫn ngược lại. Đoạn đầu tăng nhanh đoạn sau tăng chậm.
Hai thứ đặc tính ngược nhau. Nhưng khác tí đoạn đầu bán dẫn gãy nên gây méo mạnh.



Nhiều cụ quá hiểu hoặc hiểu sâu hơn những điều em viết ra. Nhưng thôi e nhặt nhạnh vậy.
Hy vọng giúp ích được gì đó cho các cụ.
Đoạn này có vẻ như sa vào khô khan. Mai e suy nghĩ chuyển đoạn, nhưng mà khó phết. Khó cho các cụ mới tìm hiểu thôi. Bô lão thì biết lâu rồi.

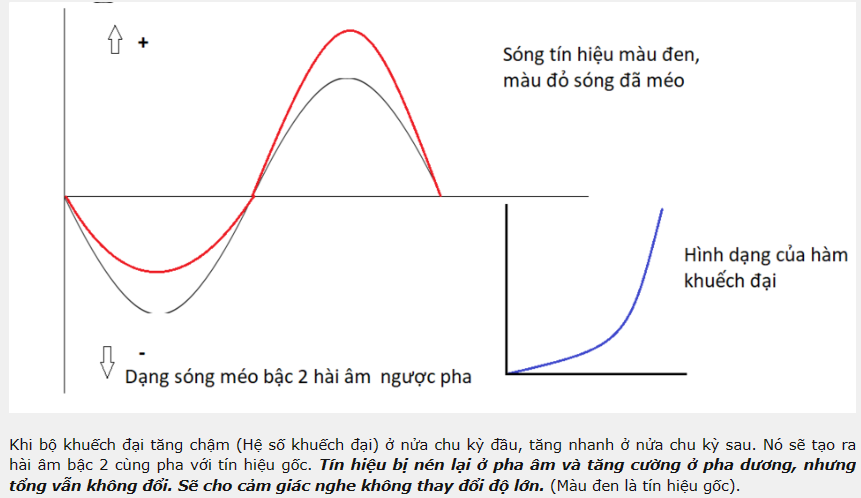

Méo 1 tầng bán dẫn, bậc chẵn là chủ yếu. Tăng cường phía + suy giảm phía -. Sơ bộ đánh giá, âm thanh tiến.
.....



Tube, méo chẵn chủ yếu. Âm thanh lùi.
...



Edit: Mạch đệm xuất ca tốt và chân E
.. E chỉ chỉ vẽ hình dạng phóng to của sóng méo
Với bán dẫn Vbe vẫn thay đổi chứ ko cố định kiểu Vbe lúc nào cũng 0.6v chẳng hạn
.



Edit: Mạch xuất a nốt và chân C
...



Mấy cái đường đáp tuyến này ở bóng 300b có đính kèm theo bóng.

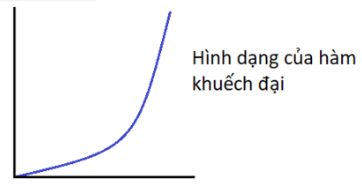

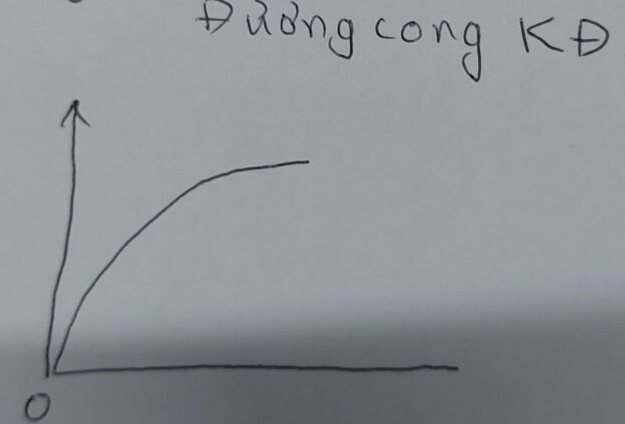

Bác chủ có đưa ra hình dạng của hàm khuyếch đại và đường cong khuyếch đại, kèm theo trục nằm ngang và trục thẳng đứng. Nhờ bác chỉ rõ hơn các trục này tương ứng với các đại lượng nào?



Tks for All.



Theo logic mấy câu hỏi trước, thì anh hỏi cho anh hay a hỏi cho e ạ ?. E viết ở đây ko phải là tác phẩm học thuật. Phần đang viết này dành cho các cụ đã có kiến thức nhất định có cái nhìn sâu hơn về cơ chế tạo méo. Góp phần nhận định đánh giá bài bản có cơ sở và làm chủ được hoạt động của mạch điện audio.
Nên có chỗ e chỉ nói cái ý muốn nói chứa đựng trong đó chứ ko phải trình bày tường minh.



Tiếp :

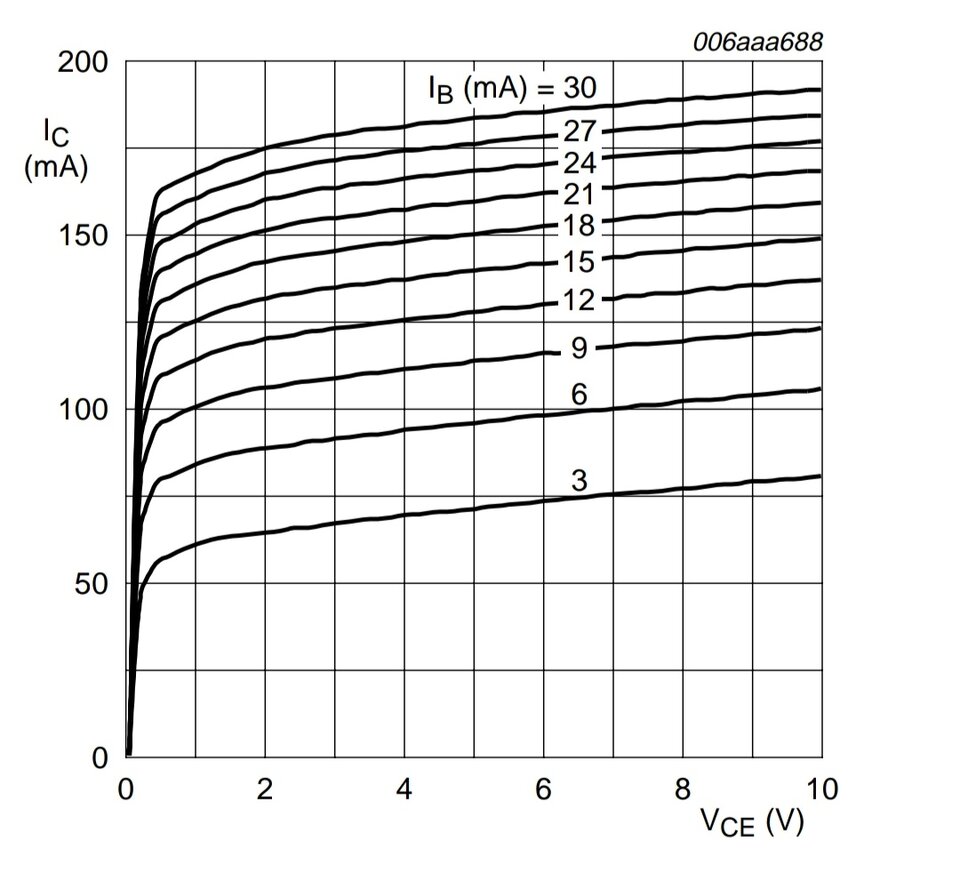

Với bán dẫn khi Ib cố định. Ic vẫn bị thay đổi theo Vce (Còn thay đổi nhiều theo nhiệt độ theo chiều thuận)

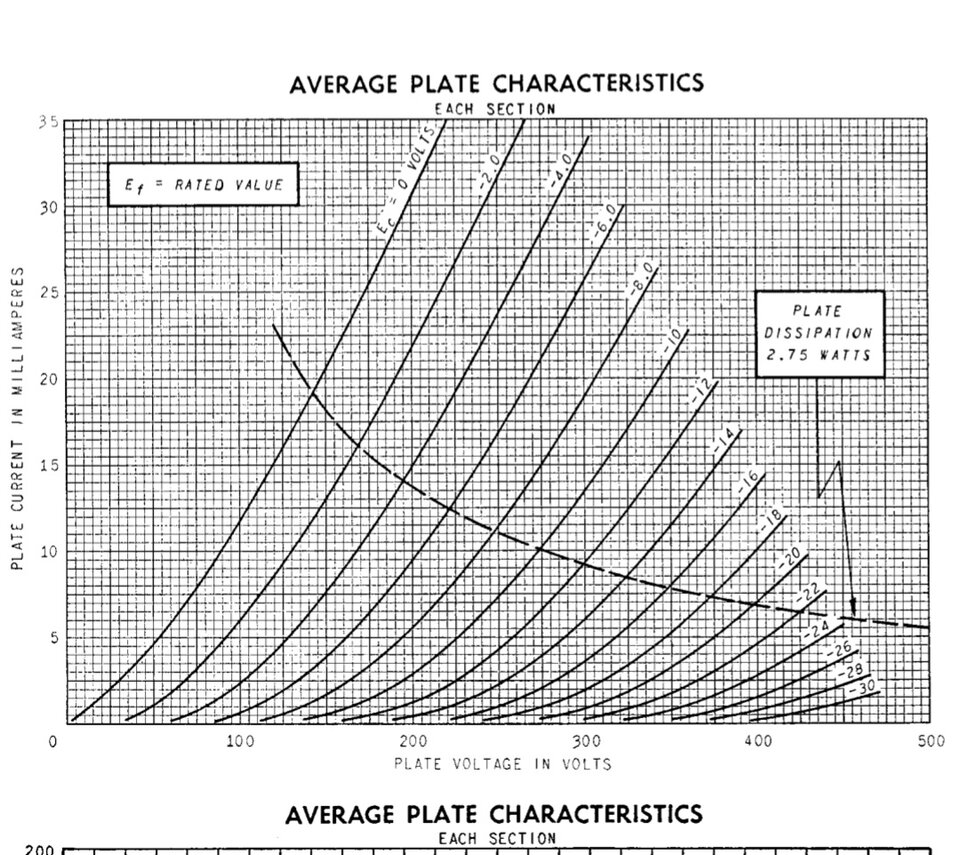

Tương tự với tube Vg cố định. Ia cũng thay đổi theo Va. Ít bị ảnh hưởng bởi nhiệt độ, nhưng ảnh hưởng theo độ rung cơ khí.



Xem chủ đề của bác chủ với mong muốn hiểu thêm chút ít, tuy nhiên có đôi chỗ, nội dung có vẻ như bác chủ nhận xét cảm tính???

1. Đang trong chủ đề này, nên cơ bản nói về biến dạng trong quá trình khuyếch đại tín hiệu âm tần. Đồ thị biểu diễn tín hiệu âm tần là đường tuần hoàn theo thời gian, và vì thế trục hoành phải biểu thị thời gian t. Trong khi đó, hình dạng hay đường cong của hàm khuyếch đại như bác chủ đang nói đến thì chắc chắn trục hoành không thể biểu diễn thời gian t. Vì thế, phải chăng không so sánh các tín hiệu âm tần, các sóng với nhau mà lại so sánh đặc tuyến với sóng lại là vô nghĩa?

2. Trong dây dẫn bằng đồng đường kính cỡ 2 mm, dòng một chiều có cường độ cỡ 10 A thì tốc độ trôi của các điện tử tạo nên dòng điện cũng chỉ vào cỡ 1,2 cm mỗi phút (tương đương cỡ 72 cm mỗi giờ). Quán tính của một hạt (một vật) là đặc tính bảo toàn vận tốc... Quán tính của vật chỉ liên quan đến khối lượng của vật. Vật có khối lượng lớn hơn thì có quán tính lớn hơn, vật có khối lượng lớn hơn cho dù đứng yên thì vẫn có quán tính lớn hơn vật có khối lượng nhỏ hơn đang chuyển động nhanh. Vì thế, nói quán tính lớn hơn rất nhiều so với vận tốc điện tử trong dây dẫn thì lại càng khó hiểu quá?
...


Tks for All.



Tiếp : Edit
2 tầng khuếch đại liên tiếp. Có thể gia tăng hoặc thu hẹp khoảng cách của sự khác biệt giữa 2 nửa chu kỳ của sóng.
Ic, Ia hai tầng cùng tăng hoặc cùng giảm sẽ gia tăng sự khác biệt (Tăng méo)
Ic, Ia tầng tăng tầng giảm sẽ thu hẹp sự khác biệt (Giảm méo)
Tùy theo sử dụng mạch sẽ có được tính chất gì Vụ này quan trọng
.....
Hình này thuộc loại tăng giảm. Nếu loại tăng giảm mà tầng sau gain bằng 1 sẽ giảm méo tương đối.



“ Tính chất méo của thiết bị là hệ quả và luôn đồng hành với đặc tuyến linh kiện.”… vậy , đặc tuyến linh kiện của cùng một hãng nó có thay đổi không? Nếu thay đổi thì nó phụ thuộc vào yếu tố kỹ thuật nào? Bài viết của bạn hay, Tks bạn.



Dạng Sóng là hệ quả của đặc tuyến.
Điện tử trong kim loại và bán dẫn truyền theo kiểu lỗ trống, nó đùn đẩy nhau chứ ko chạy từ A đến B. Cái này nhảy vào cái kia nhảy ra theo điện trường.
Dòng điện trong tube là dòng điện tử thực sự di chuyển trong chân không do lực điện trường.
Quán tính trong hiện tượng sự vật nói chung là đặc tính ì, ko chịu thay đổi ngay trước tác động. Có thời gian trễ.



Đặc tuyến có thay đổi chứ anh, nó không hoàn toàn trùng khớp trong cùng một loại linh kiện. Nhưng cùng loại linh kiện thì nó có một đặc tính chung, khác với đặc tính chung của linh kiện khác loại (Số).
Gần như ko thể tìm được 2 linh kiện bản chất giống nhau 100%.
Bán dẫn và tube đều bị sai số do quá trình sản xuất.
Tính đồng nhất của tấm đế bán dẫn là không thể. Quá trình in khắc, pha tạp chất đều gây sai số. Tube cấu tạo cơ khí, sai số ko thể tránh khỏi.



Tiếp
Mạch kiểu này giảm méo tương đối. So với không có tầng sau. Chuyển thành bậc 3. Bậc 2 ưu thế
...



Tiếp
Kiểu này độ méo thấp hơn, đặc tuyến chung sẽ thẳng hơn. Nhưng sẽ chuyển thành dạng bậc 3. Cong ngược về 2 phía. Bậc 3 chiếm ưu thế
...



Tiếp
Loại này bậc 3. Bậc 2 chiếm ưu thế
....
