Cả nhà giúp em DIY Amply EL34 Push Pull với

Cái công tắc stand by đó, nếu bác lắp diot thì cần, nếu lắp đèn nắn thì ko cần.
Em hiểu là cái công tắc đó để làm trễ dòng cao áp, vì khi đóng điện ở nguồn, thì từ lúc có điện qua cuộn đốt tim cho đến khi đốt tim đỏ hoàn toàn mất khoảng 10-15s. (Hình như trong datasheet nó là giá trị của dòng Heater warm-up Time)
Nếu nắn diot thì bác bật công tắc nguồn trước biến thế nguồn là có ngay dòng cao áp chạy qua đèn, trong khi sợi đốt tim chưa nóng lên hoàn toàn, điều đó sẽ có hại cho đèn. Nên phải lắp thêm cái công tắc stand by đó, bật công tắc nguồn xong, chờ cho mấy sợi đốt tim nó sáng đẹp rồi mới bật công tắc stand by cho dòng cao áp chạy qua.
Nếu lắp đèn nắn thì ko cần, vì đèn nắn nó cũng nóng lên từ từ và nắn dòng cao áp cũng từ từ nâng lên.

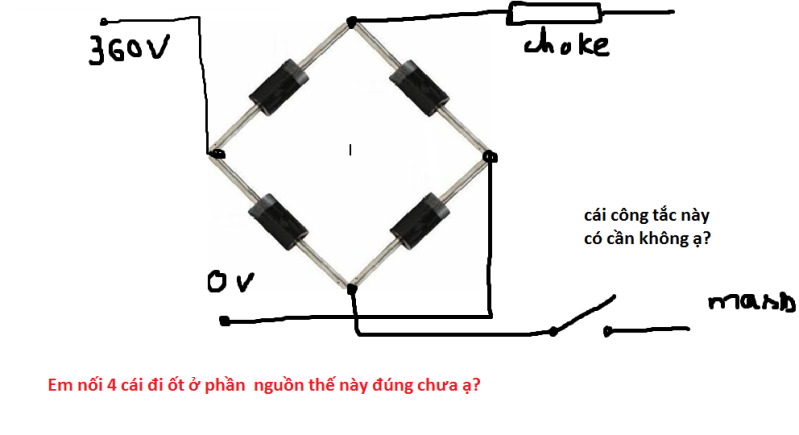

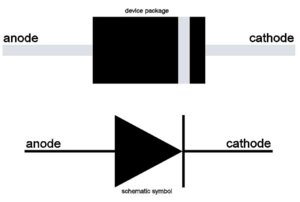

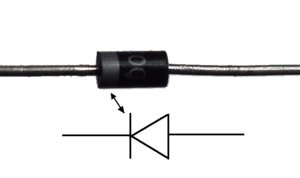

Còn lắp diot như hình bác, bác cứ đối chiếu chiều của dòng điện chạy qua điot căn cứ hình dưới đây. Trên schema nó ký hiệu mũi tên, hình thực tế diot đây:
Chúc bác ráp xong sớm, để anh em ta còn mod :lol:



- ÔI trời tưởng lười dí 4 con diot 1000đ/1 con vào thì xong hóa ra cũng phức tạp gớm nhỉ. Thanks bác vậy để em tính lại xem đã . À mà nếu nắn bằng đèn thì hết tổng cộng 10 bóng cơ ạ :shock:



Sao lại 10 bóng :?:



- Em hiểu là: 02 bóng nắn 5u4, 4 bóng el34, 4 bóng pre nữa phải không ạ??



Nắn bằng điot sao lại phức tạp nhỉ?
Này nhé, nếu bác có nguồn không CT, cao áp 0-320-360, dòng 400mA (450mA thì càng tốt) thì bác ngoắc 2 đầu cuộn 320V vào sơ đồ như mạch trang 1 (nó hát và chắc chắn ko chập chạm, bốc khói gì rồi mới chơi áp cao hơn như mạch), lắp thêm cái công tắc stand by như sơ đồ đó. Chỉ có điều là lúc bật, bác bật công tắc nguồn xong, chờ tý cho đèn nó warm-up 10-20s gì đó, rồi bật công tắc stand by là ... nghe nhạc thôi.

Nếu nắn bằng đèn, để đủ dòng 400mA thì em chơi đến 10 bóng thật: 2 bóng 5U4G + 2 bóng EF86 + 2 bóng ECC82 + 4 bóng EL34 = Nhìn rất sướng mắt!

Nếu dùng diot thì tiết kiệm đc 2 bóng 5U4G, nghĩa là có hơn 1 triệu để dùng chỗ khác (tụ nối tầng FT-3 chẳng hạn ) hoặc là ... tiết kiệm tý cho mẹ nó đi chợ (cũng đủ cho mẹ nó mua đc cái váy ... ngủ - đối với các bác đã có vợ :lol: :lol: :lol: )



Bác nắn diod thì mua diod cầu cho đơn giản ,các chân nó đánh dấu sẵn khỏi phải nhức đầu .Kiếm một con trong xác tivi hoặc màn máy tính là xong ,chất lượng hơn m,ấy con diod chợ nhiều .



Nếu cần đơn giản, dễ làm thì bác loa đài hãy làm theo cách của bác Thedung ấy ạ
Tìm trong TV, màn hình CRT, và cục tích điện UPS mấy con 1N4007 là ngon



- OK, thanks các bác đã nhiệt tình giúp em. Mới chơi nên càng đơn giản, càng rẻ càng tốt hehe, bao giờ tự tin rồi thì mới dám mạnh tay hơn ạ. Em túm lại như sau: xài diot, làm thêm cái công tắc như bác Rock tư vấn. Mai em sẽ nghiên cứu tiếp quấn cái nguồn rồi hỏi tiếp ạ. Hôm nay tìm được chỗ bán phe, dây và máy quấn rùi nhưng chưa mua để xin tư dzấn cái đã cho chắc ăn. Cái máy quấn có đếm vòng bằng đồng hồ số trông cũng được nhưng hơi mắc 290K, hic

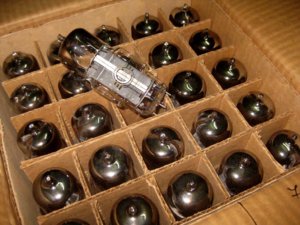

Bác nên nắn bằng đèn thì hay hơn và đơn giản hơn nhiều ít chi tiết phải làm, nếu chưa có 5u4g bác mua con 5u3c của nga thay thế, giá rẻ bèo, bác mua 10 củ mới bằng 1 củ 5u4g. Thay thế bằng đèn mỹ bằng đèn nga hay tầu , mới vào nghề thì làm được kêu là tốt rồi, bóng nâng cấp sau...



Thực ra chạy một bóng 5U4G hay 5U3C thì cũng không có sao đâu ạ , thay bằng 5U8C cũng được , đủ dòng đủ áp luôn (250k một quả , vẫn rẻ hơn nhiều so với 2 quả à không 1 quả 5U4G USA )

Xin phép bác Hùng audio Nga



Thấy mọi người bàn cãi nhiều về Nắn bằng bóng và Nắn bằng diot quá…
Nắn bóng thì thì đỡ được cái SW cao áp…nhưng tốn về choke lọc..đủ dòng, đủ Hen chống bị Ù…
Tôi góp Phương Án nắn Diôt lắp vào cái Rơle thời gian cho nó tiện…Nắn lọc tốt khỏi cần Choke lọc…Khỏi cần 5V/4 > 5A làm gì. Quấn Cao áp cũng nhàn hơn nhiều. Sau nay tôi chơi Phương án này cho các dự án mới.
Nếu đồng ý Phương án đó tôi tặng bác 1 cái rơle Thời gian công nghiệp.
P/s: Theo ý kiến của cá nhân tôi thì..Nếu các bác lắp SE thì Nắn Bóng có cái hay đấy. Nhưng Làm PP thì Bác tập chung vào Tụ nối Tầng, Bóng tốt và OPT tốt thì hơn.
Đây là ý kiến cá nhân…góp ý thêm, có gì sai các bác thông cảm nhé.



Chiều em qua lấy 2 cái nhé Trưởng lão.
Dưng mờ em làm SE :lol:



Chợ Sắt bán cả chân đế dạng Octan bán 80K…Ra đấy nhé! Chạy ổn ra phết anh vẫn lắp vào tủ điện Thang Máy của anh…he he he!!!
Lắp PP thì Tặng, còn SE thì cứ từ từ…
@ anhtuanhpqn : Về có quà đâu? Biến Áp nguồn Anh chưa sang lấy dc. Chắc tiện đi mua dây đồng thì mang hộ nhé ,…hơ!hớ!hớ!!!! Đã xin lại còn Ngang Ngược.



Éc.
Bác nói đến đoạn này em mới nhớ, em đã ra 2 cục vuông vuông, bên trong có cái volume 1M hoặc 2M, có mấy con trở 22K và cắm vào cái chân Octal, màu đen, vuông vuông và có vít bắt dây vào 8 cái chân đó!

Em rã lấy chân Octal, lấy trờ mất rồi.
Hic



- Em đồng ý bác ạ . Ôi sao trên đời vẫn còn nhiều người tốt thế :? Em có cái mật thư gửi bác, bác xem nhé hehehe



Ôi, bác vietdung bác ấy tốt bụng lắm bác ạ Bác vietdung cho em xin một cái luôn nhé



Ôi! Ác thật ác thật! Bác Quên Vợ Con Vì Loa với Đài.... Pm cho em cái add nhé.
@hungdnc : về Hải Phòng Lang Thang Chợ Sắt woai mà không để ý sao? Mang tiếng là quê Chợ Kim Loại…Sủa lại Avatar đê. :lol:



Hic các bác tư vấn cho em chút. Sau khi ngồi lọ mọ từ hôm trước đến giờ em hàn đã xong 1 kênh nhưng không kêu. em mang kênh còn lai ra lắp bên ngoài kêu rồi nhưng vẫn bị ù do hàn dây lằng nhằng rối tinh mù lên nhưng em nghi cũng tạm ổn nghe thương thức cái đã. Nhưng em lại đang gặp 1 vấn đề của điện áp theo như sơ đồ đây:
http://i1271.photobucket.com/albums/jj6 ... cMOD-1.jpg
1 cái này nắn diot 0-360V nhưng điện áp ra lại là 497 V em không biết sao mà ra lớn thế ?
2 khi em nắn bằng 5U4G. Điện áp 400-0-400V ra được 450V làm B+ cho trực tiếp vào xuất âm ra đi ra các tầng khác. nhưng thực tế em đo được ở các đèn như sau.
- chân 3 của El34 =433 và 431V
- chân 1 của ECC82 300V chân 6 439V Em không biết sao lại bị sụt nguồn nhiều vậy ở chân số 1.
- chân tụ 50uf/450V = 262V
- chân 6 của EF 86= 117V
các bác cho em xin ý kiến phát. Em xin cảm ơn



các giá trị đúng rùi đó anh, anh tháo EF86 và EL34 ra để ktra áp anode của ECC82 nhá, rùi anh kiểm tra kĩ trở anode, có thể bị trôi nhiệt , trở chợ anh lắp ít nhất 3w, k phải kẹp song song vào cho chắc Anh kiểm tra kĩ các tụ điện



Của em thì B+ cũng tầm 450V, áp anod đèn EL34 và EF86 cũng tương đương như bác!
Tuy nhiên áp tại anod bóng ECC82 thì khá đều nhau, do trở hạ áp từ B+ đến anod của ECC82 giống nhau và sai số gần bằng nhau!

Ví dụ nhé, trên schema nó vẽ hạ áp bằng 2 con 33K từ B+ đến chân 1 và chân 6 bóng ECC82, nhưng khi ta lắp thực tế, cũng là 33K, nhưng với sai số 10% chẳng hạn, có khi ta lắp 1 con 30K, 1 con 35K cũng nên. Do đó nó tạo nên lệch áp.
Cũng có thể trôi nhiệt như huyhoang nói. Mấy con trở anod, cathod em toàn tương loại 3W trở lên

Ah, bác quất 1 bóng 5U4G sợ ko đủ dòng cho cả 2 kênh, bác à



Các bác cho hỏi đèn 5u4g nâng lên 4mA % 5V chạy được không nhỉ, có nhanh tèo không bác?



Ý bác là cuộn đốt tim 5U4G của bác 5V/4A?
Em đoán là 4A chứ ko phải 4mA. Theo em thì 4A chẳng sao hết - có khi càng tốt, 4mA mới mệt :lol:



à vâng 4A / 5V , he he bac nói thì dựa theo kỹ thuật chứ hihi, em xem datashet nó nói là 3A , nhưng có cái mạch nó lại làm 4A lên em thắc mắc.



Hầu hết các bóng nắn có dòng áp trung bình đến lớn đều dùng nguồn 5V/3A bác ạ , bác cứ tra data của em nó là ra liền , một số bóng nhỏ sài 6.3V / 0.6A .... như 6X4, 6X5 , .... một số bóng lớn như 5U8C 5V/5A ... Bác cứ theo datasheet mà chiến thui , quấn dư ra một chút cho an toàn ,đấy cũng chính là ý đồ của mạch bác xem là 4A đó ạ (dòng và áp đốt tim của valve ảnh hưởng rất lớn đến B+ ngõ ra )



vâng cảm ơn bác tư vân, tại vì em băn khoăn mạch làm 4A mình lắp bóng vào sợ nó không tải nổi công suất nó cháy thì phí, tại vì em tự cuốn nguồn, cuốn sai tháo ra cuốn lại thì nhục cái mặt....tóm lại là dùng cái đèn 5u4g này thì có thể tính toán cuốn 4A được phải không bác , hay cư tính toán cuốn 3A vậy ?
