Cả nhà giúp em DIY Amply EL34 Push Pull với

viewtopic.php?f=45&t=19 mời bác vào đây tự tìm hiểu.



Trước em cũng đồng nát mấy cái màn hình tivi và máy tính về tháo linh kiện ,nhưng sau khi tháo vài chiếc em thấy ko bõ vì cái dùng được cho am đèn bên trong cực ít ,dùng cho bán dẫn thgif chân nó cụt hết khó thi công .Mà quan trọng là tính ra số linh kiện lấy được so với tiền bỏ ra thì đắt hơn mua .



Làm chassit bằng gỗ vữa nhàn lại đẹp,nhưng mà nó hay bị vỡ sau nột thời gian chạy.Tốt nhất bạn bao quanh bằng gỗ trên dưới bằng tôn thì tuyệt vời.



Chim chích nhớ hôm đi gấp mép không, hu hu, ấn mấy cái nó lột của em 40k trưởng lão ới



Cứ đoà dai…Không biết anh chuyên đi nhờ thợ gấp bẻ ừa? Kém thiệt



Hôm nay em khai mỏ hàn, nhìn mối hàn xấu kinh dị, chắc khoảng 1-2 tuần mới hàn xong.
Thằng bạn em nó cướp trắng tụ FT03 rồi: em mod lại cho cái amp Thyvan của nó, tháo 4 cái tụ theo máy nhỏ xíu bằng FT03, nó nghe xong ko báo KQ gì cả, sáng nay qua nhà nó định tháo ra đem về thì nó dúi cho em 1,5tr + 4 con tụ 0.47 theo máy, bảo: tháo mất công, thôi để tao xài, mày cầm tiền về mà mua cặp khác. Mà thú thật là nghe khác hẳn.
Ngồi hàn đau lưng thật, mấy cụ nghiện DIY cứ ngồi hàn, đau lưng, bài vở ko trả, các mợ chắc ghét lắm , thôi em đi ngủ đây



Em có tấm inox ko biết có khoan được không nhỉ các bác?



Bác phải kiếm cái mỏ hàn biến thế to to, đo đỏ vàng vàng về mà hàn. chơi loại 100W hàn mass cho đã.
Bác dùng cái mỏ hàn bằng chiếc đũa kia mà lại mới tập hàn thì hàn sao được!



Cái mỏ hàn đó là để banh xác cái main thôi, em xài cái hàn khác bác ạ, loại 20w-200w (loại mà bác Vũ Đà Nẵng và bác Dũng yes sir bán).
Đầu tuần chúc mọi người vui vẻ nhé.



Loại đó thì ngon quá rồi!
Em cũng chúc cả nhà đầu tuần vui vẻ!
Còn em thì cứ thứ 7 chủ nhật xong, sáng thứ 2 người cứ ngơ ngơ đơ đơ, vì 2 ngày cuối tuần hít nhiều khói hàn quá! :roll:

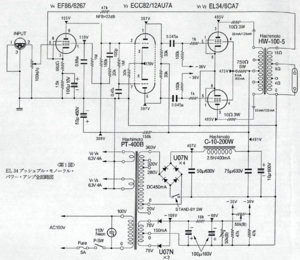

Các bác cho em hỏi, em đang tính nguồn có cuộn 75V-0-75V để fixed bias như sơ đồ gốc.
Thấy đoạn này nó ký hiệu 150mA, em có 1 số thắc mắc sau, mong các bác giúp với:

- dòng 150mA này là dòng của áp AC (tức là cuộn dây 75V-0-75V dòng 150mA) hay là áp sau nắn bằng diot là 150mA?

- Trên hình thấy nó ký hiệu 1 cuộn 75V-0-75V (150mA) và cuối cùng cho ra 2 đầu -36V, và sơ đồ mô tả 1 kênh. Vậy 2 kênh thì sao? cũng 1 cuộn 75V-0-75V và lắp mạch tụ trở, biến trở như trên hay phải làm 2 cái như thế ạ?

- 2 Cái biến trở 50K(B) đó, dùng 2 cái volume mono 50K có ổn ko ạ?



Nắn lọc xong rồi chia hai cho hai kênh ,mỗi kênh 1 phần từ cái biến trở 50k đó.



---__-----
theo sơ đồ của bác vẽ thì chân 4 và chân 6 chập vào nhau là 1 đầu của 400V (1con 5U4G) con còn lại thì cũng thế phải lấy điểm cuối của 400V và cũng chập chân 4-6 với nhau rồi theo sơ đồ của của bác à. Vậy năn sau choke mình cần thêm tụ để lọc thêm không ? em vẽ lại cái mạch thế này.
http://i1271.photobucket.com/albums/jj6 ... s/file.jpg



- Sau choke có tụ lọc. Giá trị tùy bác, dưới 1000uF. Em thì em quất 280uF (1 cặp Nichicon 560uF/400V).
- Nắn đèn thì ko cần cái công tắc relay time. Mần thẳng cho khỏe. Nắn diot thì mới cần.
Em Play CDP, bật ampli, 10-15s nó mới hát bình thường mà, lo gì.



hơ hơ cảm ơn bác. cái này nó cắt B+ khi đốt tim nóng hổi mới cho B+ vào đèn và OPT cái này nguồn cấp 6.3V luôn delay trễ khoảng 15-20s mới đóng mạch.
mà bác cho hỏi chút là cái mạch -36V. nếu 4 con El34 mà không match quard hoặc 2 cặp 2 cặp vậy mình chỉnh giá trị sẽ bị lêch nhau. cái này có phải chơi 4 cái biến trở cho 2 kênh để riêng biệt cho El34 không? hoặc là để bias auto thì mạch thế nào bác vẽ em xin cái mạch được không em cảm ơn.



Chơi theo kiểu già cũng bắt làm việc của trẻ …..Ác thật! Riêng cho từng Bé cứ cân dòng là được…Sống nay chết mai….Chết bỏ thay mới…Em thì mần vậy....Không biết có phải không các bác nhể? Em Spam đừng trách em nha.

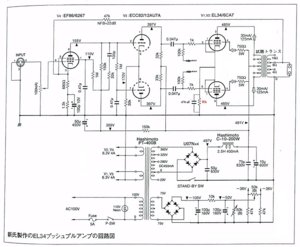

Auto bias đây bác:
http://upanh.com/2_6l6___push-pull____5 ... jbz6tf.htm



- Em thấy các sơ đồ nắn đèn thì ko có công tắc relay này! Và em cũng ko lắp luôn. He he
- Cái vụ fixed bias em cũng đang đi hỏi loạn cả lên.
- Mạch ở nhà em lắp thì do 4 bóng khá cân nhau, và muốn đơn giản nên em chơi auto.

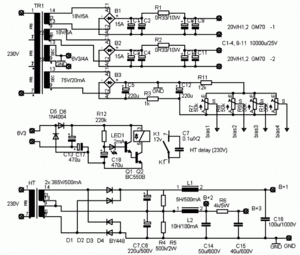

Em pót cái mạch dưới, bác tham khảo:
- Phần nguồn em nắn bằng 2 bóng 5U4G như bác đã biết! Áp tại B+ là 450VDC
- Em nối thẳng 2 đầu con trở 100K xuống mass. Thoát cathod bằng trở 230Ohm, cùng tụ 470uF. Áp cathod là 33V, Vị chi mỗi bóng EL34 chạy ở dòng 71mA.
Và .... em đang tính rã ra mần lại toàn bộ, do đã kiếm được linh kiện khá ưng ý và chassis mới!



Cụ nào có cái mạch delay B+ với mạch softstart cho heater cho em xin với nhé. Nhờ các cụ chỉ rõ tên mấy con nhiều chân nhé, để em còn tìm em chả biết tí gì về mấy con đấy cả đâu.
Em cám ơn các cụ trước nhé



Bác làm khiếp quá, em theo ko kịp. em mới đặt mua 2 tụ dầu 10u-1000v và 50u-500v, hu hu, tiền mua đồ giờ cũng xêm xêm mua 1 cái amp trong nước ráp rồi, mà chưa biết nó có chịu hát hay ko.

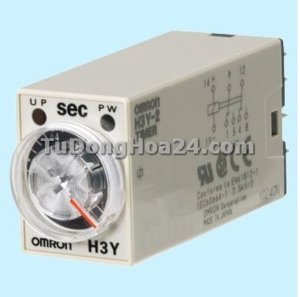

Phần cao áp, thằng nhóc trong cty nó bảo dùng timer để làm công tắc đóng trễ hay hơn, vì muốn bao nhiêu thơi gian thì tự minh set, như vậy chủ động hơn, các bác nghĩ sao?



Hê he! Lại đoà...............................................hungdnc ơi.



Em thấy mấy cu potato khuyên nên chơi thế cho nó bền chym, àh nhầm, bền tym bóng



Hê!hê! không hay cũng thích bác ạ!
@hungdnc: Hê he! Lại đoà…ai chơi softstart cho heater tube?

Em của em nó cũng nói là bền cho bóng bác ạ!



Mấy quả tụ dầu bác chịu khó mò đồng nát, có đồ anh hai còn ngon lắm. Chứ mua tụ dầu trên xóp thì cũng kha khá xiền đoá
Muốn ampli hay thì cụ cứ níu áo cụ vietdung ấy
Cho em xin xê ma cái mạch timer đi cụ
Mau trôi hết trang 13 nào



Cái này:
Hay cái này:
