Cả nhà giúp em DIY Amply EL34 Push Pull với

Cái Omron đó bác, trong nhà máy bên em thì của nợ đó nhiều (đồ dự phòng cho máy cái NC bên em), ký hiệu bao nhiều thì em o nhớ, vì thằng nhóc đó nó đưa cho xem xong phải cất lại.
Trong này mò đồng nát mệt lắm cụ ạ, đa phần cái gì xài đc là các bác ý vặt hết rồi, chỉ còn mấy cái vớ vẩn chả đáng bao tiền (đó là em mò đồng nát ở khu Nhật Tảo). cú may thì túm đc 2 cục đốt tim, cái chassi, biến thế, núm vặn, cọc loa linh tinh thôi



Nó đã dưa rồi thì đừng cho nó cất chứ bác…Trời Hốt hết đi bác! :lol: :mrgreen:
Mấy NC thì bác nói nó lấy hộ mấy cái DC Driver của mấy trục X,Y,,,, Z là được rồi! Nếu có VVVF hoặc thi làm luôn đi bác!
Dây dẫn trong đó nhiều lắm bác…Về lắp tube Audio của anh em mình thìa…hế hế!



Bác còn túm được biến áp, đốt tim, cọc loa thì bác còn ngon lắm
Em ở đây quấn biến áp cho ... dẻo cả tay rồi nè!

Em cũng lang thang vất vưởng hết các bãi đồng nát ở chỗ em mà chỉ kiếm được Fe thôi. May mà bọn nó còn rã dây đồng ra và bán Fe, chứ bắt em mua cả cục thì cũng mêt :lol:

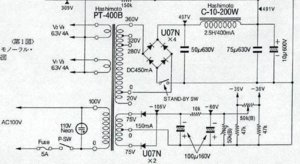

Bác cho em hỏi thêm là nguồn fixed bias như hình dưới thuộc dạng nắn toàn kì ,phần lọc chỉ có tụ có phải ko ạ?

- Với cách nắn này thì:

Vac = Vdc x 1.41

Iac = Idc

Pac = Pdc x 1.41

Như vậy em sẽ phải quấn dây cuộn fixed cho dòng 150mA, sau nắn loằng ngoằng kia cũng sẽ được 150mA phải ko ạ?
Em chưa mần cái món fixed này bao giờ cả.

Trên sơ đồ nó ghi 150mA là phải đúng 150mA hay em làm dòng cao hơn tý có được ko?

Hoặc có bác nào có tài liệu về bias cho em xin đọc với. Tiếng Việt nhé, tiếng Anh thì đánh đố em đó
Cám ơn các bác



Anh ơi quan trọng gì dòng ạ, 150mA anh làm amp luôn được đó , nhà có dây gì nhỏ nhất thì anh chiến ạ :mrgreen: miễn đủ áp là ok
Phía cathode đèn nếu có trở tốt (riken :mrgreen: ) 10ohm thì anh lắp vô để đo bias ,anh chỉ cần cân chỉnh cẩn thận thì đèn sẽ không đỏ phiến mà đi :mrgreen:



ặc. Cái vụ đèn đỏ phiến này em sợ à nha!
cái bias này phức tạp quá nhỉ



- Ố mài god, bác mà còn kêu phức tạp thì chẳng trách mấy hôm nay em càng nghiên cứu lại càng thấy khó híc



Sau khi tham khảo ý kiến cao thủ, em quyết định ... vẫn mần auto bias.
Vẫn quấn nguồn 75V để chờ đó, khi nào đủ trình và đủ lỳ sẽ nối fixed.

Bác cùng chơi auto với em ko?

Vừa quấn đc 1200 vòng thứ cấp cao áp. rũ hết cả tay.
Còn 200 vòng nữa thôi, cố lên. :lol:



Em cũng đang có ý định fix bias bác cho xin schematic fix đi. Em băn khoăn cái nữa là theo sơ đồ trên thì 2 cái 50K chỉnh bias nếu 2 kênh thì mình phải có 4 cái để chỉnh cho 2 kênh hả các bác, hay là chơi 2 cái thôi?



4 cái luôn bác ạ, cái schema này là của 1 kênh mà.
Em đang băn khoăn là nên dùng nguồn đốt tim riêng, nguồn cao áp + bias riêng, hay gom hết vào 1 cục thôi? các bác tư vấn em với



lấu èn thì một cho tất cả, hí èn thì mỗi em một cục. Tuỳ điều kiện và sở thích và điều kiện bác ạ.



Sơ đồ trên là fix rồi mà bác!



Các bác cho em hỏi cái này ko liên quan j đến món đèn đóm mà chúng ta đang bàn: Các bác có biết chỗ nào bán cái PCB cho TDA 1541 ko, chỉ cho em với! Hoặc có bác nào có dư thì để lại cho em 1 cái có được ko ạ?
Cám ơn các bác nhiều!



Quanghao shop đó bác, bán PCB lẫn KIT, em cũng ngó nghiêng vụ DAC, nhưng nó là dự ớn sau của cái amp này.
em có 1 kho file .flac nghe bằng đầu HD (nghe tiếng nó cứng khèo, nói chung nghe cho đỡ buồn tai) nên cũng tấp tễnh vụ DAC, nhưng nhìn PCB của nó là em hoa cả mắt.



Xin lỗi em nhầm. Em định cho auto bias bác nào có sơ đồ cho em xin với. Mình cânf phải thêm những gì cho cái auto bias này không nhỉ ?



Em post cái sơ đồ mà em chơi auto bias để bác tham khảo từ trang trước rồi mà (trang 13).

Auto bias thì bác ko cần dùng phần nguồn fix bias, mà nối 2 con trở thoát lưới G2 đèn EL34 xuống mass, rồi thoát cathod EL34 bằng trở 5W, bác cứ chơi trở khoảng 360 Ohm rồi móc thêm quả tụ thoát cathod, tầm 100uF-470uF là ... đóng điện thôi! Đo số liệu rồi điều chỉnh sau! Nếu có thể bác móc song song với tụ thoát cathod bằng tụ dầu hoặc tụ MKP loại tốt 1 tý, nhìn mạch cho nó đông đúc :lol:

Chúc bác thành công



Bác rock0em_h_x cho em hỏi tí.. Nếu trong trường hợp R katot bị đứt thì bóng có chết không ạ? Em đang nghĩ mình bị hỏng mất quả bóng 6P3C-E xem lại thì thấy chân R katot lỏng lẻo…Tiếc đứt hết cả ruột…em phải tìm nguyên nhân mới dám cắm bóng tiếp vào, Em mà cắm bừa vào thì Gấu mẹ lại mất 2 buổi Chợ.



Theo em nghĩ thì ... bóng ko sao cả.
Em suy đoán thôi. (suy rồi đoán )
Vì hồi đầu mới tập ráp EL34PP, em nhìn cái cục lùng nhùng để fix bias em hoa cả mắt, nên mới hỏi cách sửa sơ đồ để auto bias.
Bác Mit bảo nếu lắp auto nhưng ko mắc thêm trở Rk giữa Kathod và mass, mà vẫn nối Kathod với mass bằng sợi dây đồng như sơ đồ gốc thì sẽ đỏ phiến - tèo đèn.

Giờ em suy luận là nếu ko nối gì cả giữa Kathod và mass (chân R Kathod bong ra khỏi mass) thì ... ko sao hết (kiểu như ko có dòng điện chạy qua)

- Cái này bác hỏi thì em suy bừa và đoán bừa vậy thôi, em cũng chưa trải qua cái món đứt chân Rk này. Với lại em gà vật vã cái món điện đóm này, mà nghe giang hồ đồn bác là "Trưởng lão", lại hỏi em cái vụ này em thấy ngượng và hơi kỳ kỳ!



Dự án này của bác dinasour76 và bác hoang.duyvien đến đâu rồi?
Đã đóng điện và kêu và ù xì ỏm củ tỏi chưa?
Em xin show hàng con Ampli của em sau khi làm lại. Chưa hoàn thiện phần trang trí vì phải vá vài chỗ còn lòi dây điện và chưa tìm được cái núm volume.

Đây là mặt mũi em nó:


Còn đây là tốc váy em nó xem "nội tạng" bên trong (hàn xong nhìn lại mà em hoa cả mắt vì ko nghĩ nhiều dây nhợ loằng ngoằng đến vậy, em định từ từ cân chỉnh và nghiên cứu sao cho dây nhợ gọn hơn, AC và DC đỡ gặp nhau hơn và sau đó buộc bó lại gọn gàng, giờ thì show cái đã )



Bác làm tốt quá ... em giờ mới đang ở giai đoạn đầu. Em thấy rằng bác nếu bác mua nguồn FE 45 thì cuốn sẽ có cửa sổ rộng hơn mà khối lượng sắt sẽ ít hơn Fe 40 dày 6.Nhìn bác cuốn cục nguồn cũng tương đối dày.



Trước em dùng Fe chợ, Fe 40 mm dày 6 cm, quấn ko có CT. Nóng quá nên em quyết định quấn lại.

Lần này em dùng Fe rã UPS, Fe 36mm dày 8cm cho cuộn cao áp có CT. 420V-0-420V, nắn ra đo B+ được 450VDC. Tuy nguồn vẫn nóng nhưng ko đến nỗi nóng bỏng như cục kia, chạy hơn 1 h sờ tay mãi mà ko phải rụt ra như cục trước . Em sơn quả đen sì luôn
Cục đốt tim em quấn Fe 32mm.



Em dùng một Fe nguồn Fe 4,5 dày 5,6 cuốn luôn một cục đỡ mất công cuốn nhiều cục. Tuy nhiên em mới tháo Fe ra chưa có thời gian cuốn, cục này có em mua về nó có sẵn cao áp 380-400v. tuy nhiên lại ko có các cái khác , tháo ra cuốn lại...hihi.Phuơng trâm của em cứ to khỏe thì nó mới ít nóng. Bác dùng Fe 36 dày 8 vừa khó cuốn , vừa tốn thép, có khi còn tốn nhiều dây đồng hơn.Em tính ra gần 300w mà vẫn thừa cửa sổ.



Hi.
Em ko có Fe vừa to vừa tốt như bác nên mới ... cục PSU mới cao ốc và 2 cục như vậy chứ!
Có được Fe nguồn tốt mà lưỡi 45mm như bác thì .... tiếc gì mà ko làm như vậy chứ



Em cũng không biết nó tốt hay ko , vì chưa cuốn. Nó là nguồn hàn quốc cuốn dây rất cẩn thận. Mặt thép xếp lớp rất phẳng , sơn đen phủ bên ngoài rất chắc ,nó nặng khoảng 5,5kg lõi thép.Em kiếm được thép cho OPt nhưng mà hình dáng nó hơi kỳ kỳ.. ko biết cuốn được không nữa ...hihi



công nhận bác làm đẹp dây mạch đi gọn gàn, đâu vào đấy
em thì k biết dệt,bác làm từ A-Z vậy là quá ok
chúc mừng
