Cả nhà giúp em DIY Amply EL34 Push Pull với

hic em đã làm xong được 1 kênh rồi nghe tạm ổn nhưng phải dừng dự án lại vì phải thiết kế lại mặt amp vì ngày trước cứ theo dự án cũ thì chỉ cần 1 con 5u4g và 1 choke. Chuyển sang cái mạch này thì công suất lớn quá phải dùng 2 con 5u4g và 2 choke hiện tại đang dùng choke 5H-200mA hic lại tốn thêm tý nữa rùi. Lại đang băn khoăn dùng 1 choke hay 2 choke đây. Mai em se show hang mặt mũi em nó cho cả nhà coi.



Dự ớn của em chỉ mới đang hàn được 1 vế thôi, mà em hết tiền rồi mà cái gì em cũng phải mua, nên nhanh lắm thì chắc phải hết tháng sau nó mới lép nhép được.
Hiện tại có mấy điều em định hỏi các bac:
1. em gỡ đc một ít điện trở sứ 47k ohm (loại vuông vuông ấy) 3W, nhưng em lỡ mua mấy cái trở 47k nó chỉ bằng cái que tăm, vậy em nên dùng điện trở sứ cho khúc Bias hay dùng cho khúc hồi tiếp ạ?
2.chổ cái choke 2.5H 400mA, em dùng choke trị số cao hơn được không, VD: 10H -60mA chẳng hạn?
3.Tụ 50u-630v và 75u-630V (phần nguồn), em thay bằng 50u-500V và 100u-500V được không?
4.Nếu tầng mở đầu em dùng 12AX7, tầng kế tiếp là 12AU7 (vì em có sẵn 2 bóng này) thie2 phần nguồn em dùng cái biến áp 12V-9A được không?
5.Em sẽ dùng cái amp này đóng vai trò Power nên phần cái biến trở Volume em định ko gắn, vậy thay vào đó là con trở 100k hay bỏ luôn?
6.em nhặt được 2 cái biến trở 50k, nhưng nó có tới 4 cái chân hàn (cái này chắc là núm volume của cái xác amp cũ nào đó), định dùng cái đó gắn vào phần bias, có...vấn đề gì không ạ?
7.Cái tụ 100u-10V có ghi dấu +/- thì em hàn cái chân có vệt trắng vào bên dấu -, còn chân kia bên dấu +, đúng ko ạ?

Em cực gà mờ nên nhờ các bác giúp em với (ngày xưa em học ban B mà, lên ĐH thì em lại học Kế Toán, nên vụ điện đóm này em mù tịt)



- Cái dzụ Henry thì em hông bít nhưng dòng theo mạch là 400mA mà bác thay bằng có 60mA là hông ổn nha



Trở sứ cụ cho vào phần bias , trở hồi tiếp không cần công suất , chỉ cần chất lượng ạ

Nếu có choke 10H xịn (hàng xịn , hoặc quấn trên Fe xịn , tốt ) thay vào càng tốt , nhưng 60mA thì không sài được, thấp quá cụ ạ

Với mạch này thì sài tạm được , vì cao áp mạch hơi cao , cụ hạ thấp cao áp xuống một tí thì Ok liền ( hạ áp AC vào mạch nắn )

Mạch của topic đang sài bóng mở đầu là EF86 5 cực , 12AX7 3 cực , nếu cụ muốn sài phải kiếm mạch khác vì 2 bóng này chế độ chạy khác nhau .

Nếu sài 4 bóng 12A...7, dòng tổng khoảng 0,6A khi đốt tim 12V , như vậy không cần đến biến áp 9A , chỉ cần 1A là đủ sài ạ , nến chia ra 2 đường 12V / 1A cấp cho các tầng riêng biệt

Thay vào đó 1 con trở 100K trở lên kéo xuống mass ạ

Nên sài biến trở to , vặn nặng tay , sài biến trở nhỏ rất dễ bị trôi bias => nguy hiểm cho đèn , cụ kiếm mấy cái biến trở dây quấn của Nga ấy ạ , sài rất tốt

Cái này là kiến thức cơ bản rùi cụ , loại tụ thông dụng chân trắng (hoặc có vạch ) là chân - , cụ nên tìm hiểu thêm chút về linh kiện , nhiều khi có nhiều loại tụ , cũng như điện trở không giống loại thông dụng ạ

Ngày xưa mới vào em còn hỏi nhiều hơn cụ. Mà toàn câu hỏi ngớ ngẩn khiến nhiều bác rất bực :mrgreen:



Tuyệt ,sorry anh, xin phép anh cho em ... lanh chanh tí , em thấy con amp này anh làm đep nhất trong các con amp của anh :mrgreen:



Em ráp con này lần ... thứ 3 đó!

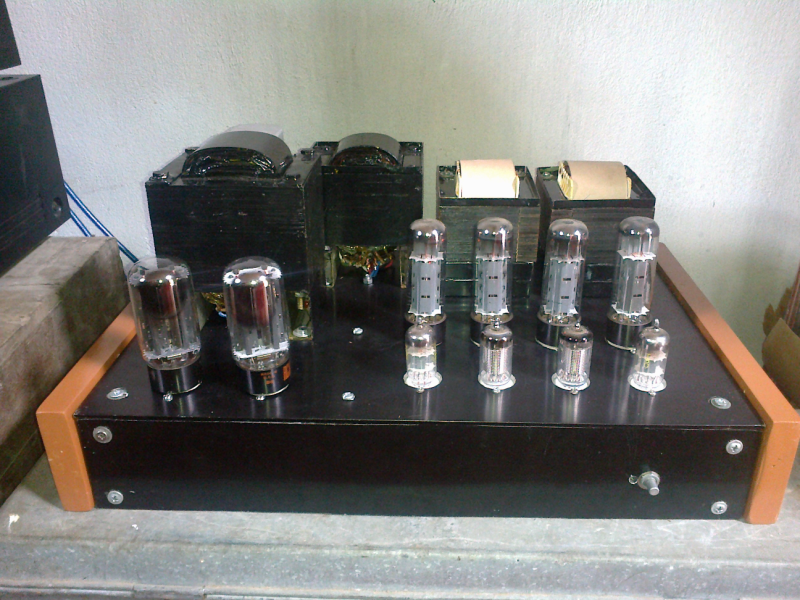

Tuy nhiên, mấy cái cục biến áp phải cắt thêm tấm nhôm alumi rồi sơn phết cho nó đồng bộ, rồi bịt mất cái chỗ ở chân biến áp còn lòi dây ra.
Ban đầu em định khoét cái khuôn vuông, bằng cái mặt ra dây của biến áp rồi úp biến áp xuống, nhưng tiếc tấm nhôm phay (xin được của ông anh - lấy ra từ vỏ con CD của Nhật, dày 3mm), với lại nhiều cục biến áp to nặng quá, khoét với mật độ dày thế kia sợ yếu mất cái mặt chassis.

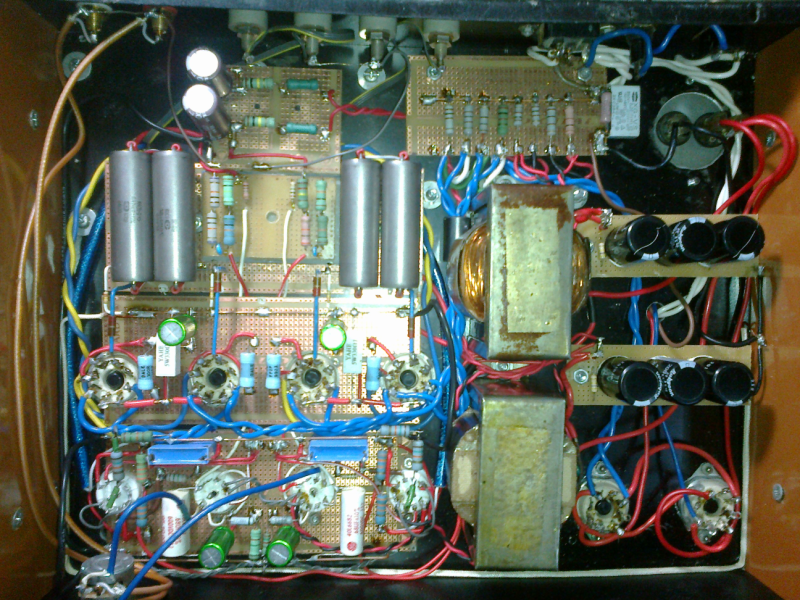

Còn mạch thì bữa nào em kiếm đủ dây, em sẽ đi lại dây để hết xì xèo. Vì AC với DC đang lộn tùng phèo trong ruột, thêm dây tín hiệu cũng chưa đc cách li hoàn toàn với những dây chứa những phần tử quá khích (đốt tim) nên nghe còn vo ve lắm. Chỉ đc cái là hum với ù ù là nhỏ - tạm chấp nhận đc - nghé tai sát loa mới nghe thấy mừ.

Kinh nghiệm của em: Tất cả phải bắt đầu từ Chassis và cách bố trí đèn đóm, linh kiện. Chassis chuẩn (cả chất liệu và cách bố trí) thì sau này đỡ mất công mần đi mần lại như em - mệt muốn nản! Còn linh kiện và gì gì thì chọt cái mỏ hàn vào lôi ra và hàn lại - khỏe re!



@dinasour76: Bác chơi cao áp B+ khoảng tầm 400V-450V mạch này ngon lành rồi.
Em ráp tầng đầu và đảo pha nguyên mạch, Phần công suất chơi trở thoát cathod và tụ thoát cathod đèn EL34, cao áp B+ 450V, chạy triod nghe phê lòi.
Nghe Quang Dũng thì tuyệt cú mèo



Bác Rock nói vậy thì mình cũng yên tâm phần nào, giờ rỉ rả hàn, ngắm nghía và làm cái chassi.
Định làm biếng: ra chơ Nhật tảo mua 2 cục biến thế 220v-6v làm đốt tim => Khả thi ko các bác?
Còn phần nguồn cao áp + Bias, OPT thì đi nhờ bác Trà Xanh quấn (cái này thì đơn giản, chỉ có thiếu....$).



6V mấy A vậy bác?
Toàn bộ ampli cần những 7A (với trường hợp treo áp).
Còn nếu dùng trở 100-150 ohm thoát mass đốt tim thì cần nguồn đốt có dòng lớn hơn tý.
Em quấn 2 nguồn 6.3V/3.5A và 2 nguồn 6.3V/1A.



Thấy bác hỏi con tụ 10v -bác định gắn chỗ nào trong mạch vậy .Có phải định dùng thoát k cho tầng đầu ko ,về tụ thì bác cứ xem tụ có áp chịu đựng cao hơn chỗ định gắn là được .



Vâng, tụ thoát k cho tầng đầu, vì em có mấy cái 100u, nhưng có cái 16v, có cái 50v, em chả biết nên dùng cái nào cả



Nếu có dùng hồi tiếp thì ko lắp tụ này nhé .Tụ thoát k nên chọn tụ tốt một chút .



Cái này em cũng băn khoăn nãy giờ, Em có tham khảo bên topic "hồi tiếp..." nên tạm hiểu là đưa tín hiệu từ cọc loa sau OPT về tầng đầu để tăng cường tín hiệu và giảm méo, nếu có tụ thoát chổ này thì coi như công cốc vì tín hiệu đưa về bao nhiêu thì cái tụ này nuốt trọn. nhưng nhìn trên sơ đồ mạch gốc thì có hồi tiếp lẫn tụ thoát, vậy rút cuộc là như thế nào nhỉ?
có bác nào thử vừa hồi tiếp vừa có tụ thoát như sơ đồ gốc chưa ạ?



Theo em thì bác cứ lắp cho nó kêu cái đã, rồi muốn hồi tiếp hay lắp tụ thoát, tháo tụ thoát, hay lắp cả tụ thoát lẫn hồi tiếp hay nữa là bỏ cả hai ... thì đó là công việc của mod.
giờ chưa lắp xong mạch, chưa đóng điện, chưa nghe thử, chưa đo đạc mà cứ ngồi thắc mắc mãi thì cũng hơi lâu.

Em lắp tụ thoát tầng đầu 100uF như mạch gốc, chưa đi hồi tiếp, tạm hài lòng và nghe 1 thời gian đã, sau đó mod tiếp, đến khi nào mà mình nghe ưng ý nhất thì chốt lại!



Bác nói chính xác đấy, hóng hớt thôi, chứ mình thì vẫn phải làm xong cái cơ bản rồi tính tiếp.



Cố lên bác!
Khoảnh khắc đáng mong chờ nhất của DIY đối với em là lúc ... đóng điện lần đầu tiên sau khi ráp mạch xong!
Cứ mỗi lần đóng điện này là em lại mần hết 2 điếu thuốc lá, mặt mày căng ra.
Có lần khét lẹt cặp loa TV chuột bạch vì ... để quên volume ở max :lol:



Nếu anh dùng 2 cây 5U3C/5U4G (để đủ 400mA) thì anh quấn nguồn có cuộn cao áp 450v-0-450v là được , thực ra k cần đúng 497v, vì mình có thể điều chỉnh mạch theo nguồn được



- Cám ơn bác vietdung nhé. Em nhận quà của bác rồi. Em sẽ sử dụng nó cho cái EL 34 PP tới đây



Cậu có thể nói rõ hơn đoạn này đc ko?
Ý mình là nếu cao áp B+ mà 450V (còn mạch là 491V), các con trở hạ áp cho đèn đầu và tầng driver mình vẫn giữ nguyên, áp tại anod và lưới đèn EL34 thấp hơn so với hiển thị trong mạch gốc của Hashinomoto, thì điều chỉnh mạch theo nguồn cụ thể làm như thế nào?
Thanks nhiều



điều chỉnh theo mạch có sẵn, cụ thể là mạch đầu topic thì đơn giản ạ , tự điều chỉnh để tìm chế độ chạy cho đèn, tìm điểm ngọt mới khó ạ Có thể dùng multisim để mô phỏng hoặc vẽ biểu đồ đặc tuyến để tự tính toán , ... Trước hết anh cứ thay trở cathode các đèn đầu ,đén driver chạy đúng theo mạch đã ạ



Để ý thấy bác lăp em này là PP hay là PSE vậy.Bác kiểm tra lại OPT nhé.
Chúc mừng Bác chuẩn bị về đích.



tới giờ mới thấy bác Rock có lý, hàn xong phần linh kiện 1 vế (em dùng toàn dây cứng tạo hình cho nó dễ), lôi đám inox + mica ra uốn thì mới ngã ngữa ra là không thể làm vì ... thiếu kích thước đám nguồn và OPT. Vừa đảo qua chợ ôm một mớ để quấn biến thế, vậy là bắt đầu mỏi tay rồi.
Thắc mắc xíu: nếu dùng diot như mạch phần đầu thì 4 con diot thì chỉ phải quấn biến thế 360V-450mA, nếu dùng đèn thì phải quấn 450v- 400mA?
mấy con U07N là tên trên mạch của Diot, ra chợ thì hỏi mua bằng tên gì ạ?, hoặc nếu không có thì có con diot nào tương tự không ạ?
Em định quấn 1 cái Cao áp + Bias (nếu nắm đèn thì để thêm cuộn 5v-6A vào cái này luôn), 1 cái đốt tim 2 x 6.5v-4A, 2 x 6.5v-1A. Xin lỗi các bác vì làm phiền hỏi lại những vấn đề mà bác Rock cũng đã nêu ở phía đầu. Nhưng do đọc nhiếu quá nên em loạn trí rồi, các bác thông cảm cho em với



gớm ! cái mợ boong nay tinh mắt khiếp ! :lol:
@ bác chủ : opt pp không cần airgap ( khe từ ) bác nhé



Lạy cụ :mrgreen: :mrgreen: :mrgreen:



Ặc , đúng là 2 cụ tinh mắt thật :mrgreen: anh chủ bỏ airgap ra xếp xen kẽ EI như nguồn
