Cả nhà giúp em DIY Amply EL34 Push Pull với

Ặc ặc!
Vậy thì chết em rồi!
Em đã ngâm véc ni cả 2 cục sắt OPT này, giờ nó dính các lá với nhau, do em bỏ vào véc ni, ngâm 1 lát rồi mới siết ốc!
Giờ phải tháo ra rồi xếp xen kẽ E I ạ?
Híc



Hihi , khổ thân bác, em thì tìm cái có Airgap mãi ko được....toàn cặp cái biến thế không có AG..



Làm như vậy là không cần thiết. Bác cứ siết cái gông vừa đủ đừng để vênh Fe, sau đó ngâm ver ni, chổ nào không áp sát nhau thì sẽ thấm được ver ni thôi.
Nếu ghép sát EI được nhờ gông thì vẫn tốt như thường, không cần phải tháo ra làm lại đâu



Vâng, vậy em để nguyên như vậy nghe luôn. Em cũng đã siết khá chặt rồi, tuy cái khe hở air gap nó tầm phải 0.5mm. thôi kệ, vì em nghe cũng thấy ... đã lỗ tai lắm rồi!

Có điều này em còn băn khoăn, đó là đốt tim cho 2 bóng nắn 5U4G, khi mắc vào mạch và ampli hát bình thường, em đo áp đốt tim là 5.4V.
Nguyên nhân là những lần trước em tính toán và quấn với Fe chợ, theo dự tính ở bảng excell là 5.3V, lắp vào mạch nó sụt còn 4.7V, em ức quá nên lần này em tính hơi dư, lại quấn Fe rã UPS cũ nên đo ko tải nó tận 5.7V, lắp vào sụt áp còn 5.4V.

Các bác cho em hỏi là cái thằng 5U4G RCA nó ghi data sheet áp đốt tim là 5V, còn của em nó tận 5.4V có mau hỏng đèn ko ạ? có ảnh hưởng gì ko ạ? Có cần lắp con trở để hạ áp đúng 5V ko các bác?
Em phân vân vì khi đọc data của các loaj đèn ví dụ như 6SN7, nó ghi đốt tim là 6.3V nhưng nó còn có dòng min 5.7V - max 6.9V, còn cái thằng 5u4g thì nó chỉ có dòng 5V, nên đo được 5.4V em hơi ... lo lo



K sợ anh ạ, bóng hơi quá đà tí thui, chạy thế cao áp mới ổn định,mới nghe sẽ thấy phê hơn,anh thấy đèn k có gì lạ là được ạ. Em đã có lần chạy lên 6v3 (đấu nhầm ngõ ra của nguồn, do nguồn quấn dư đầu :mrgreen: )đèn đỏ lòm, nghe tiếng căng đét luôn, nhưng hãi quá em cho lại 5v



Nghe cậu nói vậy thì minh an tâm rồi. Đèn mình phiến vẫn đen ngòm, chỉ có 2 sợi đốt là ... đỏ lòm thôi



Em có mấy quả 6H14 của Liên Xô. Hôm trước đặt hàng mấy món cho EL34PP, thấy mấy quả này đẹp đẹp mà rẻ nữa, em nói bác Vũ gói mấy quả kèm thêm.
Về thấy nó ăn không ngồi rỗi, dù đẹp nhưng mà ngồi ngắm mãi nó cũng chán nên chắc là sau này em sẽ bắt nó mần việc. Dự định sau này em sẽ ráp cái pre dùng bóng 6H14 này.

bác nào thử nó rồi cho em tý rì viu với!
Theo như quảng cáo, và tra data thì thấy nó đúng là giống ECC84, mà cái ECC84 sao ko thấy ai dùng vậy ta?

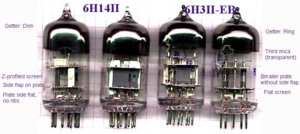

Em gửi kèm data sheet và hình:



Bác làm ra amply kêu rồi còn em như lạc vào matran mua bao nhiêu sắt thép mà ko biết để làm gì ...hehehe, tuy nhiên nếu lõi của em làm PP thì miễn bàn nhưng se thì ...ôi thôi...



He he, đó là chuyện tất nhiên mà bác, cái gì cũng phải có cái giá của nó, và tất nhiên là cái gì cũng phải đóng học phí.
Quan trọng là cố gắng bằng mọi cách để đóng ít thôi.

Em đã quấn 3 cục nguồn bằng sắt chợ, và giờ em rút ra kết luận là muốn có nguồn ổn định (ít sụt áp) và ko nóng bỏng thì nên kiếm sắt nguồn rã máy từ ampli Mỹ, Nhật, hoặc Fe rã UPS (chỉ nóng thôi, biến áp nào chạy có tải mà ko nóng - nhưng ko đến mức nóng bỏng - như hôm trước em có ca ngợi cục nguồn quấn Fe 40 ngoài chợ nóng bỏng như chân dài đó)

Bác giờ chỉ thừa Fe, em thì còn có cả 3 cục nguồn, chắc là để đó trưng bày .... những sản phẩm của ngày đầu tập D.I.Y, sau này còn có vật chứng kể lại cho con cháu :lol:

Mà bác có thông tin gì về cái bóng 6H14P kia ko ạ?



Vâng em cũng ko dùng sắt chợ trời làm gì, em dã ra từ máy biến áp cũ hình như hàn quốc hay gì ý... Em làm xong cái này rồi , rút kinh nghiệm làm thêm cái nữa được là giỏi....hic hic..., nếu cần cứ chơi nguồn to một tý , tốn sắt nhưng tiết kiệm được dây đồng , tha hồ cuốn bác à. Em tính rồi nếu bác dùng fe 4,5cm, dày 5 cm , khối lượng còn nhẹ hơn là fe 4 day 6 mà cửa sổ tha thồ cuốn...hihi, em lọ mọ lãi mới ra cái công thức này hihi..

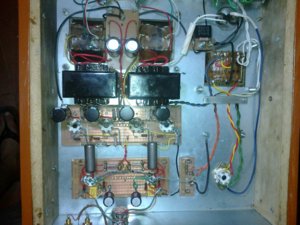

Chào cả nhà sau một thời gian vắng bóng đây là kết quả của em các bác xem tạm. Vì còn đang thiếu mấy con tụ nối tầng với cả choke của em nó nhỏ nên em chưa xông điện vào cho em nó hát.
http://s1271.photobucket.com/albums/jj6 ... 09-168.jpg
http://s1271.photobucket.com/albums/jj6 ... 09-169.jpg
Em định thay hết cả tụ trong sơ đồ đầu thành tụ 0,47uf hết thì có sao không các bác nhỉ? hay là vẫn để con 0,047uf như cũ.



Em dùng 4 tụ nối tầng 0.47/630VAC đây! Nghe tiếng bass cực đã!
Bác fix hay auto đấy nhỉ?
em auto và chạy 3 cực, nghe nhạc vàng và trữ tình thì ... ôi thôi, nuột nà như gái 18 luôn nà!

Bác cũng chơi 2 đèn nắn chứ ko dùng mấy con mũi tên à? - Vậy là em có đồng minh rồi, khà khà!
Bác định chạy áp bao nhiêu vậy? Mới đóng điện chơi B+ 360V nhá, cắm vào nghe loa nó rè rè, phiến đèn ko đỏ lên, nghe thử tý rồi nâng dần theo mạch nhé, đừng ham áp cao ngay nha! (Hồi đầu em máu quá, chơi luôn B+ 450V - May là ổn cả, nghĩ lại cũng thấy mình liều thật)

Bác toàn dùng đồ hàng hiệu như Mr.Đàm thế này, mần em thèm!
Em đã kiếm thêm mấy con trở xịn về rồi, nhưng lười vật nó ra để thay quá!

Nhìn cũng thèm thèm cặp OPT của bác! :lol:



Khừ khừ, James à thèm quá. Em đang sài toàn made in tự tui. Chẳng biết lắp vào có work không nữa!!!



Trước mắt cứ made in tự tui đi bác, sau này nâng cấp cũng đc mà! rồi còn có cái mà so sánh!
Em cũng dự định sau này khi cưới đc vợ, mần đc nhà rồi đầu tư đồ hãng! Ha ha :lol: :lol: :lol:



Vậy là chuẩn rồi em thay luôn bằng 8 quả 0,47uf luôn. Cặp OPT này em hàn đi hàn lại không biết bao lần giờ mới kêu thành tiếng bác ạ. Cái nguồn max là 400V nên em chơi luôn. Nắn bằng 2 quả 5U4G bác à nhưng em mới nắn lọc nguồn được bằng 1 quả 47uf+47uf thôi theo ý kiến các bác có phải thêm lọc nguồn nữa không nhỉ
http://i1271.photobucket.com/albums/jj6 ... ower-1.jpg



Em chỉ thay tụ dầu 0.47 vào vị trí nối tầng giữa ECC82 với EL34 thôi.
Các vị trí khác như 0.68uF; 100pF; 0.47 trước đó em giữ nguyên giá trị

Sau đèn nắn bác chơi 47uF cũng đc, nhưng em nghe nói là tốt nhất là tụ dầu nhỏ hơn hoặc bằng 40uF. Em dùng tụ dầu 40uF quân sự tháo máy, to, dài, nặng :lol:
Sau choke thì em dùng tụ hóa 200uF, bác nếu sẵn tụ 47uF thì cứ lắp thử, sau này kiếm thêm tụ cao uF hơn, 100, 200, thậm chí 300uF về mod vào.
Ráp rồi nghe thử, nghe chán rồi lại lật đít lên chọt, chọt xong cho nó nằm yên 1 thời gian lại tốc váy em nó lên ... chọt tiếp! Như rứa mới hay bác à :lol: :lol:



Các bác quất nhanh EL34PP đi, em thấy các bác ề à rề rà phát khiếp.
Mần nhanh nhanh, ráp vào cho nó kêu tén tèn ten rồi còn mod nữa chứ!
Mà luật 7x7 các bác phải tuân thủ triệt để đê, toàn phạm luật ko à! :lol: :lol:

Chờ mấy bác ráp EL34PP theo mạch giống em để em còn có đồng minh để trao đổi mà lâu quá, sốt ruột em lắp cho xong 30P1S chơi SE để so sánh, khập khiễng đành chịu vậy!

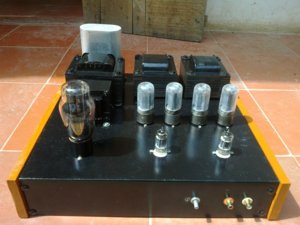

Khoe các bác em nó nè:



- Bác đi mạch gọn và đẹp đó (kiểu bố trí hơi giống Audio Note hehe). Cho em hỏi xíu: mấy cái board bác mua sẵn chỉ dùng để gá linh kiện thôi phải không, còn kết nối linh kiện thì vẫn dùng dây ngoài ạ? Bác có sài đường mát sẵn của board không? Khi bắt vào chasis có cần phải có khoảng cách và cách điện không ạ?



Vì em có tật là ráp lần đầu - Ve chai thẳng tiến, có gì ráp nấy: cứ đủ ôm, đủ vôn, đủ oát, muy miếc hợp lý là em quất vào. Cứ phải cho nó phát thành tiếng cái đã, rồi học lỏm các bác, xem thông số data đèn, kết hợp với mạch gốc để căn chỉnh cho nó chạy áp với dòng ổn ổn!
Mod lần đầu: Em chịu khó thứ 7, chủ nhật dành 1 vài tiếng bới rác ở đồng nát, kiếm những con hàng theo kiểu Rubycon, rồi tụ dầu Nga, trở metal film, tụ trở trong các con ampli Mỹ Nhật cũ về, thay vào vị trí tương ứng, rồi cảm nhận sự khác biệt trên hệ thống rau muống rau cải của em!
Mod lần 2, 3, 4 ...: Tùy hứng! Tùy xèng!

Thế nên em chọn point to point!
Mà em muốn nó gọn gàng tý, với lại em ko thích nằm xiên nằm ngang nằm chéo nên em mới kiếm mấy cái bo kia về, lật bụng lên, đính chân linh kiên, đính đầu dây lên đó, cho nó thẳng hàng vuông vắn!

Em ko dùng đường mass của bo, em cạo sợi dây đồng 1.3 cố định lên bo và hàn mass từng tầng vào đó, sau đó nối mass các tầng theo sơ đồ gốc: Đảm bảo ko ù, ko xì nếu bác đứng cách loa 50cm - Loa nhạy cao thì em ko có nên cũng ko biết cắm vào loa cỡ 9X dB trở lên nó có ù xì rõ hay ko (có cặp củ loa toàn dải cổ nhưng bé quá, đang lười đóng thùng - loa này cắm vào có ù xì tăng lên 1 tý, nhưng cũng phải lại gần mới thấy đc, chứ nằm nghe nhạc thì .... chịu).

Hoàn toàn cách điện khi bắt vào chassis, em còn để khoảng cách giữa bo với chassis tầm hơn 1cm - Chỉ là để đề phòng trường hợp xấu nhất có thể làm chạm chập thôi! Nhưng an toàn vẫn cứ nên làm!



Lấy quả chanh , xát vào 30p1s . Sau đó lau khăn ẩm . Nhớ làm lúc....tắt điện :lol:



Xưa rồi anh ơi, bây giờ công nghệ mới lấy VIM (bồn cầu) sạch bong luôn, chanh để một lúc nó lại gần như cũ.
VIM bác cũng nhớ làm lúc ....tắt điện :lol: .



Vâng, cám ơn bác Cuongnm thật nhiều!
Em đã lau qua bằng nước rửa kính nhưng nó vẫn cứ xấu xấu bẩn bẩn, em đang đau đầu vì ko biết làm cách gì cho cái thằng 30p1s này sáng bóng thủy tinh lên đc.
May mà có bác đi ngang qua, cám ơn bác !
Chiều về em đi ... kiếm chanh!



Con 30p1s của bác kêu thế nào..ổn không bác?



Báo trước là chữ nghĩa cũng đi hết !
Còn nữa : bắt 1 con long - den vào ốc gần ba nguồn ( tạo mass chassic) - rồi nối vào mass board qua trở 10R // tụ 104



Âm thanh hay hơn em nghĩ rất nhiều bác à.
Nếu chỉ xét mỗi giá tiền mua bóng công suất - với bản thân em tự sướng thì: "hay trong tầm giá" - Em ko dám nói "quá hay so với tầm giá" vì sợ bị chém! :lol: :lol: :lol:
Bass nghe tốt, trung âm nghe rất ngọt ngào, dịu dàng. Còn treble thì em cần phải cân chỉnh lại tý, thêm thắt tý nữa, chắc là ổn!
