Cả nhà giúp em DIY Amply EL34 Push Pull với

Các bác chỉ giúp em:
Phần nguồn có con tụ 75nF630V, em lùng sục khắp Nhật Tảo lên các shop trên VNAV mà ko thấy đâu bán cả, chỉ toàn 50nF hay 100nF thôi. vậy bây giờ em nên dùng thay thế như thế nào ạ?
Phần con tụ 50nF 630v, em dùng con tụ 50nF 450v đc không các bác.

mới sửa nhà xong, giờ mới lọ mọ lôi mớ đồ ra hàn, có 3 tháng mà cảm giác mình xxx hẳn đi



Tụ sau đèn nắn chỉ cần 50 uF trở về , còn sau choke thì 100 hay 200uF vẫn vô tư, Vôn của mạch *1,4 lần ra Vôn của tụ cho an toàn...



Bác nắn đèn hay nắn diot như mạch?



Ý em là cái đèn nó có 8 hay 9 chân, vậy thì cách cấp nguồn vào, ra từng chân như thế nào Bác ạ. Cái này em ngâm cứu mãi mà chưa thấy thông.



Nếu bác dùng cấu hình 6SN7/6H8C => EL34 SE, nắn bằng 5U4G (5U3C) thì bác cần 5 chân đèn octal (chân 8 pin)

Còn cách hàn linh kiện, dây dợ vào chân cẳng của cái đế đèn như làm sao, bác đọc lại từ đầu topic của bác đi ô tô audi này nhé: viewtopic.php?f=46&t=238

Bỏ ra vài đêm ngồi đọc từ đầu, bác sẽ biết hàn ngay thôi mà.
Chúc bác thành công



Em mua mỏ hàn súng không hiểu sao hàn được 6-7 nốt thì tự nhiên nó kém đi hay sao ý... ban đầu nó chảy thiếc rất nhanh đến khi nó đen mỏ hàn mãi ko chảy mạc dù rất nóng....



Em nắn Diot như mạch, thế mới đau, tại em muốn pha thêm tí mạnh mẽ của SS nên dùng Diot, cục nguồn quấn rồi, giờ mà xả ra để quấn lại thì chắc..chết



Bác dùng loại cây súng 20-120W phải ko ạ? nếu thế có thể cuộn cao áp nó tèo rồi, theo hướng dẫn khi em mua thì chỉ bóp cò súng 1-2s cho nhiệt nó vọt lên để làm chảy thiếc hàn, nếu bóp quá 5s thì coi như...tiễn cây này ra thùng rác
Hy vọng là do cái mũi hàn bị bám xỉ thiếc (phần thiếc bị oxy hóa dính trên mũi hàn), bác tìm vật gì đó quẹt bung nó ra là ổn (em có 1 miếng nhôm nhỏ, hàn một tí mà thấy có xỉ hàn là em quẹt vào đó).



Em bóp có khi đến hơn 5s hihi, chẳng biết nó tèo chưa nhưng bop vẫn thấy nó nóng mỏ hàn...



- Bác lấy dao cạo sạch cái mũi hàn đi, xiết lại ốc đai ở 2 bên cho tiếp xúc tốt xem sao



ấy hem phải đâu bác, cẩn thận mất cái cần câu, lắm khi gặp pha khó em toàn bóp hơn 1 phút :mrgreen: bác tháo mũi hàn ra vệ sinh thật sạch, nhất là chỗ khuyên tròn bắt ốc, cần thiết bác thay mũi hàn khác, xong bác lắp lại và siết ốc thật chặt lại như mới



Vâng theo cái mạch của bác đi ôtô thì bác ý vẽ chi tiết đến cả 8 chân đèn rồi, chi việc ráp đúng như vậy là coi như xong chỉ còn test âm nữa thôi ạ. Nhưng em muốn tìm hiểu thêm, ví dụ em gặp cái đèn có 4 chân, hay cái 12AU7 chẳng hạn thì em làm thế nào để biết cách vào ra nguồn cho nó; kiến thức về vấn đề này các bác đã đọc ở đâu vậy share cho em với.



Quả thật bác hỏi rất buồn cười, trước tiên bác làm xong cho nó kêu đi đã, bác gặp đèn 10 chân bác lại tìm hiểu đèn 10 chân à?bác ko hiểu cái ở mạch thì còn hướng dẫn cho bác hiểu. Bác muốn tìm hiểu sâu tìm sách về bóng tube đọc sẽ hiểu hết các loại tube trên thế giới.



Haiz, tóm lại là giờ em thay thế chổ nguồn con tụ 75nF bằng 1 chú 100nF là vẫn ổn chứ ạ?
em lắp cái cầu chì 3A, ko biết có đủ hay dư các bác nhỉ, em cũng thắc mắc là vì sao cứ để 1 cái công tắt nguồn + cầu chì, mà không gắng béng cái CB cho nó lành nhỉ? mỗi lần nó chập cheng thì chỉ nhảy CB mà thôi, đỡ tốn tiền thay cái cầu chì



- Bác lắp như mạch Hashinomoto đó, EL34 chạy 5 cực, Class B ... tha hồ mạnh! Nhớ vặn volume về min rồi tăng từ từ nhá, chứ quên, để volume max, bay vèo đôi loa là đừng bắt đền anh em đó!
Nhưng theo em nghĩ, lắp tube vì yêu cái âm thanh mộc mạc, chậm rãi và pha chút meo méo của nó. Nếu muốn mạnh mẽ, sạch sẽ và khỏe thì bác nên xác định chơi ngay con bán dẫn cho khỏe!
Bản thân em ban đầu lắp 5 cực như mạch, nhưng nghe nó hơi cứng, thiếu mềm mại, em nối lại 3 cực thì nghe nó tình cảm hơn, em để nghe vậy từ đó đến nay.

- Nắn diot, ko lo tụ to tụ nhỏ làm hỏng đèn van, bác thay con tụ 75uF như mạch bằng 1 con 100uF rồi kiểm tra áp, nếu áp ko vượt quá cao so với mạch thì ok.
Nhưng em đoán là con 100uF đó là tụ hóa rồi.
Nếu có thể, bác thay bằng tụ dầu lọc nguồn đi! Bác có thể dùng 2 quả tụ dầu tầm 40uF hoặc 60, 75uF càng tốt. 1 quả trước choke, 1 quả sau choke. Nếu chưa yên tâm, bác lắp song song thêm 1 tụ hóa với mỗi con tụ dầu như sơ đồ.

Nếu bác có sẵn hoặc có thể kiếm (mua) được tụ dầu rã máy (Mỹ, Châu Âu, Nhật hoặc Nga) thì ngon
Còn không, bác chạy ra chỗ chợ điện tử, điện lạnh .... bác kiếm mấy quả tụ dầu mới, vỏ nhôm, cao tầm 10 cm, đường kính khoảng 5cm, tụ made in Korea, KUK KWANG .... gì gì đó, có loại 40uF, 50uF/VAC. Làm 2 quả, mỗi quả tầm 50-60 nghìn lắp tạm. Sau này có điều kiện nâng cấp tụ tốt sau!

Quan trọng nhất là: PHẢI LẮP CHO NÓ KÊU CÁI ĐÃ. Lắp xong, nó kêu (kêu hay la, hay hú rít gì thì tùy, đừng bùm chéo là đc), xem như bác đã "khởi đầu thành công"



Hic, tưởng chuyện gì, chứ cái bác thắc mắc thì: Mở web, gõ gúc gồ, đánh tên bóng + datasheet, bấm enter.
down data về, nhìn cái chân nó vẽ là biết liền.
Quan trọng là nhìn xong mấy cái chân đó rồi tiếp theo làm gì nữa mới mệt chứ!



Trước tiên bác xem lại kiến thức về điện tử đã, tụ trong mạch đơn vị là uF , từ nF đến uF còn xa vời lắm bác ạ
Trong mạch bác xác định cường độ dòng điện sử dụng trong mạch. Trong mạch này dòng điện chạy qua không quá 300mA, vậy chẳng lẽ bác lại quấn biến áp 3A. Vậy với nguồn chịu tải 300mA hoặc hơn chút đủ dùng cho mạch thì có CB nào nhảy nổi không ạ, hay là cái CB 5A chưa kịp nhảy thì cái nguồn 300mA đã bốc khói ạ . Nữa là trong mạch này bảo vệ chính là cái cầu chì (500mA). Còn cái công tắc để đóng cao áp, nắn diode thì có điện cấp vào là có DC out luôn, như vậy thì các đèn chưa đủ nóng mà đã có cao áp vào thì các đèn nhanh già. Giải quyết là để các đèn nóng đều hết rồi mới bật công tắc cao áp, hoặc làm đóng trễ để tự đóng. Hoặc nắn bằng tube thì cao áp sẽ nâng lên từ từ



Vâng em cũng nghĩ thế. Mệt thật rồi bác ạ!



- Vào đây ngâm kứu đi bác, nhớ đọc từ từ kẻo.... tẩu hehe viewtopic.php?f=46&t=24273



Em vừa hoàn thành xong con 6p3c-E SE chạy chế độ triode
Ampli này em làm giúp cho 1 anh bạn, vì mấy tháng trước ổng sang nghe nhạc vàng, nhạc trữ tình bằng EL34 và 30P1S của em, ổng ta đâm chán ghét con bán dẫn cỏ ở nhà của ổng. Ổng nhờ em mần cho ổng cái!

Với nhu cầu là kiếm con ampli để ổng nghe nhạc vàng, trữ tình với cái kiểu nghe thích âm thanh mướt mượt, mềm mại, và lại ngon bổ rẻ, em chọn 6p3c-E, mở đầu và lái bằng 6h8c, nắn 5u3c cho nó Xô Viết tube toàn tập.

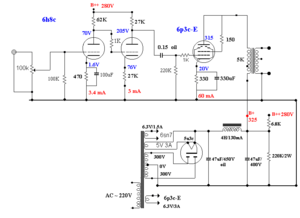

Hiện nay em đã cơ bản xong phần ráp, em vẽ cái schematic và các thông số đo đạc thực tế lên, nhờ các bác nghía qua và cho em vài ý kiến để em mod, hoàn thiện, nghe thử (chạy rà 1 thời gian) và bàn giao cho lão.

Cụ thể:
- Tầng đầu và driver, em lắp trên cở sở mạch Sun 300B, các bác xem ghép với 6p3c-E như vầy đã tối ưu chưa? dòng và áp như vậy đã khai thác đc hết cái hay của mạch kiểu này chưa ạ?
- Tầng công suất, em đang chạy 6p3c-E với Vak khoảng 300V, dòng 60mA => Công suất anode = 18W. Bác nào chơi bóng này rồi cho em ý kiến với. Với cấu hình này em nghe tiếng thì đúng là mướt mượt, mềm mại, tuy nhiên tiếng bass hơi xìu, với lại có lẽ em nghe EL34 nhiều quá nên em thấy vocal của thằng này ko ngọt ngào bằng. Do tube hay do em lắp chưa tối ưu, hay do tai em nó ... còn dày quá!
Mong các bác xem qua:



Người đẹp vẽ thiếu con tụ lọc b++ phỏng ?
Nâng b+ lên 350v còn ko được thì b2+ lên 300v
Ps : lấy th ra ở kathode tầng driver xem !



Bác đã làm xong rồi anh.. nhanh thế..hihi , bác cứ bám vào bác comment sau em ý mà hỏi...



Nếu được thì nâng 25v cho toàn mạch luôn.
Nếu không thiếu gain thì xuất cathode tầng drive, nếu thiếu gain thì xuất anode nhưng phải xài tụ thoát cathode cho thằng drive.

Trở lưới 6P3C nâng lên 330k hoặc 470k còn không thì nâng tụ xuất lên 0.47uF. Tụ thoát công xuất cao quá nghe ồn.



Do chưa tìm đc tụ lọc nguồn B++ phù hợp, nên hiện tại đang để ngỏ. Do em làm 2 choke cho 2 kênh riêng biệt, nên tụ lọc B+ và B++ cũng 2 quả giống nhau. Ban đầu em mắc 1 cặp 100uF cho 2 kênh tại B++ thì lúc mới bật công tắc nguồn, 5u3c phóng điện tia chớp xanh lè, em hạ xuống còn 47uF mỗi kênh (2 kênh là 47uF + 47uF) thì nó thỉnh thoảng phóng đôi tý bé tẹo. Nói là thỉnh thoảng vì tầm khoảng 10 lần em bật lên, thì có khoảng 3-4 lần nó tách 1 tý tý, tạo nên 1 đốm lửa nhỏ rồi sợi đốt mới nóng đỏ lên. Em tháo hẳn tụ 47uF lọc B++ thì hiện tượng phóng điện ở 5u3c đó mất hẳn, nên đang để vậy.

Dự kiến dùng tụ từ 10uF-22uF tại đây, chắc lắp vào 2 quả tụ dầu bé bé 15uF/250VAC!

Cục nguồn của em cao áp chỉ có 300V-0-300V thôi đại hiệp à, chắc nâng B++ thôi. Tối về em sẽ thử nâng B++ lên. Và sau đó thử luôn việc lấy tín hiệu ở kathode tầng driver.

Vâng, em có 470K, tối về mod luôn vào lưới 6p3c-E thay 220K.
Như vậy là hạ tụ thoát cathode 6p3c-E xuống phải ko bác Sần? Giá trị bao nhiêu là hợp lý ạ?

Còn cái vụ thoát cathode cho tầng driver: Vì em theo mạch Sun, nên chỗ đó có lắp con 47uF, nhưng khi đó mạch bị tự kích, loa rít réo, cảm tưởng như nó sắp xé toang cặp loa TV em dùng để check mỗi khi mới đóng điện. Em tiến hành check từng tầng để diệt tự kích thì thấy rằng mạch giữ nguyên, tháo bỏ cặp tụ thoát cathode tầng driver đi là hết hiện tượng tự kích trên, lắp cặp tụ này vào là y rằng rít réo. Ko hiểu tại sao, hic :shock:



nhìn phần nguồn em thấy bác quấn hơi kỳ : tại sao dùng 1 cuộn đốt tìm cho 6h8c 2 kênh và El 34 lại dung chung 1 cuộn đốt tim, thường thì dùng 1 cuộn đốt tim cho 1 kênh , em suy ra từ các bác đã làm mạch đốt tim trực tiếp thì có thể nguyên nhan méo xuyên kênh có thể do đốt tim này.. em đón mò thôi , nhưng bác nghiên cứu lại các đốt tim đi...
